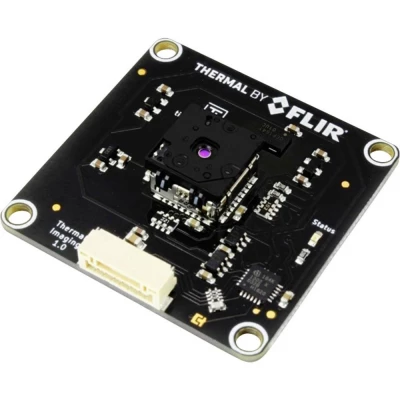

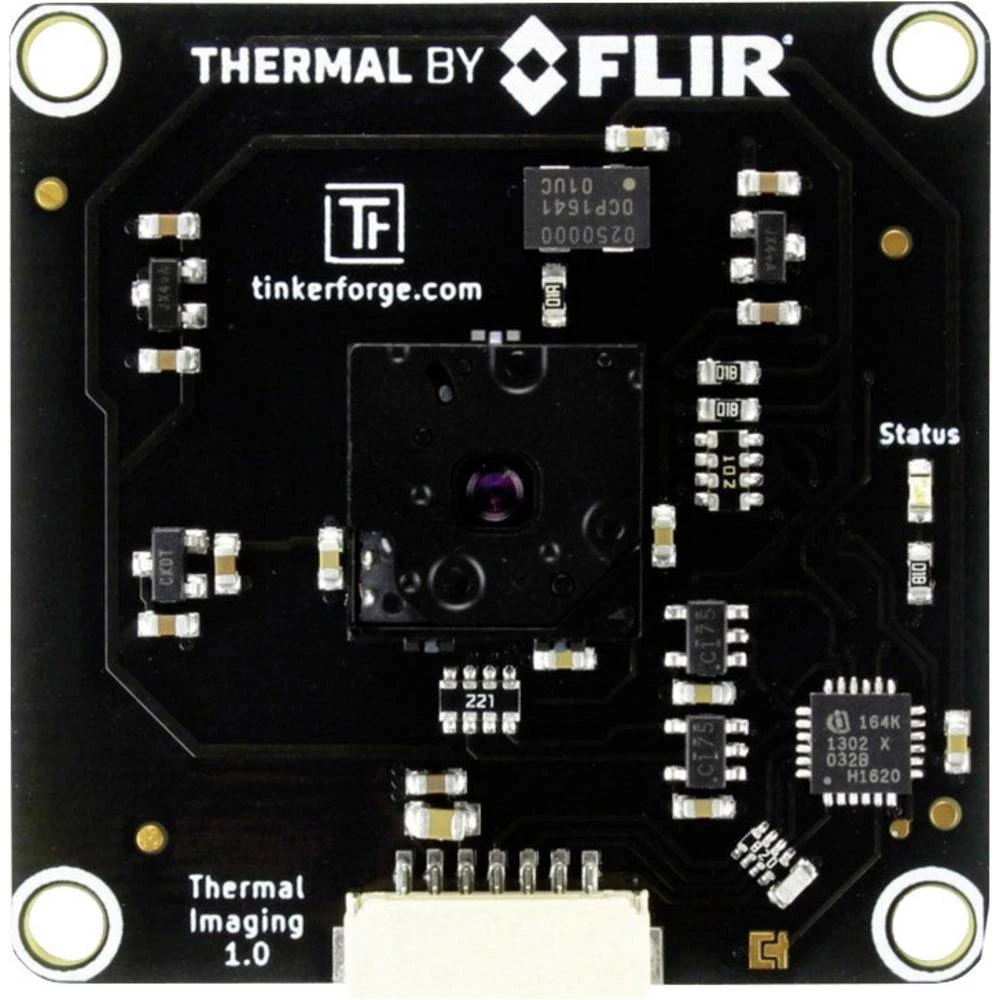

termalna kamera 278 TinkerForge

Thermal Imaging Cricklet opremljen je termičkim uređajem za rezanje 80x60 piksela. Cigla se može povezati s Ciglama.

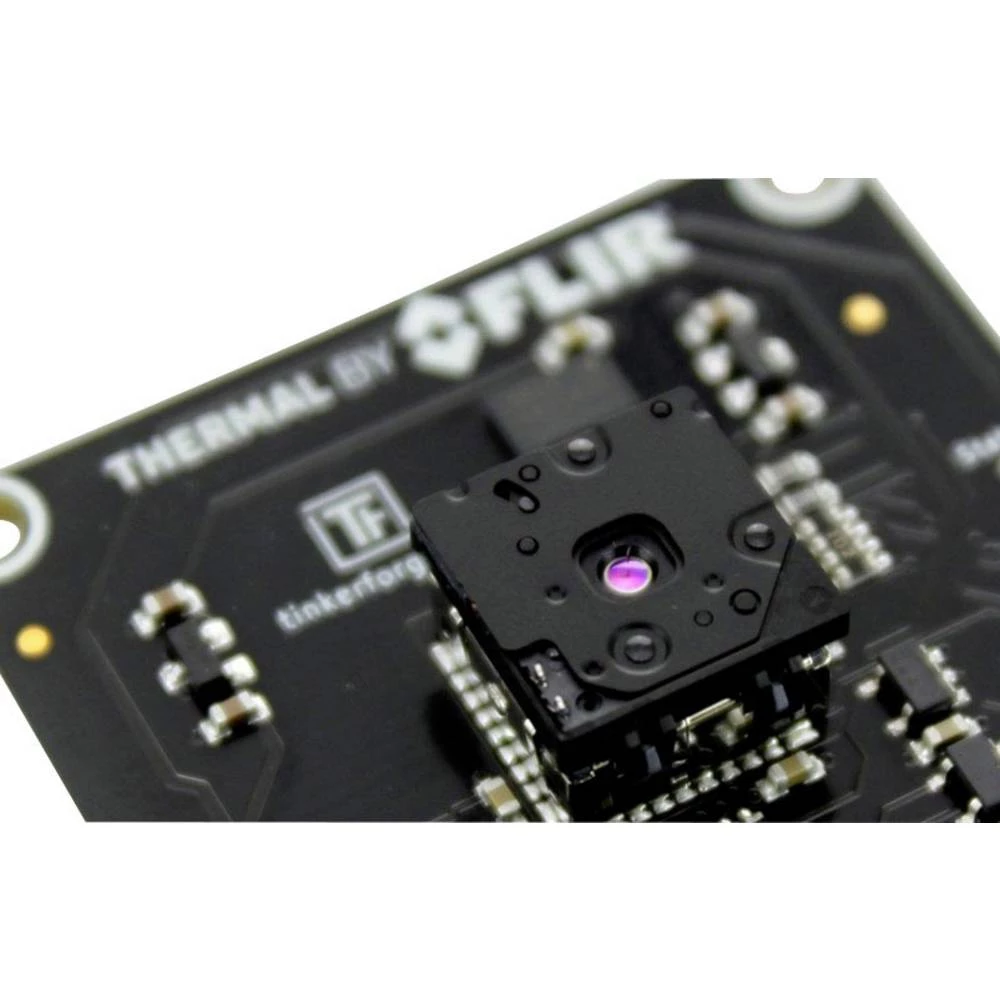

Bricklet koristi FLIR Lepton senzor s radiometrijom i zatvaračem. Senzor može mjeriti temperature između -10 ° C i 450 ° C uz rezoluciju 80x60 piksela.

Mjerač točke može se definirati tako da mjeri minimalnu, prosječnu i maksimalnu temperaturu za definirano područje na slici.

Opeka podržava dva načina: Slika visokog kontrasta i Slika temperature.

U načinu slike s visokim kontrastom, Bricklet emitira slikovne podatke s razlučivošću od 8,6 Hz i 8 bita. Podaci slike su sive vrijednosti, visoko dinamički raspon senzora kombinira se kako bi bio prikladan za prikaz. Taj se način upotrebljava pomoću termičkih kamera dostupnih na tržištu. Sive vrijednosti obično se preslikavaju na lažne boje pomoću pretraživača.

U načinu termperaturne slike Bricklet emitira podatke s rezolucijom od 4,5 Hz i 16 bita. U slikovnim podacima svaka 16-bitna vrijednost predstavlja temperaturu između -10 ° C i 450 ° C razlučivosti od 0,1 ° C ili vrijednost između -10 ° C i 140 ° C s razlučivosti 0,01 ° C (ovisno o tome iz konfiguracije rezolucije). Ovaj način rada može se koristiti za znanstvena izračuna i analizu temperaturnih promjena.

Okretnicom se automatski kontrolira Ciglet.

Termalna obrada opeke ima 7-pinski konektor za opeku i povezan je s opekom pomoću 7p-10p kabela za opeku.

Ovaj tekst je strojno preveden.
