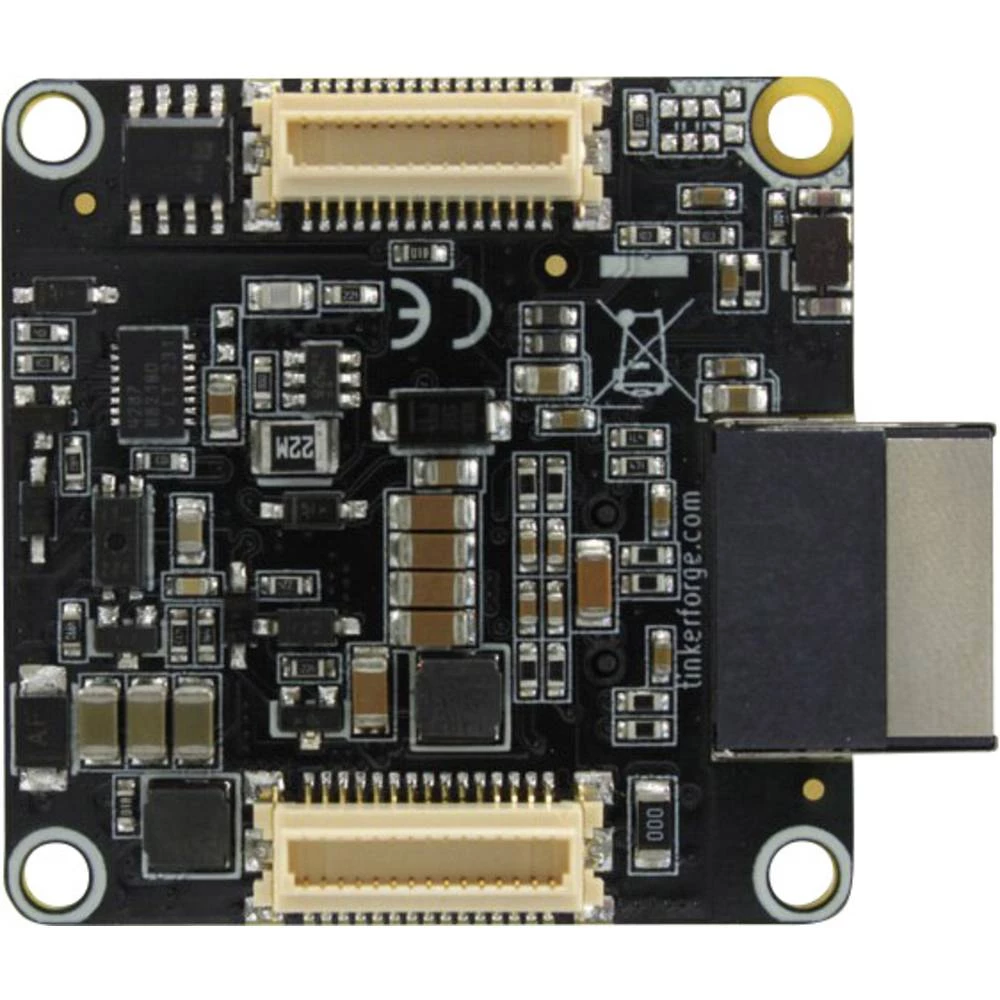

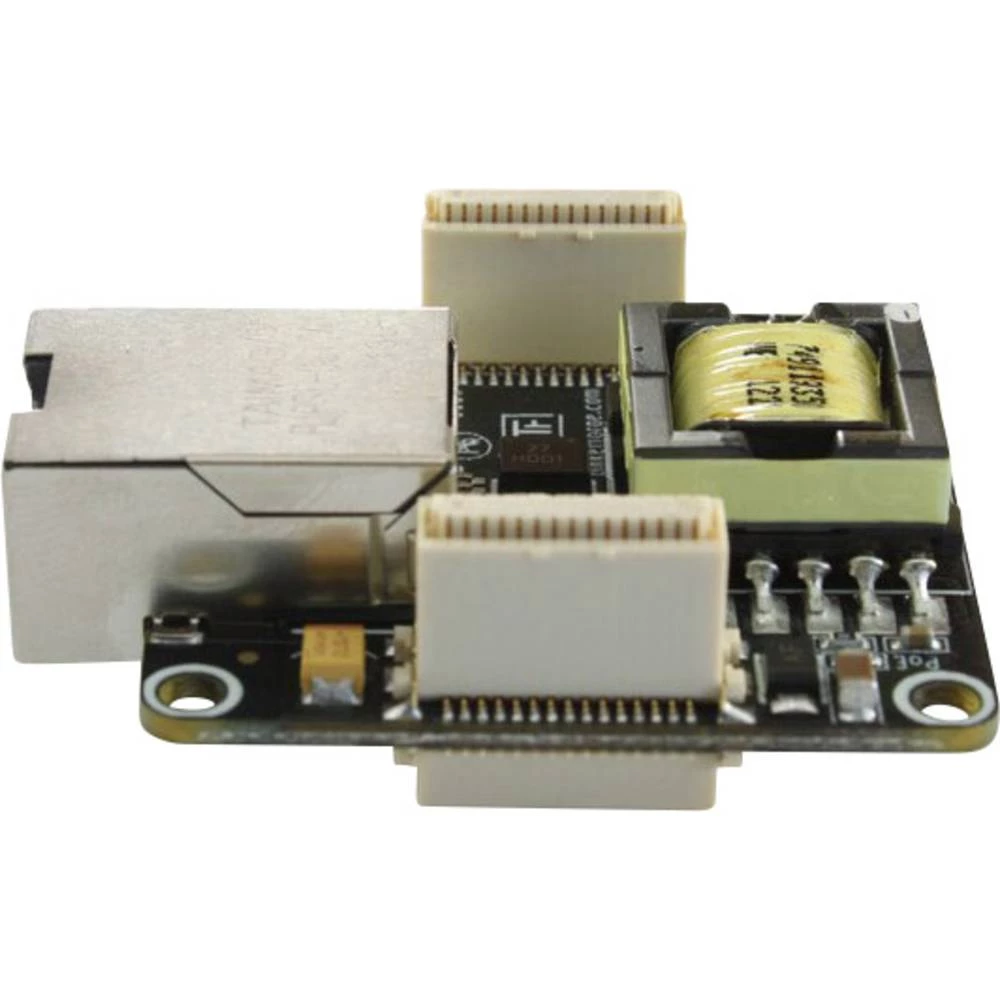

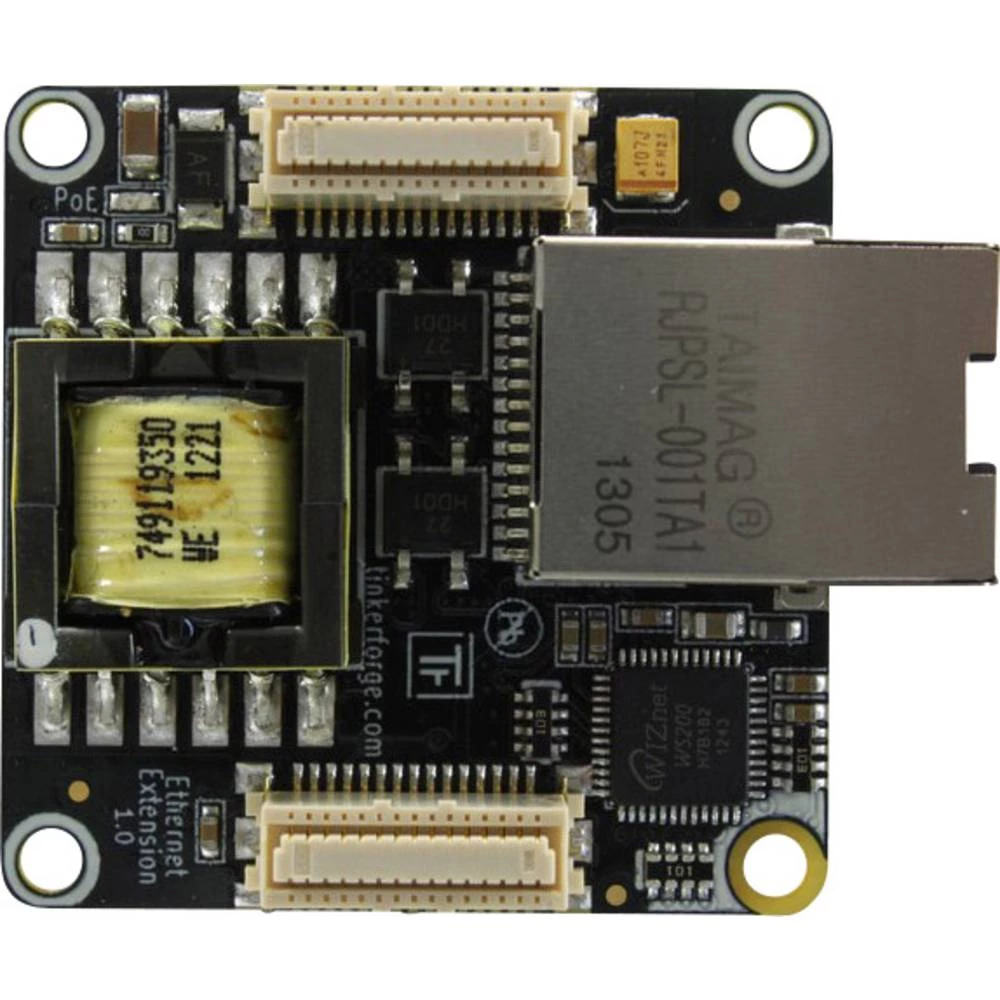

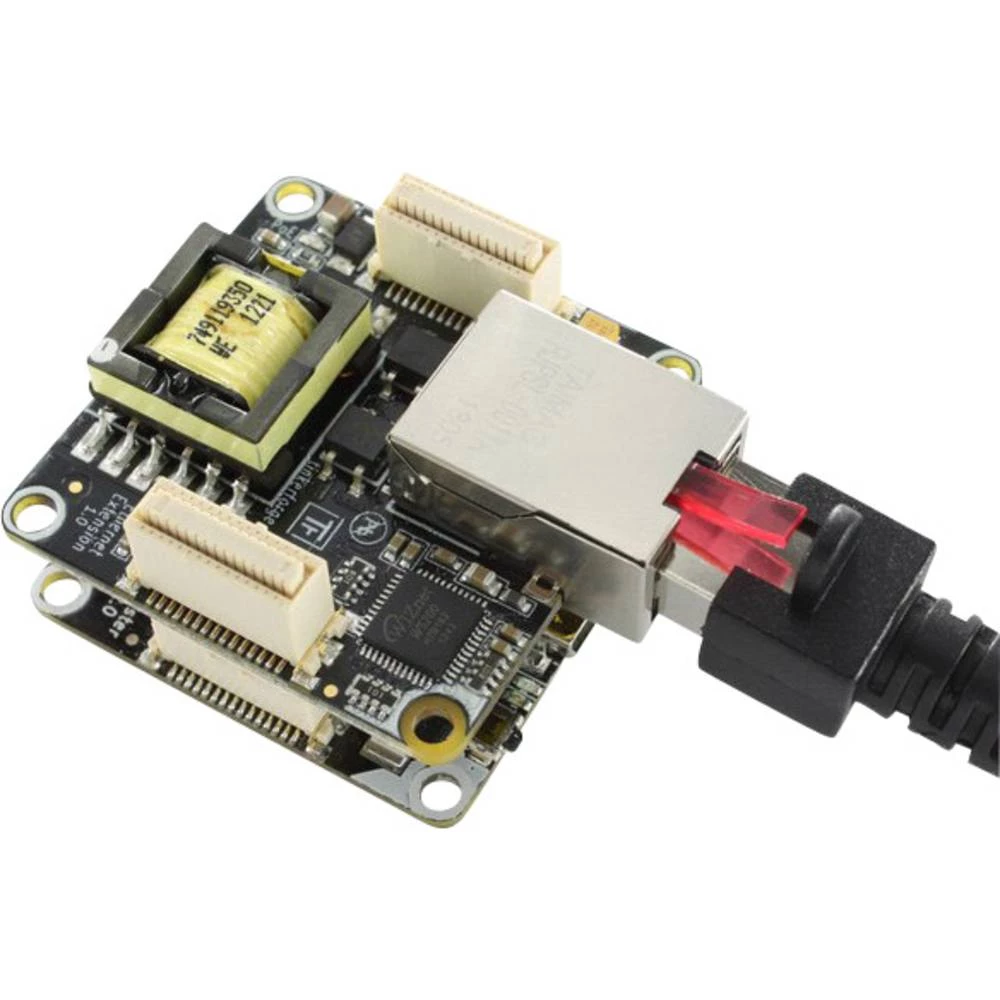

Pomoću ovog Ethernet proširenja, cigle i opeke mogu se integrirati u LAN. Podržava se 10BaseT / 100BaseTX Ethernet, a modul je kompatibilan sa 1000BaseTX. Proširenje se nudi u dvije verzije: U PoE verziji ovo ima integrirano PoE napajanje koje omogućuje napajanje povezanih modula u skladu s industrijskim standardom IEEE 802.3af, tako da se snaga može napajati putem PoE injektora, kao i preko PoE sklopki. Pored toga, dostupna je i druga varijanta bez PoE-a.
Budući da samo proširenje može podnijeti TCP / IP pakete generirane pomoću API-ja, moguće je izravno upravljati sa pametnog telefona, tableta ili (ugrađenog) računala. Demon od opeke više nije potreban.
Ethernet proširenje može se koristiti zajedno s glavnom opekom ili CRVENOM ciglom. Ako treba kontrolirati ostale opeke, od njih se može graditi snop i postaviti na glavnu opeku ili CRVENU ciglu. Ako se koriste cigle, mogu se jednostavno povezati s bilo kojom opekom u hrpi (s izuzetkom CRVENE cigle).
S gledišta programera, uporaba Ethernet proširenja potpuno je prozirna, tj. Sve se opeke i opeke mogu koristiti kao da su izravno spojene na upravljački uređaj putem USB-a.
Upotrijebljena glavna opeka mora imati verziju upravljačkog softvera od 2.1.0 ili novije da bi mogla koristiti ovo proširenje.

Ethernet KonfigurationEthernet proširenje može se konfigurirati na dva načina: DHCP ili statički IP. IP, Maska podmreže i Gateway unose se samo u načinu statičkog IP-a.
MAC adresa Ethernet proširenja nije fiksna i dodjeljuje se. Ukoliko se to izgubi iz bilo kojeg razloga, može se pronaći na naljepnici na Ethernet produžetku.
Nakon dovršetka konfiguracije, potrebno je kliknuti gumb "Spremi konfiguraciju Etherneta" i ponovno pokrenuti Master Brick.

WebSocketsEthernet proširenje podržava WebSockets još od Master Brick Firmware Verzija 2.2.0. Postavka "Max Connections" omogućava razdvajanje sedam utičnica Ethernet proširenja po želji između normalnih i WebSocket veza.
WebSockets upotrebljava inačica preglednika JavaScript povezivanje za kontrolu cigle i zidova.

AuthentifizierungEthernet proširenje podržava provjeru autentičnosti od Master Brick Firmware Verzija 2.2.0. To je prema zadanim postavkama deaktivirano. Da biste aktivirali provjeru autentičnosti, kvačica mora biti postavljena na "Koristi provjeru autentičnosti" i mora biti unesena tajna provjere autentičnosti. Tajna može biti dugačka do 64 ASCII znaka. Nakon što je konfiguracija spremljena i Master Brick ponovno pokrenut, provjera autentičnosti.
Od sada, svaka TCP / IP veza s Ethernet proširenjem prvo mora dokazati da poznaje tajnu provjere autentičnosti prije nego što može doći do uobičajene komunikacije.

PoE StromversorgungNa primjer, PoE injektor može se koristiti za isporuku snopa opeka i opeka preko PoE-a. Ethernet proširenje tada isporučuje čitav niz. Aktivni PoE pokazuje zeleni LED na ekstenziji.
Servo i (korak) motori spojeni na istosmjernu, servo ili stepeničnu ciglu ne mogu se napajati putem PoE-a, jer bi napon PoE bio previsok za to.
Ethernet produženjem može se upravljati zajedno s padajućim napajanjem.
