Phoenix contact

Broj polova 5

Kodiranje B

Kontaktna površina Ni/Au

Kontaktni materijal CuZn

Maksimalna temperatura +85 °C

Minimalna temperatura -25 °C

Nazivna struja 4 A

Nazivna struja - zaokruženo 4 A

Nazivni napon 48 V/AC

Oblikovati čep, ravno

Sadržaj 1 kom

Strana priključka A M12 konektor, ravni

Strana priključka B M12 konektor, ravni

Stupanj zaštite IP65

Tip SAC-5PT-FB/2XMB PBDP SH

Boja proizvođača crna

Broj polova 5

Kodiranje A

Kontaktna površina Ni/Au

Kontaktni materijal CuZn

Maksimalna temperatura +85 °C

Minimalna temperatura -25 °C

Nazivna struja 4 A

Nazivna struja - zaokruženo 4 A

Nazivni napon 48 V/AC

Oblikovati čep, ravno

Sadržaj 1 kom

Strana priključka A M12 konektor, ravni

Strana priključka B M12 utičnica, ravna

Stupanj zaštite IP65

Tip SAC-5PT-F/F-M VP

Boja proizvođača crna

Broj polova 5

Kodiranje B

Kontaktna površina Ni/Au

Kontaktni materijal CuZn

Maksimalna temperatura +85 °C

Minimalna temperatura -25 °C

Nazivna struja 4 A

Nazivna struja - zaokruženo 4 A

Nazivni napon 48 V/AC

Oblikovati čep, ravno

Sadržaj 1 kom

Strana priključka A M12 konektor, ravni

Strana priključka B M12 konektor, ravni

Stupanj zaštite IP65

Tip SAC-5PT-FB/MB-MBF PBDP SH

Broj polova 6

Dužina kabela 10.00 m

Kodiranje A

Kontaktna površina Ni/Au

Kontaktni materijal CuZn

Maksimalna temperatura +90 °C

Minimalna temperatura -25 °C

Nazivna struja 2A

Nazivna struja - zaokruženo 2A

Nazivni napon 30 V/AC

Oblikovati utičnica, kutna

Sadržaj 1 kom

Strana priključka A Kabal, ogoljeni kraj

Strana priključka B M12 konektor, pod uglom

Stupanj zaštite IP65

Tip SAC-6P-10,0-970/FR SCO

Vanjski Ø 7.8 mm

Bez halogena Da

Broj polova 4

Dužina kabela 30,00 cm

Kontaktna površina Ni/Au

Kontaktni materijal CuSn

Maksimalna temperatura +90 °C

Materijal omotača ČIST

Minimalna temperatura -25 °C

Nazivna struja 4 A

Nazivna struja - zaokruženo 4 A

Nazivni napon 48 V/AC

Oblikovati utikač, kutni

Sadržaj 1 kom

Strana priključka A M8 konektor, kutni

Strana priključka B M8 utičnica, kutna

Stupanj zaštite IP65

Tip SAC-4P-M 8MR/0,3-PUR/M 8FR

Vanjski Ø 3.95 mm

AWG maks. 16

AWG min. 24

Boja kućišta zelena

Boja proizvođača zelena

Broj polova 2

Broj polova po redu 2

Broj redaka 1

Dim. (D x Š x V) 20 x 8.4 x 16 mm

Duljina 20 mm

Izolacijski materijal PA

Kontaktni materijal Cu legura, pokositrena

Maksimalna temperatura +100 °C

Maksimalni presjek 1.5 mm²

Materijal kućišta drugo

Minimalna temperatura -40 °C

Minimalni presjek 0.2 mm²

Nazivna struja 8A

Nazivna struja - zaokruženo 8A

Nazivni napon 240 V

Nazivni napon 240 V

Niz PTDA

Oblikovati Puška

Poprečni presjek fleksibilan (maks.) 1.5 mm²

Poprečni presjek fleksibilan (min.) 0.2 mm²

Poprečni presjek krut (maks.) 1.5 mm²

Poprečni presjek krut (min.) 0.2 mm²

Posebnosti s PUSH-IN opružnim spojem

Rm 3.5 mm

Sadržaj 250 kom

Širina 8.4 mm

Tip PTDA 1,5/ 2-PH-3,5

Tip veze tiskana ploča na kabel

Ukupan broj polova 2

Veza Utična stezaljka

Visina 16 mm

AWG maks. 16

AWG min. 24

Boja kućišta zelena

Boja proizvođača zelena

Broj polova 12

Broj polova po redu 12

Broj redaka 1

Dim. (D x Š x V) 20 x 43.4 x 16 mm

Duljina 20 mm

Izolacijski materijal PA

Kontaktni materijal Cu legura, pokositrena

Maksimalna temperatura +100 °C

Maksimalni presjek 1.5 mm²

Materijal kućišta drugo

Minimalna temperatura -40 °C

Minimalni presjek 0.2 mm²

Nazivna struja 8A

Nazivna struja - zaokruženo 8A

Nazivni napon 240 V

Nazivni napon 240 V

Niz PTDA

Oblikovati Puška

Poprečni presjek fleksibilan (maks.) 1.5 mm²

Poprečni presjek fleksibilan (min.) 0.2 mm²

Poprečni presjek krut (maks.) 1.5 mm²

Poprečni presjek krut (min.) 0.2 mm²

Posebnosti s PUSH-IN opružnim spojem

Rm 3.5 mm

Sadržaj 50 kom.

Širina 43.4 mm

Tip PTDA 1,5/12-PH-3,5

Tip veze tiskana ploča na kabel

Ukupan broj polova 12

Veza Utična stezaljka

Visina 16 mm

AWG maks. 14

AWG min. 24

Boja kućišta zelena

Boja proizvođača zelena

Broj polova 2

Broj polova po redu 2

Broj redaka 1

Dim. (D x Š x V) 20 x 11.4 x 16 mm

Duljina 20 mm

Izolacijski materijal PA

Kontaktni materijal Cu legura, pokositrena

Maksimalni presjek 2.5 mm²

Materijal kućišta drugo

Minimalni presjek 0.2 mm²

Nazivna struja 14 A

Nazivna struja - zaokruženo 14 A

Nazivni napon 400 V

Nazivni napon 400 V

Niz PTDA

Oblikovati Puška

Poprečni presjek fleksibilan (maks.) 2.5 mm²

Poprečni presjek fleksibilan (min.) 0.2 mm²

Poprečni presjek krut (maks.) 2.5 mm²

Poprečni presjek krut (min.) 0.2 mm²

Posebnosti s PUSH-IN opružnim spojem

Rm 5 mm

Sadržaj 250 kom

Širina 11.4 mm

Tip PTDA 2,5/ 2-PH-5,0

Tip veze tiskana ploča na kabel

Ukupan broj polova 2

Veza Utična stezaljka

Visina 16 mm

AWG maks. 14

AWG min. 24

Boja kućišta zelena

Boja proizvođača zelena

Broj polova 8.

Broj polova po redu 8.

Broj redaka 1

Dim. (D x Š x V) 20 x 41.4 x 16 mm

Duljina 20 mm

Izolacijski materijal PA

Kontaktni materijal Cu legura, pokositrena

Maksimalni presjek 2.5 mm²

Materijal kućišta drugo

Minimalni presjek 0.2 mm²

Nazivna struja 14 A

Nazivna struja - zaokruženo 14 A

Nazivni napon 400 V

Nazivni napon 400 V

Niz PTDA

Oblikovati Puška

Poprečni presjek fleksibilan (maks.) 2.5 mm²

Poprečni presjek fleksibilan (min.) 0.2 mm²

Poprečni presjek krut (maks.) 2.5 mm²

Poprečni presjek krut (min.) 0.2 mm²

Posebnosti s PUSH-IN opružnim spojem

Rm 5 mm

Sadržaj 100 kom.

Širina 41.4 mm

Tip PTDA 2,5/ 8-PH-5,0

Tip veze tiskana ploča na kabel

Ukupan broj polova 8.

Veza Utična stezaljka

Visina 16 mm

AWG maks. 16

AWG min. 24

Boja kućišta zelena

Boja proizvođača zelena

Broj polova 16

Broj polova po redu 16

Broj redaka 1

Dim. (D x Š x V) 20 x 57.4 x 16 mm

Duljina 20 mm

Izolacijski materijal PA

Kontaktni materijal Cu legura, pokositrena

Maksimalna temperatura +100 °C

Maksimalni presjek 1.5 mm²

Materijal kućišta drugo

Minimalna temperatura -40 °C

Minimalni presjek 0.2 mm²

Nazivna struja 8A

Nazivna struja - zaokruženo 8A

Nazivni napon 240 V

Nazivni napon 240 V

Niz PTDA

Oblikovati Puška

Poprečni presjek fleksibilan (maks.) 1.5 mm²

Poprečni presjek fleksibilan (min.) 0.2 mm²

Poprečni presjek krut (maks.) 1.5 mm²

Poprečni presjek krut (min.) 0.2 mm²

Posebnosti s PUSH-IN opružnim spojem

Rm 3.5 mm

Sadržaj 50 kom.

Širina 57.4 mm

Tip PTDA 1,5/16-PH-3,5

Tip veze tiskana ploča na kabel

Ukupan broj polova 16

Veza Utična stezaljka

Visina 16 mm

Boja kućišta crna

Boja proizvođača crna

Broj redaka 1

Dim. (D x Š x V) 9.2 x 20.44 x 9.5 mm

Duljina 9.2 mm

Izolacijski materijal LCP

Kontaktni materijal Cu legura, pokositrena

Maksimalna temperatura +100 °C

Minimalna temperatura -40 °C

Nazivna struja 8A

Nazivna struja - zaokruženo 8A

Nazivni napon 160 V

Oblikovati Utikač

Rm 3.81 mm

Sadržaj 330 kom

Širina 20.44 mm

Tip MC 1,5/ 5-G-3,81 P26 THRR44

Tip veze tiskana ploča na kabel

Ukupan broj polova 5

Veza THR

Visina 9.5 mm

Vrsta pakiranja uloga

Vrsta pričvršćivanja drugo

Boja kućišta crna

Boja proizvođača crna

Dim. (D x Š x V) 9.2 x 18.89 x 9.5 mm

Duljina 9.2 mm

Nazivna struja 8A

Nazivna struja - zaokruženo 8A

Nazivni napon 160 V

Oblikovati Utikač

Rm 3.5 mm

Sadržaj 330 kom

Širina 18.89 mm

Tip MC 1,5/ 5-G-3,5 P26 THRR44

Tip veze tiskana ploča na kabel

Ukupan broj polova 5

Veza THR

Visina 9.5 mm

Vrsta pakiranja uloga

Vrsta pričvršćivanja drugo

Boja kućišta crna

Boja proizvođača crna

Dim. (D x Š x V) 9.2 x 29.39 x 9.85 mm

Duljina 9.2 mm

Nazivna struja 8A

Nazivna struja - zaokruženo 8A

Nazivni napon 160 V

Oblikovati Utikač

Rm 3.5 mm

Sadržaj 330 kom

Širina 29.39 mm

Tip MC 1,5/ 8-G-3,5 P26 THRR44

Tip veze tiskana ploča na kabel

Ukupan broj polova 8.

Veza THR

Visina 9.85 mm

Vrsta pakiranja uloga

Vrsta pričvršćivanja drugo

AWG maks. 18

AWG min. 26

Boja kućišta crna

Boja proizvođača crna

Broj redaka 1

Dim. (D x Š x V) 16 x 8.12 x 3.95 mm

Duljina 16 mm

Izolacijski materijal PA

Maksimalna temperatura +100 °C

Maksimalni presjek 0.75 mm²

Minimalna temperatura -40 °C

Minimalni presjek 0.14 mm²

Nazivna struja 6A

Nazivna struja - zaokruženo 6A

Nazivni napon 160 V

Oblikovati Puška

Rm 2.54 mm

Sadržaj 250 kom

Širina 8.12 mm

Tip MCC 0,5/ 3-ST-2,54

Tip veze tiskana ploča na kabel

Ukupan broj polova 3.

Veza naborati

Visina 3.95 mm

Maksimalni presjek 0.75 mm²

Minimalni presjek 0.34 mm²

Oblikovati Puška

Sadržaj 5000 kom

Tip MCC 0,5-MP AU 0,34-0,75 R

Veza naborati

Maksimalni presjek 0.75 mm²

Minimalni presjek 0.34 mm²

Oblikovati Puška

Sadržaj 100 kom.

Tip MCC 0,5-MP AU 0,34-0,75

Veza naborati

Maksimalni presjek 0.5 mm²

Minimalni presjek 0.14 mm²

Oblikovati Puška

Sadržaj 5000 kom

Tip MCC 0,5-MP AU 0,14-0,5 R

Veza naborati

Oblikovati Puška

Sadržaj 5000 kom

Tip PTCM-MP-P 0,34-0,75 R

Veza naborati

Oblikovati Puška

Sadržaj 5000 kom

Tip PTCM-MP-P 0,14-0,5 R

Veza naborati

Oblikovati Utikač

Sadržaj 5000 kom

Tip PTCM-MP-PI 0,34-0,75 R

Veza naborati

Oblikovati Utikač

Sadržaj 5000 kom

Tip PTCM-MP-PI 0,14-0,5 R

Veza naborati

Oblikovati Utikač

Sadržaj 100 kom.

Tip PTCM-MP-PI 0,34-0,75

Veza naborati

Oblikovati Utikač

Sadržaj 100 kom.

Tip PTCM-MP-PI 0,14-0,5

Veza naborati

AWG maks. 18

AWG min. 26

Boja kućišta bijela

Boja proizvođača bijela

Broj redaka 1

Dim. (D x Š x V) 18.3 x 16.7 x 5 mm

Duljina 18.3 mm

Izolacijski materijal PA

Maksimalna temperatura +100 °C

Maksimalni presjek 0.75 mm²

Minimalna temperatura -40 °C

Minimalni presjek 0.14 mm²

Nazivna struja 6A

Nazivna struja - zaokruženo 6A

Nazivni napon 160 V

Oblikovati Utikač

Rm 2.5 mm

Sadržaj 100 kom.

Širina 16.7 mm

Tip PTCM 0,5/ 6-PI-2,5 WH

Tip veze tiskana ploča na kabel

Ukupan broj polova 6

Veza naborati

Visina 5 mm

AWG maks. 18

AWG min. 26

Boja kućišta bijela

Boja proizvođača bijela

Broj redaka 1

Dim. (D x Š x V) 18.3 x 21.7 x 5 mm

Duljina 18.3 mm

Izolacijski materijal PA

Maksimalna temperatura +100 °C

Maksimalni presjek 0.75 mm²

Minimalna temperatura -40 °C

Minimalni presjek 0.14 mm²

Nazivna struja 6A

Nazivna struja - zaokruženo 6A

Nazivni napon 160 V

Oblikovati Utikač

Rm 2.5 mm

Sadržaj 100 kom.

Širina 21.7 mm

Tip PTCM 0,5/ 8-PI-2,5 WH

Tip veze tiskana ploča na kabel

Ukupan broj polova 8.

Veza naborati

Visina 5 mm

AWG maks. 18

AWG min. 26

Boja kućišta bijela

Boja proizvođača bijela

Broj redaka 1

Dim. (D x Š x V) 16.2 x 21.96 x 3.9 mm

Duljina 16.2 mm

Izolacijski materijal PA

Maksimalna temperatura +100 °C

Maksimalni presjek 0.75 mm²

Minimalna temperatura -40 °C

Minimalni presjek 0.14 mm²

Nazivna struja 6A

Nazivna struja - zaokruženo 6A

Nazivni napon 160 V

Oblikovati Puška

Rm 2.5 mm

Sadržaj 100 kom.

Širina 21.96 mm

Tip PTCM 0,5/ 5-PL-2,5 WH

Tip veze tiskana ploča na kabel

Ukupan broj polova 5

Veza naborati

Visina 3.9 mm

AWG maks. 18

AWG min. 26

Boja kućišta bijela

Boja proizvođača bijela

Broj redaka 1

Dim. (D x Š x V) 16.2 x 29.46 x 3.9 mm

Duljina 16.2 mm

Izolacijski materijal PA

Maksimalna temperatura +100 °C

Maksimalni presjek 0.75 mm²

Minimalna temperatura -40 °C

Minimalni presjek 0.14 mm²

Nazivna struja 6A

Nazivna struja - zaokruženo 6A

Nazivni napon 160 V

Oblikovati Puška

Rm 2.5 mm

Sadržaj 250 kom

Širina 29.46 mm

Tip PTCM 0,5/ 2-PL-2,5 WH

Tip veze tiskana ploča na kabel

Ukupan broj polova 2

Veza naborati

Visina 3.9 mm

AWG maks. 16

AWG min. 28

Boja kućišta zelena

Boja proizvođača zelena

Broj redaka 1

Dim. (D x Š x V) 10,4 x 25,3 x 19,1 mm

Duljina 10.4 mm

Izolacijski materijal PA

Kontaktni materijal Cu legura, pokositrena

Maksimalna temperatura +100 °C

Maksimalni presjek 1.5 mm²

Minimalna temperatura -40 °C

Minimalni presjek 0.14 mm²

Nazivna struja 8A

Nazivna struja - zaokruženo 8A

Nazivni napon 160 V

Oblikovati Puška

Posebnosti S poteznom čahurom

Rm 3.5 mm

Sadržaj 250 kom

Širina 25.3 mm

Tip MCVW 1,5/ 7-ST-3,5BD43-3VPE250

Tip veze tiskana ploča na kabel

Ukupan broj polova 7

Veza vijci

Visina 19,1 mm

AWG maks. 20

AWG min. 26

Boja kućišta crna

Boja proizvođača crna

Broj redaka 1

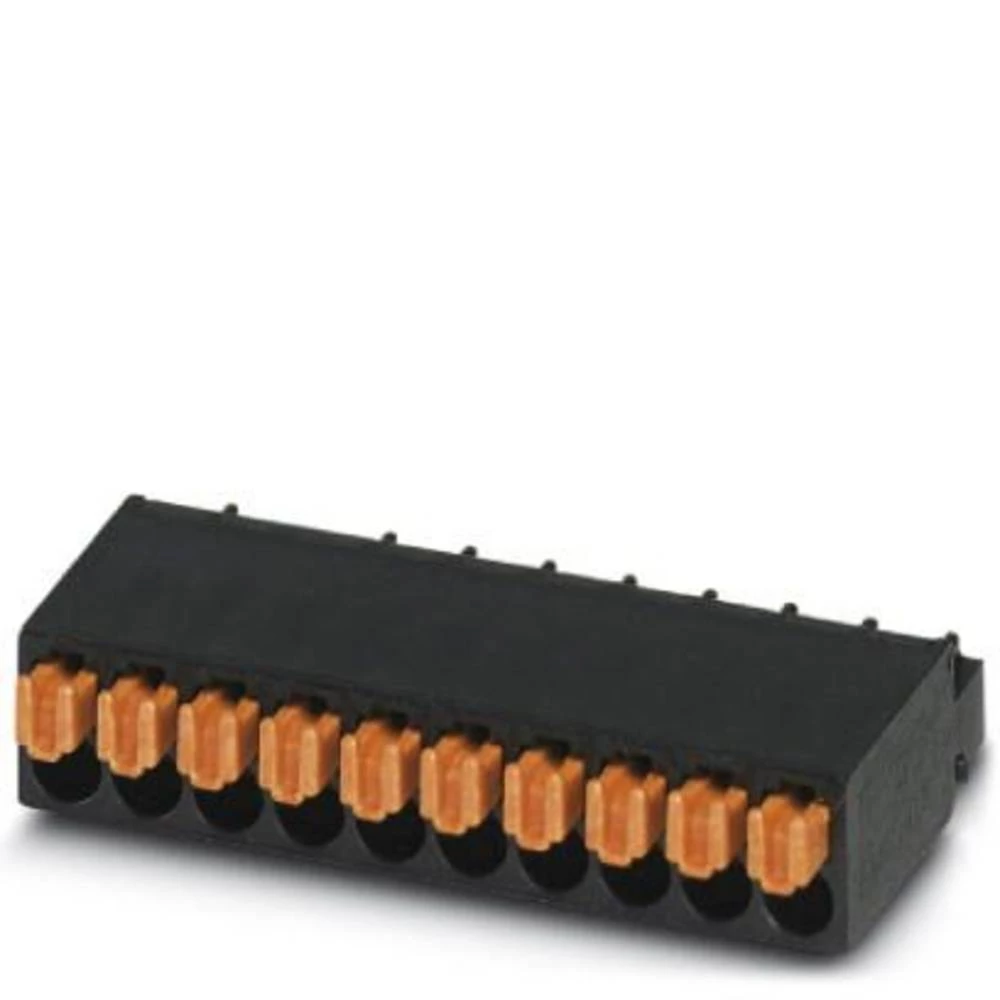

Dim. (D x Š x V) 14 x 10.66 x 5.35 mm

Duljina 14 mm

Izolacijski materijal LCP

Kontaktni materijal Cu legura, pozlaćena

Maksimalna temperatura +100 °C

Maksimalni presjek 0.5 mm²

Minimalna temperatura -40 °C

Minimalni presjek 0.14 mm²

Nazivna struja 6A

Nazivna struja - zaokruženo 6A

Nazivni napon 160 V

Oblikovati Puška

Posebnosti s PUSH-IN opružnim spojem

Rm 2.54 mm

Sadržaj 1 kom

Širina 10.66 mm

Tip FMC 0,5/ 4-ST-2,54 C1

Tip veze tiskana ploča na kabel

Ukupan broj polova 4

Veza Utična stezaljka

Visina 5.35 mm

AWG maks. 16

AWG min. 28

Boja kućišta zelena

Boja proizvođača zelena

Broj redaka 1

Dim. (D x Š x V) 10,4 x 28,8 x 19,1 mm

Duljina 10.4 mm

Izolacijski materijal PA

Kontaktni materijal Cu legura, pokositrena

Maksimalna temperatura +100 °C

Maksimalni presjek 1.5 mm²

Minimalna temperatura -40 °C

Minimalni presjek 0.14 mm²

Nazivna struja 8A

Nazivna struja - zaokruženo 8A

Nazivni napon 160 V

Oblikovati Puška

Posebnosti S poteznom čahurom

Rm 3.5 mm

Sadržaj 500 sati

Širina 28.8 mm

Tip MCVW 1,5/ 8-ST-3,5CNBD-3VPE500

Tip veze tiskana ploča na kabel

Ukupan broj polova 8.

Veza vijci

Visina 19,1 mm
