Stezaljke za tiskane pločice

AWG maks. 8.

AWG min. 24

Boja proizvođača crna

Broj polova 10

Broj polova po redu 10

Broj redaka 1

Duljina 22,07 mm

Kontaktni materijal Elektrolit bakar konzervirano

Nazivna struja 35 A

Nazivna struja - zaokruženo 35 A

Nazivni napon 600 V

Niz LL

Poprečni presjek fleksibilan (maks.) 6 mm²

Poprečni presjek fleksibilan (min.) 0.5 mm²

Poprečni presjek krut (maks.) 6 mm²

Poprečni presjek krut (min.) 0.5 mm²

Rm 7.5 mm

Sadržaj 20 kom.

Širina 76 mm

Smjer parenja Vodoravno u odnosu na tiskanu ploču

Težina 36.1 mm

Tip LLF 7.50/10/90V 5.0SN BK BX

Tip LLF 7.50/10/90V 5.0SN BK BX

Veza GURITE GA s pogonom

Veza Print

Visina 36.55 mm

AWG maks. 8.

AWG min. 24

Boja proizvođača crna

Broj polova 5

Broj polova po redu 5

Broj redaka 1

Duljina 18.5 mm

Kontaktni materijal Elektrolit bakar konzervirano

Nazivna struja 37 A

Nazivna struja - zaokruženo 37 A

Nazivni napon 600 V

Niz LL

Poprečni presjek fleksibilan (maks.) 6 mm²

Poprečni presjek fleksibilan (min.) 0.5 mm²

Poprečni presjek krut (maks.) 6 mm²

Poprečni presjek krut (min.) 0.5 mm²

Rm 7.5 mm

Sadržaj 50 kom.

Širina 46.8 mm

Smjer parenja Okomito na tiskanu ploču

Težina 18.03 g

Tip LLFS 7.50/05/180V 5.0SN BK BX

Tip LLFS 7.50/05/180V 5.0SN BK BX

Veza Print

Veza Utična stezaljka

Visina 29.2 cm

AWG maks. 4

AWG min. 18

Boja proizvođača crna

Broj polova 5

Broj polova po redu 5

Broj redaka 1

Duljina 24,7 mm

Nazivna struja 57 A

Nazivna struja - zaokruženo 57 A

Nazivni napon 600 V

Niz LU

Poprečni presjek fleksibilan (maks.) 16 mm²

Poprečni presjek fleksibilan (min.) 0.5 mm²

Poprečni presjek krut (maks.) 16 mm²

Poprečni presjek krut (min.) 0.5 mm²

Rm 10 mm

Sadržaj 25 kom.

Širina 51.58 mm

Smjer parenja Okomito na tiskanu ploču

Težina 40.9 g

Tip LUFS 10.00/05/180V 5.0SN BK BX

Tip LUFS 10.00/05/180V 5.0SN BK BX

Veza Print

Veza Utična stezaljka

Visina 36.3 mm

AWG maks. 14

AWG min. 26

Broj polova 16

Broj polova po redu 16

Kontaktni materijal CuZn

Nazivna struja 10 A

Nazivna struja - zaokruženo 10 A

Nazivni napon 300 V

Niz TOP

Poprečni presjek fleksibilan (maks.) 2.5 mm²

Poprečni presjek fleksibilan (min.) 0.5 mm²

Poprečni presjek krut (maks.) 2.5 mm²

Poprečni presjek krut (min.) 0.5 mm²

Rm 5.08 mm

Sadržaj 20 kom.

Smjer parenja Okomito na tiskanu ploču

Težina 520 g

Tip TOP1.5GS16/180 5 2ST GN

Tip TOP1.5GS16/180 5 2ST GN

Veza Print

Veza vijčani terminal

AWG maks. 14

AWG min. 28

Boja proizvođača crna

Broj polova 4

Broj polova po redu 4

Broj redaka 1

Duljina 14.75 mm

Kontaktni materijal slitina bakra

Nazivna struja 12A

Nazivna struja - zaokruženo 12A

Nazivni napon 300 V

Niz LSF

Poprečni presjek fleksibilan (maks.) 1.5 mm²

Poprečni presjek fleksibilan (min.) 0.2 mm²

Poprečni presjek krut (maks.) 1.5 mm²

Poprečni presjek krut (min.) 0.2 mm²

Rm 3.5 mm

Sadržaj 320 kom

Širina 14.7 mm

Smjer parenja Vodoravno u odnosu na tiskanu ploču

Težina 3.21 g

Tip LSF-SMD 3.50/04/90 SN BK RL

Tip LSF-SMD 3.50/04/90 SN BK RL

Visina 9.65 mm

AWG maks. 14

AWG min. 28

Boja proizvođača crna

Broj polova 8.

Broj polova po redu 8.

Broj redaka 1

Duljina 10.5 mm

Kontaktni materijal slitina bakra

Nazivna struja 12A

Nazivna struja - zaokruženo 12A

Nazivni napon 300 V

Niz LSF

Poprečni presjek fleksibilan (maks.) 1.5 mm²

Poprečni presjek fleksibilan (min.) 0.2 mm²

Poprečni presjek krut (maks.) 1.5 mm²

Poprečni presjek krut (min.) 0.2 mm²

Rm 5 mm

Sadržaj 180 sati

Širina 39.2 mm

Smjer parenja Okomito na tiskanu ploču

Težina 7.28 g

Tip LSF-SMD 5.00/08/180 SN BK RL

Tip LSF-SMD 5.00/08/180 SN BK RL

Visina 16.3 mm

AWG maks. 14

AWG min. 28

Boja proizvođača crna

Broj polova 6

Broj polova po redu 6

Broj redaka 1

Duljina 10.5 mm

Kontaktni materijal slitina bakra

Nazivna struja 12A

Nazivna struja - zaokruženo 12A

Nazivni napon 300 V

Niz LSF

Poprečni presjek fleksibilan (maks.) 1.5 mm²

Poprečni presjek fleksibilan (min.) 0.2 mm²

Poprečni presjek krut (maks.) 1.5 mm²

Poprečni presjek krut (min.) 0.2 mm²

Rm 7.5 mm

Sadržaj 180 sati

Širina 41.7 mm

Smjer parenja Okomito na tiskanu ploču

Težina 6,04 g

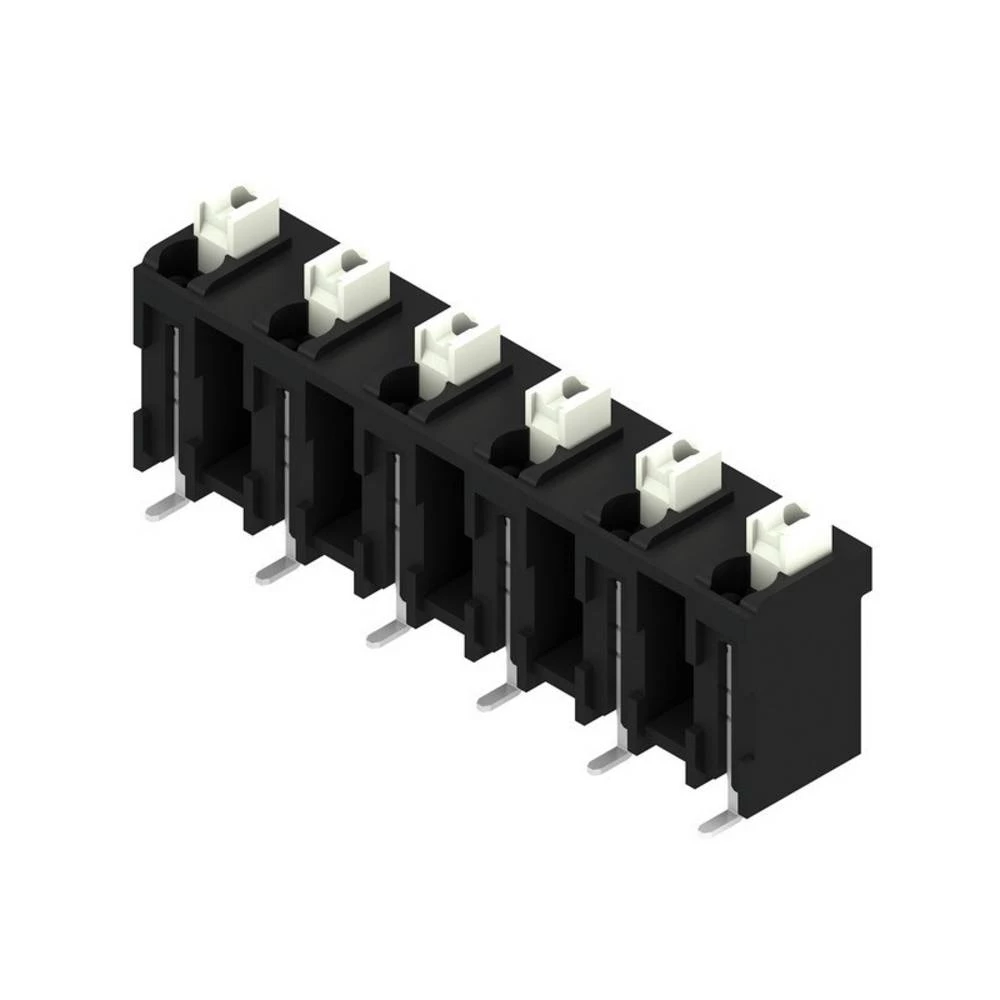

Tip LSF-SMD 7.50/06/180 SN BK RL

Tip LSF-SMD 7.50/06/180 SN BK RL

Visina 16.3 mm

Sadržaj 100 kom.

Tip LMT 5.08/02/180 3.2SN BK BX

Sadržaj 50 kom.

Tip LMT 5.08/05/180 3.2SN BK BX

Boja proizvođača naranča

Broj polova 1

Broj polova po redu 1

Sadržaj 100 kom.

Težina 0.38 g

Tip LPZP 2.54/135 OR

Tip LPZP 2.54/135 OR

AWG maks. 12

AWG min. 24

Boja proizvođača crna

Broj polova 4

Broj polova po redu 4

Broj redaka 1

Duljina 14.8 mm

Kontaktni materijal Bakrena legura pokositrena

Nazivna struja 20 A

Nazivna struja - zaokruženo 20 A

Nazivni napon 300 V

Poprečni presjek fleksibilan (maks.) 2.5 mm²

Poprečni presjek fleksibilan (min.) 0.25 mm²

Poprečni presjek krut (maks.) 2.5 mm²

Poprečni presjek krut (min.) 0.5 mm²

Rm 5 mm

Sadržaj 70 kom

Širina 22.7 mm

Smjer parenja Okomito na tiskanu ploču

Težina 6.53 g

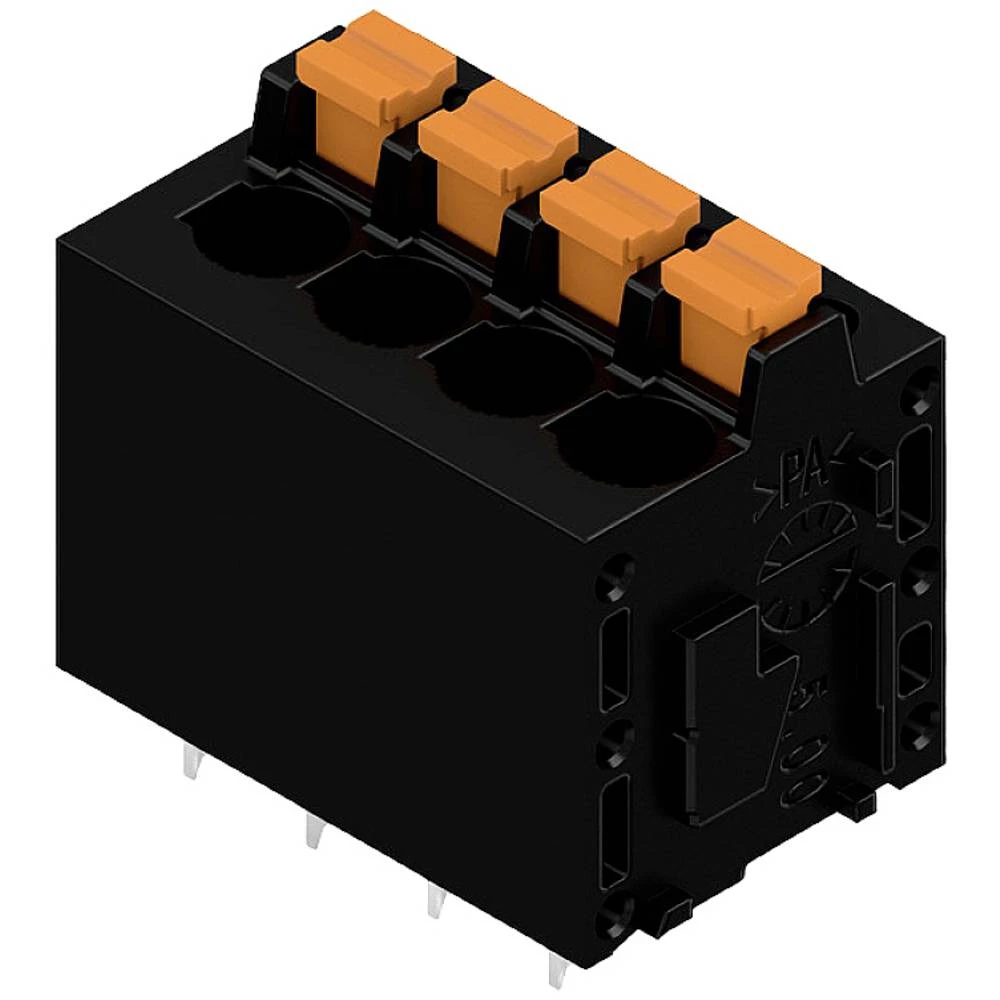

Tip LMF 5.00/04/180 3.5SN BK BX

Tip LMF 5.00/04/180 3.5SN BK BX

Veza Print

Veza Utična stezaljka

Visina 22.7 mm

AWG maks. 6

AWG min. 18

Boja proizvođača crna

Broj polova 7

Broj polova po redu 7

Broj redaka 1

Duljina 26.45 mm

Nazivna struja 58 A

Nazivna struja - zaokruženo 58 A

Nazivni napon 600 V

Niz LU

Poprečni presjek fleksibilan (maks.) 16 mm²

Poprečni presjek fleksibilan (min.) 0.5 mm²

Poprečni presjek krut (maks.) 16 mm²

Poprečni presjek krut (min.) 0.5 mm²

Rm 10 mm

Sadržaj 10 kom.

Širina 71.58 mm

Smjer parenja Vodoravno u odnosu na tiskanu ploču

Težina 73.4 g

Tip LUF 10.00/07/90V 5.0SN BK BX

Tip LUF 10.00/07/90V 5.0SN BK BX

Veza GURITE GA s pogonom

Veza Print

Visina 47.03 mm

AWG maks. 4

AWG min. 18

Boja proizvođača crna

Broj polova 12

Broj polova po redu 12

Broj redaka 1

Duljina 28.57 mm

Nazivna struja 53 A

Nazivna struja - zaokruženo 53 A

Nazivni napon 600 V

Niz LU

Poprečni presjek fleksibilan (maks.) 16 mm²

Poprečni presjek fleksibilan (min.) 0.5 mm²

Poprečni presjek krut (maks.) 16 mm²

Poprečni presjek krut (min.) 0.5 mm²

Rm 10 mm

Sadržaj 10 kom.

Širina 121.8 mm

Smjer parenja Vodoravno u odnosu na tiskanu ploču

Težina 114 g

Tip LUFS 10.00/12/90V 5.0SN BK BX

Tip LUFS 10.00/12/90V 5.0SN BK BX

Veza Print

Veza Utična stezaljka

Visina 35 mm

AWG maks. 6

AWG min. 22

Boja proizvođača Sivog šljunka

Broj polova 1

Broj polova po redu 1

Broj redaka 1

Duljina 25.1 mm

Kontaktni materijal Elektrolit bakar konzervirano

Nazivna struja 58 A

Nazivna struja - zaokruženo 58 A

Nazivni napon 300 V

Niz LUP

Poprečni presjek fleksibilan (maks.) 16 mm²

Poprečni presjek fleksibilan (min.) 0.5 mm²

Poprečni presjek krut (maks.) 16 mm²

Poprečni presjek krut (min.) 0.5 mm²

Rm 10.16 mm

Sadržaj 20 kom.

Širina 10.96 mm

Smjer parenja Vodoravno u odnosu na tiskanu ploču

Težina 9.32 g

Tip LUP 10.16/01/90 5.0SN GY BX

Tip LUP 10.16/01/90 5.0SN GY BX

Veza Print

Veza vijčani terminal

Visina 36.5 mm

AWG maks. 8.

AWG min. 22

Boja proizvođača crna

Broj polova 5

Broj polova po redu 5

Broj redaka 1

Duljina 18.3 mm

Kontaktni materijal elektrolitski bakar

Nazivna struja 65 A

Nazivna struja - zaokruženo 65 A

Nazivni napon 300 V

Niz LU

Poprečni presjek fleksibilan (maks.) 16 mm²

Poprečni presjek fleksibilan (min.) 0.5 mm²

Poprečni presjek krut (maks.) 16 mm²

Poprečni presjek krut (min.) 0.5 mm²

Rm 10.16 mm

Sadržaj 20 kom.

Širina 50.8 mm

Smjer parenja Vodoravno u odnosu na tiskanu ploču

Težina 48.5 g

Tip LU 10.16/05/90 3.2SN BK BX

Tip LU 10.16/05/90 3.2SN BK BX

Veza Print

Veza vijčani terminal

Visina 31.7 mm

AWG maks. 4

AWG min. 18

Boja proizvođača crna

Broj polova 2

Broj polova po redu 2

Broj redaka 1

Duljina 24,7 mm

Nazivna struja 57 A

Nazivna struja - zaokruženo 57 A

Nazivni napon 600 V

Niz LU

Poprečni presjek fleksibilan (maks.) 16 mm²

Poprečni presjek fleksibilan (min.) 0.5 mm²

Poprečni presjek krut (maks.) 16 mm²

Poprečni presjek krut (min.) 0.5 mm²

Rm 10 mm

Sadržaj 40 kom

Širina 21.58 mm

Smjer parenja Okomito na tiskanu ploču

Težina 16,91 g

Tip LUFS 10.00/02/180V 5.0SN BK BX

Tip LUFS 10.00/02/180V 5.0SN BK BX

Veza Print

Veza Utična stezaljka

Visina 36.3 mm

AWG maks. 4

AWG min. 18

Boja proizvođača crna

Broj polova 4

Broj polova po redu 4

Broj redaka 1

Duljina 24,7 mm

Nazivna struja 57 A

Nazivna struja - zaokruženo 57 A

Nazivni napon 600 V

Niz LU

Poprečni presjek fleksibilan (maks.) 16 mm²

Poprečni presjek fleksibilan (min.) 0.5 mm²

Poprečni presjek krut (maks.) 16 mm²

Poprečni presjek krut (min.) 0.5 mm²

Rm 10 mm

Sadržaj 30 sati

Širina 41.58 mm

Smjer parenja Okomito na tiskanu ploču

Težina 32.9 g

Tip LUFS 10.00/04/180V 5.0SN BK BX

Tip LUFS 10.00/04/180V 5.0SN BK BX

Veza Print

Veza Utična stezaljka

Visina 36.3 mm

AWG maks. 4

AWG min. 18

Boja proizvođača crna

Broj polova 8.

Broj polova po redu 8.

Broj redaka 1

Duljina 24,7 mm

Nazivna struja 57 A

Nazivna struja - zaokruženo 57 A

Nazivni napon 600 V

Niz LU

Poprečni presjek fleksibilan (maks.) 16 mm²

Poprečni presjek fleksibilan (min.) 0.5 mm²

Poprečni presjek krut (maks.) 16 mm²

Poprečni presjek krut (min.) 0.5 mm²

Rm 10 mm

Sadržaj 10 kom.

Širina 81.58 mm

Smjer parenja Okomito na tiskanu ploču

Težina 64.9 mm

Tip LUFS 10.00/08/180V 5.0SN BK BX

Tip LUFS 10.00/08/180V 5.0SN BK BX

Veza Print

Veza Utična stezaljka

Visina 36.3 mm

AWG maks. 12

AWG min. 26

Boja proizvođača crna

Broj polova 3.

Broj polova po redu 3.

Broj redaka 1

Duljina 11 mm

Kontaktni materijal Cu legura, pokositrena

Nazivna struja 20 A

Nazivna struja - zaokruženo 20 A

Nazivni napon 300 V

Niz LL

Poprečni presjek fleksibilan (maks.) 4 mm²

Poprečni presjek fleksibilan (min.) 0.5 mm²

Poprečni presjek krut (maks.) 6 mm²

Poprečni presjek krut (min.) 0.5 mm²

Rm 5.08 mm

Sadržaj 100 kom.

Širina 15.89 mm

Smjer parenja Vodoravno u odnosu na tiskanu ploču

Težina 4.62 g

Tip LL 5.08/03/90 3.2SN BK BX

Tip LL 5.08/03/90 3.2SN BK BX

Veza Print

Veza vijčani terminal

Visina 20.3 mm

AWG maks. 12

AWG min. 24

Boja proizvođača naranča

Broj polova 3.

Broj polova po redu 3.

Broj redaka 1

Duljina 14.8 mm

Kontaktni materijal Bakrena legura pokositrena

Nazivna struja 20 A

Nazivna struja - zaokruženo 20 A

Nazivni napon 300 V

Poprečni presjek fleksibilan (maks.) 2.5 mm²

Poprečni presjek fleksibilan (min.) 0.25 mm²

Poprečni presjek krut (maks.) 2.5 mm²

Poprečni presjek krut (min.) 0.5 mm²

Rm 5 mm

Sadržaj 90 sati

Širina 17.7 mm

Smjer parenja Okomito na tiskanu ploču

Težina 5,63 g

Tip LMF 5.00/03/180 3.5SN OR BX

Tip LMF 5.00/03/180 3.5SN OR BX

Veza Print

Veza Utična stezaljka

Visina 22.7 mm

AWG maks. 12

AWG min. 24

Boja proizvođača naranča

Broj polova 4

Broj polova po redu 4

Broj redaka 1

Duljina 14.8 mm

Kontaktni materijal Bakrena legura pokositrena

Nazivna struja 20 A

Nazivna struja - zaokruženo 20 A

Nazivni napon 300 V

Poprečni presjek fleksibilan (maks.) 2.5 mm²

Poprečni presjek fleksibilan (min.) 0.25 mm²

Poprečni presjek krut (maks.) 2.5 mm²

Poprečni presjek krut (min.) 0.5 mm²

Rm 5 mm

Sadržaj 70 kom

Širina 22.7 mm

Smjer parenja Okomito na tiskanu ploču

Težina 7.29 g

Tip LMF 5.00/04/180 3.5SN OR BX

Tip LMF 5.00/04/180 3.5SN OR BX

Veza Print

Veza Utična stezaljka

Visina 22.7 mm

AWG maks. 12

AWG min. 24

Boja proizvođača naranča

Broj polova 7

Broj polova po redu 7

Broj redaka 1

Duljina 14.8 mm

Kontaktni materijal Bakrena legura pokositrena

Nazivna struja 20 A

Nazivna struja - zaokruženo 20 A

Nazivni napon 300 V

Poprečni presjek fleksibilan (maks.) 2.5 mm²

Poprečni presjek fleksibilan (min.) 0.25 mm²

Poprečni presjek krut (maks.) 2.5 mm²

Poprečni presjek krut (min.) 0.5 mm²

Rm 5 mm

Sadržaj 40 kom

Širina 37.7 mm

Smjer parenja Okomito na tiskanu ploču

Težina 12.5 g

Tip LMF 5.00/07/180 3.5SN OR BX

Tip LMF 5.00/07/180 3.5SN OR BX

Veza Print

Veza Utična stezaljka

Visina 22.7 mm

AWG maks. 14

AWG min. 28

Boja proizvođača crna

Broj polova 10

Broj polova po redu 10

Broj redaka 1

Duljina 12,7 mm

Kontaktni materijal slitina bakra

Nazivna struja 12A

Nazivna struja - zaokruženo 12A

Nazivni napon 300 V

Niz LSF

Poprečni presjek fleksibilan (maks.) 1.5 mm²

Poprečni presjek fleksibilan (min.) 0.2 mm²

Poprečni presjek krut (maks.) 1.5 mm²

Poprečni presjek krut (min.) 0.2 mm²

Rm 3.5 mm

Sadržaj 210 sati

Širina 35.7 mm

Smjer parenja Schräg zur Leiterplatte

Težina 8.54 g

Tip LSF-SMD 3.50/10/135 SN BK RL

Tip LSF-SMD 3.50/10/135 SN BK RL

Visina 14.45 mm

AWG maks. 14

AWG min. 28

Boja proizvođača crna

Broj polova 6

Broj polova po redu 6

Broj redaka 1

Duljina 14.75 mm

Kontaktni materijal slitina bakra

Nazivna struja 12A

Nazivna struja - zaokruženo 12A

Nazivni napon 300 V

Niz LSF

Poprečni presjek fleksibilan (maks.) 1.5 mm²

Poprečni presjek fleksibilan (min.) 0.2 mm²

Poprečni presjek krut (maks.) 1.5 mm²

Poprečni presjek krut (min.) 0.2 mm²

Rm 3.5 mm

Sadržaj 320 kom

Širina 21.7 mm

Smjer parenja Vodoravno u odnosu na tiskanu ploču

Težina 4.47 g

Tip LSF-SMD 3.50/06/90 SN BK RL

Tip LSF-SMD 3.50/06/90 SN BK RL

Visina 9.65 mm

AWG maks. 14

AWG min. 28

Boja proizvođača crna

Broj polova 2

Broj polova po redu 2

Broj redaka 1

Duljina 10.5 mm

Kontaktni materijal slitina bakra

Nazivna struja 12A

Nazivna struja - zaokruženo 12A

Nazivni napon 300 V

Niz LSF

Poprečni presjek fleksibilan (maks.) 1.5 mm²

Poprečni presjek fleksibilan (min.) 0.2 mm²

Poprečni presjek krut (maks.) 1.5 mm²

Poprečni presjek krut (min.) 0.2 mm²

Rm 5 mm

Sadržaj 235 kom

Širina 9.2 mm

Smjer parenja Okomito na tiskanu ploču

Težina 2,66 g

Tip LSF-SMD 5.00/02/180 SN BK RL

Tip LSF-SMD 5.00/02/180 SN BK RL

Visina 16.3 mm

AWG maks. 14

AWG min. 28

Boja proizvođača crna

Broj polova 3.

Broj polova po redu 3.

Broj redaka 1

Duljina 14.75 mm

Kontaktni materijal slitina bakra

Nazivna struja 12A

Nazivna struja - zaokruženo 12A

Nazivni napon 300 V

Niz LSF

Poprečni presjek fleksibilan (maks.) 1.5 mm²

Poprečni presjek fleksibilan (min.) 0.2 mm²

Poprečni presjek krut (maks.) 1.5 mm²

Poprečni presjek krut (min.) 0.2 mm²

Rm 5 mm

Sadržaj 320 kom

Širina 14.2 mm

Smjer parenja Vodoravno u odnosu na tiskanu ploču

Težina 3.05 g

Tip LSF-SMD 5.00/03/90 SN BK RL

Tip LSF-SMD 5.00/03/90 SN BK RL

Visina 9.65 mm

AWG maks. 14

AWG min. 28

Boja proizvođača crna

Broj polova 3.

Broj polova po redu 3.

Broj redaka 1

Duljina 12,7 mm

Kontaktni materijal slitina bakra

Nazivna struja 12A

Nazivna struja - zaokruženo 12A

Nazivni napon 300 V

Niz LSF

Poprečni presjek fleksibilan (maks.) 1.5 mm²

Poprečni presjek fleksibilan (min.) 0.2 mm²

Poprečni presjek krut (maks.) 1.5 mm²

Poprečni presjek krut (min.) 0.2 mm²

Rm 7.5 mm

Sadržaj 210 sati

Širina 19.2 mm

Smjer parenja Schräg zur Leiterplatte

Težina 4.08 g

Tip LSF-SMD 7.50/03/135 SN BK RL

Tip LSF-SMD 7.50/03/135 SN BK RL

Visina 14.45 mm

AWG maks. 20

AWG min. 28

Boja proizvođača Sivo

Broj polova 5

Broj polova po redu 5

Broj redaka 1

Duljina 10.90 mm

Kontaktni materijal Elektrolit bakar konzervirano

Materijal kućišta poliamid

Nazivna struja 6A

Nazivna struja - zaokruženo 6A

Nazivni napon 160 V

Niz 218

Poprečni presjek fleksibilan (maks.) 0.50 mm²

Poprečni presjek fleksibilan (min.) 0.08 mm²

Poprečni presjek krut (maks.) 0.50 mm²

Poprečni presjek krut (min.) 0.08 mm²

Posebnosti s CAGECLAMP®

Rm 2.54 mm

Sadržaj 1 kom

Širina 14.20 mm

Smjer parenja Schräg zur Leiterplatte

Tip 218-505 (prikaz, ostalo).

Veza opružna kopča

Veza Print

Visina 13.00 mm
