Stezaljke za tiskane pločice

AWG maks. 12

AWG min. 24

Boja proizvođača crna

Broj polova 18

Broj polova po redu 18

Broj redaka 1

Duljina 15.2 mm

Kontaktni materijal Bakrena legura pokositrena

Nazivna struja 20 A

Nazivna struja - zaokruženo 20 A

Nazivni napon 300 V

Poprečni presjek fleksibilan (maks.) 2.5 mm²

Poprečni presjek fleksibilan (min.) 0.2 mm²

Poprečni presjek krut (maks.) 2.5 mm²

Poprečni presjek krut (min.) 0.2 mm²

Rm 5.08 mm

Sadržaj 15 sati

Širina 94.4 mm

Smjer parenja Vodoravno u odnosu na tiskanu ploču

Težina 24.67 g

Tip LMFS 5.08/18/90 3.5SN BK BX

Tip LMFS 5.08/18/90 3.5SN BK BX

Veza Print

Veza Utična stezaljka

Visina 18.3 mm

AWG maks. 12

AWG min. 24

Boja proizvođača crna

Broj polova 14

Broj polova po redu 14

Broj redaka 1

Duljina 19.2 mm

Kontaktni materijal Bakrena legura pokositrena

Nazivna struja 20 A

Nazivna struja - zaokruženo 20 A

Nazivni napon 300 V

Poprečni presjek fleksibilan (maks.) 2.5 mm²

Poprečni presjek fleksibilan (min.) 0.25 mm²

Poprečni presjek krut (maks.) 2.5 mm²

Poprečni presjek krut (min.) 0.5 mm²

Rm 5 mm

Sadržaj 20 kom.

Širina 72.7 mm

Smjer parenja Vodoravno u odnosu na tiskanu ploču

Težina 20.6 g

Tip LMF 5.00/14/90 3.5SN BK BX

Tip LMF 5.00/14/90 3.5SN BK BX

Veza Print

Veza Utična stezaljka

Visina 18.3 mm

AWG maks. 12

AWG min. 24

Boja proizvođača crna

Broj polova 18

Broj polova po redu 18

Broj redaka 1

Duljina 19.2 mm

Kontaktni materijal Bakrena legura pokositrena

Nazivna struja 20 A

Nazivna struja - zaokruženo 20 A

Nazivni napon 300 V

Poprečni presjek fleksibilan (maks.) 2.5 mm²

Poprečni presjek fleksibilan (min.) 0.25 mm²

Poprečni presjek krut (maks.) 2.5 mm²

Poprečni presjek krut (min.) 0.5 mm²

Rm 5 mm

Sadržaj 15 sati

Širina 92.7 mm

Smjer parenja Vodoravno u odnosu na tiskanu ploču

Težina 26.4 g

Tip LMF 5.00/18/90 3.5SN BK BX

Tip LMF 5.00/18/90 3.5SN BK BX

Veza Print

Veza Utična stezaljka

Visina 18.3 mm

AWG maks. 12

AWG min. 24

Boja proizvođača crna

Broj polova 12

Broj polova po redu 12

Broj redaka 1

Duljina 15.2 mm

Kontaktni materijal Bakrena legura pokositrena

Nazivna struja 20 A

Nazivna struja - zaokruženo 20 A

Nazivni napon 300 V

Poprečni presjek fleksibilan (maks.) 2.5 mm²

Poprečni presjek fleksibilan (min.) 0.25 mm²

Poprečni presjek krut (maks.) 2.5 mm²

Poprečni presjek krut (min.) 0.5 mm²

Rm 5 mm

Sadržaj 25 kom.

Širina 62.7 mm

Smjer parenja Vodoravno u odnosu na tiskanu ploču

Težina 16.55 g

Tip LMFS 5.00/12/90 3.5SN BK BX

Tip LMFS 5.00/12/90 3.5SN BK BX

Veza Print

Veza Utična stezaljka

Visina 18.3 mm

AWG maks. 12

AWG min. 24

Boja proizvođača crna

Broj polova 17

Broj polova po redu 17

Broj redaka 1

Duljina 15.2 mm

Kontaktni materijal Bakrena legura pokositrena

Nazivna struja 20 A

Nazivna struja - zaokruženo 20 A

Nazivni napon 300 V

Poprečni presjek fleksibilan (maks.) 2.5 mm²

Poprečni presjek fleksibilan (min.) 0.25 mm²

Poprečni presjek krut (maks.) 2.5 mm²

Poprečni presjek krut (min.) 0.5 mm²

Rm 5 mm

Sadržaj 15 sati

Širina 87,7 mm

Smjer parenja Vodoravno u odnosu na tiskanu ploču

Težina 23.35 mm

Tip LMFS 5.00/17/90 3.5SN BK BX

Tip LMFS 5.00/17/90 3.5SN BK BX

Veza Print

Veza Utična stezaljka

Visina 18.3 mm

AWG maks. 12

AWG min. 24

Boja proizvođača crna

Broj polova 20

Broj polova po redu 20

Broj redaka 1

Duljina 15.2 mm

Kontaktni materijal Bakrena legura pokositrena

Nazivna struja 20 A

Nazivna struja - zaokruženo 20 A

Nazivni napon 300 V

Poprečni presjek fleksibilan (maks.) 2.5 mm²

Poprečni presjek fleksibilan (min.) 0.25 mm²

Poprečni presjek krut (maks.) 2.5 mm²

Poprečni presjek krut (min.) 0.5 mm²

Rm 5 mm

Sadržaj 15 sati

Širina 102,7 mm

Smjer parenja Vodoravno u odnosu na tiskanu ploču

Težina 27.4 g

Tip LMFS 5.00/20/90 3.5SN BK BX

Tip LMFS 5.00/20/90 3.5SN BK BX

Veza Print

Veza Utična stezaljka

Visina 18.3 mm

AWG maks. 12

AWG min. 24

Boja proizvođača crna

Broj polova 22

Broj polova po redu 22

Broj redaka 1

Duljina 19.2 mm

Kontaktni materijal Bakrena legura pokositrena

Nazivna struja 20 A

Nazivna struja - zaokruženo 20 A

Nazivni napon 300 V

Poprečni presjek fleksibilan (maks.) 2.5 mm²

Poprečni presjek fleksibilan (min.) 0.25 mm²

Poprečni presjek krut (maks.) 2.5 mm²

Poprečni presjek krut (min.) 0.5 mm²

Rm 5.08 mm

Sadržaj 10 kom.

Širina 114,38 mm

Smjer parenja Vodoravno u odnosu na tiskanu ploču

Težina 32.24 mm

Tip LMF 5.08/22/90 3.5SN BK BX

Tip LMF 5.08/22/90 3.5SN BK BX

Veza Print

Veza Utična stezaljka

Visina 18.3 mm

AWG maks. 12

AWG min. 24

Boja proizvođača crna

Broj polova 6

Broj polova po redu 6

Broj redaka 1

Duljina 15.2 mm

Kontaktni materijal Bakrena legura pokositrena

Nazivna struja 20 A

Nazivna struja - zaokruženo 20 A

Nazivni napon 300 V

Poprečni presjek fleksibilan (maks.) 2.5 mm²

Poprečni presjek fleksibilan (min.) 0.2 mm²

Poprečni presjek krut (maks.) 2.5 mm²

Poprečni presjek krut (min.) 0.2 mm²

Rm 5.08 mm

Sadržaj 45 sati

Širina 33.1 mm

Smjer parenja Vodoravno u odnosu na tiskanu ploču

Težina 8,41 g

Tip LMFS 5.08/06/90 3.5SN BK BX

Tip LMFS 5.08/06/90 3.5SN BK BX

Veza Print

Veza Utična stezaljka

Visina 18.3 mm

AWG maks. 8.

AWG min. 24

Boja proizvođača crna

Broj polova 11

Broj polova po redu 11

Broj redaka 1

Duljina 22,07 mm

Kontaktni materijal Elektrolit bakar konzervirano

Nazivna struja 35 A

Nazivna struja - zaokruženo 35 A

Nazivni napon 600 V

Niz LL

Poprečni presjek fleksibilan (maks.) 6 mm²

Poprečni presjek fleksibilan (min.) 0.5 mm²

Poprečni presjek krut (maks.) 6 mm²

Poprečni presjek krut (min.) 0.5 mm²

Rm 7.5 mm

Sadržaj 20 kom.

Širina 83.5 mm

Smjer parenja Vodoravno u odnosu na tiskanu ploču

Težina 39.65 mm

Tip LLF 7.50/11/90V 5.0SN BK BX

Tip LLF 7.50/11/90V 5.0SN BK BX

Veza GURITE GA s pogonom

Veza Print

Visina 36.55 mm

AWG maks. 14

AWG min. 28

Boja proizvođača crna

Broj polova 10

Broj polova po redu 10

Broj redaka 1

Duljina 10.5 mm

Kontaktni materijal slitina bakra

Nazivna struja 12A

Nazivna struja - zaokruženo 12A

Nazivni napon 300 V

Niz LSF

Poprečni presjek fleksibilan (maks.) 1.5 mm²

Poprečni presjek fleksibilan (min.) 0.2 mm²

Poprečni presjek krut (maks.) 1.5 mm²

Poprečni presjek krut (min.) 0.2 mm²

Posebnosti s PUSH-IN opružnim spojem

Rm 3.5 mm

Sadržaj 180 sati

Širina 35.7 mm

Smjer parenja Okomito na tiskanu ploču

Težina 8.03 g

Tip LSF-SMD 3.50/10/180 SN BK RL

Tip LSF-SMD 3.50/10/180 SN BK RL

Veza Print

Veza opružna kopča

Visina 16.3 mm

AWG maks. 14

AWG min. 24

Boja proizvođača zelena

Broj polova 5

Broj polova po redu 5

Broj redaka 1

Duljina 14.2 mm

Kontaktni materijal Cu legura, pokositrena

Nazivna struja 15A

Nazivna struja - zaokruženo 15A

Nazivni napon 300 V

Niz LM

Poprečni presjek fleksibilan (maks.) 2.5 mm²

Poprečni presjek fleksibilan (min.) 0.2 mm²

Poprečni presjek krut (maks.) 2.5 mm²

Poprečni presjek krut (min.) 0.2 mm²

Rm 5.08 mm

Sadržaj 50 kom.

Širina 25.95 mm

Smjer parenja Okomito na tiskanu ploču

Težina 5.99 g

Tip LM 5.08/05/180 3.5SN GN BX

Tip LM 5.08/05/180 3.5SN GN BX

Veza Print

Veza vijčani terminal

Visina 13.5 mm

AWG maks. 12

AWG min. 26

Boja proizvođača crna

Broj redaka 1

Duljina 11 mm

Kontaktni materijal Cu legura, pokositrena

Nazivna struja 20 A

Nazivna struja - zaokruženo 20 A

Nazivni napon 300 V

Niz LL

Poprečni presjek fleksibilan (maks.) 4 mm²

Poprečni presjek fleksibilan (min.) 0.5 mm²

Poprečni presjek krut (maks.) 6 mm²

Poprečni presjek krut (min.) 0.5 mm²

Rm 5.08 mm

Sadržaj 52 kom.

Širina 51.45 mm

Smjer parenja Vodoravno u odnosu na tiskanu ploču

Težina 14.8 g

Tip LL 5.08/10/90 3.2SN BK BX

Tip LL 5.08/10/90 3.2SN BK BX

Veza Print

Veza vijčani terminal

Visina 20.3 mm

Broj polova 8.

Duljina 24.10 mm

Materijal kućišta PA

Nazivna struja 41 A

Nazivna struja - zaokruženo 41 A

Nazivni napon 1000 V

Niz SPT

Poprečni presjek fleksibilan (maks.) 6 mm²

Poprečni presjek fleksibilan (min.) 0.20 mm²

Poprečni presjek krut (maks.) 10 mm²

Poprečni presjek krut (min.) 0.20 mm²

Rm 7,50 mm

Sadržaj 50 kom.

Širina 61.80 mm

Tip SPT 5/ 8-H-7,5-ZB

Veza lemljenje

Veza Print

Visina 19 mm

AWG maks. 12

AWG min. 26

Boja proizvođača naranča

Broj polova 11

Broj polova po redu 11

Broj redaka 1

Duljina 10.84 mm

Kontaktni materijal Cu legura, pokositrena

Nazivna struja 20 A

Nazivna struja - zaokruženo 20 A

Nazivni napon 300 V

Niz LL

Poprečni presjek fleksibilan (maks.) 4 mm²

Poprečni presjek fleksibilan (min.) 0.5 mm²

Poprečni presjek krut (maks.) 6 mm²

Poprečni presjek krut (min.) 0.5 mm²

Rm 5 mm

Sadržaj 50 kom.

Širina 55.64 mm

Smjer parenja Vodoravno u odnosu na tiskanu ploču

Težina 19.25 g

Tip LL1N 5.00/11/90 3.2SN OR BX

Tip LL1N 5.00/11/90 3.2SN OR BX

Veza Print

Veza vijčani terminal

Visina 34.3 mm

AWG maks. 14

AWG min. 24

Boja proizvođača crna

Broj polova 22

Broj polova po redu 22

Broj redaka 2

Duljina 21.6 mm

Kontaktni materijal Cu legura, pokositrena

Nazivna struja 15A

Nazivna struja - zaokruženo 15A

Nazivni napon 300 V

Niz LM

Poprečni presjek fleksibilan (maks.) 2.5 mm²

Poprečni presjek fleksibilan (min.) 0.2 mm²

Poprečni presjek krut (maks.) 2.5 mm²

Poprečni presjek krut (min.) 0.2 mm²

Rm 5.08 mm

Sadržaj 20 kom.

Širina 59.42 mm

Smjer parenja Vodoravno u odnosu na tiskanu ploču

Težina 32.4 g

Tip LM2N 5.08/22/90 3.5SN BK BX

Tip LM2N 5.08/22/90 3.5SN BK BX

Veza Print

Veza vijčani terminal

Visina 28.7 mm

AWG maks. 16

AWG min. 28

Boja proizvođača naranča

Broj polova 4

Broj polova po redu 4

Broj redaka 1

Duljina 6.8 mm

Kontaktni materijal Cu legura, pokositrena

Nazivna struja 10 A

Nazivna struja - zaokruženo 10 A

Nazivni napon 300 V

Niz PS

Poprečni presjek fleksibilan (maks.) 1.5 mm²

Poprečni presjek fleksibilan (min.) 0.2 mm²

Poprečni presjek krut (maks.) 1.5 mm²

Poprečni presjek krut (min.) 0.2 mm²

Rm 3.5 mm

Sadržaj 100 kom.

Širina 14.46 mm

Smjer parenja Vodoravno u odnosu na tiskanu ploču

Težina 1.92 g

Tip PS 3.50/04/90 3.5SN OR BX

Tip PS 3.50/04/90 3.5SN OR BX

Veza Print

Veza vijčani terminal

Visina 11.9 mm

AWG maks. 14

AWG min. 28

Boja proizvođača crna

Broj polova 2

Broj polova po redu 2

Broj redaka 1

Duljina 10.5 mm

Kontaktni materijal slitina bakra

Nazivna struja 12A

Nazivna struja - zaokruženo 12A

Nazivni napon 300 V

Niz LSF

Poprečni presjek fleksibilan (maks.) 1.5 mm²

Poprečni presjek fleksibilan (min.) 0.2 mm²

Poprečni presjek krut (maks.) 1.5 mm²

Poprečni presjek krut (min.) 0.2 mm²

Posebnosti s PUSH-IN opružnim spojem

Rm 3.5 mm

Sadržaj 235 kom

Širina 7.7 mm

Smjer parenja Okomito na tiskanu ploču

Težina 1.606 g

Tip LSF-SMD 3.50/02/180 SN BK RL

Tip LSF-SMD 3.50/02/180 SN BK RL

Veza opružna kopča

Veza Print

Visina 16.3 mm

AWG maks. 12

AWG min. 26

Boja proizvođača naranča

Broj polova 3.

Broj polova po redu 3.

Broj redaka 1

Duljina 11 mm

Kontaktni materijal Cu legura, pokositrena

Nazivna struja 20 A

Nazivna struja - zaokruženo 20 A

Nazivni napon 300 V

Niz LL

Poprečni presjek fleksibilan (maks.) 4 mm²

Poprečni presjek fleksibilan (min.) 0.5 mm²

Poprečni presjek krut (maks.) 6 mm²

Poprečni presjek krut (min.) 0.5 mm²

Rm 5 mm

Sadržaj 100 kom.

Širina 22.75 mm

Smjer parenja Vodoravno u odnosu na tiskanu ploču

Težina 4.64 g

Tip LL 5.00/03/90 3.2SN OR BX

Tip LL 5.00/03/90 3.2SN OR BX

Veza Print

Veza vijčani terminal

Visina 14.2 mm

AWG maks. 14

AWG min. 26

Boja proizvođača crna

Broj polova 2

Broj polova po redu 2

Broj redaka 1

Duljina 14.5 mm

Kontaktni materijal Cu legura, pokositrena

Nazivna struja 15A

Nazivna struja - zaokruženo 15A

Nazivni napon 300 V

Niz LMZF

Poprečni presjek fleksibilan (maks.) 2.5 mm²

Poprečni presjek fleksibilan (min.) 0.13 mm²

Poprečni presjek krut (maks.) 2.5 mm²

Poprečni presjek krut (min.) 0.13 mm²

Rm 5 mm

Sadržaj 100 kom.

Širina 12.98 mm

Smjer parenja Schräg zur Leiterplatte

Težina 2.82 g

Tip LMZFL 5/2/135 3.5SW

Tip LMZFL 5/2/135 3.5SW

Veza opružna kopča

Veza Print

Visina 20.24 mm

AWG maks. 14

AWG min. 24

Boja proizvođača naranča

Broj polova 3.

Broj polova po redu 3.

Broj redaka 1

Duljina 11.2 mm

Kontaktni materijal Cu legura, pokositrena

Materijal kućišta poliamid

Nazivna struja 15A

Nazivna struja - zaokruženo 15A

Nazivni napon 300 V

Niz LM

Poprečni presjek fleksibilan (maks.) 1.5 mm²

Poprečni presjek fleksibilan (min.) 0.2 mm²

Poprečni presjek krut (maks.) 2.5 mm²

Poprečni presjek krut (min.) 0.2 mm²

Rm 5.08 mm

Sadržaj 100 kom.

Širina 16.24 mm

Smjer parenja Vodoravno u odnosu na tiskanu ploču

Težina 5.232 g

Tip LM1H 5.08/03/90 3.5SN OR BX

Tip LM1H 5.08/03/90 3.5SN OR BX

Veza Print

Veza vijčani terminal

Visina 40.1 mm

AWG maks. 8.

AWG min. 22

Boja proizvođača zelena

Broj polova 3.

Broj polova po redu 3.

Broj redaka 1

Duljina 18.3 mm

Kontaktni materijal Elektrolit bakar konzervirano

Materijal kućišta Poliamid 6.6

Nazivna struja 65 A

Nazivna struja - zaokruženo 65 A

Nazivni napon 300 V

Niz LU

Poprečni presjek fleksibilan (maks.) 16 mm²

Poprečni presjek fleksibilan (min.) 0.5 mm²

Poprečni presjek krut (maks.) 16 mm²

Poprečni presjek krut (min.) 0.5 mm²

Rm 10.16 mm

Sadržaj 20 kom.

Širina 30.48 mm

Smjer parenja Vodoravno u odnosu na tiskanu ploču

Težina 30.75 g

Tip LU 10.16/03/90 4STI 3.2SN GN BX

Tip LU 10.16/03/90 4STI 3.2SN GN BX

Veza Print

Veza vijčani terminal

Visina 31.7 mm

AWG maks. 6

AWG min. 22

Broj polova 3.

Broj polova po redu 3.

Kontaktni materijal Elektrolit bakar konzervirano

Nazivna struja 58 A

Nazivna struja - zaokruženo 58 A

Nazivni napon 300 V

Niz LUP

Poprečni presjek fleksibilan (maks.) 16 mm²

Poprečni presjek fleksibilan (min.) 0.5 mm²

Poprečni presjek krut (maks.) 16 mm²

Poprečni presjek krut (min.) 0.5 mm²

Rm 10.16 mm

Sadržaj 500 sati

Smjer parenja Vodoravno u odnosu na tiskanu ploču

Težina 27,71 g

Tip LUP 10.16/03/90 3.2SN GN BX

Tip LUP 10.16/03/90 3.2SN GN BX

Veza Print

Veza vijčani terminal

AWG maks. 6

AWG min. 22

Broj polova 5

Broj polova po redu 5

Kontaktni materijal Elektrolit bakar konzervirano

Nazivna struja 58 A

Nazivna struja - zaokruženo 58 A

Nazivni napon 300 V

Niz LUP

Poprečni presjek fleksibilan (maks.) 16 mm²

Poprečni presjek fleksibilan (min.) 0.5 mm²

Poprečni presjek krut (maks.) 16 mm²

Poprečni presjek krut (min.) 0.5 mm²

Rm 10.16 mm

Sadržaj 500 sati

Smjer parenja Vodoravno u odnosu na tiskanu ploču

Težina 46,16g

Tip LUP 10.16/05/90 3.2SN GN BX

Tip LUP 10.16/05/90 3.2SN GN BX

Veza Print

Veza vijčani terminal

AWG maks. 6

AWG min. 22

Boja proizvođača Sivog šljunka

Broj polova 2

Broj polova po redu 2

Broj redaka 1

Duljina 25.1 mm

Kontaktni materijal Elektrolit bakar konzervirano

Nazivna struja 51 A

Nazivna struja - zaokruženo 51 A

Nazivni napon 600 V

Niz LUP

Poprečni presjek fleksibilan (maks.) 16 mm²

Poprečni presjek fleksibilan (min.) 0.5 mm²

Poprečni presjek krut (maks.) 16 mm²

Poprečni presjek krut (min.) 0.5 mm²

Rm 10.16 mm

Sadržaj 20 kom.

Širina 21.12 mm

Smjer parenja Vodoravno u odnosu na tiskanu ploču

Težina 18.42 g

Tip LUP 10.16/02/90V 5.0SN GY BX

Tip LUP 10.16/02/90V 5.0SN GY BX

Veza Print

Veza vijčani terminal

Visina 36.5 mm

AWG maks. 6

AWG min. 22

Boja proizvođača Sivog šljunka

Broj polova 6

Broj polova po redu 6

Broj redaka 1

Duljina 25.1 mm

Kontaktni materijal Elektrolit bakar konzervirano

Nazivna struja 51 A

Nazivna struja - zaokruženo 51 A

Nazivni napon 600 V

Niz LUP

Poprečni presjek fleksibilan (maks.) 16 mm²

Poprečni presjek fleksibilan (min.) 0.5 mm²

Poprečni presjek krut (maks.) 16 mm²

Poprečni presjek krut (min.) 0.5 mm²

Rm 10.16 mm

Sadržaj 20 kom.

Širina 61.76 mm

Smjer parenja Vodoravno u odnosu na tiskanu ploču

Težina 55,01 g

Tip LUP 10.16/06/90V 5.0SN GY BX

Tip LUP 10.16/06/90V 5.0SN GY BX

Veza Print

Veza vijčani terminal

Visina 36.5 mm

AWG maks. 6

AWG min. 22

Boja proizvođača Sivog šljunka

Broj polova 8.

Broj polova po redu 8.

Broj redaka 1

Duljina 25.1 mm

Kontaktni materijal Elektrolit bakar konzervirano

Nazivna struja 51 A

Nazivna struja - zaokruženo 51 A

Nazivni napon 600 V

Niz LUP

Poprečni presjek fleksibilan (maks.) 16 mm²

Poprečni presjek fleksibilan (min.) 0.5 mm²

Poprečni presjek krut (maks.) 16 mm²

Poprečni presjek krut (min.) 0.5 mm²

Rm 10.16 mm

Sadržaj 20 kom.

Širina 82.08 mm

Smjer parenja Vodoravno u odnosu na tiskanu ploču

Težina 73.7 mm

Tip LUP 10.16/08/90V 5.0SN GY BX

Tip LUP 10.16/08/90V 5.0SN GY BX

Veza Print

Veza vijčani terminal

Visina 36.5 mm

AWG maks. 6

AWG min. 22

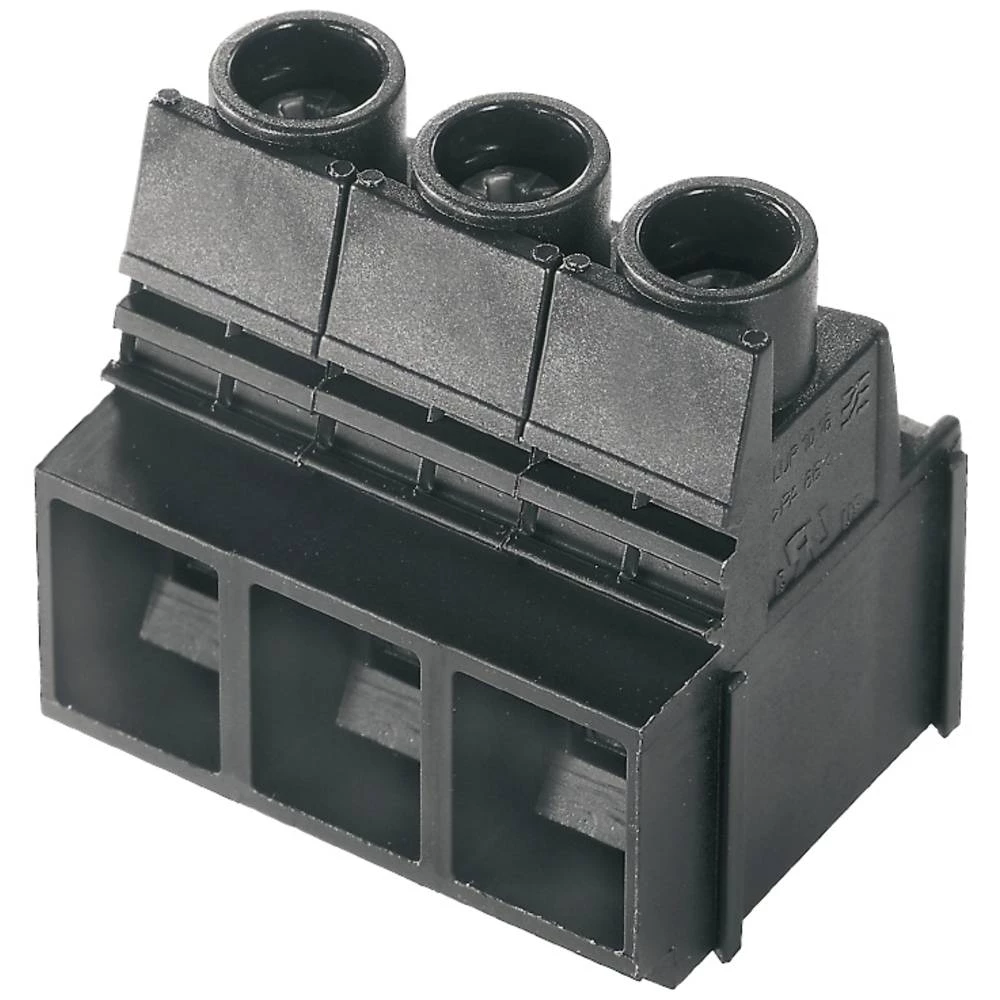

Boja proizvođača crna

Broj polova 3.

Broj polova po redu 3.

Broj redaka 1

Duljina 25.1 mm

Kontaktni materijal Elektrolit bakar konzervirano

Nazivna struja 58 A

Nazivna struja - zaokruženo 58 A

Nazivni napon 300 V

Niz LUP

Poprečni presjek fleksibilan (maks.) 16 mm²

Poprečni presjek fleksibilan (min.) 0.5 mm²

Poprečni presjek krut (maks.) 16 mm²

Poprečni presjek krut (min.) 0.5 mm²

Rm 10.16 mm

Sadržaj 20 kom.

Širina 31.28 mm
