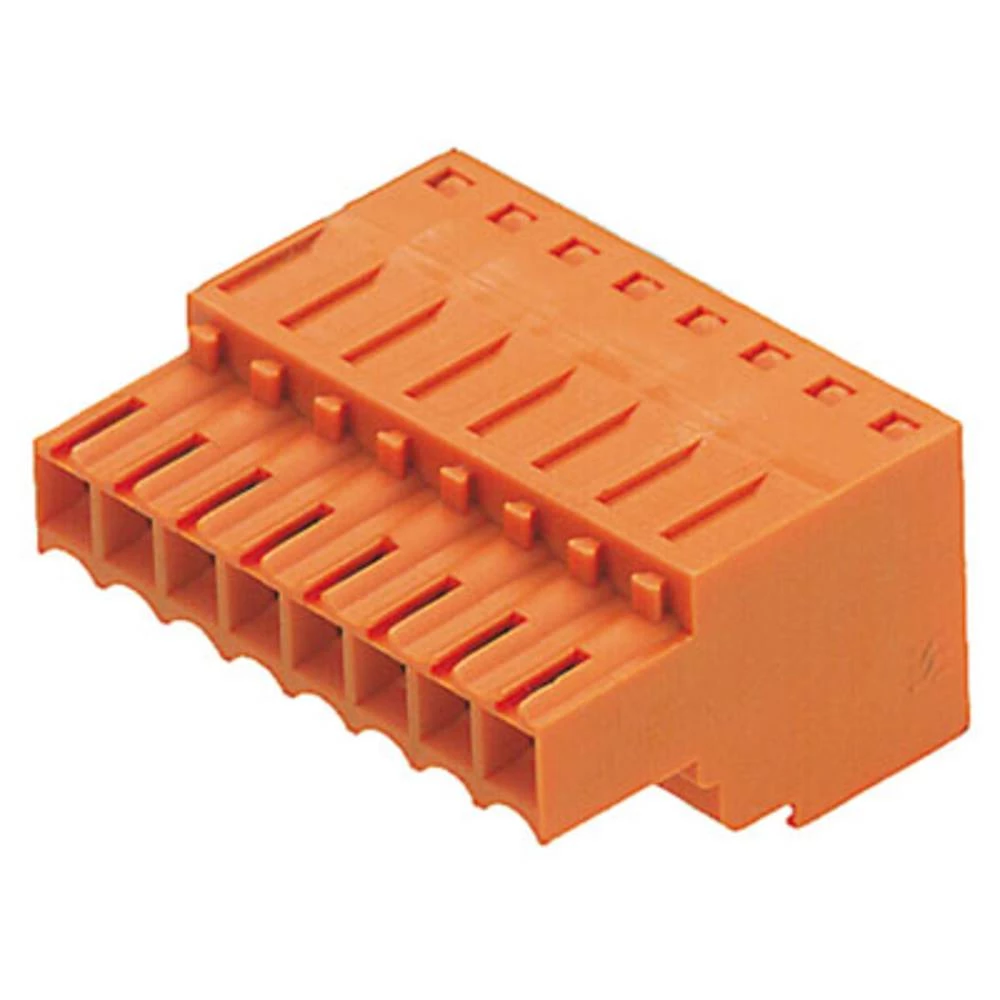

Sustavi višestrukih pinskih konektora, sustavi višestrukih ženskih konektora

AWG maks. 14

AWG min. 26

Broj polova po redu 9

Broj redaka 1

Dim. (D x Š x V) 13.00 x 31.50 x 21.90 mm

Duljina 13.00 mm

Konektorski sustav žica do ploče

Kontaktni materijal Cu legura, pokositrena

Maksimalni presjek 1.50 mm²

Materijal kućišta PBT

Minimalni presjek 0.20 mm²

Nazivna struja 10 A

Nazivna struja - zaokruženo 10 A

Nazivni napon 300 V

Niz BL/SL

Oblikovati konektor, ravni

Rm 3,50 mm

Sadržaj 50 kom.

Širina 31.50 mm

Smjer parenja Okomito na tiskanu ploču

Tip BLZF 3.50/09/180 SN OR BX

Ukupan broj polova 9

Veza opružna kopča

Veza Utikač

Visina 21.90 mm

AWG maks. 14

AWG min. 26

Broj polova po redu 11

Broj redaka 1

Dim. (D x Š x V) 13.00 x 38.50 x 21.90 mm

Duljina 13.00 mm

Konektorski sustav žica do ploče

Kontaktni materijal Cu legura, pokositrena

Maksimalni presjek 1.50 mm²

Materijal kućišta PBT

Minimalni presjek 0.20 mm²

Nazivna struja 10 A

Nazivna struja - zaokruženo 10 A

Nazivni napon 300 V

Niz BL/SL

Oblikovati konektor, ravni

Rm 3,50 mm

Sadržaj 50 kom.

Širina 38.50 mm

Smjer parenja Okomito na tiskanu ploču

Tip BLZF 3.50/11/180 SN OR BX

Ukupan broj polova 11

Veza opružna kopča

Veza Utikač

Visina 21.90 mm

AWG maks. 14

AWG min. 26

Broj polova po redu 12

Broj redaka 1

Dim. (D x Š x V) 13.00 x 42.00 x 21.90 mm

Duljina 13.00 mm

Konektorski sustav žica do ploče

Kontaktni materijal Cu legura, pokositrena

Maksimalni presjek 1.50 mm²

Materijal kućišta PBT

Minimalni presjek 0.20 mm²

Nazivna struja 10 A

Nazivna struja - zaokruženo 10 A

Nazivni napon 300 V

Niz BL/SL

Oblikovati konektor, ravni

Rm 3,50 mm

Sadržaj 50 kom.

Širina 42.00 mm

Smjer parenja Okomito na tiskanu ploču

Tip BLZF 3.50/12/180 SN OR BX

Ukupan broj polova 12

Veza opružna kopča

Veza Utikač

Visina 21.90 mm

AWG maks. 14

AWG min. 26

Broj polova po redu 18

Broj redaka 1

Dim. (D x Š x V) 13.00 x 63.00 x 21.90 mm

Duljina 13.00 mm

Konektorski sustav žica do ploče

Kontaktni materijal Cu legura, pokositrena

Maksimalni presjek 1.50 mm²

Materijal kućišta PBT

Minimalni presjek 0.20 mm²

Nazivna struja 10 A

Nazivna struja - zaokruženo 10 A

Nazivni napon 300 V

Niz BL/SL

Oblikovati konektor, ravni

Rm 3,50 mm

Sadržaj 20 kom.

Širina 63.00 mm

Smjer parenja Okomito na tiskanu ploču

Tip BLZF 3.50/18/180 SN OR BX

Ukupan broj polova 18

Veza opružna kopča

Veza Utikač

Visina 21.90 mm

AWG maks. 14

AWG min. 26

Broj polova po redu 2

Broj redaka 1

Dim. (D x Š x V) 7.00 x 21.90 x 13.00 mm

Duljina 7.00 mm

Konektorski sustav žica do ploče

Kontaktni materijal Cu legura, pokositrena

Maksimalni presjek 1.50 mm²

Materijal kućišta PBT

Minimalni presjek 0.20 mm²

Nazivna struja 10 A

Nazivna struja - zaokruženo 10 A

Nazivni napon 300 V

Niz BL/SL

Oblikovati konektor, ravni

Rm 3,50 mm

Sadržaj 100 kom.

Širina 21.90 mm

Smjer parenja Okomito na tiskanu ploču

Tip BLZF 3.50/02/180 SN BK BX

Ukupan broj polova 2

Veza opružna kopča

Veza Utikač

Visina 13.00 mm

AWG maks. 14

AWG min. 26

Broj polova po redu 3.

Broj redaka 1

Dim. (D x Š x V) 10.50 x 21.90 x 13.00 mm

Duljina 10.50 mm

Konektorski sustav žica do ploče

Kontaktni materijal Cu legura, pokositrena

Maksimalni presjek 1.50 mm²

Materijal kućišta PBT

Minimalni presjek 0.20 mm²

Nazivna struja 10 A

Nazivna struja - zaokruženo 10 A

Nazivni napon 300 V

Niz BL/SL

Oblikovati konektor, ravni

Rm 3,50 mm

Sadržaj 100 kom.

Širina 21.90 mm

Smjer parenja Okomito na tiskanu ploču

Tip BLZF 3.50/03/180 SN BK BX

Ukupan broj polova 3.

Veza opružna kopča

Veza Utikač

Visina 13.00 mm

AWG maks. 14

AWG min. 26

Broj polova po redu 4

Broj redaka 1

Dim. (D x Š x V) 13.00 x 21.90 x 14.00 mm

Duljina 13.00 mm

Konektorski sustav žica do ploče

Kontaktni materijal Cu legura, pokositrena

Maksimalni presjek 1.50 mm²

Materijal kućišta PBT

Minimalni presjek 0.20 mm²

Nazivna struja 10 A

Nazivna struja - zaokruženo 10 A

Nazivni napon 300 V

Niz BL/SL

Oblikovati konektor, ravni

Rm 3,50 mm

Sadržaj 100 kom.

Širina 21.90 mm

Smjer parenja Okomito na tiskanu ploču

Tip BLZF 3.50/04/180 SN BK BX

Ukupan broj polova 4

Veza opružna kopča

Veza Utikač

Visina 14.00 mm

AWG maks. 14

AWG min. 26

Broj polova po redu 5

Broj redaka 1

Dim. (D x Š x V) 13.00 x 21.90 x 17.50 mm

Duljina 13.00 mm

Konektorski sustav žica do ploče

Kontaktni materijal Cu legura, pokositrena

Maksimalni presjek 1.50 mm²

Materijal kućišta PBT

Minimalni presjek 0.20 mm²

Nazivna struja 10 A

Nazivna struja - zaokruženo 10 A

Nazivni napon 300 V

Niz BL/SL

Oblikovati konektor, ravni

Rm 3,50 mm

Sadržaj 50 kom.

Širina 21.90 mm

Smjer parenja Okomito na tiskanu ploču

Tip BLZF 3.50/05/180 SN BK BX

Ukupan broj polova 5

Veza opružna kopča

Veza Utikač

Visina 17.50 mm

AWG maks. 14

AWG min. 26

Broj polova po redu 6

Broj redaka 1

Dim. (D x Š x V) 13.00 x 21.90 x 21.00 mm

Duljina 13.00 mm

Konektorski sustav žica do ploče

Kontaktni materijal Cu legura, pokositrena

Maksimalni presjek 1.50 mm²

Materijal kućišta PBT

Minimalni presjek 0.20 mm²

Nazivna struja 10 A

Nazivna struja - zaokruženo 10 A

Nazivni napon 300 V

Niz BL/SL

Oblikovati konektor, ravni

Rm 3,50 mm

Sadržaj 50 kom.

Širina 21.90 mm

Smjer parenja Okomito na tiskanu ploču

Tip BLZF 3.50/06/180 SN BK BX

Ukupan broj polova 6

Veza opružna kopča

Veza Utikač

Visina 21.00 mm

AWG maks. 14

AWG min. 26

Broj polova po redu 8.

Broj redaka 1

Dim. (D x Š x V) 13.00 x 28.00 x 21.90 mm

Duljina 13.00 mm

Konektorski sustav žica do ploče

Kontaktni materijal Cu legura, pokositrena

Maksimalni presjek 1.50 mm²

Materijal kućišta PBT

Minimalni presjek 0.20 mm²

Nazivna struja 10 A

Nazivna struja - zaokruženo 10 A

Nazivni napon 300 V

Niz BL/SL

Oblikovati konektor, ravni

Rm 3,50 mm

Sadržaj 50 kom.

Širina 28.00 mm

Smjer parenja Okomito na tiskanu ploču

Tip BLZF 3.50/08/180 SN BK BX

Ukupan broj polova 8.

Veza opružna kopča

Veza Utikač

Visina 21.90 mm

AWG maks. 14

AWG min. 26

Broj polova po redu 10

Broj redaka 1

Dim. (D x Š x V) 13.00 x 35.00 x 21.90 mm

Duljina 13.00 mm

Konektorski sustav žica do ploče

Kontaktni materijal Cu legura, pokositrena

Maksimalni presjek 1.50 mm²

Materijal kućišta PBT

Minimalni presjek 0.20 mm²

Nazivna struja 10 A

Nazivna struja - zaokruženo 10 A

Nazivni napon 300 V

Niz BL/SL

Oblikovati konektor, ravni

Rm 3,50 mm

Sadržaj 50 kom.

Širina 35.00 mm

Smjer parenja Okomito na tiskanu ploču

Tip BLZF 3.50/10/180 SN BK BX

Ukupan broj polova 10

Veza opružna kopča

Veza Utikač

Visina 21.90 mm

AWG maks. 14

AWG min. 26

Broj polova po redu 12

Broj redaka 1

Dim. (D x Š x V) 13.00 x 42.00 x 21.90 mm

Duljina 13.00 mm

Konektorski sustav žica do ploče

Kontaktni materijal Cu legura, pokositrena

Maksimalni presjek 1.50 mm²

Materijal kućišta PBT

Minimalni presjek 0.20 mm²

Nazivna struja 10 A

Nazivna struja - zaokruženo 10 A

Nazivni napon 300 V

Niz BL/SL

Oblikovati konektor, ravni

Rm 3,50 mm

Sadržaj 50 kom.

Širina 42.00 mm

Smjer parenja Okomito na tiskanu ploču

Tip BLZF 3.50/12/180 SN BK BX

Ukupan broj polova 12

Veza opružna kopča

Veza Utikač

Visina 21.90 mm

AWG maks. 14

AWG min. 26

Broj polova po redu 24

Broj redaka 1

Dim. (D x Š x V) 13.00 x 84.00 x 21.90 mm

Duljina 13.00 mm

Konektorski sustav žica do ploče

Kontaktni materijal Cu legura, pokositrena

Maksimalni presjek 1.50 mm²

Materijal kućišta PBT

Minimalni presjek 0.20 mm²

Nazivna struja 10 A

Nazivna struja - zaokruženo 10 A

Nazivni napon 300 V

Niz BL/SL

Oblikovati konektor, ravni

Rm 3,50 mm

Sadržaj 20 kom.

Širina 84.00 mm

Smjer parenja Okomito na tiskanu ploču

Tip BLZF 3.50/24/180 SN BK BX

Ukupan broj polova 24

Veza opružna kopča

Veza Utikač

Visina 21.90 mm

AWG maks. 14

AWG min. 26

Broj polova po redu 3.

Broj redaka 1

Dim. (D x Š x V) 13.00 x 21.90 x 17.50 mm

Duljina 13.00 mm

Konektorski sustav žica do ploče

Kontaktni materijal Cu legura, pokositrena

Maksimalni presjek 1.50 mm²

Materijal kućišta PBT

Minimalni presjek 0.20 mm²

Nazivna struja 10 A

Nazivna struja - zaokruženo 10 A

Nazivni napon 300 V

Niz BL/SL

Oblikovati konektor, ravni

Posebnosti s vijčanim zaključavanjem

Rm 3,50 mm

Sadržaj 100 kom.

Širina 21.90 mm

Smjer parenja Okomito na tiskanu ploču

Tip BLZF 3.50/03/180F SN OR BX

Ukupan broj polova 3.

Veza opružna kopča

Veza Utikač

Visina 17.50 mm

AWG maks. 14

AWG min. 26

Broj polova po redu 4

Broj redaka 1

Dim. (D x Š x V) 13.00 x 21.90 x 21.00 mm

Duljina 13.00 mm

Konektorski sustav žica do ploče

Kontaktni materijal Cu legura, pokositrena

Maksimalni presjek 1.50 mm²

Materijal kućišta PBT

Minimalni presjek 0.20 mm²

Nazivna struja 10 A

Nazivna struja - zaokruženo 10 A

Nazivni napon 300 V

Niz BL/SL

Oblikovati konektor, ravni

Posebnosti s vijčanim zaključavanjem

Rm 3,50 mm

Sadržaj 100 kom.

Širina 21.90 mm

Smjer parenja Okomito na tiskanu ploču

Tip BLZF 3.50/04/180F SN OR BX

Ukupan broj polova 4

Veza opružna kopča

Veza Utikač

Visina 21.00 mm

AWG maks. 14

AWG min. 26

Broj polova po redu 5

Broj redaka 1

Dim. (D x Š x V) 13.00 x 24.50 x 21.90 mm

Duljina 13.00 mm

Konektorski sustav žica do ploče

Kontaktni materijal Cu legura, pokositrena

Maksimalni presjek 1.50 mm²

Materijal kućišta PBT

Minimalni presjek 0.20 mm²

Nazivna struja 10 A

Nazivna struja - zaokruženo 10 A

Nazivni napon 300 V

Niz BL/SL

Oblikovati konektor, ravni

Posebnosti s vijčanim zaključavanjem

Rm 3,50 mm

Sadržaj 50 kom.

Širina 24.50 mm

Smjer parenja Okomito na tiskanu ploču

Tip BLZF 3.50/05/180F SN OR BX

Ukupan broj polova 5

Veza opružna kopča

Veza Utikač

Visina 21.90 mm

AWG maks. 14

AWG min. 26

Broj polova po redu 6

Broj redaka 1

Dim. (D x Š x V) 13.00 x 28.00 x 21.90 mm

Duljina 13.00 mm

Konektorski sustav žica do ploče

Kontaktni materijal Cu legura, pokositrena

Maksimalni presjek 1.50 mm²

Materijal kućišta PBT

Minimalni presjek 0.20 mm²

Nazivna struja 10 A

Nazivna struja - zaokruženo 10 A

Nazivni napon 300 V

Niz BL/SL

Oblikovati konektor, ravni

Posebnosti s vijčanim zaključavanjem

Rm 3,50 mm

Sadržaj 50 kom.

Širina 28.00 mm

Smjer parenja Okomito na tiskanu ploču

Tip BLZF 3.50/06/180F SN OR BX

Ukupan broj polova 6

Veza opružna kopča

Veza Utikač

Visina 21.90 mm

AWG maks. 14

AWG min. 26

Broj polova po redu 8.

Broj redaka 1

Dim. (D x Š x V) 13.00 x 35.00 x 21.90 mm

Duljina 13.00 mm

Konektorski sustav žica do ploče

Kontaktni materijal Cu legura, pokositrena

Maksimalni presjek 1.50 mm²

Materijal kućišta PBT

Minimalni presjek 0.20 mm²

Nazivna struja 10 A

Nazivna struja - zaokruženo 10 A

Nazivni napon 300 V

Niz BL/SL

Oblikovati konektor, ravni

Posebnosti s vijčanim zaključavanjem

Rm 3,50 mm

Sadržaj 50 kom.

Širina 35.00 mm

Smjer parenja Okomito na tiskanu ploču

Tip BLZF 3.50/08/180F SN OR BX

Ukupan broj polova 8.

Veza opružna kopča

Veza Utikač

Visina 21.90 mm

AWG maks. 14

AWG min. 26

Broj polova po redu 9

Broj redaka 1

Dim. (D x Š x V) 13.00 x 38.50 x 21.90 mm

Duljina 13.00 mm

Konektorski sustav žica do ploče

Kontaktni materijal Cu legura, pokositrena

Maksimalni presjek 1.50 mm²

Materijal kućišta PBT

Minimalni presjek 0.20 mm²

Nazivna struja 10 A

Nazivna struja - zaokruženo 10 A

Nazivni napon 300 V

Niz BL/SL

Oblikovati konektor, ravni

Posebnosti s vijčanim zaključavanjem

Rm 3,50 mm

Sadržaj 50 kom.

Širina 38.50 mm

Smjer parenja Okomito na tiskanu ploču

Tip BLZF 3.50/09/180F SN OR BX

Ukupan broj polova 9

Veza opružna kopča

Veza Utikač

Visina 21.90 mm

AWG maks. 14

AWG min. 26

Broj polova po redu 10

Broj redaka 1

Dim. (D x Š x V) 13.00 x 42.00 x 21.90 mm

Duljina 13.00 mm

Konektorski sustav žica do ploče

Kontaktni materijal Cu legura, pokositrena

Maksimalni presjek 1.50 mm²

Materijal kućišta PBT

Minimalni presjek 0.20 mm²

Nazivna struja 10 A

Nazivna struja - zaokruženo 10 A

Nazivni napon 300 V

Niz BL/SL

Oblikovati konektor, ravni

Posebnosti s vijčanim zaključavanjem

Rm 3,50 mm

Sadržaj 50 kom.

Širina 42.00 mm

Smjer parenja Okomito na tiskanu ploču

Tip BLZF 3.50/10/180F SN OR BX

Ukupan broj polova 10

Veza opružna kopča

Veza Utikač

Visina 21.90 mm

AWG maks. 14

AWG min. 26

Broj polova po redu 12

Broj redaka 1

Dim. (D x Š x V) 13.00 x 49.00 x 21.90 mm

Duljina 13.00 mm

Konektorski sustav žica do ploče

Kontaktni materijal Cu legura, pokositrena

Maksimalni presjek 1.50 mm²

Materijal kućišta PBT

Minimalni presjek 0.20 mm²

Nazivna struja 10 A

Nazivna struja - zaokruženo 10 A

Nazivni napon 300 V

Niz BL/SL

Oblikovati konektor, ravni

Posebnosti s vijčanim zaključavanjem

Rm 3,50 mm

Sadržaj 50 kom.

Širina 49.00 mm

Smjer parenja Okomito na tiskanu ploču

Tip BLZF 3.50/12/180F SN OR BX

Ukupan broj polova 12

Veza opružna kopča

Veza Utikač

Visina 21.90 mm

AWG maks. 14

AWG min. 26

Broj polova po redu 15

Broj redaka 1

Dim. (D x Š x V) 13.00 x 59.50 x 21.90 mm

Duljina 13.00 mm

Konektorski sustav žica do ploče

Kontaktni materijal Cu legura, pokositrena

Maksimalni presjek 1.50 mm²

Materijal kućišta PBT

Minimalni presjek 0.20 mm²

Nazivna struja 10 A

Nazivna struja - zaokruženo 10 A

Nazivni napon 300 V

Niz BL/SL

Oblikovati konektor, ravni

Posebnosti s vijčanim zaključavanjem

Rm 3,50 mm

Sadržaj 50 kom.

Širina 59.50 mm

Smjer parenja Okomito na tiskanu ploču

Tip BLZF 3.50/15/180F SN OR BX

Ukupan broj polova 15

Veza opružna kopča

Veza Utikač

Visina 21.90 mm

AWG maks. 14

AWG min. 26

Broj polova po redu 16

Broj redaka 1

Dim. (D x Š x V) 13.00 x 63.00 x 21.90 mm

Duljina 13.00 mm

Konektorski sustav žica do ploče

Kontaktni materijal Cu legura, pokositrena

Maksimalni presjek 1.50 mm²

Materijal kućišta PBT

Minimalni presjek 0.20 mm²

Nazivna struja 10 A

Nazivna struja - zaokruženo 10 A

Nazivni napon 300 V

Niz BL/SL

Oblikovati konektor, ravni

Posebnosti s vijčanim zaključavanjem

Rm 3,50 mm

Sadržaj 50 kom.

Širina 63.00 mm

Smjer parenja Okomito na tiskanu ploču

Tip BLZF 3.50/16/180F SN OR BX

Ukupan broj polova 16

Veza opružna kopča

Veza Utikač

Visina 21.90 mm

AWG maks. 14

AWG min. 26

Broj polova po redu 3.

Broj redaka 1

Dim. (D x Š x V) 13.00 x 21.90 x 17.50 mm

Duljina 13.00 mm

Konektorski sustav žica do ploče

Kontaktni materijal Cu legura, pokositrena

Maksimalni presjek 1.50 mm²

Materijal kućišta PBT

Minimalni presjek 0.20 mm²

Nazivna struja 10 A

Nazivna struja - zaokruženo 10 A

Nazivni napon 300 V

Niz BL/SL

Oblikovati konektor, ravni

Posebnosti s vijčanim zaključavanjem

Rm 3,50 mm

Sadržaj 100 kom.

Širina 21.90 mm

Smjer parenja Okomito na tiskanu ploču

Tip BLZF 3.50/03/180F SN BK BX

Ukupan broj polova 3.

Veza opružna kopča

Veza Utikač

Visina 17.50 mm

AWG maks. 14

AWG min. 26

Broj polova po redu 5

Broj redaka 1

Dim. (D x Š x V) 13.00 x 24.50 x 21.90 mm

Duljina 13.00 mm

Konektorski sustav žica do ploče

Kontaktni materijal Cu legura, pokositrena

Maksimalni presjek 1.50 mm²

Materijal kućišta PBT

Minimalni presjek 0.20 mm²

Nazivna struja 10 A

Nazivna struja - zaokruženo 10 A

Nazivni napon 300 V

Niz BL/SL

Oblikovati konektor, ravni

Posebnosti s vijčanim zaključavanjem

Rm 3,50 mm

Sadržaj 50 kom.

Širina 24.50 mm

Smjer parenja Okomito na tiskanu ploču

Tip BLZF 3.50/05/180F SN BK BX

Ukupan broj polova 5

Veza opružna kopča

Veza Utikač

Visina 21.90 mm

AWG maks. 14

AWG min. 26

Broj polova po redu 6

Broj redaka 1

Dim. (D x Š x V) 13.00 x 28.00 x 21.90 mm

Duljina 13.00 mm

Konektorski sustav žica do ploče

Kontaktni materijal Cu legura, pokositrena

Maksimalni presjek 1.50 mm²

Materijal kućišta PBT

Minimalni presjek 0.20 mm²

Nazivna struja 10 A

Nazivna struja - zaokruženo 10 A

Nazivni napon 300 V

Niz BL/SL

Oblikovati konektor, ravni

Posebnosti s vijčanim zaključavanjem

Rm 3,50 mm

Sadržaj 50 kom.

Širina 28.00 mm

Smjer parenja Okomito na tiskanu ploču

Tip BLZF 3.50/06/180F SN BK BX

Ukupan broj polova 6

Veza opružna kopča

Veza Utikač

Visina 21.90 mm

AWG maks. 14

AWG min. 26

Broj polova po redu 8.

Broj redaka 1

Dim. (D x Š x V) 13.00 x 35.00 x 21.90 mm

Duljina 13.00 mm

Konektorski sustav žica do ploče

Kontaktni materijal Cu legura, pokositrena

Maksimalni presjek 1.50 mm²

Materijal kućišta PBT

Minimalni presjek 0.20 mm²

Nazivna struja 10 A

Nazivna struja - zaokruženo 10 A

Nazivni napon 300 V

Niz BL/SL

Oblikovati konektor, ravni

Posebnosti s vijčanim zaključavanjem

Rm 3,50 mm

Sadržaj 50 kom.

Širina 35.00 mm
