Sustavi višestrukih pinskih konektora, sustavi višestrukih ženskih konektora

AWG maks. 12

AWG min. 26

Broj polova po redu 4

Broj redaka 1

Dim. (D x Š x V) 14.10 x 26.90 x 20.00 mm

Duljina 14.10 mm

Konektorski sustav žica do ploče

Kontaktni materijal Cu legura, pokositrena

Maksimalni presjek 2.50 mm²

Materijal kućišta PBT

Minimalni presjek 0.50 mm²

Nazivna struja 10 A

Nazivna struja - zaokruženo 10 A

Nazivni napon 300 V

Niz BL

Oblikovati konektor, ravni

Rm 5 mm

Sadržaj 90 sati

Širina 26.90 mm

Smjer parenja Schräg zur Leiterplatte

Tip BLZ 5.00/04/270 SN BK BX

Ukupan broj polova 4

Veza Utikač

Veza vijčani terminal

Visina 20.00 mm

AWG maks. 12

AWG min. 26

Broj polova po redu 9

Broj redaka 1

Dim. (D x Š x V) 14.10 x 45.00 x 26.90 mm

Duljina 14.10 mm

Konektorski sustav žica do ploče

Kontaktni materijal Cu legura, pokositrena

Maksimalni presjek 2.50 mm²

Materijal kućišta PBT

Minimalni presjek 0.50 mm²

Nazivna struja 10 A

Nazivna struja - zaokruženo 10 A

Nazivni napon 300 V

Niz BL

Oblikovati konektor, ravni

Rm 5 mm

Sadržaj 36 sati

Širina 45.00 mm

Smjer parenja Schräg zur Leiterplatte

Tip BLZ 5.00/09/270 SN BK BX

Ukupan broj polova 9

Veza Utikač

Veza vijčani terminal

Visina 26.90 mm

AWG maks. 14

AWG min. 28

Broj polova po redu 4

Broj redaka 1

Dim. (D x Š x V) 12.00 x 22.45 x 14.00 mm

Duljina 12.00 mm

Konektorski sustav žica do ploče

Kontaktni materijal Cu legura, pokositrena

Maksimalni presjek 1.50 mm²

Materijal kućišta PBT

Minimalni presjek 0.20 mm²

Nazivna struja 8A

Nazivna struja - zaokruženo 8A

Nazivni napon 300 V

Niz BL/SL

Oblikovati konektor, ravni

Rm 3,50 mm

Sadržaj 132 kom

Širina 22.45 mm

Smjer parenja Vodoravno u odnosu na tiskanu ploču

Tip BL 3.50/04/90 SN OR BX

Ukupan broj polova 4

Veza Utikač

Veza vijčani terminal

Visina 14.00 mm

AWG maks. 14

AWG min. 28

Broj polova po redu 5

Broj redaka 1

Dim. (D x Š x V) 12.00 x 22.45 x 17.50 mm

Duljina 12.00 mm

Konektorski sustav žica do ploče

Kontaktni materijal Cu legura, pokositrena

Maksimalni presjek 1.50 mm²

Materijal kućišta PBT

Minimalni presjek 0.20 mm²

Nazivna struja 8A

Nazivna struja - zaokruženo 8A

Nazivni napon 300 V

Niz BL/SL

Oblikovati konektor, ravni

Rm 3,50 mm

Sadržaj 50 kom.

Širina 22.45 mm

Smjer parenja Vodoravno u odnosu na tiskanu ploču

Tip BL 3.50/05/90 SN OR BX

Ukupan broj polova 5

Veza Utikač

Veza vijčani terminal

Visina 17.50 mm

AWG maks. 14

AWG min. 28

Broj polova po redu 7

Broj redaka 1

Dim. (D x Š x V) 12.00 x 24.50 x 22.45 mm

Duljina 12.00 mm

Konektorski sustav žica do ploče

Kontaktni materijal Cu legura, pokositrena

Maksimalni presjek 1.50 mm²

Materijal kućišta PBT

Minimalni presjek 0.20 mm²

Nazivna struja 8A

Nazivna struja - zaokruženo 8A

Nazivni napon 300 V

Niz BL/SL

Oblikovati konektor, ravni

Rm 3,50 mm

Sadržaj 72 kom.

Širina 24.50 mm

Smjer parenja Vodoravno u odnosu na tiskanu ploču

Tip BL 3.50/07/90 SN OR BX

Ukupan broj polova 7

Veza Utikač

Veza vijčani terminal

Visina 22.45 mm

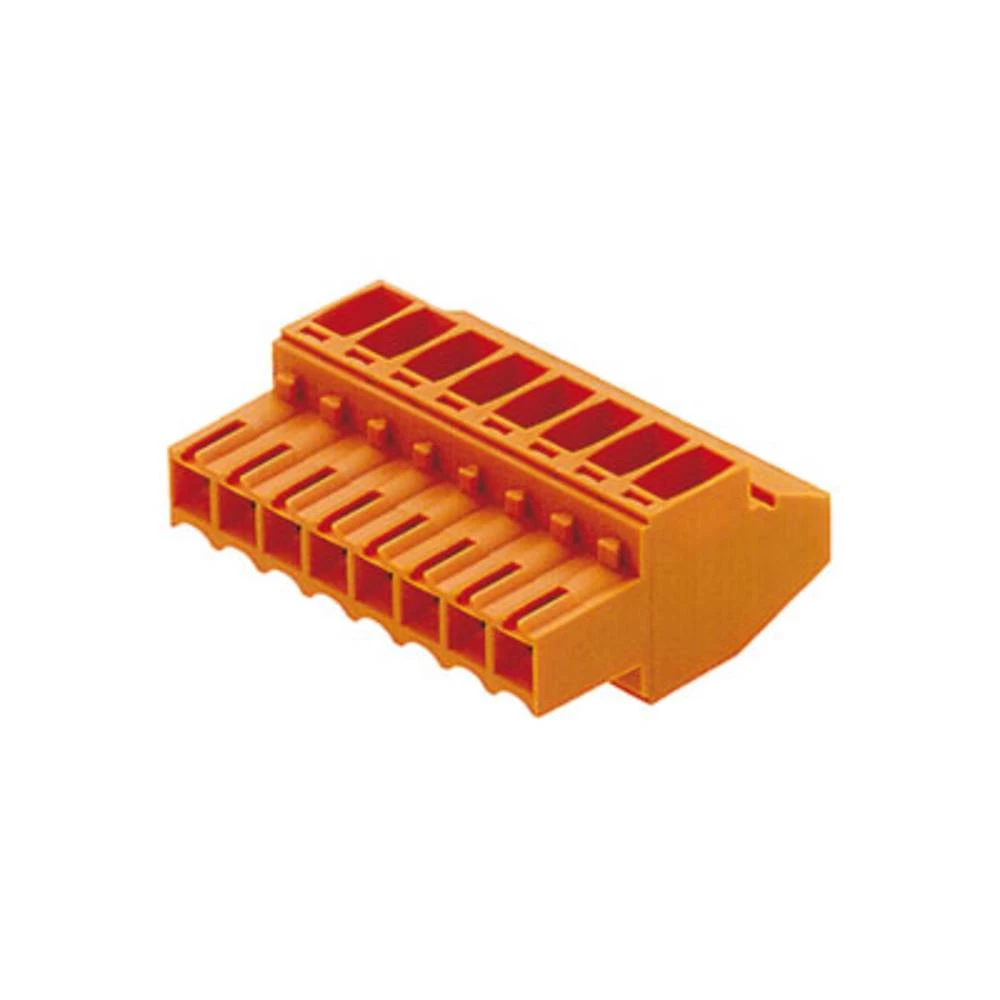

AWG maks. 14

AWG min. 28

Broj polova po redu 8.

Broj redaka 1

Dim. (D x Š x V) 12.00 x 28.00 x 22.45 mm

Duljina 12.00 mm

Konektorski sustav žica do ploče

Kontaktni materijal Cu legura, pokositrena

Maksimalni presjek 1.50 mm²

Materijal kućišta PBT

Minimalni presjek 0.20 mm²

Nazivna struja 8A

Nazivna struja - zaokruženo 8A

Nazivni napon 300 V

Niz BL/SL

Oblikovati konektor, ravni

Rm 3,50 mm

Sadržaj 50 kom.

Širina 28.00 mm

Smjer parenja Vodoravno u odnosu na tiskanu ploču

Tip BL 3.50/08/90 SN OR BX

Ukupan broj polova 8.

Veza Utikač

Veza vijčani terminal

Visina 22.45 mm

AWG maks. 14

AWG min. 28

Broj polova po redu 9

Broj redaka 1

Dim. (D x Š x V) 12.00 x 31.50 x 22.45 mm

Duljina 12.00 mm

Konektorski sustav žica do ploče

Kontaktni materijal Cu legura, pokositrena

Maksimalni presjek 1.50 mm²

Materijal kućišta PBT

Minimalni presjek 0.20 mm²

Nazivna struja 8A

Nazivna struja - zaokruženo 8A

Nazivni napon 300 V

Niz BL/SL

Oblikovati konektor, ravni

Rm 3,50 mm

Sadržaj 50 kom.

Širina 31.50 mm

Smjer parenja Vodoravno u odnosu na tiskanu ploču

Tip BL 3.50/09/90 SN OR BX

Ukupan broj polova 9

Veza Utikač

Veza vijčani terminal

Visina 22.45 mm

AWG maks. 14

AWG min. 28

Broj polova po redu 12

Broj redaka 1

Dim. (D x Š x V) 12.00 x 42.00 x 22.45 mm

Duljina 12.00 mm

Konektorski sustav žica do ploče

Kontaktni materijal Cu legura, pokositrena

Maksimalni presjek 1.50 mm²

Materijal kućišta PBT

Minimalni presjek 0.20 mm²

Nazivna struja 8A

Nazivna struja - zaokruženo 8A

Nazivni napon 300 V

Niz BL/SL

Oblikovati konektor, ravni

Rm 3,50 mm

Sadržaj 50 kom.

Širina 42.00 mm

Smjer parenja Vodoravno u odnosu na tiskanu ploču

Tip BL 3.50/12/90 SN OR BX

Ukupan broj polova 12

Veza Utikač

Veza vijčani terminal

Visina 22.45 mm

AWG maks. 14

AWG min. 28

Broj polova po redu 18

Broj redaka 1

Dim. (D x Š x V) 12.00 x 63.00 x 22.45 mm

Duljina 12.00 mm

Konektorski sustav žica do ploče

Kontaktni materijal Cu legura, pokositrena

Maksimalni presjek 1.50 mm²

Materijal kućišta PBT

Minimalni presjek 0.20 mm²

Nazivna struja 8A

Nazivna struja - zaokruženo 8A

Nazivni napon 300 V

Niz BL/SL

Oblikovati konektor, ravni

Rm 3,50 mm

Sadržaj 20 kom.

Širina 63.00 mm

Smjer parenja Vodoravno u odnosu na tiskanu ploču

Tip BL 3.50/18/90 SN OR BX

Ukupan broj polova 18

Veza Utikač

Veza vijčani terminal

Visina 22.45 mm

AWG maks. 14

AWG min. 28

Broj polova po redu 4

Broj redaka 1

Dim. (D x Š x V) 12.00 x 22.45 x 14.00 mm

Duljina 12.00 mm

Konektorski sustav žica do ploče

Kontaktni materijal Cu legura, pokositrena

Maksimalni presjek 1.50 mm²

Materijal kućišta PBT

Minimalni presjek 0.20 mm²

Nazivna struja 8A

Nazivna struja - zaokruženo 8A

Nazivni napon 300 V

Niz BL/SL

Oblikovati konektor, ravni

Rm 3,50 mm

Sadržaj 100 kom.

Širina 22.45 mm

Smjer parenja Vodoravno u odnosu na tiskanu ploču

Tip BL 3.50/04/90 SN BK BX

Ukupan broj polova 4

Veza Utikač

Veza vijčani terminal

Visina 14.00 mm

AWG maks. 14

AWG min. 28

Broj polova po redu 6

Broj redaka 1

Dim. (D x Š x V) 12.00 x 22.45 x 21.00 mm

Duljina 12.00 mm

Konektorski sustav žica do ploče

Kontaktni materijal Cu legura, pokositrena

Maksimalni presjek 1.50 mm²

Materijal kućišta PBT

Minimalni presjek 0.20 mm²

Nazivna struja 8A

Nazivna struja - zaokruženo 8A

Nazivni napon 300 V

Niz BL/SL

Oblikovati konektor, ravni

Rm 3,50 mm

Sadržaj 50 kom.

Širina 22.45 mm

Smjer parenja Vodoravno u odnosu na tiskanu ploču

Tip BL 3.50/06/90 SN BK BX

Ukupan broj polova 6

Veza Utikač

Veza vijčani terminal

Visina 21.00 mm

AWG maks. 14

AWG min. 28

Broj polova po redu 8.

Broj redaka 1

Dim. (D x Š x V) 12.00 x 28.00 x 22.45 mm

Duljina 12.00 mm

Konektorski sustav žica do ploče

Kontaktni materijal Cu legura, pokositrena

Maksimalni presjek 1.50 mm²

Materijal kućišta PBT

Minimalni presjek 0.20 mm²

Nazivna struja 8A

Nazivna struja - zaokruženo 8A

Nazivni napon 300 V

Niz BL/SL

Oblikovati konektor, ravni

Rm 3,50 mm

Sadržaj 50 kom.

Širina 28.00 mm

Smjer parenja Vodoravno u odnosu na tiskanu ploču

Tip BL 3.50/08/90 SN BK BX

Ukupan broj polova 8.

Veza Utikač

Veza vijčani terminal

Visina 22.45 mm

AWG maks. 14

AWG min. 28

Broj polova po redu 7

Broj redaka 1

Dim. (D x Š x V) 12.00 x 31.50 x 22.45 mm

Duljina 12.00 mm

Konektorski sustav žica do ploče

Kontaktni materijal Cu legura, pokositrena

Maksimalni presjek 1.50 mm²

Materijal kućišta PBT

Minimalni presjek 0.20 mm²

Nazivna struja 8A

Nazivna struja - zaokruženo 8A

Nazivni napon 300 V

Niz BL/SL

Oblikovati konektor, ravni

Posebnosti s vijčanim zaključavanjem

Rm 3,50 mm

Sadržaj 50 kom.

Širina 31.50 mm

Smjer parenja Vodoravno u odnosu na tiskanu ploču

Tip BL 3.50/07/90F SN OR BX

Ukupan broj polova 7

Veza Utikač

Veza vijčani terminal

Visina 22.45 mm

AWG maks. 14

AWG min. 28

Broj polova po redu 8.

Broj redaka 1

Dim. (D x Š x V) 12.00 x 35.00 x 22.45 mm

Duljina 12.00 mm

Konektorski sustav žica do ploče

Kontaktni materijal Cu legura, pokositrena

Maksimalni presjek 1.50 mm²

Materijal kućišta PBT

Minimalni presjek 0.20 mm²

Nazivna struja 8A

Nazivna struja - zaokruženo 8A

Nazivni napon 300 V

Niz BL/SL

Oblikovati konektor, ravni

Posebnosti s vijčanim zaključavanjem

Rm 3,50 mm

Sadržaj 54 kom.

Širina 35.00 mm

Smjer parenja Vodoravno u odnosu na tiskanu ploču

Tip BL 3.50/08/90F SN OR BX

Ukupan broj polova 8.

Veza Utikač

Veza vijčani terminal

Visina 22.45 mm

AWG maks. 14

AWG min. 28

Broj polova po redu 9

Broj redaka 1

Dim. (D x Š x V) 12.00 x 38.50 x 22.45 mm

Duljina 12.00 mm

Konektorski sustav žica do ploče

Kontaktni materijal Cu legura, pokositrena

Maksimalni presjek 1.50 mm²

Materijal kućišta PBT

Minimalni presjek 0.20 mm²

Nazivna struja 8A

Nazivna struja - zaokruženo 8A

Nazivni napon 300 V

Niz BL/SL

Oblikovati konektor, ravni

Posebnosti s vijčanim zaključavanjem

Rm 3,50 mm

Sadržaj 50 kom.

Širina 38.50 mm

Smjer parenja Vodoravno u odnosu na tiskanu ploču

Tip BL 3.50/09/90F SN OR BX

Ukupan broj polova 9

Veza Utikač

Veza vijčani terminal

Visina 22.45 mm

AWG maks. 14

AWG min. 28

Broj polova po redu 24

Broj redaka 1

Dim. (D x Š x V) 12.00 x 91.00 x 22.45 mm

Duljina 12.00 mm

Konektorski sustav žica do ploče

Kontaktni materijal Cu legura, pokositrena

Maksimalni presjek 1.50 mm²

Materijal kućišta PBT

Minimalni presjek 0.20 mm²

Nazivna struja 8A

Nazivna struja - zaokruženo 8A

Nazivni napon 300 V

Niz BL/SL

Oblikovati konektor, ravni

Posebnosti s vijčanim zaključavanjem

Rm 3,50 mm

Sadržaj 20 kom.

Širina 91.00 mm

Smjer parenja Vodoravno u odnosu na tiskanu ploču

Tip BL 3.50/24/90F SN OR BX

Ukupan broj polova 24

Veza Utikač

Veza vijčani terminal

Visina 22.45 mm

AWG maks. 14

AWG min. 28

Broj polova po redu 4

Broj redaka 1

Dim. (D x Š x V) 12.00 x 22.55 x 14.00 mm

Duljina 12.00 mm

Konektorski sustav žica do ploče

Kontaktni materijal Cu legura, pokositrena

Maksimalni presjek 1.50 mm²

Materijal kućišta PBT

Minimalni presjek 0.20 mm²

Nazivna struja 8A

Nazivna struja - zaokruženo 8A

Nazivni napon 300 V

Niz BL/SL

Oblikovati konektor, ravni

Rm 3,50 mm

Sadržaj 100 kom.

Širina 22.55 mm

Smjer parenja Schräg zur Leiterplatte

Tip BL 3.50/04/270 SN OR BX

Ukupan broj polova 4

Veza Utikač

Veza vijčani terminal

Visina 14.00 mm

AWG maks. 14

AWG min. 28

Broj polova po redu 6

Broj redaka 1

Dim. (D x Š x V) 12.00 x 22.55 x 21.00 mm

Duljina 12.00 mm

Konektorski sustav žica do ploče

Kontaktni materijal Cu legura, pokositrena

Maksimalni presjek 1.50 mm²

Materijal kućišta PBT

Minimalni presjek 0.20 mm²

Nazivna struja 8A

Nazivna struja - zaokruženo 8A

Nazivni napon 300 V

Niz BL/SL

Oblikovati konektor, ravni

Rm 3,50 mm

Sadržaj 50 kom.

Širina 22.55 mm

Smjer parenja Schräg zur Leiterplatte

Tip BL 3.50/06/270 SN OR BX

Ukupan broj polova 6

Veza Utikač

Veza vijčani terminal

Visina 21.00 mm

AWG maks. 14

AWG min. 28

Broj polova po redu 7

Broj redaka 1

Dim. (D x Š x V) 12.00 x 24.50 x 22.55 mm

Duljina 12.00 mm

Konektorski sustav žica do ploče

Kontaktni materijal Cu legura, pokositrena

Maksimalni presjek 1.50 mm²

Materijal kućišta PBT

Minimalni presjek 0.20 mm²

Nazivna struja 8A

Nazivna struja - zaokruženo 8A

Nazivni napon 300 V

Niz BL/SL

Oblikovati konektor, ravni

Rm 3,50 mm

Sadržaj 50 kom.

Širina 24.50 mm

Smjer parenja Schräg zur Leiterplatte

Tip BL 3.50/07/270 SN OR BX

Ukupan broj polova 7

Veza Utikač

Veza vijčani terminal

Visina 22.55 mm

AWG maks. 14

AWG min. 28

Broj polova po redu 12

Broj redaka 1

Dim. (D x Š x V) 12.00 x 42.00 x 22.55 mm

Duljina 12.00 mm

Konektorski sustav žica do ploče

Kontaktni materijal Cu legura, pokositrena

Maksimalni presjek 1.50 mm²

Materijal kućišta PBT

Minimalni presjek 0.20 mm²

Nazivna struja 8A

Nazivna struja - zaokruženo 8A

Nazivni napon 300 V

Niz BL/SL

Oblikovati konektor, ravni

Rm 3,50 mm

Sadržaj 50 kom.

Širina 42.00 mm

Smjer parenja Schräg zur Leiterplatte

Tip BL 3.50/12/270 SN OR BX

Ukupan broj polova 12

Veza Utikač

Veza vijčani terminal

Visina 22.55 mm

AWG maks. 14

AWG min. 28

Broj polova po redu 15

Broj redaka 1

Dim. (D x Š x V) 12.00 x 52.50 x 22.55 mm

Duljina 12.00 mm

Konektorski sustav žica do ploče

Kontaktni materijal Cu legura, pokositrena

Maksimalni presjek 1.50 mm²

Materijal kućišta PBT

Minimalni presjek 0.20 mm²

Nazivna struja 8A

Nazivna struja - zaokruženo 8A

Nazivni napon 300 V

Niz BL/SL

Oblikovati konektor, ravni

Rm 3,50 mm

Sadržaj 50 kom.

Širina 52.50 mm

Smjer parenja Schräg zur Leiterplatte

Tip BL 3.50/15/270 SN OR BX

Ukupan broj polova 15

Veza Utikač

Veza vijčani terminal

Visina 22.55 mm

Boja proizvođača naranča

Broj polova po redu 20

Broj redaka 1

Dim. (D x Š x V) 22.00 x 36.40 x 27.40 mm

Duljina 22.00 mm

Konektorski sustav žica do ploče

Kontaktni materijal kalajisana bronca

Materijal kućišta PBT

Nazivna struja 8A

Nazivna struja - zaokruženo 8A

Nazivni napon 300 V

Oblikovati utikač, ugradnja vertikalno

Rm 3,50 mm

Sadržaj 20 kom.

Širina 36.40 mm

Smjer parenja Okomito na tiskanu ploču

Tip SLD 3.5 V/20/180G 3.2OR

Ukupan broj polova 20

Veza Print

Visina 27.40 mm

Boja proizvođača naranča

Broj polova po redu 20

Broj redaka 1

Dim. (D x Š x V) 22.00 x 42.00 x 27.40 mm

Duljina 22.00 mm

Konektorski sustav žica do ploče

Kontaktni materijal kalajisana bronca

Materijal kućišta PBT

Nazivna struja 8A

Nazivna struja - zaokruženo 8A

Nazivni napon 300 V

Oblikovati utikač, ugradnja vertikalno

Rm 3,50 mm

Sadržaj 20 kom.

Širina 42.00 mm

Smjer parenja Okomito na tiskanu ploču

Tip SLD 3.50 V/20/180F 3.2 SN OR BX

Ukupan broj polova 20

Veza Print

Visina 27.40 mm

Boja proizvođača crna

Broj polova po redu 32

Broj redaka 2

Dim. (D x Š x V) 58 x 63 x 158 mm

Duljina 58 mm

Konektorski sustav žica do ploče

Kontaktni materijal konzerviran

Oblikovati utikač, ugradnja vertikalno

Sadržaj 10 kom.

Širina 63 mm

Tip SLD 3.5 V/32/180G 4.5SW

Ukupan broj polova 32

Visina 158 mm

Boja proizvođača naranča

Broj polova po redu 8.

Broj redaka 1

Dim. (D x Š x V) 15.40 x 25.20 x 24.20 mm

Duljina 15.40 mm

Konektorski sustav žica do ploče

Kontaktni materijal kalajisana bronca

Materijal kućišta PBT

Nazivna struja 8A

Nazivna struja - zaokruženo 8A

Nazivni napon 300 V

Oblikovati Spojnica, vodoravna ugradnja

Rm 3,50 mm

Sadržaj 50 kom.

Širina 25.20 mm

Smjer parenja Vodoravno u odnosu na tiskanu ploču

Tip SLD 3.50 V/08/90G 3.2 SN OR BX

Ukupan broj polova 8.

Veza Print

Visina 24.20 mm

Boja proizvođača naranča

Broj polova po redu 12

Broj redaka 1

Dim. (D x Š x V) 13.20 x 49.00 x 16.20 mm

Duljina 13.20 mm

Konektorski sustav žica do ploče

Kontaktni materijal kalajisana bronca

Materijal kućišta PBT

Nazivna struja 10 A

Nazivna struja - zaokruženo 10 A

Nazivni napon 300 V

Niz BL/SL

Oblikovati Spojnica, vodoravna ugradnja

Posebnosti s vijčanim zaključavanjem

Rm 3,50 mm

Sadržaj 50 kom.

Širina 49.00 mm

Smjer parenja Schräg zur Leiterplatte

Tip SL 3.50/12/135F 3.2SN OR BX

Ukupan broj polova 12

Veza Print

Visina 16.20 mm

Boja proizvođača naranča

Broj polova po redu 4

Broj redaka 1

Dim. (D x Š x V) 61 x 100 x 118 mm

Duljina 61 mm

Konektorski sustav žica do ploče

Kontaktni materijal konzerviran
