Sustavi višestrukih pinskih konektora, sustavi višestrukih ženskih konektora

AWG maks. 12

AWG min. 24

Boja proizvođača zelena

Broj redaka 1

Dim. (D x Š x V) 15.14 x 25.70 x 22.10 mm

Duljina 15.14 mm

Konektorski sustav žica do ploče

Kontaktni materijal konzerviran

Maksimalni presjek 2.5 mm²

Minimalni presjek 0.2 mm²

Nazivna struja 12A

Nazivna struja - zaokruženo 12A

Nazivni napon 320 V

Niz TFKC

Oblikovati konektor, ravni

Posebnosti 2 veze po kontaktu

Rm 5.08 mm

Sadržaj 50 kom.

Širina 25.70 mm

Tip TFKC 2,5/ 3-ST-5,08

Ukupan broj polova 1

Veza opružna kopča

Veza Utikač

Visina 22.10 mm

AWG maks. 12

AWG min. 24

Boja proizvođača zelena

Broj polova po redu 3.

Broj redaka 1

Dim. (D x Š x V) 15.00 x 20.86 x 18.20 mm

Duljina 15.00 mm

Konektorski sustav žica do ploče

Kontaktni materijal konzerviran

Maksimalni presjek 2.5 mm²

Minimalni presjek 0.2 mm²

Nazivna struja 12A

Nazivna struja - zaokruženo 12A

Nazivni napon 630 V

Niz GMSTB

Oblikovati konektor, ravni

Posebnosti S poteznom čahurom

Rm 7.62 mm

Sadržaj 50 kom.

Širina 20.86 mm

Tip GMSTB 2,5/ 3-ST-7,62

Ukupan broj polova 3.

Veza Utikač

Veza vijčani terminal

Visina 18.20 mm

AWG maks. 12

AWG min. 24

Boja proizvođača atol plava

Broj polova po redu 4

Broj redaka 1

Dim. (D x Š x V) 15.00 x 20.00 x 18.20 mm

Duljina 15.00 mm

Konektorski sustav žica do ploče

Kontaktni materijal konzerviran

Maksimalni presjek 2.5 mm²

Minimalni presjek 0.2 mm²

Nazivna struja 12A

Nazivna struja - zaokruženo 12A

Nazivni napon 320 V

Niz MSTBT

Oblikovati konektor, ravni

Posebnosti S poteznom čahurom

Rm 5 mm

Sadržaj 50 kom.

Širina 20.00 mm

Tip MSTBT 2,5/ 4-ST BU

Ukupan broj polova 4

Veza Utikač

Veza vijčani terminal

Visina 18.20 mm

Broj polova po redu 4

Broj redaka 1

Dim. (D x Š x V) 14.55 x 15.30 x 14.95 mm

Duljina 14.55 mm

Konektorski sustav žica do ploče

Kontaktni materijal konzerviran

Nazivna struja 8A

Nazivna struja - zaokruženo 8A

Nazivni napon 160 V

Niz MCO

Oblikovati Spojnica, vodoravna ugradnja

Posebnosti otvoren na stranu

Posebnosti zatvoreno

Rm 3,50 mm

Sadržaj 50 kom.

Širina 15.30 mm

Smjer parenja Vodoravno u odnosu na tiskanu ploču

Tip MCO 1,5/ 4-G1L-3,5 KMGY

Ukupan broj polova 4

Veza Print

Visina 14.95 mm

Broj polova po redu 4

Broj redaka 1

Dim. (D x Š x V) 14.65 x 19.95 x 18.00 mm

Duljina 14.65 mm

Konektorski sustav žica do ploče

Nazivna struja 12A

Nazivna struja - zaokruženo 12A

Nazivni napon 320 V

Niz MSTBO

Oblikovati Spojnica, vodoravna ugradnja

Posebnosti otvoren na stranu

Rm 5 mm

Sadržaj 50 kom.

Širina 19.95 mm

Smjer parenja Vodoravno u odnosu na tiskanu ploču

Tip MSTBO 2,5/ 4-G1R BU

Ukupan broj polova 4

Veza Print

Visina 18.00 mm

Boja proizvođača zelena

Broj polova po redu 16

Broj redaka 1

Dim. (D x Š x V) 12.00 x 91.44 x 12.10 mm

Duljina 12.00 mm

Konektorski sustav žica do ploče

Kontaktni materijal konzerviran

Nazivna struja 12A

Nazivna struja - zaokruženo 12A

Nazivni napon 320 V

Niz MSTB

Oblikovati Spojnica, vodoravna ugradnja

Posebnosti koji se može kodirati

Posebnosti s vijčanim zaključavanjem

Posebnosti zatvoreno

Rm 5.08 mm

Sadržaj 50 kom.

Širina 91.44 mm

Smjer parenja Vodoravno u odnosu na tiskanu ploču

Tip MSTB 2,5/16-GF-5,08

Ukupan broj polova 16

Veza Print

Visina 12.10 mm

AWG maks. 12

AWG min. 24

Boja proizvođača zelena

Broj polova po redu 16

Broj redaka 1

Dim. (D x Š x V) 15.00 x 91.29 x 18.20 mm

Duljina 15.00 mm

Konektorski sustav žica do ploče

Kontaktni materijal konzerviran

Maksimalni presjek 2.5 mm²

Minimalni presjek 0.2 mm²

Nazivna struja 12A

Nazivna struja - zaokruženo 12A

Nazivni napon 320 V

Niz MSTB

Oblikovati konektor, ravni

Posebnosti S poteznom čahurom

Posebnosti s vijčanim zaključavanjem

Rm 5.08 mm

Sadržaj 50 kom.

Širina 91.29 mm

Tip MSTB 2,5/16-STF-5,08

Ukupan broj polova 16

Veza Utikač

Veza vijčani terminal

Visina 18.20 mm

AWG maks. 12

AWG min. 24

Boja proizvođača zelena

Broj polova po redu 12

Broj redaka 1

Dim. (D x Š x V) 27.20 x 71.18 x 37.00 mm

Duljina 27.20 mm

Konektorski sustav žica do ploče

Kontaktni materijal konzerviran

Maksimalni presjek 2.5 mm²

Minimalni presjek 0.2 mm²

Nazivna struja 12A

Nazivna struja - zaokruženo 12A

Nazivni napon 320 V

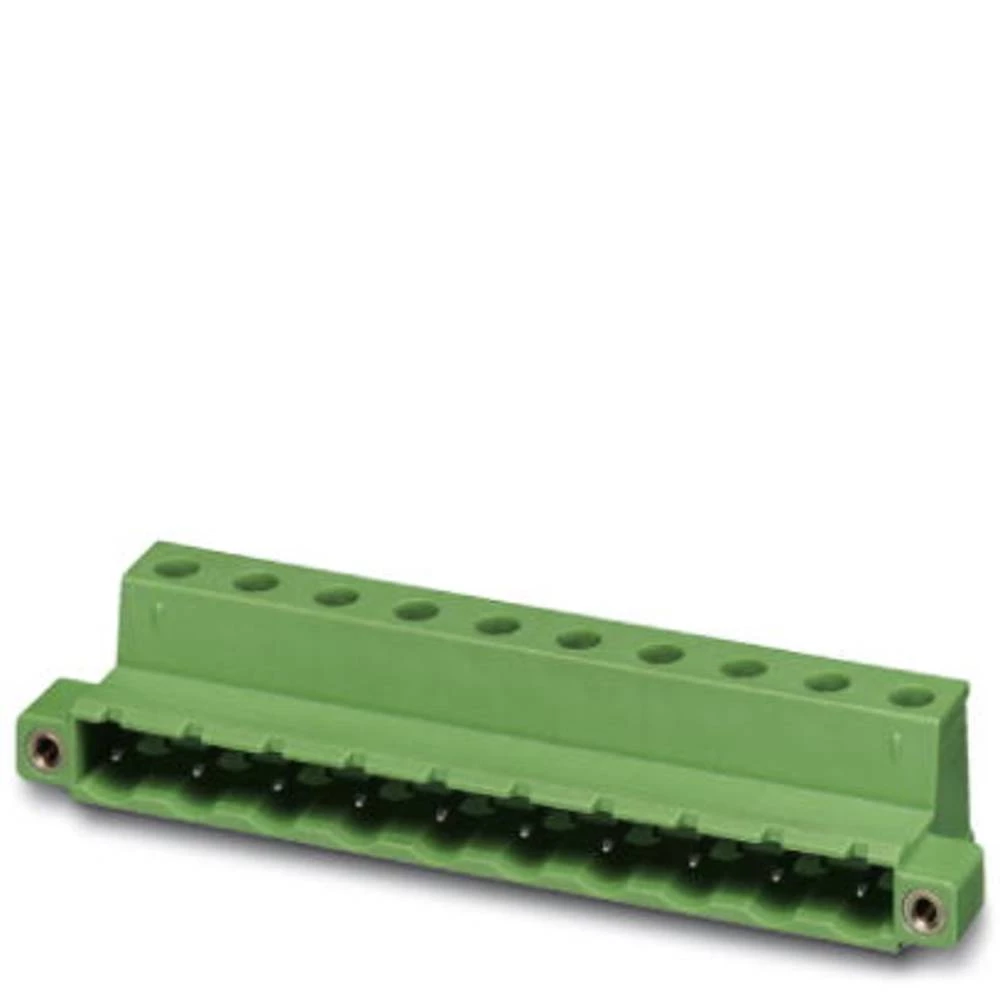

Niz MSTBVK

Oblikovati utikač, ugradnja vertikalno

Rm 5.08 mm

Sadržaj 50 kom.

Širina 71.18 mm

Tip MSTBVK 2,5/12-STF-5,08

Ukupan broj polova 12

Veza Utikač

Veza vijčani terminal

Visina 37.00 mm

AWG maks. 12

AWG min. 24

Boja proizvođača zelena

Broj polova po redu 8.

Broj redaka 1

Dim. (D x Š x V) 15.00 x 58.96 x 18.20 mm

Duljina 15.00 mm

Konektorski sustav žica do ploče

Kontaktni materijal konzerviran

Maksimalni presjek 2.5 mm²

Minimalni presjek 0.2 mm²

Nazivna struja 12A

Nazivna struja - zaokruženo 12A

Nazivni napon 630 V

Niz GMSTB

Oblikovati konektor, ravni

Posebnosti S poteznom čahurom

Rm 7.62 mm

Sadržaj 50 kom.

Širina 58.96 mm

Tip GMSTB 2,5/ 8-ST-7,62

Ukupan broj polova 8.

Veza Utikač

Veza vijčani terminal

Visina 18.20 mm

AWG maks. 12

AWG min. 24

Boja proizvođača zelena

Broj polova po redu 3.

Broj redaka 1

Dim. (D x Š x V) 15.24 x 21.30 x 16.00 mm

Duljina 15.24 mm

Konektorski sustav žica do ploče

Kontaktni materijal konzerviran

Maksimalni presjek 2.5 mm²

Minimalni presjek 0.2 mm²

Nazivna struja 12A

Nazivna struja - zaokruženo 12A

Nazivni napon 320 V

Niz MSTBP

Oblikovati konektor, ravni

Posebnosti S poteznom čahurom

Rm 5.08 mm

Sadržaj 50 kom.

Širina 21,30 mm

Tip MSTBP 2,5/ 3-ST-5,08

Ukupan broj polova 3.

Veza Utikač

Veza vijčani terminal

Visina 16.00 mm

Boja proizvođača zelena

Broj polova po redu 15

Broj redaka 1

Dim. (D x Š x V) 8.60 x 78.20 x 15.90 mm

Duljina 8.60 mm

Konektorski sustav žica do ploče

Kontaktni materijal konzerviran

Nazivna struja 12A

Nazivna struja - zaokruženo 12A

Nazivni napon 320 V

Niz MSTBVA

Oblikovati Spojnica, vodoravna ugradnja

Posebnosti koji se može kodirati

Posebnosti zatvoreno

Rm 5.08 mm

Sadržaj 50 kom.

Širina 78.20 mm

Smjer parenja Okomito na tiskanu ploču

Tip MSTBVA 2,5/15-G-5,08

Ukupan broj polova 15

Veza Print

Visina 15.90 mm

AWG maks. 12

AWG min. 24

Boja proizvođača crna

Broj polova po redu 4

Broj redaka 1

Dim. (D x Š x V) 15.00 x 20.00 x 18.20 mm

Duljina 15.00 mm

Konektorski sustav žica do ploče

Kontaktni materijal konzerviran

Maksimalni presjek 2.5 mm²

Minimalni presjek 0.2 mm²

Nazivna struja 12A

Nazivna struja - zaokruženo 12A

Nazivni napon 320 V

Niz MSTBT

Oblikovati konektor, ravni

Posebnosti S poteznom čahurom

Rm 5 mm

Sadržaj 100 kom.

Širina 20.00 mm

Tip MSTBT 2,5/ 4-ST BK

Ukupan broj polova 4

Veza Utikač

Veza vijčani terminal

Visina 18.20 mm

AWG maks. 12

AWG min. 24

Boja proizvođača zelena

Broj polova po redu 5

Broj redaka 1

Dim. (D x Š x V) 12.60 x 36.06 x 26.00 mm

Duljina 12.60 mm

Konektorski sustav žica do ploče

Kontaktni materijal konzerviran

Maksimalni presjek 2.5 mm²

Minimalni presjek 0.2 mm²

Nazivna struja 12A

Nazivna struja - zaokruženo 12A

Nazivni napon 630 V

Niz GMVSTBR

Oblikovati konektor, ravni

Posebnosti S poteznom čahurom

Rm 7.62 mm

Sadržaj 50 kom.

Širina 36.06 mm

Tip GMVSTBR 2,5/ 5-ST-7,62

Ukupan broj polova 5

Veza Utikač

Veza vijčani terminal

Visina 26.00 mm

AWG maks. 12

AWG min. 24

Boja proizvođača zelena

Broj polova po redu 5

Broj redaka 1

Dim. (D x Š x V) 15.00 x 35.20 x 18.20 mm

Duljina 15.00 mm

Konektorski sustav žica do ploče

Kontaktni materijal konzerviran

Maksimalni presjek 2.5 mm²

Minimalni presjek 0.2 mm²

Nazivna struja 12A

Nazivna struja - zaokruženo 12A

Nazivni napon 320 V

Niz MSTBT

Oblikovati konektor, ravni

Posebnosti koji se može kodirati

Posebnosti S poteznom čahurom

Posebnosti s vijčanim zaključavanjem

Rm 5.08 mm

Sadržaj 50 kom.

Širina 35.20 mm

Tip MSTBT 2,5/ 5-STF-5,08

Ukupan broj polova 5

Veza Utikač

Veza vijčani terminal

Visina 18.20 mm

AWG maks. 16

AWG min. 24

Boja proizvođača zelena

Broj polova po redu 8.

Broj redaka 1

Dim. (D x Š x V) 17.50 x 29.40 x 24.05 mm

Duljina 17.50 mm

Konektorski sustav žica do ploče

Kontaktni materijal konzerviran

Maksimalni presjek 1 mm²

Minimalni presjek 0.2 mm²

Nazivna struja 8A

Nazivna struja - zaokruženo 8A

Nazivni napon 200 V

Niz ZEC

Oblikovati čep, ravno

Rm 3,50 mm

Sadržaj 50 kom.

Širina 29.40 mm

Tip ZEC 1,0/ 8-ST-3,5 C1 R1,8

Ukupan broj polova 8.

Veza opružna kopča

Visina 24.05 mm

AWG maks. 12

AWG min. 24

Boja proizvođača crna

Broj polova po redu 2

Broj redaka 1

Dim. (D x Š x V) 10.00 x 18.20 x 15.00 mm

Duljina 10.00 mm

Konektorski sustav žica do ploče

Kontaktni materijal konzerviran

Maksimalni presjek 2.5 mm²

Minimalni presjek 0.2 mm²

Nazivna struja 12A

Nazivna struja - zaokruženo 12A

Nazivni napon 320 V

Niz MSTBT

Oblikovati konektor, ravni

Posebnosti S poteznom čahurom

Rm 5 mm

Sadržaj 50 kom.

Širina 18.20 mm

Tip MSTBT 2,5/ 2-ST BK

Ukupan broj polova 2

Veza Utikač

Veza vijčani terminal

Visina 15.00 mm

Boja proizvođača zelena

Broj polova po redu 8.

Broj redaka 1

Dim. (D x Š x V) 8.60 x 50.80 x 15.90 mm

Duljina 8.60 mm

Konektorski sustav žica do ploče

Kontaktni materijal konzerviran

Nazivna struja 12A

Nazivna struja - zaokruženo 12A

Nazivni napon 320 V

Niz MSTBV

Oblikovati Spojnica, vodoravna ugradnja

Posebnosti koji se može kodirati

Posebnosti s vijčanim zaključavanjem

Posebnosti zatvoreno

Rm 5.08 mm

Sadržaj 100 kom.

Širina 50.80 mm

Smjer parenja Okomito na tiskanu ploču

Tip MSTBV 2,5/ 8-GF-5,08

Ukupan broj polova 8.

Veza Print

Visina 15.90 mm

AWG maks. 12

AWG min. 24

Boja proizvođača zelena

Broj polova po redu 8.

Broj redaka 1

Dim. (D x Š x V) 12.60 x 50.80 x 26.00 mm

Duljina 12.60 mm

Konektorski sustav žica do ploče

Kontaktni materijal konzerviran

Maksimalni presjek 2.5 mm²

Minimalni presjek 0.2 mm²

Nazivna struja 12A

Nazivna struja - zaokruženo 12A

Nazivni napon 320 V

Niz MVSTBR

Oblikovati konektor, ravni

Posebnosti koji se može kodirati

Posebnosti S poteznom čahurom

Posebnosti s vijčanim zaključavanjem

Rm 5.08 mm

Sadržaj 50 kom.

Širina 50.80 mm

Tip MVSTBR 2,5/ 8-STF-5,08

Ukupan broj polova 8.

Veza Utikač

Veza vijčani terminal

Visina 26.00 mm

Boja proizvođača zelena

Broj polova po redu 5

Broj redaka 1

Dim. (D x Š x V) 12.00 x 38.10 x 18.50 mm

Duljina 12.00 mm

Konektorski sustav žica do ploče

Kontaktni materijal konzerviran

Nazivna struja 12A

Nazivna struja - zaokruženo 12A

Nazivni napon 630 V

Niz GMSTBA

Oblikovati Spojnica, vodoravna ugradnja

Posebnosti zatvoreno

Rm 7.62 mm

Sadržaj 250 kom

Širina 38.10 mm

Smjer parenja Vodoravno u odnosu na tiskanu ploču

Tip GMSTBA 2,5/ 5-G-7,62

Ukupan broj polova 5

Veza Print

Visina 18.50 mm

Broj polova po redu 2

Broj redaka 1

Dim. (D x Š x V) 9.95 x 16.50 x 14.65 mm

Duljina 9.95 mm

Konektorski sustav žica do ploče

Nazivna struja 12A

Nazivna struja - zaokruženo 12A

Nazivni napon 320 V

Niz MSTBO

Oblikovati Spojnica, vodoravna ugradnja

Posebnosti koji se može kodirati

Rm 5 mm

Sadržaj 50 kom.

Širina 16.50 mm

Smjer parenja Vodoravno u odnosu na tiskanu ploču

Tip MSTBO 2,5/ 2-G1R

Ukupan broj polova 2

Veza Print

Visina 14.65 mm

Boja proizvođača zelena

Broj polova po redu 6

Broj redaka 1

Dim. (D x Š x V) 10.20 x 32.48 x 22.60 mm

Duljina 10.20 mm

Konektorski sustav žica do ploče

Kontaktni materijal konzerviran

Nazivna struja 12A

Nazivna struja - zaokruženo 12A

Nazivni napon 320 V

Niz ICV

Oblikovati Konektor, ugradnja vertikalna

Posebnosti za izlaze sigurne za prste

Rm 5.08 mm

Sadržaj 50 kom.

Širina 32.48 mm

Smjer parenja Okomito na tiskanu ploču

Tip ICV 2,5/ 6-G-5,08

Ukupan broj polova 6

Veza Print

Visina 22.60 mm

AWG maks. 4

AWG min. 18

Boja proizvođača zelena

Broj polova po redu 4

Broj redaka 1

Dim. (D x Š x V) 25.10 x 58.40 x 44.50 mm

Duljina 25.10 mm

Konektorski sustav žica do ploče

Kontaktni materijal posrebreni

Maksimalni presjek 16 mm²

Minimalni presjek 0.75 mm²

Nazivna struja 76 A

Nazivna struja - zaokruženo 76 A

Nazivni napon 1000 V

Niz SPC

Oblikovati konektor, ravni

Posebnosti s PUSH-IN opružnim spojem

Rm 10.16 mm

Sadržaj 50 kom.

Širina 58.40 mm

Tip SPC 16/ 4-STF-10,16

Ukupan broj polova 4

Veza opružna kopča

Veza Utikač

Visina 44.50 mm

Boja proizvođača crna

Broj polova po redu 7

Broj redaka 2

Dim. (D x Š x V) 13.30 x 26.00 x 17.80 mm

Duljina 13.30 mm

Konektorski sustav žica do ploče

Kontaktni materijal konzerviran

Nazivna struja 8A

Nazivna struja - zaokruženo 8A

Nazivni napon 160 V

Niz MCDN

Oblikovati Spojnica, vodoravna ugradnja

Posebnosti za proces pretapanja

Posebnosti zatvoreno

Rm 3,50 mm

Sadržaj 50 kom.

Širina 26.00 mm

Smjer parenja Vodoravno u odnosu na tiskanu ploču

Tip MCDN 1,5/ 7-G1-3,5 P26THR

Ukupan broj polova 14

Veza Print

Visina 17.80 mm

AWG maks. 12

AWG min. 24

Boja proizvođača zelena

Broj polova po redu 5

Broj redaka 1

Dim. (D x Š x V) 15.00 x 35.02 x 25.60 mm

Duljina 15.00 mm

Konektorski sustav žica do ploče

Kontaktni materijal konzerviran

Maksimalni presjek 2.5 mm²

Minimalni presjek 0.2 mm²

Nazivna struja 12A

Nazivna struja - zaokruženo 12A

Nazivni napon 320 V

Niz FKC

Oblikovati konektor, ravni

Posebnosti s PUSH-IN opružnim spojem

Rm 5 mm

Sadržaj 100 kom.

Širina 35.02 mm

Tip FKC 2,5/ 5-STF

Ukupan broj polova 5

Veza opružna kopča

Veza Utikač

Visina 25.60 mm

AWG maks. 12

AWG min. 24

Boja proizvođača zelena

Broj polova po redu 8.

Broj redaka 1

Dim. (D x Š x V) 15.50 x 40.64 x 25.60 mm

Duljina 15.50 mm

Konektorski sustav žica do ploče

Kontaktni materijal konzerviran

Maksimalni presjek 2.5 mm²

Minimalni presjek 0.2 mm²

Nazivna struja 12A

Nazivna struja - zaokruženo 12A

Nazivni napon 320 V

Niz SMSTB

Oblikovati konektor, ravni

Posebnosti S poteznom čahurom

Rm 5.08 mm

Sadržaj 50 kom.

Širina 40.64 mm

Tip SMSTB 2,5/ 8-ST-5,08

Ukupan broj polova 8.

Veza Utikač

Veza vijčani terminal

Visina 25.60 mm

AWG maks. 12

AWG min. 24

Boja proizvođača zelena

Broj polova po redu 16

Broj redaka 2

Dim. (D x Š x V) 25.50 x 91.16 x 27.00 mm

Duljina 25.50 mm

Konektorski sustav žica do ploče

Kontaktni materijal konzerviran

Maksimalni presjek 2.5 mm²

Minimalni presjek 0.2 mm²

Nazivna struja 12A

Nazivna struja - zaokruženo 12A

Nazivni napon 320 V

Niz MSTBU

Oblikovati Konektor, ugradnja vertikalna

Posebnosti 2 kata

Posebnosti koji se može kodirati

Posebnosti s vijčanim zaključavanjem

Posebnosti zatvoreno

Rm 5.08 mm

Sadržaj 50 kom.

Širina 91.16 mm

Tip MSTBU 2,5/16-STD-5,08

Ukupan broj polova 32

Veza Utikač

Veza vijčani terminal

Visina 27.00 mm

Boja proizvođača zelena

Broj polova po redu 4

Broj redaka 1

Dim. (D x Š x V) 17.60 x 41.44 x 32.10 mm

Duljina 17.60 mm

Konektorski sustav žica do ploče

Kontaktni materijal posrebreni

Maksimalni presjek 2.5 mm²

Minimalni presjek 0.2 mm²

Nazivna struja 76 A

Nazivna struja - zaokruženo 76 A

Nazivni napon 1000 V

Niz IPC

Oblikovati konektor, ravni

Posebnosti S poteznom čahurom

Rm 10.16 mm

Sadržaj 50 kom.

Širina 41.44 mm

Smjer parenja Vodoravno u odnosu na tiskanu ploču

Tip IPC 16/ 4-G-10,16

Ukupan broj polova 4

Veza Print

Visina 32.10 mm

Boja proizvođača zelena

Broj polova po redu 3.

Broj redaka 1

Dim. (D x Š x V) 14.80 x 17.00 x 16.50 mm

Duljina 14.80 mm

Konektorski sustav žica do ploče

Kontaktni materijal konzerviran

Nazivna struja 12A

Nazivna struja - zaokruženo 12A

Nazivni napon 320 V

Niz SMSTBA

Oblikovati utikač, ugradnja vertikalno
