Sustavi višestrukih pinskih konektora, sustavi višestrukih ženskih konektora

AWG maks. 12

AWG min. 24

Boja proizvođača zelena

Broj polova po redu 4

Broj redaka 1

Dim. (D x Š x V) 15.00 x 26.40 x 26.14 mm

Duljina 15.00 mm

Konektorski sustav žica do ploče

Kontaktni materijal konzerviran

Maksimalni presjek 2.5 mm²

Minimalni presjek 0.2 mm²

Nazivna struja 12A

Nazivna struja - zaokruženo 12A

Nazivni napon 320 V

Niz FKIC

Oblikovati čep, ravno

Posebnosti s PUSH-IN opružnim spojem

Rm 5.08 mm

Sadržaj 100 kom.

Širina 26.40 mm

Tip FKIC 2,5/ 4-ST-5,08-RN

Ukupan broj polova 4

Veza opružna kopča

Veza Utikač

Visina 26.14 mm

AWG maks. 12

AWG min. 24

Boja proizvođača zelena

Broj polova po redu 3.

Broj redaka 1

Dim. (D x Š x V) 12.60 x 33.30 x 26.00 mm

Duljina 12.60 mm

Konektorski sustav žica do ploče

Kontaktni materijal konzerviran

Maksimalni presjek 2.5 mm²

Minimalni presjek 0.2 mm²

Nazivna struja 12A

Nazivna struja - zaokruženo 12A

Nazivni napon 630 V

Niz GMVSTBR

Oblikovati konektor, ravni

Posebnosti s vijčanim zaključavanjem

Rm 7.62 mm

Sadržaj 50 kom.

Širina 33.30 mm

Tip GMVSTBR 2,5/ 3-STF-7,62

Ukupan broj polova 3.

Veza Utikač

Veza vijčani terminal

Visina 26.00 mm

Boja proizvođača zelena

Broj polova po redu 6

Broj redaka 1

Dim. (D x Š x V) 6.85 x 23.65 x 17.90 mm

Duljina 6.85 mm

Konektorski sustav žica do ploče

Kontaktni materijal konzerviran

Nazivna struja 8A

Nazivna struja - zaokruženo 8A

Nazivni napon 160 V

Niz IMCV

Oblikovati Konektor, ugradnja vertikalna

Posebnosti za izlaze sigurne za prste

Rm 3.81 mm

Sadržaj 50 kom.

Širina 23.65 mm

Smjer parenja Okomito na tiskanu ploču

Tip IMCV 1,5/ 6-G-3,81

Ukupan broj polova 6

Veza Print

Visina 17.90 mm

AWG maks. 12

AWG min. 24

Boja proizvođača zelena

Broj polova po redu 11

Broj redaka 1

Dim. (D x Š x V) 15.00 x 55.88 x 18.30 mm

Duljina 15.00 mm

Konektorski sustav žica do ploče

Kontaktni materijal konzerviran

Maksimalni presjek 2.5 mm²

Minimalni presjek 0.2 mm²

Nazivna struja 12A

Nazivna struja - zaokruženo 12A

Nazivni napon 320 V

Niz MSTB

Oblikovati konektor, ravni

Posebnosti S poteznom čahurom

Rm 5.08 mm

Sadržaj 50 kom.

Širina 55.88 mm

Tip MSTB 2,5/11-ST-5,08 BD:1-11

Ukupan broj polova 11

Veza Utikač

Veza vijčani terminal

Visina 18.30 mm

AWG maks. 12

AWG min. 24

Boja proizvođača crna

Broj polova po redu 4

Broj redaka 1

Dim. (D x Š x V) 12.60 x 26.00 x 20.32 mm

Duljina 12.60 mm

Konektorski sustav žica do ploče

Kontaktni materijal konzerviran

Maksimalni presjek 2.5 mm²

Minimalni presjek 0.2 mm²

Nazivna struja 12A

Nazivna struja - zaokruženo 12A

Nazivni napon 320 V

Niz MVSTBW

Oblikovati konektor, ravni

Posebnosti S poteznom čahurom

Rm 5.08 mm

Sadržaj 50 kom.

Širina 26.00 mm

Tip MVSTBW 2,5/ 4-ST-5,08 BK

Ukupan broj polova 4

Veza Utikač

Veza vijčani terminal

Visina 20.32 mm

AWG maks. 12

AWG min. 24

Boja proizvođača zelena

Broj polova po redu 5

Broj redaka 1

Dim. (D x Š x V) 15.00 x 48.49 x 18.20 mm

Duljina 15.00 mm

Konektorski sustav žica do ploče

Kontaktni materijal konzerviran

Maksimalni presjek 2.5 mm²

Minimalni presjek 0.2 mm²

Nazivna struja 12A

Nazivna struja - zaokruženo 12A

Nazivni napon 630 V

Niz GMSTB

Oblikovati konektor, ravni

Posebnosti s vijčanim zaključavanjem

Rm 7.62 mm

Sadržaj 50 kom.

Širina 48.49 mm

Tip GMSTB 2,5/ 5-STF-7,62

Ukupan broj polova 5

Veza Utikač

Veza vijčani terminal

Visina 18.20 mm

Boja proizvođača zelena

Broj polova po redu 9

Broj redaka 1

Dim. (D x Š x V) 12.00 x 55.88 x 12.10 mm

Duljina 12.00 mm

Konektorski sustav žica do ploče

Kontaktni materijal konzerviran

Nazivna struja 12A

Nazivna struja - zaokruženo 12A

Nazivni napon 320 V

Niz MSTB

Oblikovati Spojnica, vodoravna ugradnja

Posebnosti koji se može kodirati

Posebnosti s vijčanim zaključavanjem

Posebnosti zatvoreno

Rm 5.08 mm

Sadržaj 100 kom.

Širina 55.88 mm

Smjer parenja Vodoravno u odnosu na tiskanu ploču

Tip MSTB 2,5/ 9-GF-5,08

Ukupan broj polova 9

Veza Print

Visina 12.10 mm

Boja proizvođača zelena

Broj polova po redu 5

Broj redaka 1

Dim. (D x Š x V) 10.25 x 19.84 x 14.50 mm

Duljina 10.25 mm

Konektorski sustav žica do ploče

Kontaktni materijal konzerviran

Nazivna struja 8A

Nazivna struja - zaokruženo 8A

Nazivni napon 160 V

Niz IMC

Oblikovati Konektor, ugradnja horizontalna

Posebnosti za izlaze sigurne za prste

Rm 3.81 mm

Sadržaj 50 kom.

Širina 19.84 mm

Smjer parenja Vodoravno u odnosu na tiskanu ploču

Tip IMC 1,5/ 5-G-3,81

Ukupan broj polova 5

Veza Print

Visina 14.50 mm

AWG maks. 12

AWG min. 24

Boja proizvođača crna

Broj polova po redu 2

Broj redaka 1

Dim. (D x Š x V) 11.16 x 26.00 x 12.60 mm

Duljina 11.16 mm

Konektorski sustav žica do ploče

Kontaktni materijal konzerviran

Maksimalni presjek 2.5 mm²

Minimalni presjek 0.2 mm²

Nazivna struja 12A

Nazivna struja - zaokruženo 12A

Nazivni napon 250 V

Niz MVSTBR

Oblikovati konektor, ravni

Posebnosti S poteznom čahurom

Rm 5.08 mm

Sadržaj 50 kom.

Širina 26.00 mm

Tip MVSTBR 2,5/ 2-ST-5,08 BK

Ukupan broj polova 2

Veza Utikač

Veza vijčani terminal

Visina 12.60 mm

AWG maks. 12

AWG min. 24

Boja proizvođača zelena

Broj polova po redu 6

Broj redaka 1

Dim. (D x Š x V) 12.60 x 43.68 x 26.00 mm

Duljina 12.60 mm

Konektorski sustav žica do ploče

Kontaktni materijal konzerviran

Maksimalni presjek 2.5 mm²

Minimalni presjek 0.2 mm²

Nazivna struja 12A

Nazivna struja - zaokruženo 12A

Nazivni napon 630 V

Niz GMVSTBW

Oblikovati konektor, ravni

Posebnosti koji se može kodirati

Rm 7.62 mm

Sadržaj 50 kom.

Širina 43.68 mm

Tip GMVSTBW 2,5/ 6-ST-7,62

Ukupan broj polova 6

Veza Utikač

Veza vijčani terminal

Visina 26.00 mm

Boja proizvođača zelena

Broj polova po redu 6

Broj redaka 1

Dim. (D x Š x V) 10.25 x 23.65 x 14.50 mm

Duljina 10.25 mm

Konektorski sustav žica do ploče

Kontaktni materijal konzerviran

Nazivna struja 8A

Nazivna struja - zaokruženo 8A

Nazivni napon 160 V

Niz IMC

Oblikovati Konektor, ugradnja horizontalna

Posebnosti za izlaze sigurne za prste

Rm 3.81 mm

Sadržaj 50 kom.

Širina 23.65 mm

Smjer parenja Vodoravno u odnosu na tiskanu ploču

Tip IMC 1,5/ 6-G-3,81

Ukupan broj polova 6

Veza Print

Visina 14.50 mm

Sadržaj 5 kom.

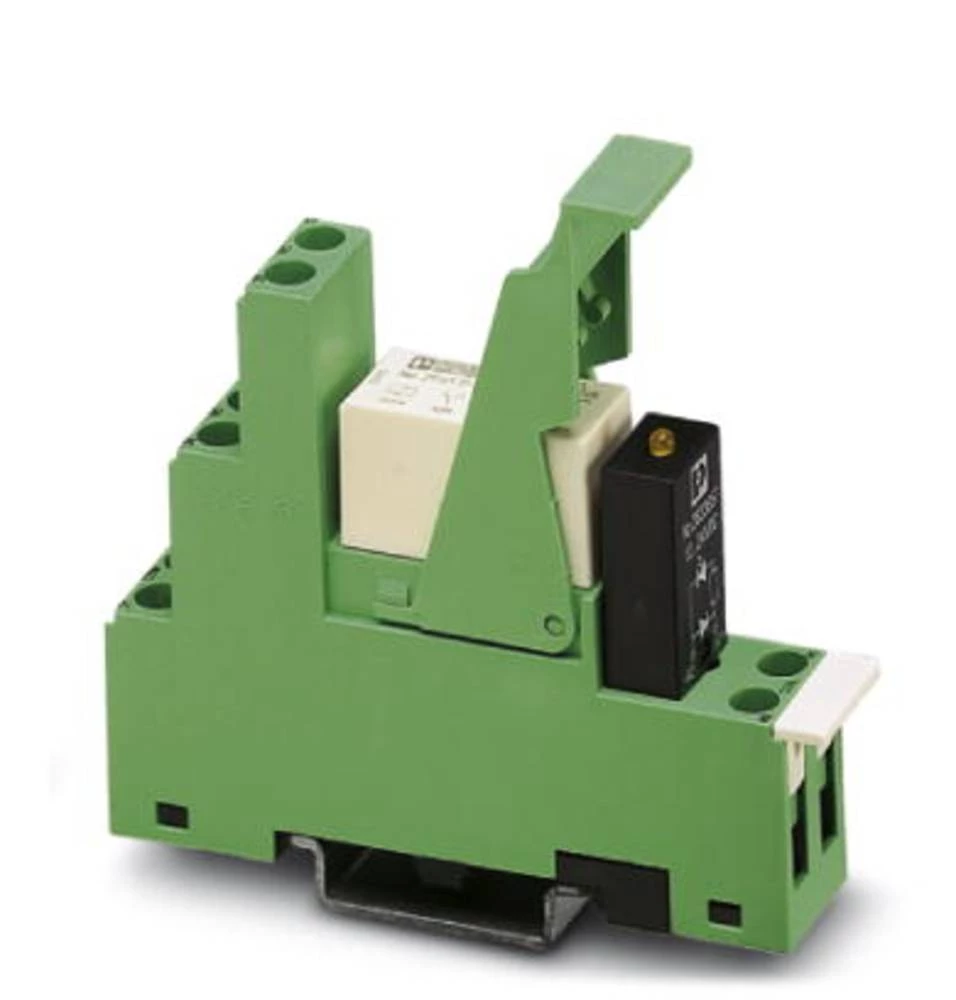

Tip PR1-RSC3-LV-120AC/2X21

Boja proizvođača zelena

Broj polova po redu 15

Broj redaka 1

Dim. (D x Š x V) 8.60 x 86.36 x 15.90 mm

Duljina 8.60 mm

Konektorski sustav žica do ploče

Kontaktni materijal konzerviran

Nazivna struja 12A

Nazivna struja - zaokruženo 12A

Nazivni napon 320 V

Niz MSTBV

Oblikovati Spojnica, vodoravna ugradnja

Posebnosti koji se može kodirati

Posebnosti s vijčanim zaključavanjem

Posebnosti zatvoreno

Rm 5.08 mm

Sadržaj 50 kom.

Širina 86.36 mm

Smjer parenja Okomito na tiskanu ploču

Tip MSTBV 2,5/15-GF-5,08

Ukupan broj polova 15

Veza Print

Visina 15.90 mm

AWG maks. 12

AWG min. 24

Boja proizvođača zelena

Broj polova po redu 2

Broj redaka 1

Dim. (D x Š x V) 10.16 x 27.20 x 15.00 mm

Duljina 10.16 mm

Konektorski sustav žica do ploče

Kontaktni materijal konzerviran

Maksimalni presjek 2.5 mm²

Minimalni presjek 0.2 mm²

Nazivna struja 12A

Nazivna struja - zaokruženo 12A

Nazivni napon 320 V

Niz FRONT-MSTB

Oblikovati konektor, ravni

Rm 5.08 mm

Sadržaj 100 kom.

Širina 27.20 mm

Tip FRONT-MSTB 2,5/ 2-ST-5,08

Ukupan broj polova 2

Veza Utikač

Veza vijčani terminal

Visina 15.00 mm

AWG maks. 12

AWG min. 24

Boja proizvođača crna

Broj polova po redu 5

Broj redaka 1

Dim. (D x Š x V) 15.00 x 26.02 x 25.60 mm

Duljina 15.00 mm

Konektorski sustav žica do ploče

Kontaktni materijal konzerviran

Maksimalni presjek 2.5 mm²

Minimalni presjek 0.2 mm²

Nazivna struja 12A

Nazivna struja - zaokruženo 12A

Nazivni napon 320 V

Niz FKC

Oblikovati konektor, ravni

Posebnosti s PUSH-IN opružnim spojem

Rm 5.08 mm

Sadržaj 100 kom.

Širina 26.02 mm

Tip FKC 2,5/ 5-ST-5,08 BK

Ukupan broj polova 5

Veza opružna kopča

Veza Utikač

Visina 25.60 mm

Boja proizvođača crna

Broj polova po redu 8.

Broj redaka 1

Dim. (D x Š x V) 8.60 x 43.44 x 14.60 mm

Duljina 8.60 mm

Konektorski sustav žica do ploče

Kontaktni materijal konzerviran

Nazivna struja 12A

Nazivna struja - zaokruženo 12A

Nazivni napon 320 V

Niz CCVA

Oblikovati utikač, ugradnja vertikalno

Posebnosti za THR lemljeni spoj

Rm 5.08 mm

Sadržaj 140 kom

Širina 43.44 mm

Smjer parenja Okomito na tiskanu ploču

Tip CCVA 2,5/ 8-G-5,08 P26THRR56

Ukupan broj polova 8.

Veza Print

Visina 14.60 mm

AWG maks. 12

AWG min. 24

Boja proizvođača zelena

Broj polova po redu 2

Broj redaka 1

Dim. (D x Š x V) 10.00 x 18.20 x 15.00 mm

Duljina 10.00 mm

Konektorski sustav žica do ploče

Kontaktni materijal konzerviran

Maksimalni presjek 2.5 mm²

Minimalni presjek 0.2 mm²

Nazivna struja 12A

Nazivna struja - zaokruženo 12A

Nazivni napon 250 V

Niz MSTB

Oblikovati konektor, ravni

Rm 5 mm

Sadržaj 50 kom.

Širina 18.20 mm

Tip MSTB 2,5/ 2-ST BD:1-2

Ukupan broj polova 2

Veza Utikač

Veza vijčani terminal

Visina 15.00 mm

AWG maks. 12

AWG min. 24

Boja proizvođača zelena

Broj polova po redu 4

Broj redaka 1

Dim. (D x Š x V) 15.00 x 25.60 x 20.94 mm

Duljina 15.00 mm

Konektorski sustav žica do ploče

Kontaktni materijal konzerviran

Maksimalni presjek 2.5 mm²

Minimalni presjek 0.2 mm²

Nazivna struja 12A

Nazivna struja - zaokruženo 12A

Nazivni napon 250 V

Niz FKC

Oblikovati konektor, ravni

Posebnosti s PUSH-IN opružnim spojem

Rm 5.08 mm

Sadržaj 100 kom.

Širina 25.60 mm

Tip FKC 2,5/ 4-ST-5,08 BD:1-4

Ukupan broj polova 4

Veza opružna kopča

Veza Utikač

Visina 20.94 mm

AWG maks. 12

AWG min. 24

Boja proizvođača zelena

Broj polova po redu 9

Broj redaka 1

Dim. (D x Š x V) 12.60 x 66.54 x 26.00 mm

Duljina 12.60 mm

Konektorski sustav žica do ploče

Kontaktni materijal konzerviran

Maksimalni presjek 2.5 mm²

Minimalni presjek 0.2 mm²

Nazivna struja 12A

Nazivna struja - zaokruženo 12A

Nazivni napon 630 V

Niz GMVSTBR

Oblikovati konektor, ravni

Posebnosti S poteznom čahurom

Rm 7.62 mm

Sadržaj 50 kom.

Širina 66.54 mm

Tip GMVSTBR 2,5/ 9-ST-7,62

Ukupan broj polova 9

Veza Utikač

Veza vijčani terminal

Visina 26.00 mm

Boja proizvođača zelena

Broj polova po redu 2

Broj redaka 2

Dim. (D x Š x V) 12.70 x 26.90 x 22.10 mm

Duljina 12.70 mm

Konektorski sustav žica do ploče

Kontaktni materijal konzerviran

Nazivna struja 10 A

Nazivna struja - zaokruženo 10 A

Nazivni napon 320 V

Niz MDSTB

Oblikovati Spojnica, vodoravna ugradnja

Posebnosti 2 kata

Posebnosti koji se može kodirati

Rm 5.08 mm

Sadržaj 50 kom.

Širina 26.90 mm

Smjer parenja Vodoravno u odnosu na tiskanu ploču

Tip MDSTB 2,5/ 2-G-5,08

Ukupan broj polova 4

Veza Print

Visina 22.10 mm

AWG maks. 12

AWG min. 24

Boja proizvođača zelena

Broj polova po redu 6

Broj redaka 1

Dim. (D x Š x V) 12.60 x 31.00 x 26.00 mm

Duljina 12.60 mm

Konektorski sustav žica do ploče

Kontaktni materijal konzerviran

Maksimalni presjek 2.5 mm²

Minimalni presjek 0.2 mm²

Nazivna struja 12A

Nazivna struja - zaokruženo 12A

Nazivni napon 320 V

Niz MVSTBR

Oblikovati konektor, ravni

Posebnosti S poteznom čahurom

Rm 5 mm

Sadržaj 50 kom.

Širina 31.00 mm

Tip MVSTBR 2,5/ 6-ST

Ukupan broj polova 6

Veza Utikač

Veza vijčani terminal

Visina 26.00 mm

AWG maks. 12

AWG min. 24

Boja proizvođača zelena

Broj polova po redu 4

Broj redaka 1

Dim. (D x Š x V) 17.30 x 31.64 x 20.40 mm

Duljina 17.30 mm

Konektorski sustav žica do ploče

Kontaktni materijal konzerviran

Maksimalni presjek 2.5 mm²

Minimalni presjek 0.2 mm²

Nazivna struja 12A

Nazivna struja - zaokruženo 12A

Nazivni napon 320 V

Niz MVSTBU

Oblikovati utikač, ugradnja vertikalno

Posebnosti S poteznom čahurom

Posebnosti s vijčanim zaključavanjem

Rm 5.08 mm

Sadržaj 50 kom.

Širina 31.64 mm

Tip MVSTBU 2,5/ 4-GB-5,08

Ukupan broj polova 4

Veza Utikač

Veza vijčani terminal

Visina 20.40 mm

Boja proizvođača zelena

Broj polova po redu 13

Broj redaka 2

Dim. (D x Š x V) 22.00 x 67.60 x 32.00 mm

Duljina 22.00 mm

Konektorski sustav žica do ploče

Kontaktni materijal konzerviran

Nazivna struja 10 A

Nazivna struja - zaokruženo 10 A

Nazivni napon 320 V

Niz MDSTB

Oblikovati Spojnica, vodoravna ugradnja

Posebnosti 2 kata

Posebnosti koji se može kodirati

Posebnosti zatvoreno

Rm 5.08 mm

Sadržaj 50 kom.

Širina 67.60 mm

Smjer parenja Vodoravno u odnosu na tiskanu ploču

Tip MDSTB 2,5/13-G1-5,08

Ukupan broj polova 26

Veza Print

Visina 32.00 mm

Boja proizvođača zelena

Broj polova po redu 6

Broj redaka 1

Dim. (D x Š x V) 14.80 x 32.48 x 16.50 mm

Duljina 14.80 mm

Konektorski sustav žica do ploče

Kontaktni materijal konzerviran

Nazivna struja 12A

Nazivna struja - zaokruženo 12A

Nazivni napon 320 V

Niz SMSTBA

Oblikovati utikač, ugradnja vertikalno

Rm 5.08 mm

Sadržaj 50 kom.

Širina 32.48 mm

Smjer parenja Schräg zur Leiterplatte

Tip SMSTBA 2,5/ 6-G-5,08

Ukupan broj polova 6

Veza Print

Visina 16.50 mm

Boja proizvođača zelena

Broj polova po redu 18

Broj redaka 1

Dim. (D x Š x V) 8.60 x 114.76 x 15.90 mm

Duljina 8.60 mm

Konektorski sustav žica do ploče

Kontaktni materijal konzerviran

Nazivna struja 12A

Nazivna struja - zaokruženo 12A

Nazivni napon 320 V

Niz MSTBV

Oblikovati Spojnica, vodoravna ugradnja

Posebnosti otvoren na stranu

Rm 5.08 mm

Sadržaj 50 kom.

Širina 114.76 mm

Smjer parenja Okomito na tiskanu ploču

Tip MSTBV 2,5/18-GEH-5,08

Ukupan broj polova 18

Veza Print

Visina 15.90 mm

AWG maks. 16

AWG min. 28

Boja proizvođača zelena

Broj polova po redu 2

Broj redaka 1

Dim. (D x Š x V) 18.01 x 20.30 x 19.40 mm

Duljina 18.01 mm

Konektorski sustav žica do ploče

Kontaktni materijal konzerviran

Maksimalni presjek 1.5 mm²

Minimalni presjek 0.14 mm²

Nazivna struja 8A

Nazivna struja - zaokruženo 8A

Nazivni napon 160 V

Niz MCVU

Oblikovati čep, ravno

Posebnosti s vijčanim zaključavanjem

Rm 3.81 mm

Sadržaj 50 kom.

Širina 20.30 mm

Tip MCVU 1,5/ 2-GFD-3,81

Ukupan broj polova 2

Veza Utikač

Veza vijčani terminal

Visina 19.40 mm

AWG maks. 12

AWG min. 24

Boja proizvođača zelena

Broj polova po redu 20

Broj redaka 1

Dim. (D x Š x V) 15.00 x 111.61 x 18.20 mm

Duljina 15.00 mm

Konektorski sustav žica do ploče

Kontaktni materijal konzerviran

Maksimalni presjek 2.5 mm²

Minimalni presjek 0.2 mm²

Nazivna struja 12A

Nazivna struja - zaokruženo 12A

Nazivni napon 320 V

Niz MSTB

Oblikovati konektor, ravni

Posebnosti S poteznom čahurom

Posebnosti s vijčanim zaključavanjem

Rm 5.08 mm

Sadržaj 50 kom.

Širina 111.61 mm

Tip MSTB 2,5/20-STF-5,08

Ukupan broj polova 20

Veza Utikač

Veza vijčani terminal

Visina 18.20 mm
