Sustavi višestrukih pinskih konektora, sustavi višestrukih ženskih konektora

Boja proizvođača crna

Broj polova po redu 13

Broj redaka 1

Dim. (D x Š x V) 7.07 x 50.22 x 12.70 mm

Duljina 7.07 mm

Konektorski sustav žica do ploče

Kontaktni materijal Cu legura, pokositrena

Materijal kućišta LCP GF

Nazivna struja 10 A

Nazivna struja - zaokruženo 10 A

Nazivni napon 300 V

Niz BC/SC

Oblikovati utikač, ugradnja vertikalno

Rm 3.81 mm

Sadržaj 50 kom.

Širina 50.22 mm

Smjer parenja Okomito na tiskanu ploču

Tip SC-SMT 3.81/13/180G 3.2SN BK BX

Ukupan broj polova 13

Veza Print

Visina 12.70 mm

Boja proizvođača crna

Broj polova po redu 14

Broj redaka 1

Dim. (D x Š x V) 7.07 x 54.03 x 12.70 mm

Duljina 7.07 mm

Konektorski sustav žica do ploče

Kontaktni materijal Cu legura, pokositrena

Materijal kućišta LCP GF

Nazivna struja 10 A

Nazivna struja - zaokruženo 10 A

Nazivni napon 300 V

Niz BC/SC

Oblikovati utikač, ugradnja vertikalno

Rm 3.81 mm

Sadržaj 50 kom.

Širina 54.03 mm

Smjer parenja Okomito na tiskanu ploču

Tip SC-SMT 3.81/14/180G 3.2SN BK BX

Ukupan broj polova 14

Veza Print

Visina 12.70 mm

Boja proizvođača crna

Broj polova po redu 15

Broj redaka 1

Dim. (D x Š x V) 7.07 x 57.84 x 12.70 mm

Duljina 7.07 mm

Konektorski sustav žica do ploče

Kontaktni materijal Cu legura, pokositrena

Materijal kućišta LCP GF

Nazivna struja 10 A

Nazivna struja - zaokruženo 10 A

Nazivni napon 300 V

Niz BC/SC

Oblikovati utikač, ugradnja vertikalno

Rm 3.81 mm

Sadržaj 50 kom.

Širina 57.84 mm

Smjer parenja Okomito na tiskanu ploču

Tip SC-SMT 3.81/15/180G 3.2SN BK BX

Ukupan broj polova 15

Veza Print

Visina 12.70 mm

Boja proizvođača crna

Broj polova po redu 16

Broj redaka 1

Dim. (D x Š x V) 7.07 x 61.65 x 12.70 mm

Duljina 7.07 mm

Konektorski sustav žica do ploče

Kontaktni materijal Cu legura, pokositrena

Materijal kućišta LCP GF

Nazivna struja 10 A

Nazivna struja - zaokruženo 10 A

Nazivni napon 300 V

Niz BC/SC

Oblikovati utikač, ugradnja vertikalno

Rm 3.81 mm

Sadržaj 50 kom.

Širina 61.65 mm

Smjer parenja Okomito na tiskanu ploču

Tip SC-SMT 3.81/16/180G 3.2SN BK BX

Ukupan broj polova 16

Veza Print

Visina 12.70 mm

AWG maks. 4

AWG min. 12

Boja proizvođača crna

Broj polova po redu 5

Broj redaka 1

Konektorski sustav žica do ploče

Kontaktni materijal slitina bakra

Maksimalna temperatura +120 °C

Maksimalni presjek 16 mm²

Materijal kućišta PA GF

Minimalna temperatura -50 °C

Minimalni presjek 2.50 mm²

Nazivna struja 76 A

Nazivna struja - zaokruženo 76 A

Nazivni napon 1000 V

Niz BU/SU

Posebnosti koji se može kodirati

Rm 10.16 mm

Sadržaj 16 sati

Smjer parenja Okomito na tiskanu ploču

Tip BUF 10.16IT/05/180SF AG BK BX

Ukupan broj polova 5

Veza zatezna opruga

AWG maks. 4

AWG min. 12

Boja proizvođača crna

Broj polova po redu 3.

Broj redaka 1

Konektorski sustav žica do ploče

Kontaktni materijal slitina bakra

Maksimalna temperatura +120 °C

Maksimalni presjek 16 mm²

Materijal kućišta PA GF

Minimalna temperatura -50 °C

Minimalni presjek 2.50 mm²

Nazivna struja 76 A

Nazivna struja - zaokruženo 76 A

Nazivni napon 1000 V

Niz BU/SU

Posebnosti koji se može kodirati

Rm 10.16 mm

Sadržaj 36 sati

Smjer parenja Okomito na tiskanu ploču

Tip BUF 10.16IT/03/180 AG BK BX

Ukupan broj polova 3.

Veza zatezna opruga

AWG maks. 16

AWG min. 28

Boja proizvođača naranča

Broj polova po redu 4

Broj redaka 1

Konektorski sustav žica do ploče

Kontaktni materijal slitina bakra

Maksimalna temperatura +100 °C

Maksimalni presjek 1.50 mm²

Materijal kućišta PA GF

Minimalna temperatura -50 °C

Minimalni presjek 0.25 mm²

Nazivna struja 14.50 A

Nazivna struja - zaokruženo 14.5 A

Nazivni napon 320 V

Niz BL/SL

Posebnosti koji se može kodirati

Rm 3,50 mm

Sadržaj 84 sata

Smjer parenja Okomito na tiskanu ploču

Tip BLF 3.50/04/180LH SN OR BX

Ukupan broj polova 4

Veza zatezna opruga

Sadržaj 33 sata

Tip SVD 7.62HP/04/270F 3.2SN BK BX

Sadržaj 30 sati

Tip SV 7.62HP/06/270MF2 3.5SN BK BX

Sadržaj 24 kom.

Tip SV 7.62HP/09/90G 3.5SN BK BX

Sadržaj 18 kom.

Tip SV 7.62HP/11/90SF 3.5SN BK BX

Sadržaj 18 kom.

Tip SV 7.62HP/12/90G 3.5SN BK BX

AWG maks. 12

AWG min. 24

Boja proizvođača zelena

Broj polova po redu 7

Broj redaka 1

Dim. (D x Š x V) 15.00 x 35.00 x 18.20 mm

Duljina 15.00 mm

Konektorski sustav žica do ploče

Kontaktni materijal konzerviran

Maksimalni presjek 2.5 mm²

Minimalni presjek 0.2 mm²

Nazivna struja 12A

Nazivna struja - zaokruženo 12A

Nazivni napon 320 V

Niz MSTBT

Oblikovati konektor, ravni

Posebnosti S poteznom čahurom

Rm 5 mm

Sadržaj 50 kom.

Širina 35.00 mm

Tip MSTBT 2,5/ 7-ST

Ukupan broj polova 7

Veza Utikač

Veza vijčani terminal

Visina 18.20 mm

Boja proizvođača naranča

Broj polova po redu 10

Broj redaka 1

Dim. (D x Š x V) 10.70 x 35.00 x 11.10 mm

Duljina 10.70 mm

Konektorski sustav žica do ploče

Kontaktni materijal kalajisana bronca

Materijal kućišta PBT

Nazivna struja 10 A

Nazivna struja - zaokruženo 10 A

Nazivni napon 300 V

Niz BL/SL

Oblikovati Spojnica, vodoravna ugradnja

Posebnosti otvoren na stranu

Rm 3,50 mm

Sadržaj 50 kom.

Širina 35.00 mm

Smjer parenja Vodoravno u odnosu na tiskanu ploču

Tip SL 3.50/10/90 3.2SN OR BX

Ukupan broj polova 10

Veza Print

Visina 11.10 mm

Boja proizvođača crna

Broj polova po redu 4

Broj redaka 1

Dim. (D x Š x V) 7.50 x 21.00 x 12.60 mm

Duljina 7,50 mm

Konektorski sustav žica do ploče

Kontaktni materijal kalajisana bronca

Materijal kućišta LCP GF

Nazivna struja 10 A

Nazivna struja - zaokruženo 10 A

Nazivni napon 300 V

Niz BL/SL

Oblikovati utikač, ugradnja vertikalno

Posebnosti s vijčanim zaključavanjem

Rm 3,50 mm

Sadržaj 265 sati

Širina 21.00 mm

Smjer parenja Okomito na tiskanu ploču

Tip SL-SMT 3.50/04/180LF 1.5SN BK RL

Ukupan broj polova 4

Veza Print

Visina 12.60 mm

AWG maks. 12

AWG min. 26

Boja proizvođača naranča

Broj polova po redu 8.

Broj redaka 1

Dim. (D x Š x V) 15.3 x 40.64 x 22.2 mm

Duljina 15.3 mm

Izolacijski materijal PBT

Konektorski sustav žica do ploče

Kontaktni materijal slitina bakra

Maksimalna temperatura +100 °C

Maksimalni presjek 2.50 mm²

Materijal kućišta PBT

Minimalna temperatura -50 °C

Minimalni presjek 0.20 mm²

Nazivna struja 21.50 A

Nazivna struja - zaokruženo 21.5 A

Nazivni napon 400 V

Niz BL/SL 5.08

Oblikovati čep, ravno

Rm 5.08 mm

Sadržaj 42 sata

Širina 40.64 mm

Tip SLS 5.08/08/180 SN OR BX

Ukupan broj polova 8.

Veza vijčani terminal

Visina 22,2 mm

AWG maks. 14

AWG min. 26

Broj polova po redu 2

Broj redaka 1

Dim. (D x Š x V) 13.00 x 21.90 x 14.00 mm

Duljina 13.00 mm

Konektorski sustav žica do ploče

Kontaktni materijal Cu legura, pokositrena

Maksimalni presjek 1.50 mm²

Materijal kućišta PBT

Minimalni presjek 0.20 mm²

Nazivna struja 10 A

Nazivna struja - zaokruženo 10 A

Nazivni napon 300 V

Niz BL/SL

Oblikovati konektor, ravni

Posebnosti s vijčanim zaključavanjem

Rm 3,50 mm

Sadržaj 100 kom.

Širina 21.90 mm

Smjer parenja Okomito na tiskanu ploču

Tip BLZF 3.50/02/180F SN OR BX

Ukupan broj polova 2

Veza opružna kopča

Veza Utikač

Visina 14.00 mm

AWG maks. 12

AWG min. 24

Boja proizvođača žuta

Broj polova po redu 2

Broj redaka 1

Dim. (D x Š x V) 10.00 x 18.20 x 15.00 mm

Duljina 10.00 mm

Konektorski sustav žica do ploče

Kontaktni materijal konzerviran

Maksimalni presjek 2.5 mm²

Minimalni presjek 0.2 mm²

Nazivna struja 12A

Nazivna struja - zaokruženo 12A

Nazivni napon 320 V

Niz MSTBT

Oblikovati konektor, ravni

Posebnosti S poteznom čahurom

Rm 5 mm

Sadržaj 50 kom.

Širina 18.20 mm

Tip MSTBT 2,5/ 2-ST YE

Ukupan broj polova 2

Veza Utikač

Veza vijčani terminal

Visina 15.00 mm

AWG maks. 12

AWG min. 24

Boja proizvođača zelena

Broj polova po redu 16

Broj redaka 1

Dim. (D x Š x V) 15.00 x 81.28 x 18.20 mm

Duljina 15.00 mm

Konektorski sustav žica do ploče

Kontaktni materijal konzerviran

Maksimalni presjek 2.5 mm²

Minimalni presjek 0.2 mm²

Nazivna struja 12A

Nazivna struja - zaokruženo 12A

Nazivni napon 320 V

Niz MSTBT

Oblikovati konektor, ravni

Posebnosti S poteznom čahurom

Rm 5.08 mm

Sadržaj 50 kom.

Širina 81.28 mm

Tip MSTBT 2,5/16-ST-5,08

Ukupan broj polova 16

Veza Utikač

Veza vijčani terminal

Visina 18.20 mm

AWG maks. 20

AWG min. 22

Broj polova po redu 1

Broj redaka 1

Dim. (D x Š x V) 50 x 27.7 x 600 mm

Duljina 50 mm

Izolacijski materijal termoplastični

Konektorski sustav žica do ploče

Kontaktni materijal slitina bakra

Maksimalna temperatura +100 °C

Maksimalni presjek 0.50 mm²

Materijal kućišta termoplastični

Minimalna temperatura -50 °C

Minimalni presjek 0.34 mm²

Niz RSV

Oblik olovke Pravougli

Oblikovati pin kontakt

Sadržaj 5000 kom

Širina 27.7 mm

Tip CS1,6R22-20 SN I2,5

Ukupan broj polova 1

Veza presovanje

Visina 600 mm

AWG maks. 12

AWG min. 26

Boja proizvođača crna

Broj polova po redu 4

Broj redaka 1

Dim. (D x Š x V) 14.20 x 30.12 x 27.60 mm

Duljina 14.20 mm

Konektorski sustav žica do ploče

Kontaktni materijal kalajisana bronca

Maksimalni presjek 2.50 mm²

Materijal kućišta PBT

Minimalni presjek 0.20 mm²

Nazivna struja 18.50 A

Nazivna struja - zaokruženo 18.5 A

Nazivni napon 300 V

Niz BL/SL

Oblikovati konektor, ravni

Posebnosti s PUSH-IN opružnim spojem

Posebnosti s vijčanim zaključavanjem

Rm 5.08 mm

Sadržaj 60 kom

Širina 30.12 mm

Smjer parenja Okomito na tiskanu ploču

Tip BLF 5.08HC/04/180F SN BK BX

Ukupan broj polova 4

Veza opružna kopča

Veza Utikač

Visina 27.60 mm

Boja proizvođača crna

Broj polova po redu 16

Broj redaka 1

Dim. (D x Š x V) 9.20 x 61.65 x 10.27 mm

Duljina 9.20 mm

Konektorski sustav žica do ploče

Kontaktni materijal Cu legura, pokositrena

Materijal kućišta LCP GF

Nazivna struja 10 A

Nazivna struja - zaokruženo 10 A

Nazivni napon 300 V

Niz BC/SC

Oblikovati utikač, ugradnja vertikalno

Rm 3.81 mm

Sadržaj 50 kom.

Širina 61.65 mm

Smjer parenja Vodoravno u odnosu na tiskanu ploču

Tip SC-SMT 3.81/16/90G 3.2SN BK BX

Ukupan broj polova 16

Veza Print

Visina 10.27 mm

Boja proizvođača crna

Broj polova po redu 2

Broj redaka 1

Dim. (D x Š x V) 8.31 x 9.20 x 8.57 mm

Duljina 8.31 mm

Konektorski sustav žica do ploče

Kontaktni materijal Cu legura, pokositrena

Materijal kućišta LCP GF

Nazivna struja 10 A

Nazivna struja - zaokruženo 10 A

Nazivni napon 300 V

Niz BC/SC

Oblikovati utikač, ugradnja vertikalno

Rm 3.81 mm

Sadržaj 50 kom.

Širina 9.20 mm

Smjer parenja Vodoravno u odnosu na tiskanu ploču

Tip SC-SMT 3.81/02/90G 1.5SN BK BX

Ukupan broj polova 2

Veza Print

Visina 8.57 mm

Boja proizvođača crna

Broj polova po redu 4

Broj redaka 1

Dim. (D x Š x V) 10 x 23.52 x 12 mm

Duljina 10 mm

Izolacijski materijal PBT

Konektorski sustav žica do ploče

Kontaktni materijal slitina bakra

Maksimalna temperatura +100 °C

Materijal kućišta PBT

Minimalna temperatura -50 °C

Nazivna struja 27.50 A

Nazivna struja - zaokruženo 27.5 A

Nazivni napon 400 V

Niz BL/SL 5.08

Oblik olovke Pravougli

Oblikovati utikač, kutni

Rm 5.08 mm

Sadržaj 350 kom

Širina 23.52 mm

Smjer parenja Vodoravno u odnosu na tiskanu ploču

Tip SL-SMT 5.08/04/90G 1.5 SN BK RL

Ukupan broj polova 4

Veza Print

Visina 12 mm

Zatik Ø 1,2 mm

AWG maks. 12

AWG min. 26

Boja proizvođača naranča

Broj polova po redu 20

Broj redaka 1

Dim. (D x Š x V) 42.5 x 103.6 x 42.9 mm

Duljina 42.5 mm

Izolacijski materijal PBT

Konektorski sustav žica do ploče

Kontaktni materijal slitina bakra

Maksimalna temperatura +100 °C

Maksimalni presjek 2.50 mm²

Materijal kućišta PBT

Minimalna temperatura -50 °C

Minimalni presjek 0.20 mm²

Nazivna struja 21.50 A

Nazivna struja - zaokruženo 21.5 A

Nazivni napon 400 V

Niz BL/SL 5.08

Oblikovati čep, ravno

Rm 5.08 mm

Sadržaj 5 kom.

Širina 103.6 mm

Tip SLS 5.08/20/180TB KF SN OR BX

Ukupan broj polova 20

Veza vijčani terminal

Visina 42.9 mm

AWG maks. 8.

AWG min. 24

Boja proizvođača crna

Broj polova po redu 6

Broj redaka 1

Dim. (D x Š x V) 20.60 x 46.60 x 44.70 mm

Duljina 20.60 mm

Konektorski sustav žica do ploče

Kontaktni materijal Cu legura, pokositrena

Maksimalni presjek 10 mm²

Minimalni presjek 0.5 mm²

Nazivna struja 36 A

Nazivna struja - zaokruženo 36 A

Nazivni napon 600 V

Oblikovati konektor, ravni

Rm 7.62 mm

Sadržaj 30 sati

Širina 46.60 mm

Smjer parenja Okomito na tiskanu ploču

Tip BVF 7.62HP/06/180 SN BK BX

Ukupan broj polova 6

Veza opružna kopča

Visina 44.70 mm

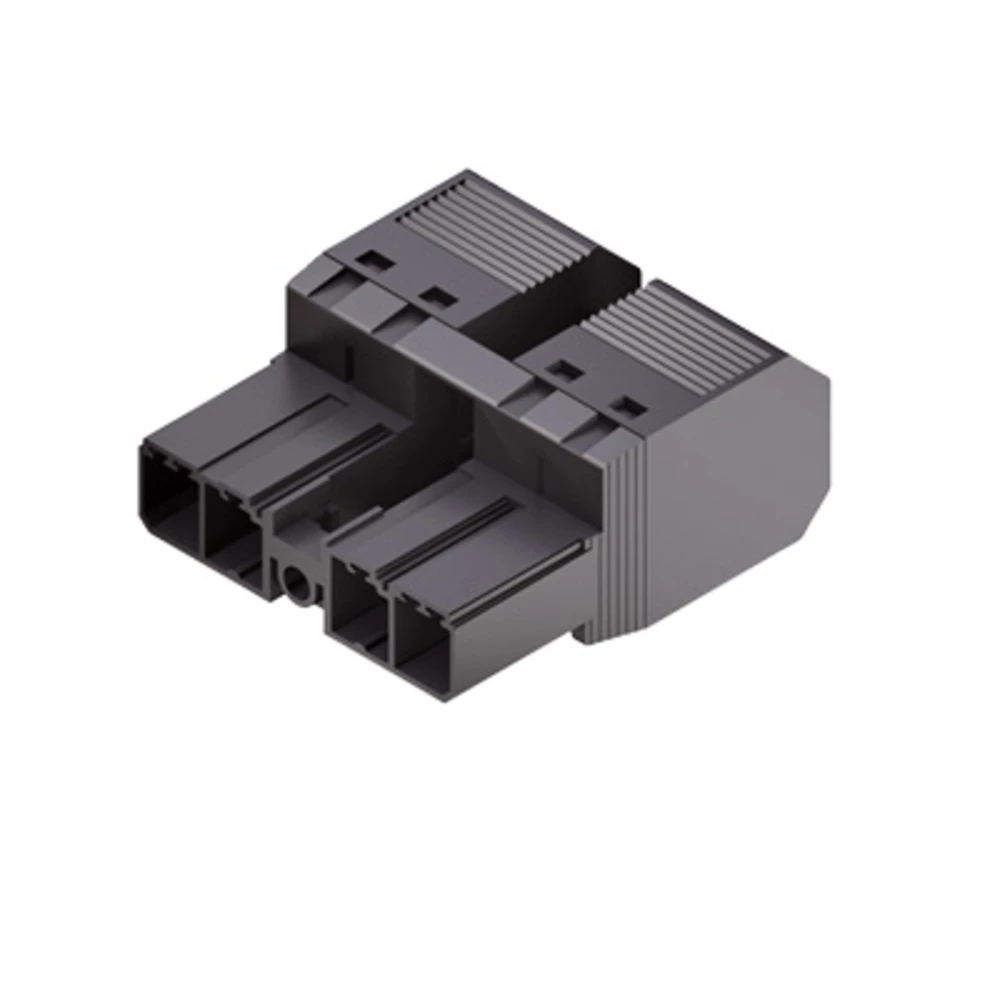

AWG maks. 8.

AWG min. 24

Broj polova po redu 4

Broj redaka 1

Dim. (D x Š x V) 22.90 x 44.70 x 38.98 mm

Duljina 22.90 mm

Konektorski sustav žica do ploče

Kontaktni materijal Cu legura, pokositrena

Maksimalni presjek 10 mm²

Minimalni presjek 0.5 mm²

Nazivna struja 36 A

Nazivna struja - zaokruženo 36 A

Nazivni napon 600 V

Oblikovati konektor, ravni

Posebnosti koji se može kodirati

Rm 7.62 mm

Sadržaj 40 kom

Širina 44.70 mm

Smjer parenja Okomito na tiskanu ploču

Tip BVF 7.62HP/04/180MSF SN BK BX

Ukupan broj polova 4

Veza opružna kopča

Visina 38.98 mm

AWG maks. 10

AWG min. 24

Broj polova po redu 4

Broj redaka 1

Dim. (D x Š x V) 55 x 135 x 350 mm

Duljina 55 mm

Konektorski sustav žica do ploče

Kontaktni materijal Cu legura, pokositrena

Maksimalni presjek 6.00 mm²

Materijal kućišta PA GF

Minimalni presjek 0.50 mm²

Nazivna struja 36 A

Nazivna struja - zaokruženo 36 A

Nazivni napon 600 V

Niz BV/SV

Oblikovati čep, ravno

Posebnosti sa zaporkom

Rm 7.62 mm

Sadržaj 40 kom

Širina 135 mm

Smjer parenja Okomito na tiskanu ploču

Tip SVF 7.62HP/04/180MSF SN BK BX

Ukupan broj polova 4

Veza opružna kopča

Veza Utikač

Visina 350 mm

Boja proizvođača crna

Broj polova po redu 11

Broj redaka 2

Dim. (D x Š x V) 10.80 x 45.50 x 17.70 mm

Duljina 10.80 mm

Konektorski sustav žica do ploče

Kontaktni materijal Cu legura, pokositrena

Materijal kućišta LCP GF

Nazivna struja 10 A

Nazivna struja - zaokruženo 10 A

Nazivni napon 150 V

Niz B2L/S2L

Oblikovati utikač, ugradnja vertikalno

Posebnosti sa bočnim otvaranjem

Rm 3,50 mm

Sadržaj 36 sati

Širina 45.50 mm

Smjer parenja Okomito na tiskanu ploču

Tip S2L-SMT 3.50/22/180LF 3.5SN BK BX

Ukupan broj polova 22

Veza Print

Visina 17.70 mm

Boja proizvođača crna

Broj polova po redu 12

Broj redaka 2

Dim. (D x Š x V) 10.80 x 49.00 x 17.70 mm

Duljina 10.80 mm

Konektorski sustav žica do ploče

Kontaktni materijal Cu legura, pokositrena

Materijal kućišta LCP GF

Nazivna struja 10 A

Nazivna struja - zaokruženo 10 A

Nazivni napon 150 V
