Sustavi višestrukih pinskih konektora, sustavi višestrukih ženskih konektora

Boja proizvođača crna

Broj polova po redu 2

Broj redaka 1

Izolacijski materijal Termoplastični UL94V-O

Konektorski sustav žica do ploče

Kontaktni materijal slitina bakra

Maksimalna temperatura +105 °C

Materijal kućišta Termoplastični UL94V-O

Minimalna temperatura -40 °C

Nazivna struja 3A

Nazivna struja - zaokruženo 3A

Oblik olovke ravan

Oblikovati Konektor, ugradnja horizontalna

Rm 2.54 mm

Smjer parenja Vodoravno u odnosu na tiskanu ploču

Tip DS1020-02RT1D

Ukupan broj polova 2

Veza Print

Zatik Ø 0,60 mm

Boja proizvođača crna

Broj polova po redu 2

Broj redaka 1

Dim. (D x Š x V) 13.08 x 4.50 x 6.75 mm

Duljina 13.08 mm

Izolacijski materijal Termoplastični UL94V-O

Konektorski sustav žica do ploče

Kontaktni materijal slitina bakra

Maksimalna temperatura +105 °C

Materijal kućišta Termoplastični UL94V-O

Minimalna temperatura -40 °C

Nazivna struja 3A

Nazivna struja - zaokruženo 3A

Oblik olovke ravan

Oblikovati Konektor, ugradnja vertikalna

Rm 2.54 mm

Širina 4,50 mm

Smjer parenja Okomito na tiskanu ploču

Tip DS1020-02ST1D

Ukupan broj polova 2

Veza Print

Visina 6.75 mm

Zatik Ø 0,60 mm

Boja proizvođača crna

Broj polova po redu 3.

Broj redaka 1

Dim. (D x Š x V) 15.62 x 6.75 x 4.50 mm

Duljina 15,62 mm

Izolacijski materijal Termoplastični UL94V-O

Konektorski sustav žica do ploče

Kontaktni materijal slitina bakra

Maksimalna temperatura +105 °C

Materijal kućišta Termoplastični UL94V-O

Minimalna temperatura -40 °C

Nazivna struja 3A

Nazivna struja - zaokruženo 3A

Oblik olovke ravan

Oblikovati Ženski konektor, kutni

Rm 2.54 mm

Širina 6.75 mm

Smjer parenja Vodoravno u odnosu na tiskanu ploču

Tip DS1020-03RT1D

Ukupan broj polova 3.

Veza Print

Visina 4,50 mm

Zatik Ø 0,60 mm

Boja proizvođača crna

Broj polova po redu 3.

Broj redaka 1

Dim. (D x Š x V) 15.62 x 4.50 x 6.75 mm

Duljina 15,62 mm

Izolacijski materijal Termoplastični UL94V-O

Konektorski sustav žica do ploče

Kontaktni materijal slitina bakra

Maksimalna temperatura +105 °C

Materijal kućišta Termoplastični UL94V-O

Minimalna temperatura -40 °C

Nazivna struja 3A

Nazivna struja - zaokruženo 3A

Oblik olovke ravan

Oblikovati Konektor, ugradnja vertikalna

Rm 2.54 mm

Sadržaj 1 kom

Širina 4,50 mm

Smjer parenja Okomito na tiskanu ploču

Tip DS1020-03ST1D

Ukupan broj polova 3.

Veza Print

Visina 6.75 mm

Zatik Ø 0,60 mm

Boja proizvođača crna

Broj polova po redu 4

Broj redaka 1

Dim. (D x Š x V) 18.16 x 6.75 x 4.50 mm

Duljina 18,16 mm

Izolacijski materijal Termoplastični UL94V-O

Konektorski sustav žica do ploče

Kontaktni materijal slitina bakra

Maksimalna temperatura +105 °C

Materijal kućišta Termoplastični UL94V-O

Minimalna temperatura -40 °C

Nazivna struja 3A

Nazivna struja - zaokruženo 3A

Oblik olovke ravan

Oblikovati Konektor, ugradnja horizontalna

Rm 2.54 mm

Širina 6.75 mm

Smjer parenja Vodoravno u odnosu na tiskanu ploču

Tip DS1020-04RT1D

Ukupan broj polova 4

Veza Print

Visina 4,50 mm

Zatik Ø 0,60 mm

Boja proizvođača crna

Broj polova po redu 4

Broj redaka 1

Dim. (D x Š x V) 18.16 x 4.50 x 6.75 mm

Duljina 18,16 mm

Izolacijski materijal Termoplastični UL94V-O

Konektorski sustav žica do ploče

Kontaktni materijal slitina bakra

Maksimalna temperatura +105 °C

Materijal kućišta Termoplastični UL94V-O

Minimalna temperatura -40 °C

Nazivna struja 3A

Nazivna struja - zaokruženo 3A

Oblik olovke ravan

Oblikovati Konektor, ugradnja vertikalna

Rm 2.54 mm

Širina 4,50 mm

Smjer parenja Okomito na tiskanu ploču

Tip DS1020-04ST1D

Ukupan broj polova 4

Veza Print

Visina 6.75 mm

Zatik Ø 0,60 mm

Boja proizvođača crna

Broj polova po redu 5

Broj redaka 1

Dim. (D x Š x V) 20.70 x 6.75 x 4.50 mm

Duljina 20.70 mm

Izolacijski materijal Termoplastični UL94V-O

Konektorski sustav žica do ploče

Kontaktni materijal slitina bakra

Maksimalna temperatura +105 °C

Materijal kućišta Termoplastični UL94V-O

Minimalna temperatura -40 °C

Nazivna struja 3A

Nazivna struja - zaokruženo 3A

Oblik olovke ravan

Oblikovati Konektor, ugradnja horizontalna

Rm 2.54 mm

Sadržaj 1 kom

Širina 6.75 mm

Smjer parenja Vodoravno u odnosu na tiskanu ploču

Tip DS1020-05RT1D

Ukupan broj polova 5

Veza Print

Visina 4,50 mm

Zatik Ø 0,60 mm

Boja proizvođača crna

Broj polova po redu 5

Broj redaka 1

Dim. (D x Š x V) 20.70 x 4.50 x 6.75 mm

Duljina 20.70 mm

Izolacijski materijal Termoplastični UL94V-O

Konektorski sustav žica do ploče

Kontaktni materijal slitina bakra

Maksimalna temperatura +105 °C

Materijal kućišta Termoplastični UL94V-O

Minimalna temperatura -40 °C

Nazivna struja 3A

Nazivna struja - zaokruženo 3A

Oblik olovke ravan

Oblikovati Konektor, ugradnja vertikalna

Rm 2.54 mm

Širina 4,50 mm

Smjer parenja Okomito na tiskanu ploču

Tip DS1020-05ST1D

Ukupan broj polova 5

Veza Print

Visina 6.75 mm

Zatik Ø 0,60 mm

Boja proizvođača crna

Broj polova po redu 6

Broj redaka 1

Dim. (D x Š x V) 23.24 x 6.75 x 4.50 mm

Duljina 23,24 mm

Izolacijski materijal Termoplastični UL94V-O

Konektorski sustav žica do ploče

Kontaktni materijal slitina bakra

Maksimalna temperatura +105 °C

Materijal kućišta Termoplastični UL94V-O

Minimalna temperatura -40 °C

Nazivna struja 3A

Nazivna struja - zaokruženo 3A

Oblik olovke ravan

Oblikovati Konektor, ugradnja horizontalna

Rm 2.54 mm

Širina 6.75 mm

Smjer parenja Vodoravno u odnosu na tiskanu ploču

Tip DS1020-06RT1D

Ukupan broj polova 6

Veza Print

Visina 4,50 mm

Zatik Ø 0,60 mm

Boja proizvođača crna

Broj polova po redu 6

Broj redaka 1

Dim. (D x Š x V) 23.24 x 4.50 x 6.75 mm

Duljina 23,24 mm

Izolacijski materijal Termoplastični UL94V-O

Konektorski sustav žica do ploče

Kontaktni materijal slitina bakra

Maksimalna temperatura +105 °C

Materijal kućišta Termoplastični UL94V-O

Minimalna temperatura -40 °C

Nazivna struja 3A

Nazivna struja - zaokruženo 3A

Oblik olovke ravan

Oblikovati Konektor, ugradnja vertikalna

Rm 2.54 mm

Širina 4,50 mm

Smjer parenja Okomito na tiskanu ploču

Tip DS1020-06ST1D

Ukupan broj polova 6

Veza Print

Visina 6.75 mm

Zatik Ø 0,60 mm

Boja proizvođača crna

Broj polova po redu 7

Broj redaka 1

Dim. (D x Š x V) 25.78 x 6.75 x 4.50 mm

Duljina 25,78 mm

Izolacijski materijal Termoplastični UL94V-O

Konektorski sustav žica do ploče

Kontaktni materijal slitina bakra

Maksimalna temperatura +105 °C

Materijal kućišta Termoplastični UL94V-O

Minimalna temperatura -40 °C

Nazivna struja 3A

Nazivna struja - zaokruženo 3A

Oblik olovke ravan

Oblikovati Konektor, ugradnja horizontalna

Rm 2.54 mm

Sadržaj 1 kom

Širina 6.75 mm

Smjer parenja Vodoravno u odnosu na tiskanu ploču

Tip DS1020-07RT1D

Ukupan broj polova 7

Veza Print

Visina 4,50 mm

Zatik Ø 0,60 mm

Boja proizvođača crna

Broj polova po redu 7

Broj redaka 1

Dim. (D x Š x V) 25.78 x 4.50 x 6.75 mm

Duljina 25,78 mm

Izolacijski materijal Termoplastični UL94V-O

Konektorski sustav žica do ploče

Kontaktni materijal slitina bakra

Maksimalna temperatura +105 °C

Materijal kućišta Termoplastični UL94V-O

Minimalna temperatura -40 °C

Nazivna struja 3A

Nazivna struja - zaokruženo 3A

Oblik olovke ravan

Oblikovati Konektor, ugradnja vertikalna

Rm 2.54 mm

Sadržaj 1 kom

Širina 4,50 mm

Smjer parenja Okomito na tiskanu ploču

Tip DS1020-07ST1D

Ukupan broj polova 7

Veza Print

Visina 6.75 mm

Zatik Ø 0,60 mm

Boja proizvođača crna

Broj polova po redu 8.

Broj redaka 1

Dim. (D x Š x V) 28.32 x 6.75 x 4.50 mm

Duljina 28,32 mm

Izolacijski materijal Termoplastični UL94V-O

Konektorski sustav žica do ploče

Kontaktni materijal slitina bakra

Maksimalna temperatura +105 °C

Materijal kućišta Termoplastični UL94V-O

Minimalna temperatura -40 °C

Nazivna struja 3A

Nazivna struja - zaokruženo 3A

Oblik olovke ravan

Oblikovati Konektor, ugradnja horizontalna

Rm 2.54 mm

Sadržaj 1 kom

Širina 6.75 mm

Smjer parenja Vodoravno u odnosu na tiskanu ploču

Tip DS1020-08RT1D

Ukupan broj polova 8.

Veza Print

Visina 4,50 mm

Zatik Ø 0,60 mm

Boja proizvođača crna

Broj polova po redu 8.

Broj redaka 1

Dim. (D x Š x V) 28.32 x 4.50 x 6.75 mm

Duljina 28,32 mm

Izolacijski materijal Termoplastični UL94V-O

Konektorski sustav žica do ploče

Kontaktni materijal slitina bakra

Maksimalna temperatura +105 °C

Materijal kućišta Termoplastični UL94V-O

Minimalna temperatura -40 °C

Nazivna struja 3A

Nazivna struja - zaokruženo 3A

Oblik olovke ravan

Oblikovati Konektor, ugradnja vertikalna

Rm 2.54 mm

Širina 4,50 mm

Smjer parenja Okomito na tiskanu ploču

Tip DS1020-08ST1D

Ukupan broj polova 8.

Veza Print

Visina 6.75 mm

Zatik Ø 0,60 mm

Boja proizvođača crna

Broj polova po redu 9

Broj redaka 1

Dim. (D x Š x V) 30.86 x 6.75 x 4.50 mm

Duljina 30.86 mm

Izolacijski materijal Termoplastični UL94V-O

Konektorski sustav žica do ploče

Kontaktni materijal slitina bakra

Maksimalna temperatura +105 °C

Materijal kućišta Termoplastični UL94V-O

Minimalna temperatura -40 °C

Nazivna struja 3A

Nazivna struja - zaokruženo 3A

Oblik olovke ravan

Oblikovati Konektor, ugradnja horizontalna

Rm 2.54 mm

Sadržaj 1 kom

Širina 6.75 mm

Smjer parenja Vodoravno u odnosu na tiskanu ploču

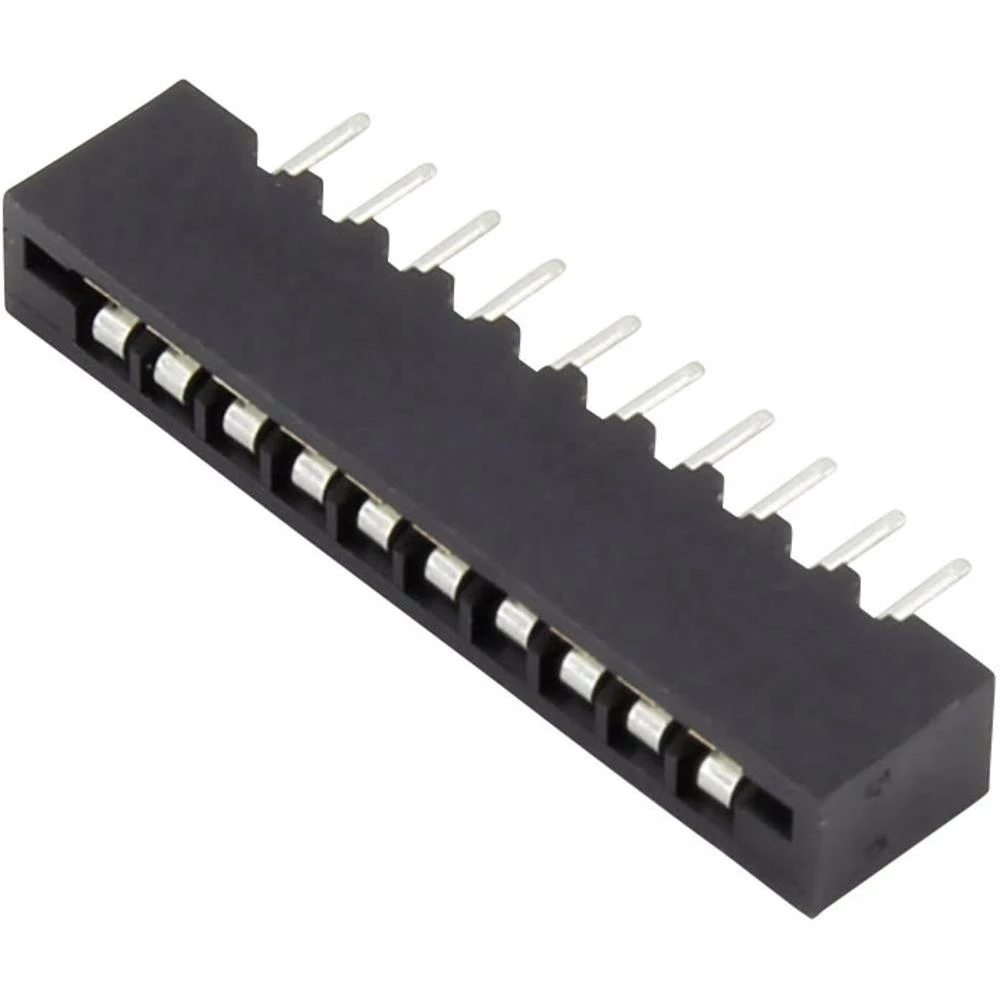

Tip DS1020-09RT1D

Ukupan broj polova 9

Veza Print

Visina 4,50 mm

Zatik Ø 0,60 mm

Boja proizvođača crna

Broj polova po redu 9

Broj redaka 1

Dim. (D x Š x V) 30.86 x 4.50 x 6.75 mm

Duljina 30.86 mm

Izolacijski materijal Termoplastični UL94V-O

Konektorski sustav žica do ploče

Kontaktni materijal slitina bakra

Maksimalna temperatura +105 °C

Materijal kućišta Termoplastični UL94V-O

Minimalna temperatura -40 °C

Nazivna struja 3A

Nazivna struja - zaokruženo 3A

Oblik olovke ravan

Oblikovati Konektor, ugradnja vertikalna

Rm 2.54 mm

Širina 4,50 mm

Smjer parenja Okomito na tiskanu ploču

Tip DS1020-09ST1D

Ukupan broj polova 9

Veza Print

Visina 6.75 mm

Zatik Ø 0,60 mm

Boja proizvođača crna

Broj polova po redu 10

Broj redaka 1

Dim. (D x Š x V) 33.40 x 6.75 x 4.50 mm

Duljina 33.40 mm

Izolacijski materijal Termoplastični UL94V-O

Konektorski sustav žica do ploče

Kontaktni materijal slitina bakra

Maksimalna temperatura +105 °C

Materijal kućišta Termoplastični UL94V-O

Minimalna temperatura -40 °C

Nazivna struja 3A

Nazivna struja - zaokruženo 3A

Oblik olovke ravan

Oblikovati Konektor, ugradnja horizontalna

Rm 2.54 mm

Širina 6.75 mm

Smjer parenja Vodoravno u odnosu na tiskanu ploču

Tip DS1020-10RT1D

Ukupan broj polova 10

Veza Print

Visina 4,50 mm

Zatik Ø 0,60 mm

Boja proizvođača crna

Broj polova po redu 10

Broj redaka 1

Dim. (D x Š x V) 33.40 x 4.50 x 6.75 mm

Duljina 33.40 mm

Izolacijski materijal Termoplastični UL94V-O

Konektorski sustav žica do ploče

Kontaktni materijal slitina bakra

Maksimalna temperatura +105 °C

Materijal kućišta Termoplastični UL94V-O

Minimalna temperatura -40 °C

Nazivna struja 3A

Nazivna struja - zaokruženo 3A

Oblik olovke ravan

Oblikovati Konektor, ugradnja vertikalna

Rm 2.54 mm

Širina 4,50 mm

Smjer parenja Okomito na tiskanu ploču

Tip DS1020-10ST1D

Ukupan broj polova 10

Veza Print

Visina 6.75 mm

Zatik Ø 0,60 mm

Boja proizvođača crna

Broj polova po redu 11

Broj redaka 1

Dim. (D x Š x V) 35.94 x 6.75 x 4.50 mm

Duljina 35,94 mm

Izolacijski materijal Termoplastični UL94V-O

Konektorski sustav žica do ploče

Kontaktni materijal slitina bakra

Maksimalna temperatura +105 °C

Materijal kućišta Termoplastični UL94V-O

Minimalna temperatura -40 °C

Nazivna struja 3A

Nazivna struja - zaokruženo 3A

Oblik olovke ravan

Oblikovati Konektor, ugradnja horizontalna

Rm 2.54 mm

Širina 6.75 mm

Smjer parenja Vodoravno u odnosu na tiskanu ploču

Tip DS1020-11RT1D

Ukupan broj polova 11

Veza Print

Visina 4,50 mm

Zatik Ø 0,60 mm

Boja proizvođača crna

Broj polova po redu 11

Broj redaka 1

Dim. (D x Š x V) 35.94 x 4.50 x 6.75 mm

Duljina 35,94 mm

Izolacijski materijal Termoplastični UL94V-O

Konektorski sustav žica do ploče

Kontaktni materijal slitina bakra

Maksimalna temperatura +105 °C

Materijal kućišta Termoplastični UL94V-O

Minimalna temperatura -40 °C

Nazivna struja 3A

Nazivna struja - zaokruženo 3A

Oblik olovke ravan

Oblikovati Konektor, ugradnja vertikalna

Rm 2.54 mm

Širina 4,50 mm

Smjer parenja Okomito na tiskanu ploču

Tip DS1020-11ST1D

Ukupan broj polova 11

Veza Print

Visina 6.75 mm

Zatik Ø 0,60 mm

Boja proizvođača crna

Broj polova po redu 12

Broj redaka 1

Dim. (D x Š x V) 38.48 x 6.75 x 4.50 mm

Duljina 38.48 mm

Izolacijski materijal Termoplastični UL94V-O

Konektorski sustav žica do ploče

Kontaktni materijal slitina bakra

Maksimalna temperatura +105 °C

Materijal kućišta Termoplastični UL94V-O

Minimalna temperatura -40 °C

Nazivna struja 3A

Nazivna struja - zaokruženo 3A

Oblik olovke ravan

Oblikovati Konektor, ugradnja horizontalna

Rm 2.54 mm

Širina 6.75 mm

Smjer parenja Vodoravno u odnosu na tiskanu ploču

Tip DS1020-12RT1D

Ukupan broj polova 12

Veza Print

Visina 4,50 mm

Zatik Ø 0,60 mm

Boja proizvođača crna

Broj polova po redu 12

Broj redaka 1

Dim. (D x Š x V) 38.48 x 4.50 x 6.75 mm

Duljina 38.48 mm

Izolacijski materijal Termoplastični UL94V-O

Konektorski sustav žica do ploče

Kontaktni materijal slitina bakra

Maksimalna temperatura +105 °C

Materijal kućišta Termoplastični UL94V-O

Minimalna temperatura -40 °C

Nazivna struja 3A

Nazivna struja - zaokruženo 3A

Oblik olovke ravan

Oblikovati Konektor, ugradnja vertikalna

Rm 2.54 mm

Širina 4,50 mm

Smjer parenja Okomito na tiskanu ploču

Tip DS1020-12ST1D

Ukupan broj polova 12

Veza Print

Visina 6.75 mm

Zatik Ø 0,60 mm

Boja proizvođača crna

Broj polova po redu 13

Broj redaka 1

Dim. (D x Š x V) 41.02 x 6.75 x 4.50 mm

Duljina 41,02 mm

Izolacijski materijal Termoplastični UL94V-O

Konektorski sustav žica do ploče

Kontaktni materijal slitina bakra

Maksimalna temperatura +105 °C

Materijal kućišta Termoplastični UL94V-O

Minimalna temperatura -40 °C

Nazivna struja 3A

Nazivna struja - zaokruženo 3A

Oblik olovke ravan

Oblikovati Konektor, ugradnja horizontalna

Rm 2.54 mm

Sadržaj 1 kom

Širina 6.75 mm

Smjer parenja Vodoravno u odnosu na tiskanu ploču

Tip DS1020-13RT1D

Ukupan broj polova 13

Veza Print

Visina 4,50 mm

Zatik Ø 0,60 mm

Boja proizvođača crna

Broj polova po redu 13

Broj redaka 1

Dim. (D x Š x V) 41.02 x 4.50 x 6.75 mm

Duljina 41,02 mm

Izolacijski materijal Termoplastični UL94V-O

Konektorski sustav žica do ploče

Kontaktni materijal slitina bakra

Maksimalna temperatura +105 °C

Materijal kućišta Termoplastični UL94V-O

Minimalna temperatura -40 °C

Nazivna struja 3A

Nazivna struja - zaokruženo 3A

Oblik olovke ravan

Oblikovati Konektor, ugradnja vertikalna

Rm 2.54 mm

Širina 4,50 mm

Smjer parenja Okomito na tiskanu ploču

Tip DS1020-13ST1D

Ukupan broj polova 13

Veza Print

Visina 6.75 mm

Zatik Ø 0,60 mm

Boja proizvođača crna

Broj polova po redu 14

Broj redaka 1

Dim. (D x Š x V) 43.56 x 6.75 x 4.50 mm

Duljina 43,56 mm

Izolacijski materijal Termoplastični UL94V-O

Konektorski sustav žica do ploče

Kontaktni materijal slitina bakra

Maksimalna temperatura +105 °C

Materijal kućišta Termoplastični UL94V-O

Minimalna temperatura -40 °C

Nazivna struja 3A

Nazivna struja - zaokruženo 3A

Oblik olovke ravan

Oblikovati Konektor, ugradnja horizontalna

Rm 2.54 mm

Širina 6.75 mm

Smjer parenja Vodoravno u odnosu na tiskanu ploču

Tip DS1020-14RT1D

Ukupan broj polova 14

Veza Print

Visina 4,50 mm

Zatik Ø 0,60 mm

Boja proizvođača crna

Broj polova po redu 14

Broj redaka 1

Dim. (D x Š x V) 43.56 x 4.50 x 6.75 mm

Duljina 43,56 mm

Izolacijski materijal Termoplastični UL94V-O

Konektorski sustav žica do ploče

Kontaktni materijal slitina bakra

Maksimalna temperatura +105 °C

Materijal kućišta Termoplastični UL94V-O

Minimalna temperatura -40 °C

Nazivna struja 3A

Nazivna struja - zaokruženo 3A

Oblik olovke ravan

Oblikovati Konektor, ugradnja vertikalna

Rm 2.54 mm

Širina 4,50 mm

Smjer parenja Okomito na tiskanu ploču

Tip DS1020-14ST1D

Ukupan broj polova 14

Veza Print

Visina 6.75 mm

Zatik Ø 0,60 mm

Boja proizvođača crna

Broj polova po redu 15

Broj redaka 1

Dim. (D x Š x V) 46.10 x 6.75 x 4.50 mm

Duljina 46.10 mm

Izolacijski materijal Termoplastični UL94V-O

Konektorski sustav žica do ploče

Kontaktni materijal slitina bakra

Maksimalna temperatura +105 °C

Materijal kućišta Termoplastični UL94V-O

Minimalna temperatura -40 °C

Nazivna struja 3A

Nazivna struja - zaokruženo 3A

Oblik olovke ravan

Oblikovati Konektor, ugradnja horizontalna

Rm 2.54 mm

Širina 6.75 mm

Smjer parenja Vodoravno u odnosu na tiskanu ploču

Tip DS1020-15RT1D

Ukupan broj polova 15

Veza Print

Visina 4,50 mm

Zatik Ø 0,60 mm

Boja proizvođača crna

Broj polova po redu 15

Broj redaka 1

Dim. (D x Š x V) 46.10 x 4.50 x 6.75 mm

Duljina 46.10 mm

Izolacijski materijal Termoplastični UL94V-O

Konektorski sustav žica do ploče

Kontaktni materijal slitina bakra

Maksimalna temperatura +105 °C

Materijal kućišta Termoplastični UL94V-O
