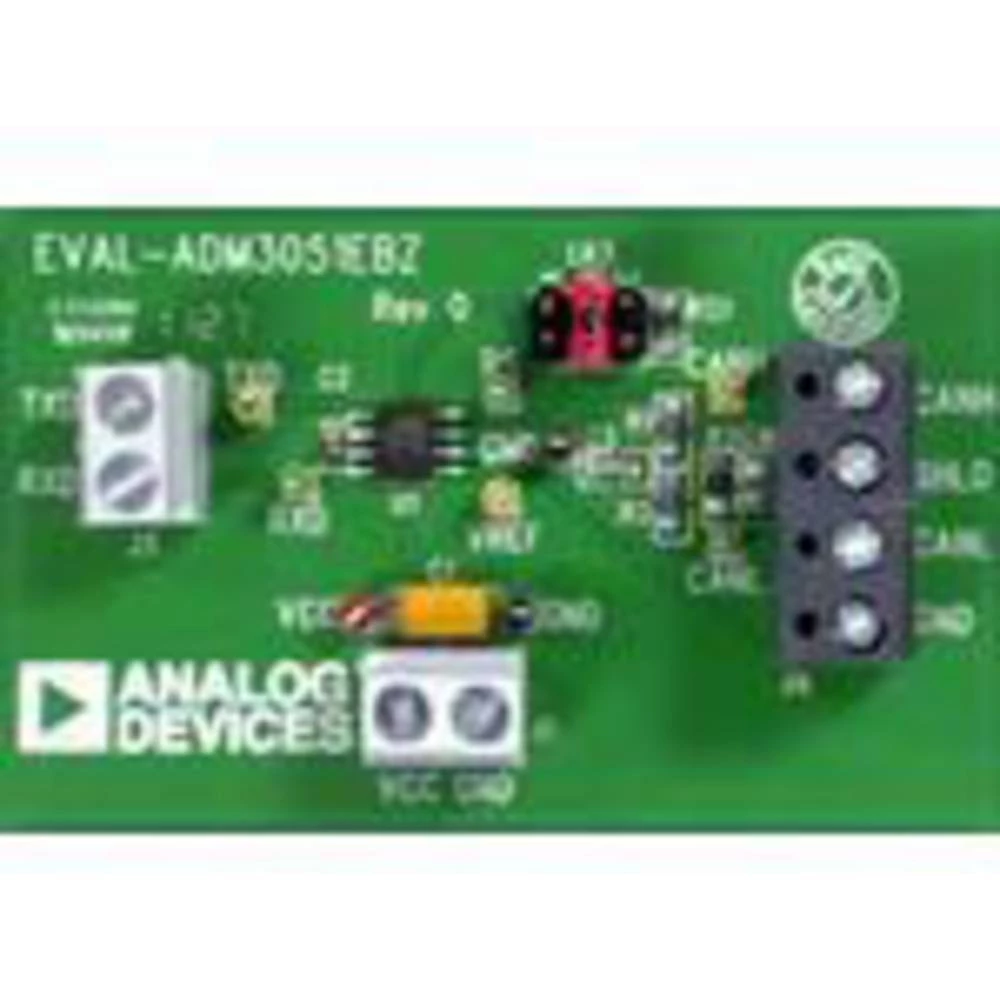

<br> <br> Analog Devices<br> <br> EVAL-ADM3051EBZ<br> <br> razvojna ploča<br> <br> <br> <br> <br> <br> 1 St.<br> <br>

EVAL-ADM3051EBZ omogućuje brzu i laku procjenu CAN primopredajnika ADM3051. S evaluacionom pločom sve ulazne i izlazne funkcije mogu se izvoditi bez vanjskih komponenti. Vijčani priključni blokovi omogućuju prikladno povezivanje logičkih signala i napajanja.

Glavna komponenta na ploči za ocjenjivanje, ADM3051, je primopredajnik fizičkog sloja upravljačke mreže (CAN) koji omogućuje CAN kontroleru sloja protokola pristup sabirnici fizičkog sloja. ADM3051 usklađen je sa standardom ISO 11898. Može raditi sa brzinama prijenosa podataka do 1 Mbps.

Vijčani priključni blok dostupan je za procjenu pomoću sabirničkog kabela, koji omogućuje povezivanje CANH i CANL signala i spajanje oklopa kabela.

Način rada ADM3051 može se odabrati konfiguracijom kratkospojnika. Postoje tri načina rada: velika brzina, kontrola rubova i stanje pripravnosti. Kad je odabran način mirovanja, pin 8 (RS) ADM3051 spojen je na VCC, čime se uređaj stavlja u stanje pripravnosti za uštedu energije. Ako je odabran način "Kontrola nagiba", EMI je ograničen povezivanjem RS na masu s otpornikom od 47 kΩ kako bi se izmijenio uspon i pad rubova. Ovaj način rada olakšava uporabu nezaštićenih kabela. Alternativno, ako je odabran način velike brzine, kontrola ruba deaktivira se povezivanjem RS na masu, što omogućuje rad velike brzine. U ovom načinu rada potrebni su oklopljeni kabeli ili druge EMI mjere kontrole.
