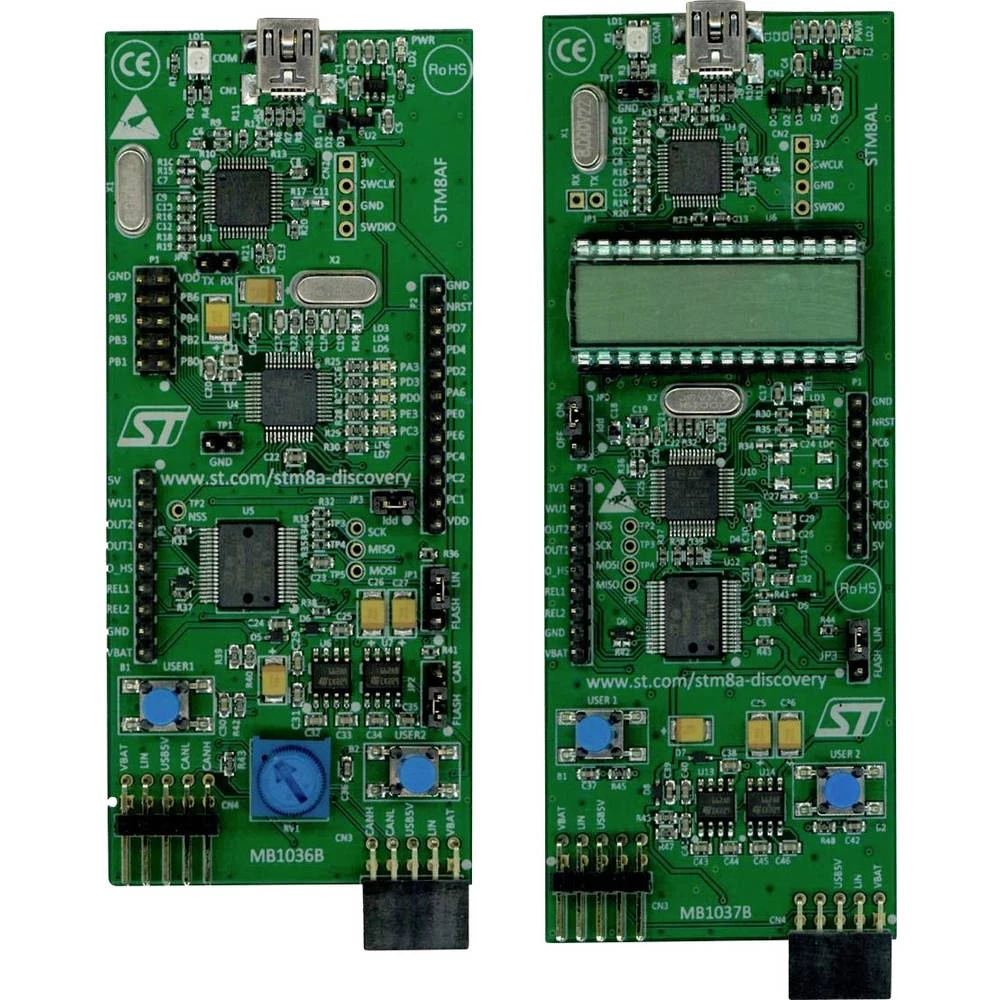

Uz STM8A-DISCOVERY možete otkriti značajke obitelji automobilskih mikrokontrolera STM8AF i STM8AL i razviti svoje aplikacije kroz dvije namjenske ploče koje se mogu međusobno povezati putem LIN mreže.

STM8AF kartica može obavljati CAN i LIN komunikaciju s 5 V isporučenim MCU -om i spremna je za integraciju u mrežu sa svojim integriranim primopredajnikom. STM8AL kartica upravlja LIN slave komunikacijom putem primopredajnika i koristi 4-znamenkasti alfanumerički LCD zaslon s napajanjem od 3,3 V za MCU, koji nudi načine uštede energije.

I kartice STM8AF i STM8AL sadrže tipke, LED diode i vanjske veze te omogućuju različitim konfiguracijama da iskoriste brojne funkcije mikrokontrolera.

Funkcije razvojnog kompleta
Uobičajene funkcije STM8AF i STM8AL:
Integrirani ST-LINK / V2 za ispravljanje pogrešaka i programiranje
Napajanje ploče: putem 5 V USB sabirnice
Unutarnji dvostruki pretvarač ST662A koji pojačava 12 VDC napon kada se napaja putem USB priključka
Vanjsko napajanje primjenom V BAT (do 14 VDC)
16 MHz HSE XTAL kristalni oscilator
L99PM62GXP IC za upravljanje napajanjem s LIN-om i CAN-om velike brzine sa SPI upravljačkim sučeljem i upravljačkim programima visoke strane
Dva gumba (USER1 i USER2)
Produžni zaglavlje za L99PM62GXP s relejima, izlazima na visokim stranama i funkcijama alarma

Namjenske funkcije STM8AF:
STM8AF5288T mikrokontroler s 64 KB bajta, 2 KB podataka EEPROM, LIN, CAN u 48-pinskom kućištu
Sedam LED dioda:
-LD1 (crveno / zeleno) za USB komunikaciju
-LD2 (crveno) za uključivanje 5 V
- Pet korisničkih LED dioda LD3 (crveno) i LD4 do LD7 (zeleno)
Potenciometar RV1 spojen na ADC periferiju
Zaglavlje proširenja za MCU povezivanje (puni port B, slobodni pinovi portova, RESET)
Namjenske funkcije STM8AL:
STM8AL3L68T mikrokontroler sa blicom od 32 KB, 1 KB bajtova podataka EEPROM i LCD u 48-pinskom kućištu
Četiri LED diode:
-LD1 (crveno / zeleno) za USB komunikaciju
-LD2 (crveno) za uključivanje 3,3 V
-2 korisničke LED diode LD3 (crvena) i LD4 (zelena)
4-znamenkasti alfanumerički LCD zaslon s 4 trake
Zaglavlje proširenja za MCU povezivost (pinovi za slobodne portove, RESET)
