Explore Scientific 0721010 TDM System set za praćenje

Istražite znanstvenu TDM jedinicu za praćenje s rotacijskim enkoderom

Telescope Drive Master revolucionirao je način na koji rade mnogi astrofotografi otkako je pokrenut prije 3 godine. Uobičajeno se sinkronizacija teleskopa mora neprestano provjeravati tijekom izlaganja, a pogreške brzine moraju se odmah nadoknaditi. Telescope Drive Master to čini bez dodatnog opsega vodiča ili neupadljivog vodiča koji nije prilagođen korisniku. Od egzotičnog dodatnog predmeta TDM se dokazao stotinama puta i razvio se u tržišnog lidera. Mnogi proizvođači nosača koriste TDM za tvorničko podešavanje brzina, a enkoderi su sada dostupni i za vrlo skupe nosače. Princip Telescope Drive Master jednostavan je: Heidenhain koder visoke razlučivosti neprestano očitava stvarnu brzinu praćenja osi RA s hardverskom razlučivosti od 0,125 lučnih sekundi, TDM uspoređuje izmjerenu brzinu s ciljanom brzinom i regulira je putem CCD ulaza u upravljanje teleskopom nakon. U praksi to znači da su pogreške u brzini praćenja potisnute ispod granice od 1-2 "(ovisno o kvaliteti nosača). S dobro poravnatim nosačem, promatrač obično može snimiti pojedinačne ekspozicije od 5-10 minuta bez kamere za praćenje ili opsega vodiča.

Uređaj se sastoji od dvije jedinice:
Visoko precizni rotacijski koder koji je uvijen izravno na desnu os uzdizanja bez srednjeg stupnja prijenosa, i
Upravljačka elektronička jedinica.

Princip rada:
Upravljačka jedinica prima signale od rotacijskog kodera na osi RA, koji uspoređuje s ugrađenim kvarcnim oscilatorom. Ako kutna brzina osi RA odstupa od nominalne vrijednosti (brzina zvijezde ili prosječna King brzina), upravljačka jedinica šalje signal za korekciju u teleskop putem CCD ulaza u upravljaču teleskopa. To stvara visoko preciznu upravljačku petlju za brzinu rotacije teleskopa.

Prednosti TDM-a:

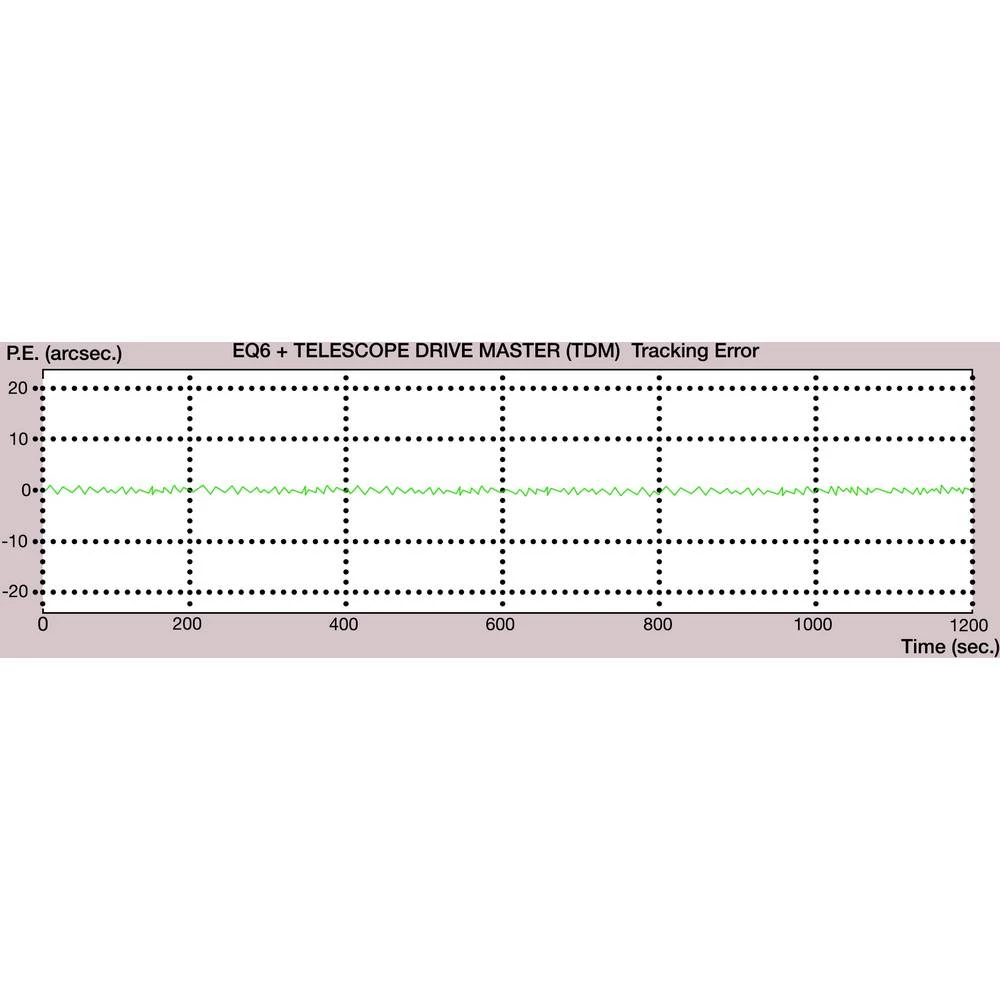

Smanjuje pogreške praćenja montiranja na praktički zanemarive vrijednosti. Slijeđeni objekt obično (tijekom 95% vremena ekspozicije) s vremenom ekspozicije od 5-10 minuta neće odstupati za više od + -0,5 "(odgovara apsolutnoj vrijednosti 1") od ciljanog položaja na CCD-u. (Dane vrijednosti ovise o položaju objekta na nebu, vrsti korištenog nosača i točnosti polarnog poravnanja.)
Obično nije potrebno koristiti opseg vodilice ili vodilicu izvan osi.
Potraga za svijetlom zvijezdom vodilicom obično nije potrebna (to uvelike pojednostavljuje automatske programe promatranja).
TDM pomaže u brzom prikupljanju podataka kada se fotografira velik broj objekata, jer ekspozicija započinje odmah nakon što je objekt centriran.
Filteri velike gustoće (poput H-alfa) nemaju utjecaja na točnost praćenja.
Upravljanje TDM-om izuzetno je jednostavno zahvaljujući automatskim samotestiranjima.
TDM automatski ispravlja sve pogreške u cijeloj pogonskoj jedinici pogonskog sklopa RA (između motora i osi RA), jer rotacijski koder stoji izravno na osi RA bez ikakvih dodatnih elemenata. To znači da TDM neprestano provjerava vrlo sporo okretanje osi RA u stvarnom vremenu i po potrebi odmah ispravlja sva odstupanja.
TDM je neovisna jedinica koja je prikladna za upotrebu na terenu i za rad ne zahtijeva niti računalo niti druge vanjske komponente. Potrošnja energije TDM-a ne predstavlja problem s manje od 200 mA, čak i kada se koristi neovisno o mreži.
U TDM je ugrađen temperaturno kompenzirani kvarcno kontrolirani referentni signal visoke preciznosti. Odstupanja često vrlo jednostavnih kvarcnih satova u komandama teleskopa automatski se nadoknađuju.
Upravljačka jedinica TDM-a može se koristiti za široku paletu nosača. Dakle, ako promijenite nosač, morate kupiti samo mehanički adapter za novi nosač. TDM osnovna jedinica se i dalje može koristiti.
Iako je TDM izvorno razvijen kao neovisna jedinica za vrijeme ekspozicije do 10 minuta, ovaj daljnji razvoj od TDM v2.0 omogućuje vam integriranje CCD kontrole praćenja. Izuzetno stabilna osnovna brzina TDM-a omogućuje vam praćenje vrlo slabih vodećih zvijezda, što drastično pojednostavljuje odabir vodeće zvijezde. U praksi to znači da se može postići dovoljan broj upravljačkih ploča čak i bez visoko osjetljivih kamera za vođenje, jer TDM precizno kontrolira brzinu nosača između dva impulsa automatskog vodiča. Mogu se koristiti vremena izlaganja autoguidera od 10, 20 ili 30 sekundi, što obično dovodi do dovoljnog broja zvijezda vodilja, čak i uz malo vidno polje autoguidera.
Uz pomoć TDM-a na računalu možete zabilježiti krivulju pogreške prijenosa izravno u svojoj sobi bez vedra neba. Da biste to učinili, jednostavno spojite TDM na računalo serijskim kabelom i pokrenite softver "TDM-Monitor.exe". Softver možete preuzeti ovdje: www.telescopedrivemaster.com (www.bresser.de).
TDM je razvijen s posebnim naglaskom na jednostavnost upotrebe. Na taj se način potrebni mehanički adapteri mogu pričvrstiti na mnoge komercijalne nosače bez rastavljanja nosača. TDM je sam po sebi "plug-and-play" uređaj koji automatski pronalazi najvažnije postavke nakon uključivanja. Za rad vam nije potrebno nikakvo posebno mehaničko ili elektroničko znanje.

Ovaj tekst je strojno preveden.
