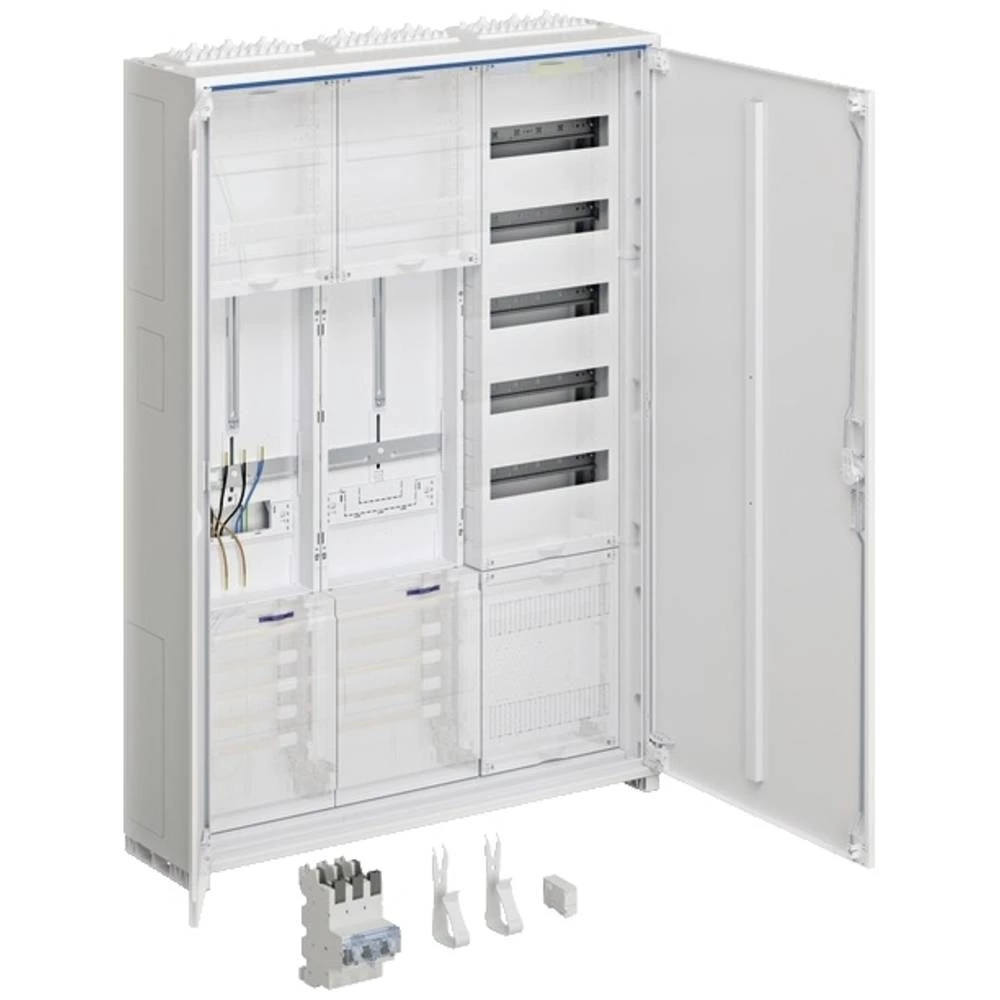

Ormar komplet, univerzalniZ, 1ZP, SG, 3-točka, VT5, APZ, SLS 50A, 1100x800x205mm, IP44. Rješenje ormara s mjeračem Kućište ormara prema DIN VDE 0603/1, standard dimenzija DIN 43 870 za nadgradnu, ugradbenu ili djelomično ugradnju. Sastoji se od ormarića s vratima od plastificiranoga, paljenog, stabilno profiliranog čeličnog lima debljine 1 mm. Unutarnja obloga u potpunosti izrađena od plastike. Ulazi za kabele iznad i dolje kroz ugrađene plastične prirubnice. Prethodno žigosanje u plastičnom dijelu na poleđini. Sabirničke čahure kao prirubnica s obje strane koja se može otvoriti bez alata u donjem dijelu kao opcija za spajanje sabirnica iz različitih ormara ili u spoju s kabelskom priključnom kutijom i priključnim setom. Osim prodora u NAR, dodatni otvori u području AAR (za visinu 1100 i 1400 mm) i RfZ (za visinu 1100 mm). Vrata u ravnini s unutarnjom stranom, podesive šarke, mogu se otvoriti desno ili lijevo s kutom otvaranja od 110°. Brava za vrata s bregom. Brava za vrata zamjenjiva s drugim bravama. Ormarić se može prirubnički spojiti jedan na drugi i jedan na drugi. Veličina ormarića od 1 do 5 polja sa 72 do 540 prostornih jedinica (PU). Napomena: Prema VDE-AR-N 4100:2019-04, glavni vod mora biti umetnut odozdo ili sa strane u donji priključni prostor ormarića brojila i tamo spojen. Visina: __ mm (1100 mm ili 1400 mm) Širina: __ mm Dubina: 205 / 160 mm, RAL boja: 9010 Stupanj zaštite 44, klasa zaštite II Nazivna struja sustava sabirnica 250 A Izvedba prema VDE-AR-N 4100: 2019-04 Sustav brojila za __ prostor(a) u metar. Prema tehničkim uvjetima priključka (TAB) VNB __ za: __ elektronička brojila za kućanstvo (eHZ) ili __ brojila s 3-točkovnim priključkom (3HZ). __ za referentne sustave s uobičajenom potrošnjom u kućanstvu max. 63 A (10 mm²) prema DIN 18015-1 ( __ stanovi, __ općenito, __ rezerva, __ dizalica topline) __ za aplikacije kontinuirane struje max. 32 A (10 mm²) prema VDE-AR-N 4100: 2019-04 (npr. PV do 22 KW) __ za aplikacije kontinuirane struje

Ovaj tekst je strojno preveden.
