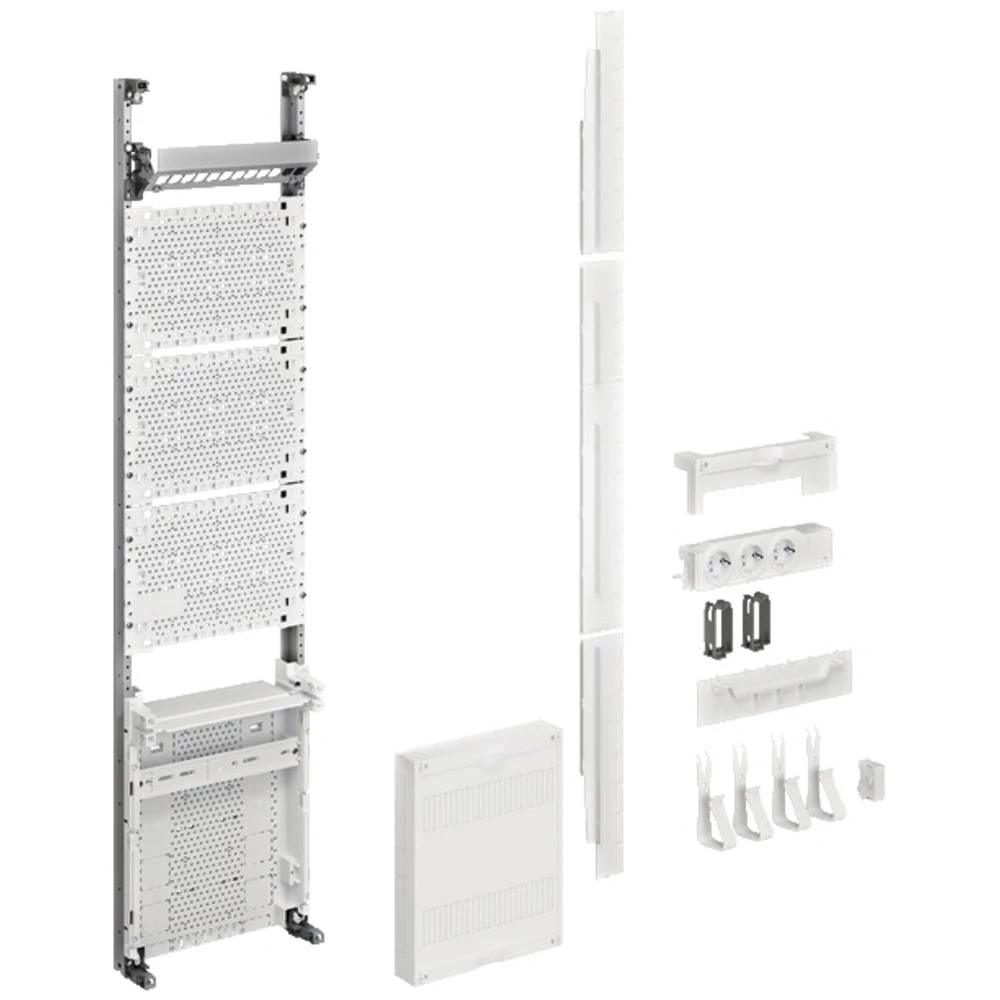

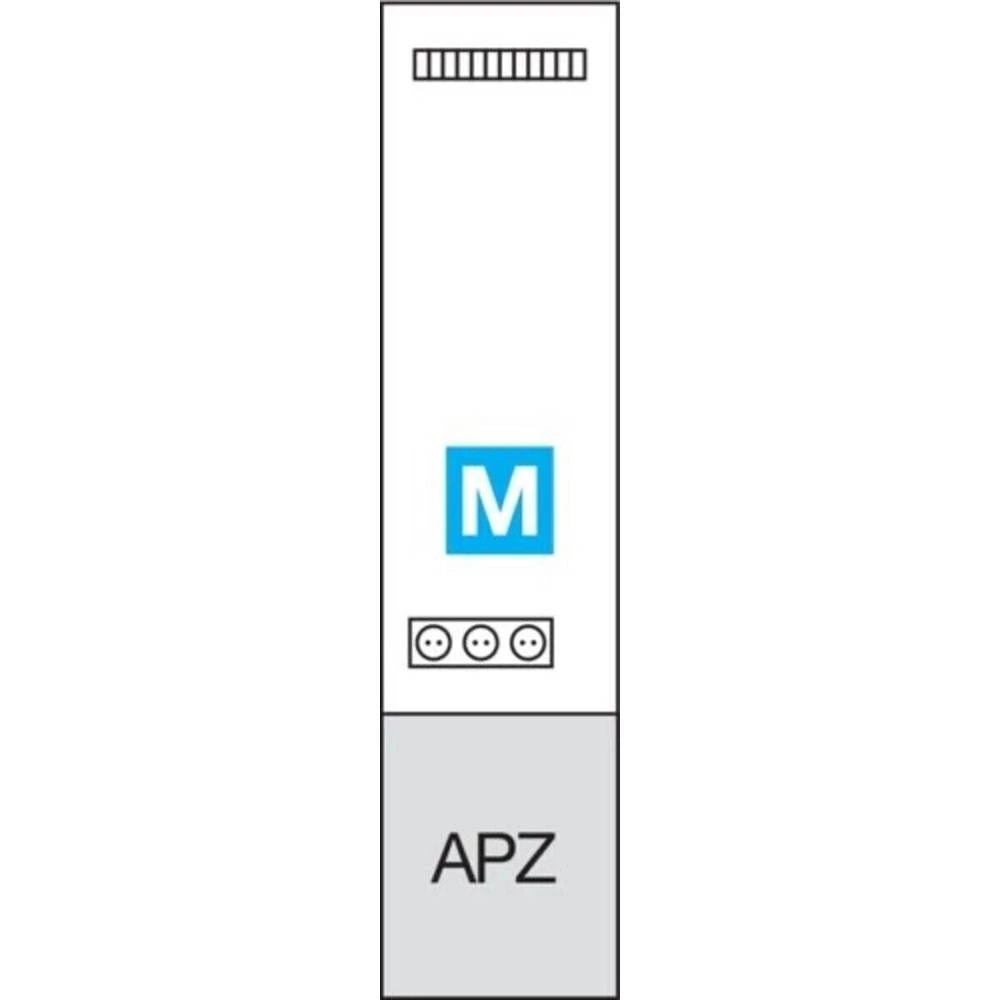

Multimedijsko polje, univerzalno Z, visina 1050mm, 1 polje, sa APZ ispod. Rješenje ormara s mjeračem Kućište ormara prema DIN VDE 0603/1, standard dimenzija DIN 43 870 za nadgradnu, podžbuknu ili djelomično ugradnu ugradnju. Sastoji se od ormarića s vratima od plastificiranoga, paljenog, stabilnog profiliranog čeličnog lima debljine 1 mm. Unutarnja obloga u potpunosti izrađena od plastike. Ulazi za kabel s gornje i donje strane kroz ugrađene plastične prirubnice. Prethodno utisnut u plastični dio na poleđini. Sabirničke čahure kao obostrane prirubnice koje se mogu otvoriti bez alata u donjem dijelu kao mogućnost spajanja sabirnica različitih ormara ili u kombinaciji s kabelskom priključnom kutijom i priključnim setom. Osim prolaza u NAR, postoje i otvori u području AAR (za visine 1100 i 1400 mm) i RfZ (za visine 1100 mm). Vrata u ravnini s unutarnjim podesivim šarkama, mogu se otvoriti desno ili lijevo s kutom otvaranja od 110°. Brava na vratima s četvrtinom okreta. Brava na vratima može se zamijeniti drugim bravama. Ormari se mogu spojiti jedan pored drugog i jedan na drugi. Veličina ormarića od 1 do 5 polja sa 72 do 540 skladišnih jedinica (PLE). Napomena: Prema VDE-AR-N 4100:2019-04, glavni vod mora biti umetnut odozdo ili sa strane u donji priključni prostor ormarića brojila i tamo spojen. Visina: __ mm (1100 mm ili 1400 mm) Širina: __ mm Dubina: 205 / 160 mm, RAL boja: 9010 Klasa zaštite 44, klasa zaštite II Nazivna struja sustava sabirnica 250 A Dizajn prema VDE-AR-N 4100:2019 -04 Sustav brojila za __ lokacija(a) brojila. Prema tehničkim uvjetima priključka (TAB) VNB __ za: __ Elektronička kućna brojila (eHZ) ili __ brojila s 3-točkovnim pričvršćivanjem (3HZ). __ za referentne sustave s tipičnom potrošnjom u kućanstvu max. 63 A (10 mm²) prema DIN 18015-1 (__ stanovi, __ općenito, __ rezerva, __ dizalica topline) __ za aplikacije kontinuirane struje max. 32 A (10 mm²) prema VDE-AR-N 4100: 2019-04 (npr. PV do 22 KW) __ za aplikacije kontinuirane struje maks. 44
