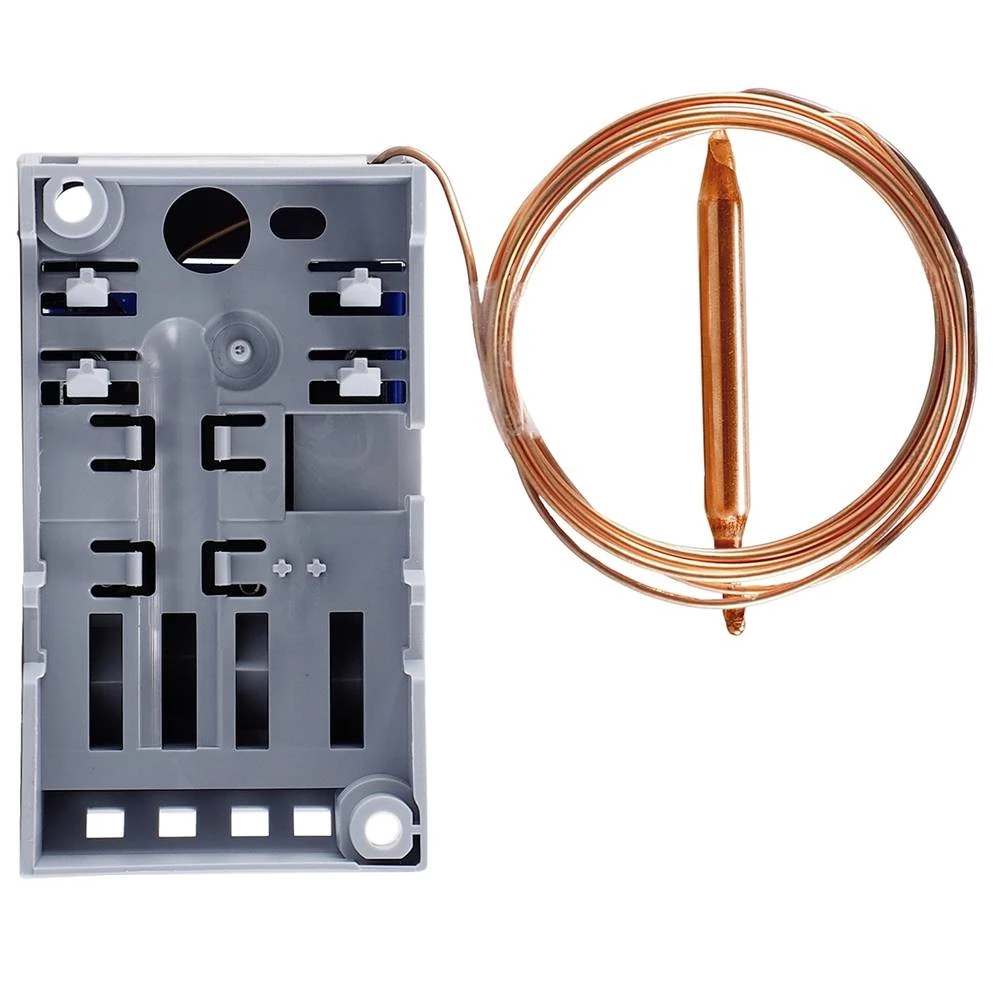

Jumo 60003300 graničnik temperature

Zahvaljujući svom inovativnom kućištu izrađenom od visokokvalitetne plastike, 1-polni mehanički nadgradni termostat prikladan je za montažu na TH35 DIN tračnicu prema DIN EN 60715 ili izravno za montažu na zid. Korišteni mjerni sustav radi na principu ekspanzije tekućine i može se bez problema koristiti do maksimalno dopuštene temperature senzora od 345 °C. Glatki okrugli senzor od nehrđajućeg čelika ima promjer od 6 mm i duljinu senzora od oko 85 mm. Kapilara termostata izrađena je od bakra. Uz radijus savijanja od 5 mm, kapilara se može fleksibilno voditi. Najviša dopuštena temperatura okoline na kućištu (stupanj zaštite IP20) je 55 °C. Željenu temperaturu za isključivanje možete jednostavno podesiti na skali uz pomoć odvijača. Postavljena temperatura isključivanja može se očitati u bilo kojem trenutku. Sigurnosni graničnik temperature karakterizira visoka točnost uklopne točke od +0/-15 K u gornjoj polovici ljestvice. Ugrađena temperaturna kompenzacija smanjuje utjecaje temperature okoline na uklopnu glavu na minimum. Odlučujuća prednost je što za mjerenje temperature nije potrebna dodatna pomoćna energija. Električni priključak se izvodi pomoću PushIn© stezaljki, što značajno skraćuje vrijeme postavljanja u usporedbi s uobičajenim vijčanim spojevima. Maksimalni dopušteni uklopni kapacitet je AC 230 volti / 16 A. Uklopni kontakt (stezaljka 2) otvara se nakon postizanja zadane temperature i istovremeno se zatvara signalni kontakt (stezaljka 4). Uklopni kontakt se automatski zaključava i može se ponovno ručno otključati nakon što se temperatura na senzoru ohladi za približno 25 K u gornjoj trećini ljestvice ili 45 K na početku ljestvice. Kada temperatura na senzoru padne ispod -20 °C, strujni krug između priključaka 1 i 2 također se otvara, ali se ponovno automatski zatvara kada temperatura poraste. Ako je mjerni sustav uništen, strujni krug je trajno otvoren, otključavanje više nije moguće. Uklopni kontakt je tada u neutralnom položaju. Sigurnosni graničnik temperature može se koristiti vrlo fleksibilno i koristi se za nadzor temperature u laboratorijskim i klimatskim ormarima, kao iu tehnici grijanja, klimatizacije i ventilacije. Daljnja područja primjene su industrija plastike, uređaji i strojarstvo, kao i izgradnja peći i automatizacija zgrada. Uređaj je odobren prema DIN EN 14597 i DGRL i ima EAC odobrenje.

Ovaj tekst je strojno preveden.
