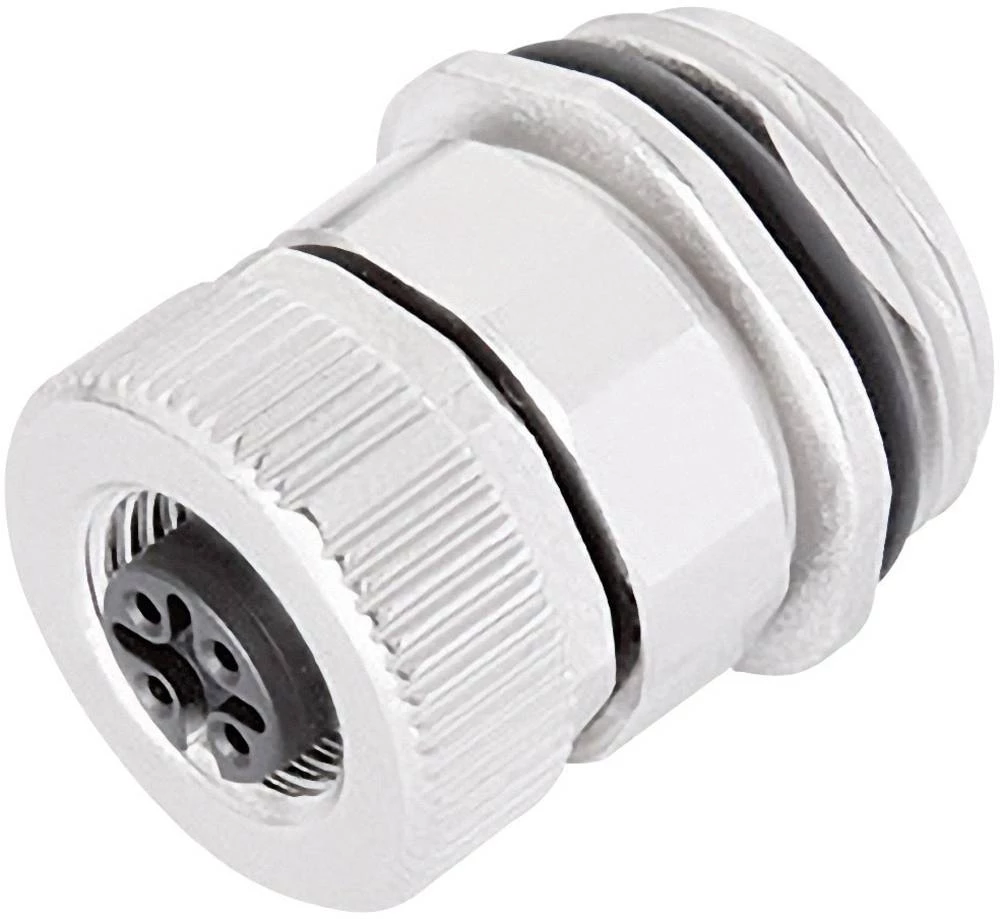

M12 konektor s prirubnicom i vijčanim stezaljkama, serija 713 broj polova: 8 utičnica s prirubnicom 2 A 99-0382-500-08 Binder 20

U raznim primjenama montaža konektora odvija se nakon električnog ožičenja. To jest, kabel ili niti već su ožičene u uređaju i strše kroz prednju ploču. Adapter priključka je pričvršćen na kućište s maticom ili uvrnut u navoj M20 x 1,5. Zatim se žice učvrste u vijčanim stezaljkama konektora i pričvrste umetak za čep s adapterom. 4- i 5-polna priključna glava može se postaviti u položaj 4 x 90 °. To omogućuje određivanje smjera izlaza kabela za kutni spojni spoj. Ali čak i pri spajanju različitih kabela ili niti, vijčane stezaljke omogućuju jednostavnu montažu u polju. Zbog velikog mogućeg poprečnog presjeka od 1,5 mm², struje do 8 A mogu se prenositi u 4- i 5-polnim varijantama. Tako se ovi prirubnički priključci također koriste za A-kodirane verzije snage.
