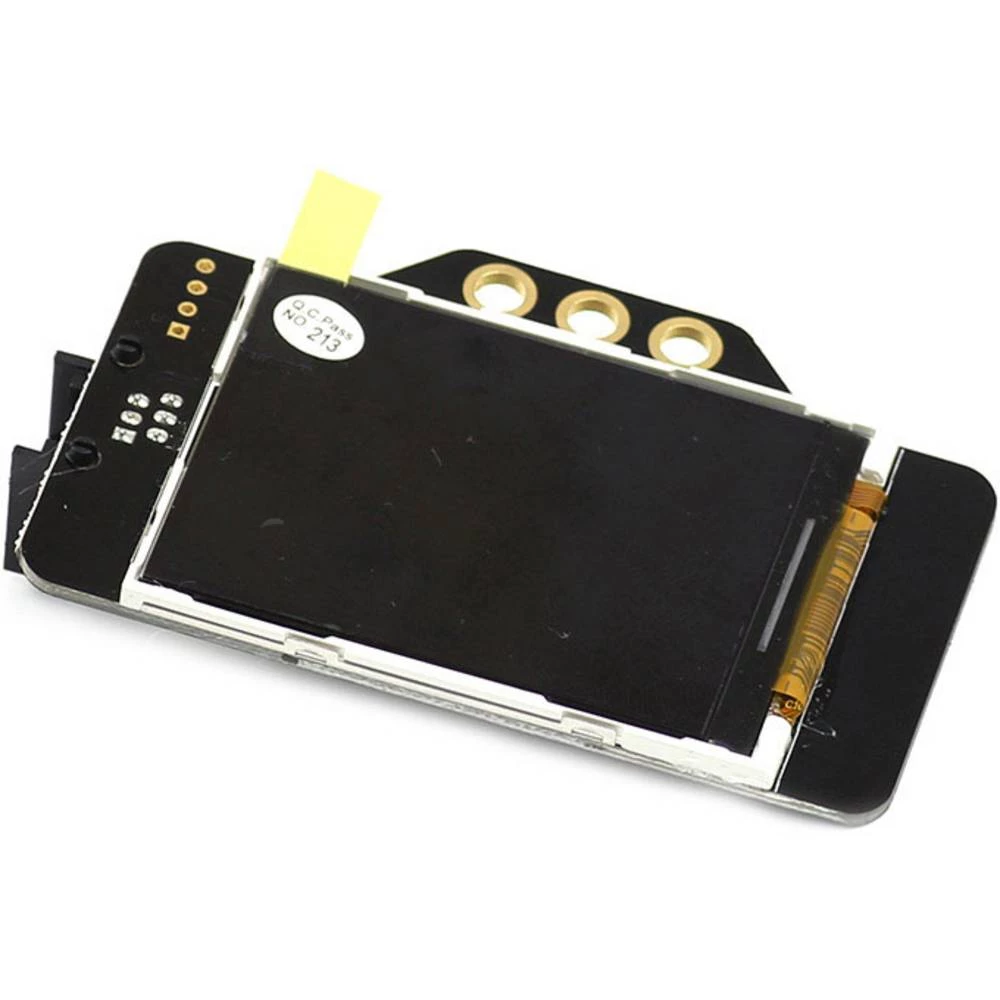

Makeblock LCD modul za prikaz TFT LCD Screen v1

Glavna komponenta Me TFT-LCD zaslona je LCD zaslon koji komunicira s Makeblock Orionom putem serijskog sučelja za prikaz znakova i grafike različitih veličina i boja. Modul je integriran u MCU i memorijski čip, a kineski znakovi, slova i brojevi pohranjeni u memorijski čip lako se mogu pozivati putem serijskog sučelja. Plavo / sivi ID znači da ima dvostruki digitalni priključak signala i mora biti spojen na ulaz s plavim ili sivim ID-om na Makeblock Orionu.

Spajanje s RJ25: Budući da priključak Me TFT-LCD ekrana ima plavo / sivi ID, port morate povezati s plavim ili sivim ID-jem na Makeblock Orionu ako koristite RJ25 port.
Povezivanje s Dupontovom žicom: Ako je modul spojen na matičnu ploču Arduino UNO pomoću Dupontovog kabela, TX i RX pinovi trebaju biti povezani na TX ili RX priključak.

Ovaj modul (Me TFT LCD ekran - 2,2 inča) sadrži pretvarač napona, STM32 čip i serijsku flash memoriju od 2M. Za razliku od ostalih zaslona, potreban je samo serijski ulaz za komunikaciju, što ga čini jednostavnim za korištenje i povezivanje.

Posebni čarobnjak za serijsko sučelje pomaže vam u podešavanju brzine prijenosa podataka i sprema obrađene slike koje želite prikazati u flash memoriji kako biste implementirali prikaz ili prebacivanje slika pokretanja u svoj vlastiti projekt. Da biste preuzeli slike, za konverziju vam je potrebno drugo serijsko sučelje. On također podržava prekrivanje pozadinske slike i slova i GUI prikaz. Njegove primjene uključuju kalendar, voltmetar, ampermetar, itd.
