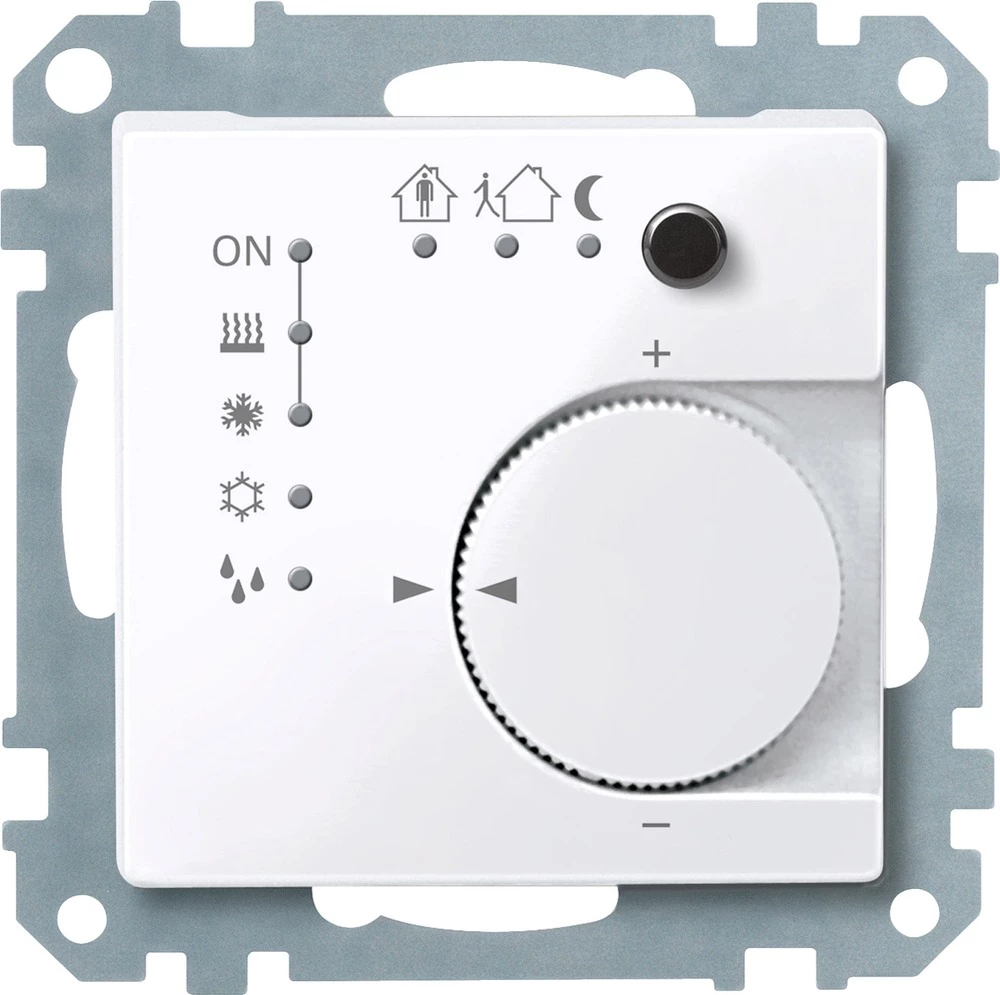

Merten Merten KNX Systeme 616725 Gumb za sučelje 616725

U Design System M. Uređaj je regulator sobne temperature i binarni ulaz. Ovisno o načinu rada, trenutnoj zadanoj temperaturi i sobnoj temperaturi, KNX šalje upravljačku varijablu za upravljanje grijanjem ili hlađenjem. Temperatura se može zabilježiti ili unutarnjim ili pomoću vanjskog temperaturnog senzora, koji se mora spojiti na priključnu letvu sučelja tipke. Sučelje tipkala interno generira signalni napon za povezivanje maks. četiri konvencionalna gumba / bespotencijalni kontakti. Od toga se dva ulaza mogu koristiti za spajanje slabih strujnih dioda. S integriranim spojnikom sabirnice. Priključak sabirnice je preko priključka sabirnice. Funkcije softvera KNX: Funkcije Regulator sobne temperature: Tip regulatora: kontrola u 2 točke, kontinuirana PI kontrola, prebacivanje PI kontrole (PWM). Izlaz: Kontinuirano u rasponu 0..100% ili uključivanje / isključivanje. Način upravljanja: grijanje s izlazom regulatora. Hlađenje s izlazom regulatora. Grijači i hladnjaci s odvojenim izlazima regulatora. -Grijanje i hlađenje s izlazom regulatora. -2 stupnja grijanja s 2 izlaza regulatora. -2-stupanjsko hlađenje s 2 izlaza regulatora. Načini rada: udobnost, povećanje udobnosti, stanje pripravnosti, noćni pad, zaštita od smrzavanja / topline. Rad: Podešavanje zadane vrijednosti s kotačićem za podešavanje u rasponu parametara, funkcija gumba prisutnosti, parametriziranje / isključivanje. Zaštita ventila, kontrola zaključavanja. Funkcije Sučelje tipkala: Uključivanje, prigušivanje, sjenila, odašiljač vrijednosti (predajnik vrijednosti prigušenja, proširenje za svjetlosne scene s funkcijom / bez memorije, odašiljač temperature, odašiljač svjetline). Sučelje gumba: do 4 ulaza, od kojih se 2 mogu koristiti kao izlazi i jedan za povezivanje daljinskog senzora. Izlazni napon: 5 V (SELV). Izlazna struja maks. 0,8 mA Maksimalna duljina crte: ulazi / izlazi maks. 5 m, max. 50 m. Dodatna oprema: ==>Senzor za daljinsko upravljanje za KNX regulatore sobne temperature UP / PI 616790. Materijal: termoplastični sjajni, antibakterijski. Glatka i dezinfekcijska površina s antibakterijskim učinkom. Boja: slična RAL 9016. Boja: aktivno bijelo? sjajna.
