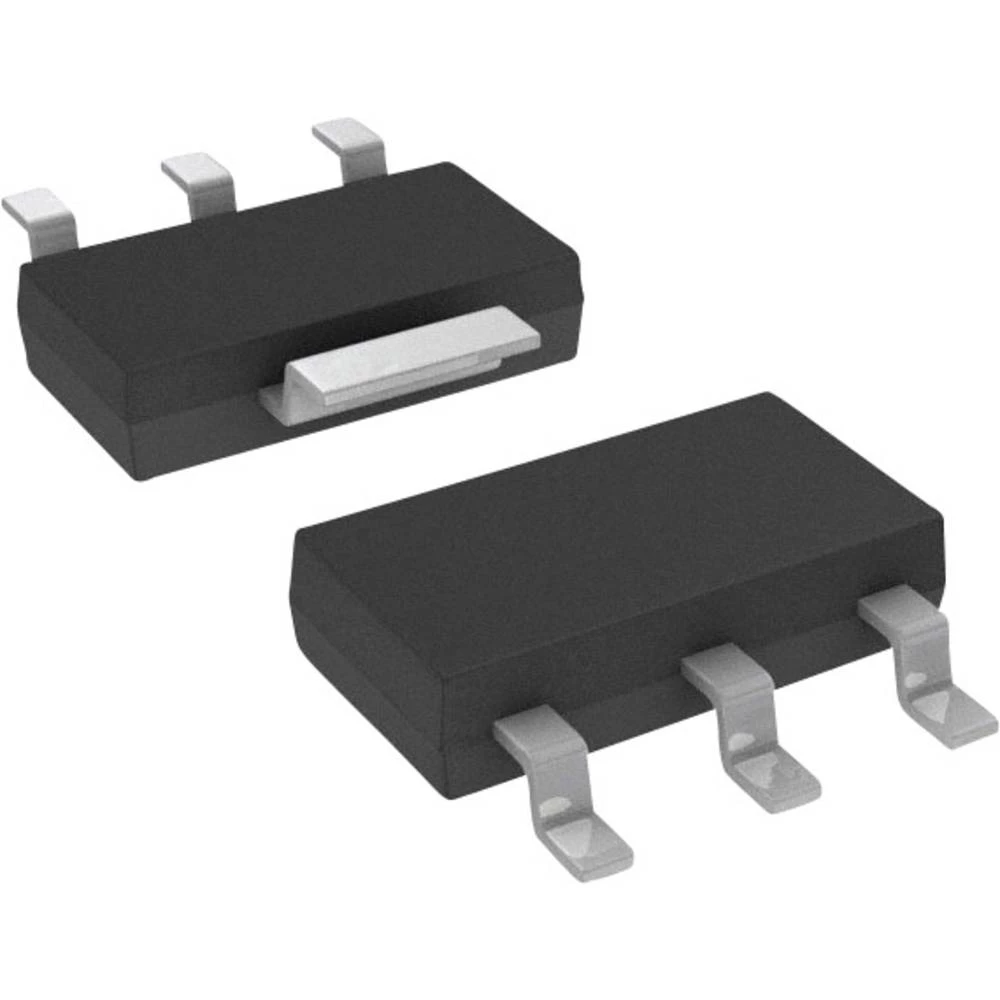

Microchip Technology MCP1703T-3302E/MB pmic - regulatori napona - linear (ldo)

MCP1703T-3302E / MB je CMOS LDO regulator napona koji može pružiti do 250mA uz mirnu potrošnju struje od samo (tipično) 2µA. Ulazni napon fiksiran je na vrijednosti od 2,7 do 16V, što čini regulator idealnim za primjene koje rade s dvije do šest primarnih baterija, 9V alkalnim baterijama i jedno ili dvoćelijskim litij-ionskim baterijama. Regulator može pružiti 250mA s razlikom napona između ulaza i izlaza od samo (tipično) 625mV (IZLAZ = 2,8V). Tolerancija izlaznog napona MCP1703 obično iznosi ± 0,4% pri + 25 ° C i najviše ± 3% u cijelom rasponu radnih temperatura spoja od -40 do 125 ° C. Regulacija mreže obično je ± 0,1% na + 25 ° C. Izlazni naponi za MCP1703 su 1,2 do 5,5V. LDO izlaz je stabilan sa samo 1µF izlaznog kapaciteta. Za ulaz i izlaz mogu se koristiti keramički, tantalni ili aluminijski elektrolitski kondenzatori.
