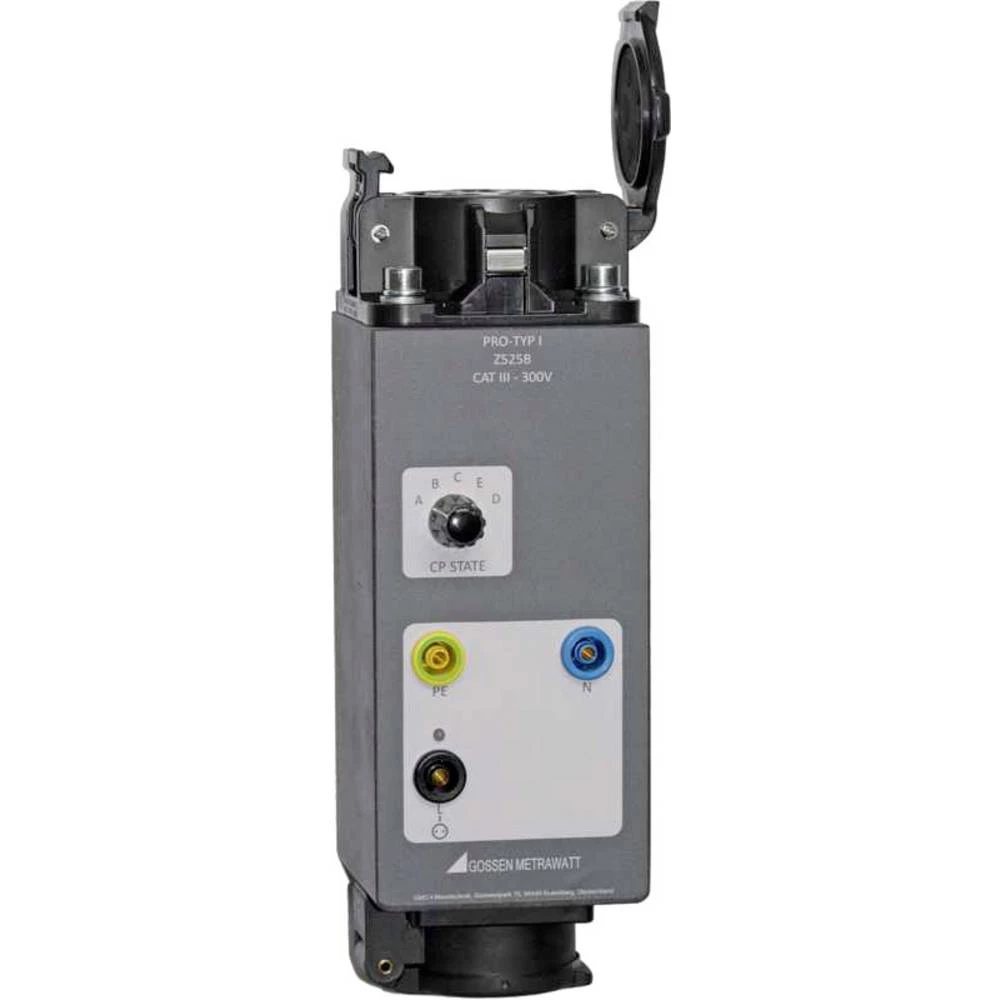

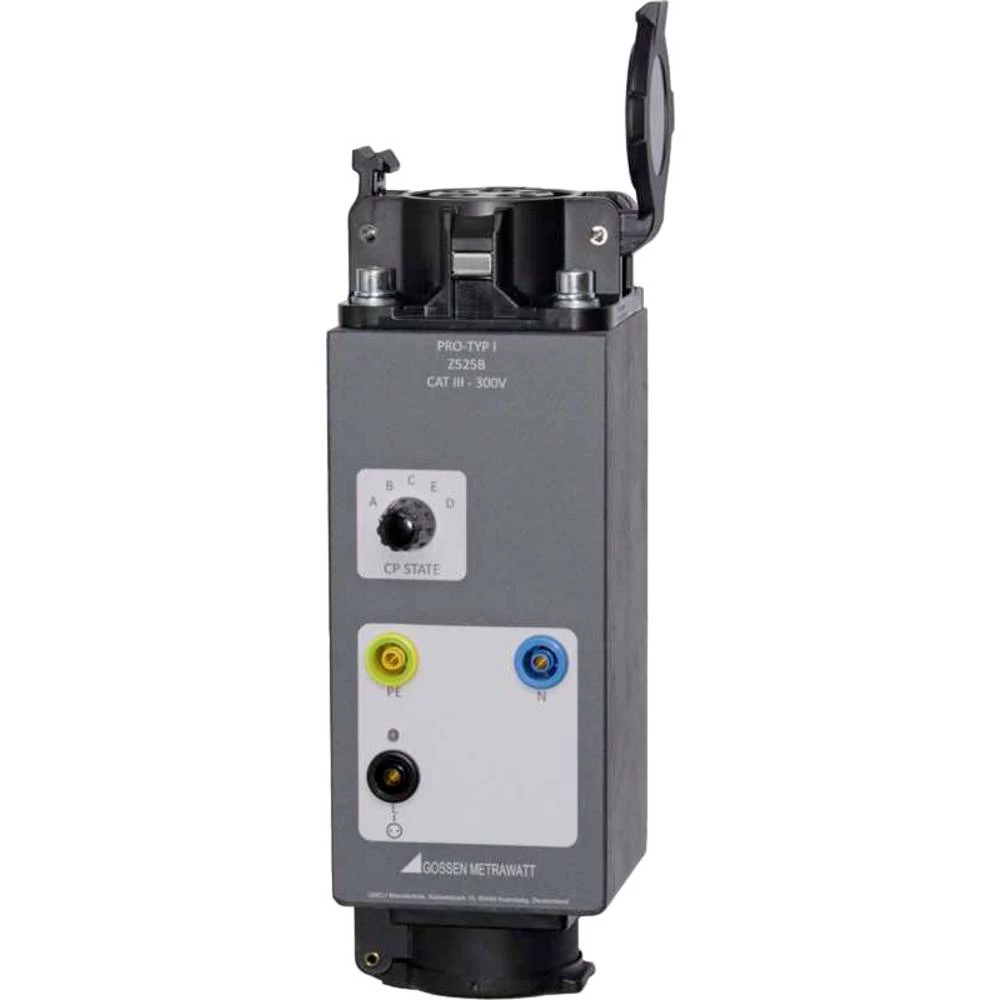

Mjerni adapter Gossen Metrawatt PRO-TYP I , Z525B

Jednofazni ispitni adapter s priključkom tipa 1 za ispitivanje učinkovitosti zaštitnih mjera na stanicama za punjenje s glavom PROFITEST, simulacija fiktivno spojenih električnih vozila i simulacija trenutne nosivosti jedinica za punjenje u skladu s IEC 61851-1 Simulacija vozila (CP) Stanja vozila od A do E postavljaju se pomoću rotacijskih sklopki postavite simulaciju kabela (PP) putem tvrdožičnog kabela kodiranja simulacije kvara simulacija kratkog spoja između CP i PE putem prikaza rotacijskog prekidača faznih napona putem LED dioda. Za simulaciju vozila (CP): Prema IEC 61851, mogu se simulirati stanja A, B, C, D i E. Različita stanja vozila postavljaju se pomoću okretnog prekidača.
Država A - nije priključeno vozilo Država B - vozilo povezano, ali nije spremno za punjenje. Država C - vozilo povezano i spremno za punjenje, nije potrebno prozračivanje utovarnog prostora. Država D - vozilo je priključeno i spremno za punjenje, potrebno prozračivanje prostora za utovar Država E - greška : Kratki spoj CP-PE preko unutarnje diode

Ovaj tekst je strojno preveden.
