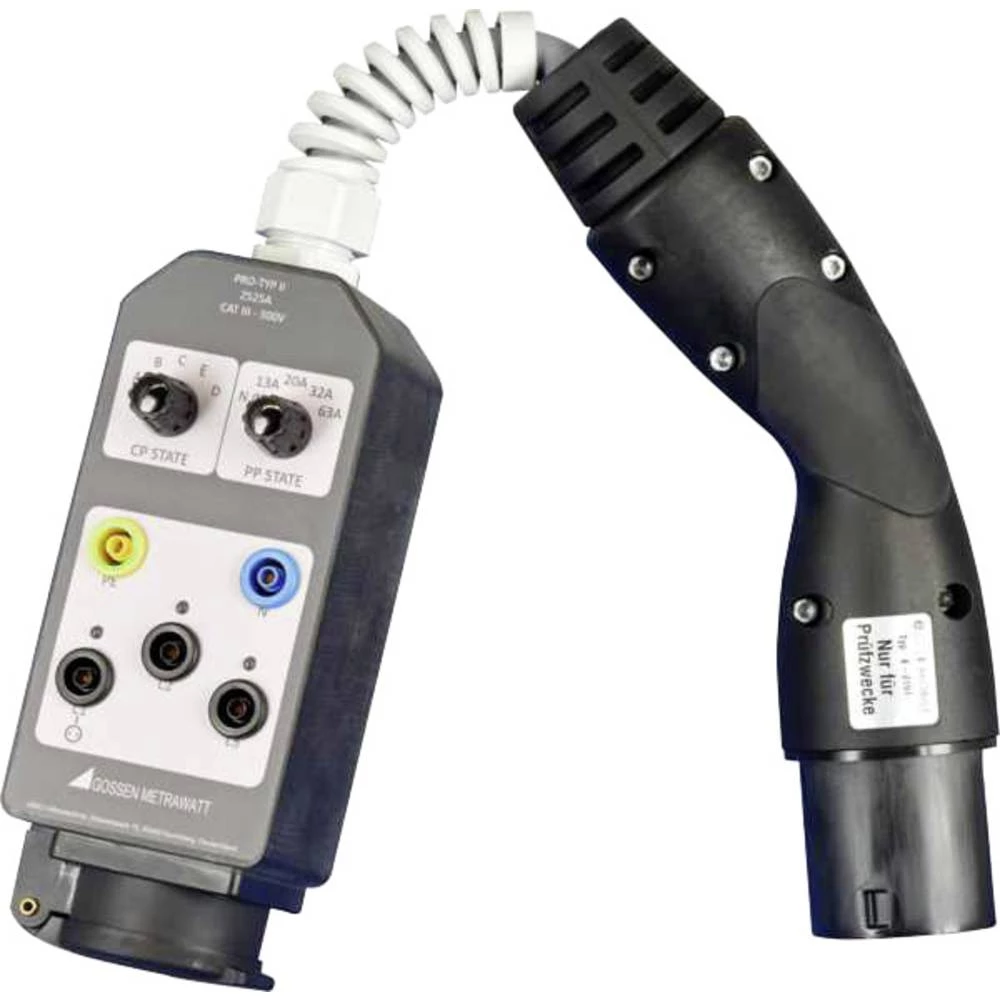

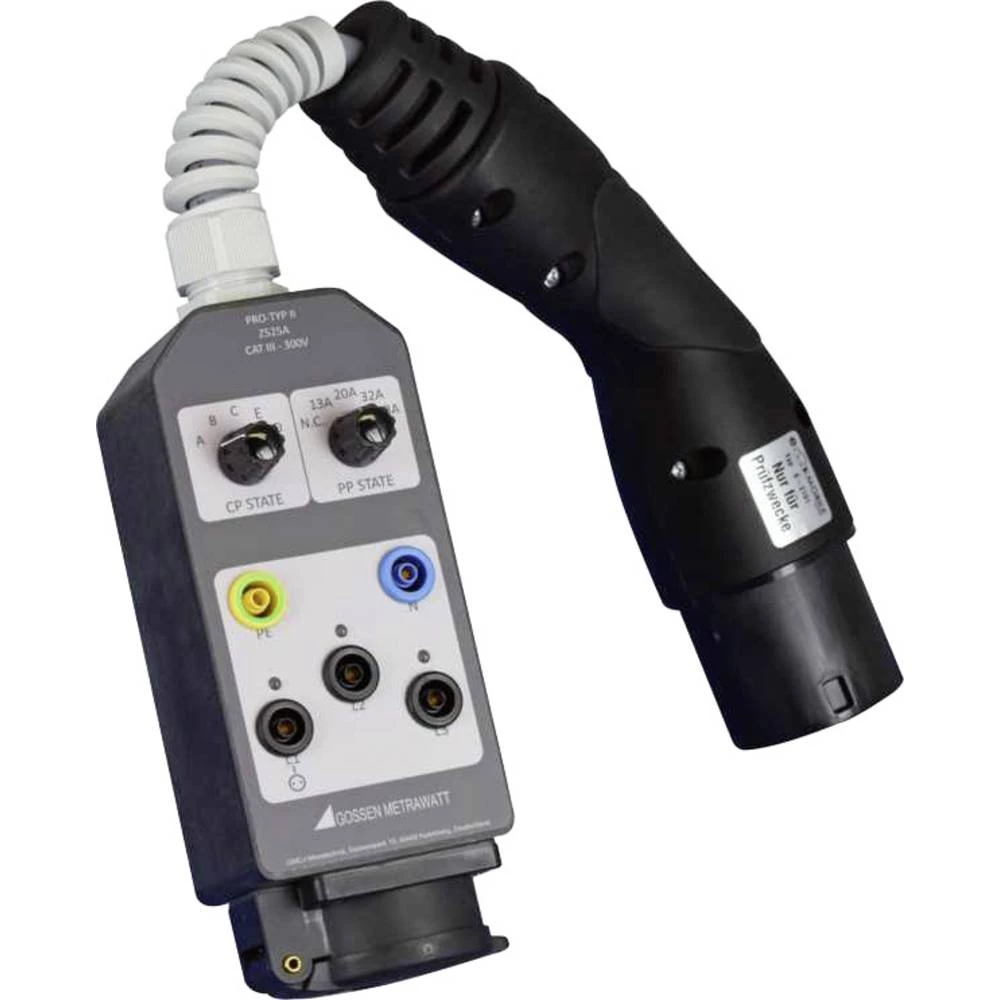

Mjerni adapter Gossen Metrawatt PRO-TYP II , Z525A

1- i 3-fazni ispitni adapter s utikačem tipa 2 za ispitivanje učinkovitosti zaštitnih mjera na stanicama za e-punjenje s Profitest Master-om, simulaciju fiktivno spojenih električnih vozila i simulaciju trenutne nosivosti jedinica za punjenje u skladu s IEC 61851-1 Simulacija vozila (CP) stanja vozila od A do E Simulacija kabela (PP) Različiti kodovi za punjenje kablova sa 13, 20, 32 i 63 A kao i "nije priključen kabel" mogu se simulirati pomoću rotacijskih sklopki. Simulacija kvarova Simulacija kratkog spoja između CP i PE pomoću rotacijskih sklopki Stanice za e-punjenje mogu biti aktivne u jednoj ili tri faze. Ispitivanje stanica za punjenje s trajno spojenim kablom za punjenje pomoću proširenog CP-a za ispitivanje. Za simulaciju vozila (CP): Prema IEC 61851, mogu se simulirati stanja A, B, C, D i E. Različita stanja vozila postavljaju se pomoću okretnog prekidača.
Država A - nije priključeno vozilo Država B - vozilo povezano, ali nije spremno za punjenje. Država C - vozilo povezano i spremno za punjenje, nije potrebno prozračivanje utovarnog prostora. Država D - vozilo je priključeno i spremno za punjenje, potrebno prozračivanje prostora za utovar Država E - greška : Kratki spoj CP-PE preko unutarnje diode Za simulaciju kabela (PP): Mogu se simulirati različiti kodovi za punjenje kabela s 13, 20, 32 i 63 A. Također je moguće simulirati stanje "bez kabela".
Različiti kablovi za punjenje simuliraju se prebacivanjem različitih otpora između PP i PE pomoću rotacijske sklopke. Sljedeće vrijednosti su moguće u skladu s IEC 61851: Nema kabela - 0 Ω 13 A kabel - 1,5 kΩ 20 A kabel - 680 Ω 32 A kabel - 220 Ω 63 A kabel - 100 Ω

Ovaj tekst je strojno preveden.
