modul proširenja 2115 TinkerForge

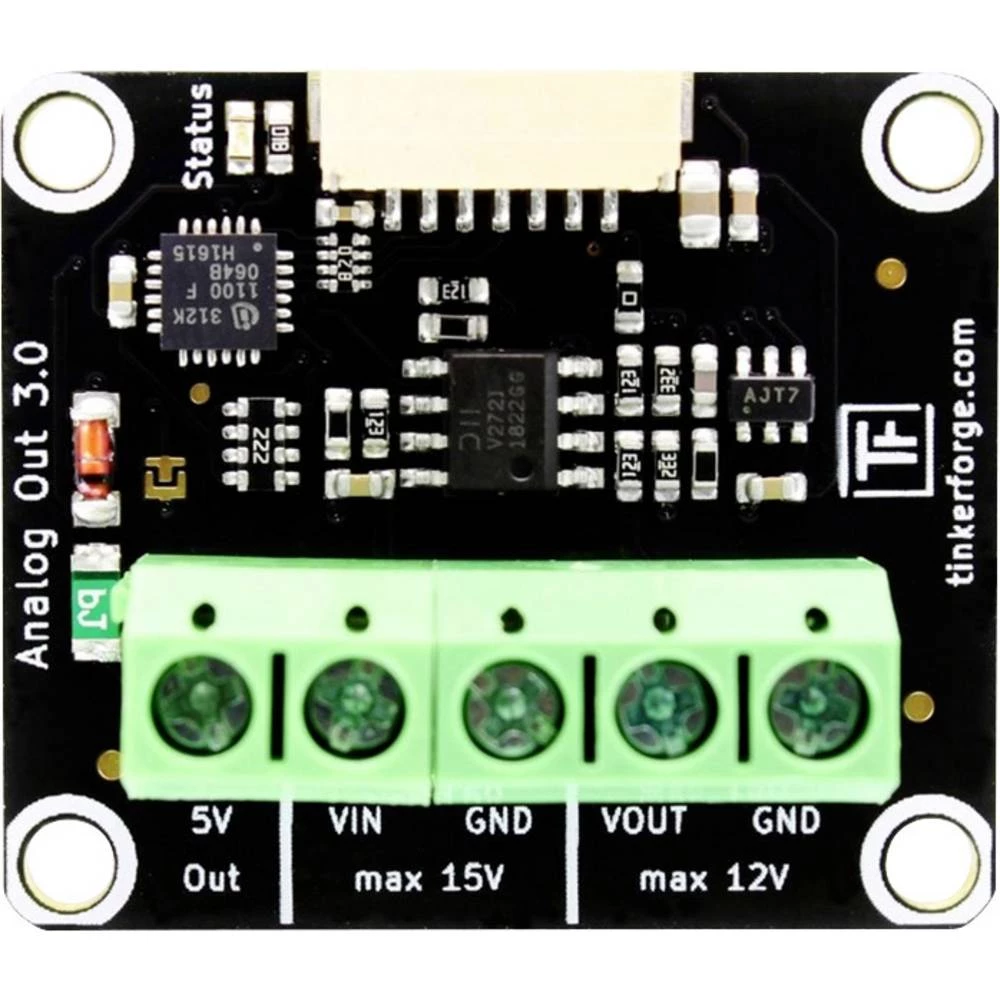

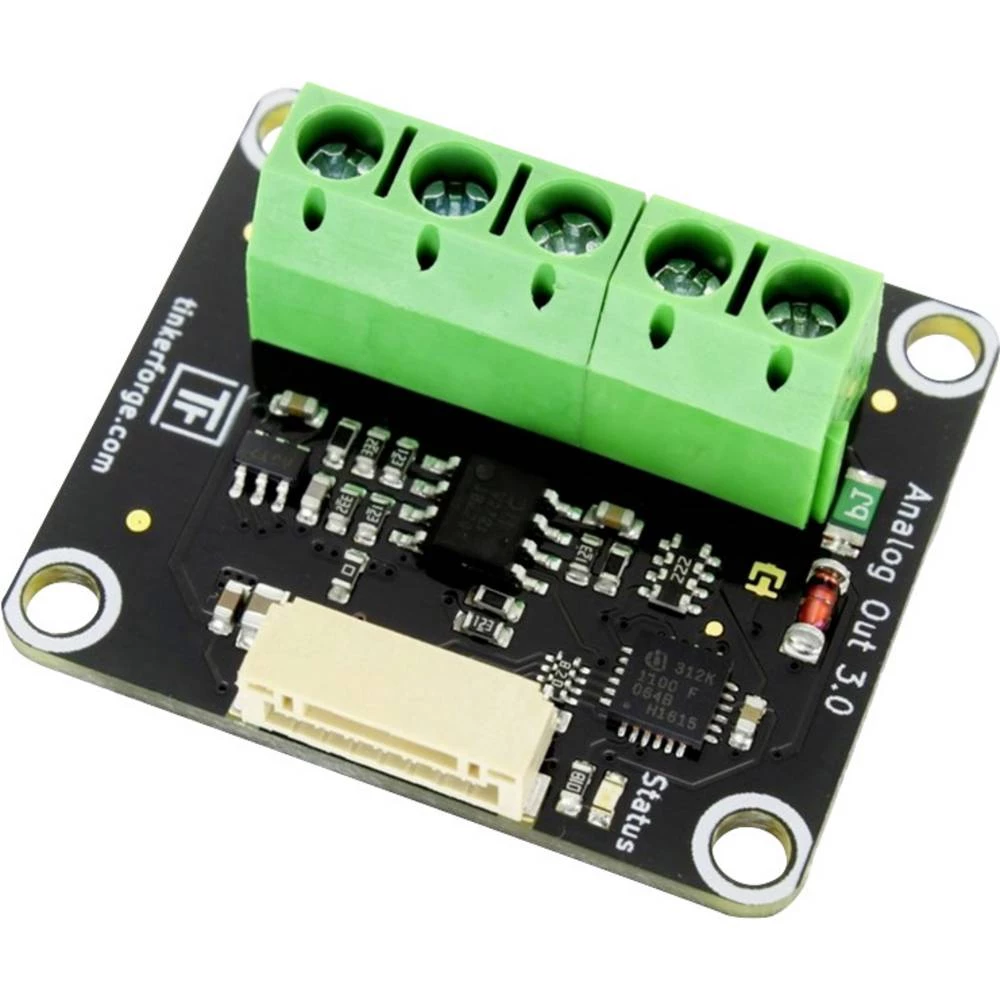

Analog Out Bricklet 3.0 može se koristiti za produženje opeka pomoću 12-bitnog digitalno-analognog pretvarača. To je nasljednik analogne vanjske opeke s većim rasponom izlaznog napona. Ovo se može koristiti za generiranje električnih napona od 0V do 12V *. Napon se može odrediti izravno u voltima.

Za izlazne napone iznad 5 V mora se priključiti dodatni vanjski izvor napona. Najveći dostižni izlazni napon odgovara naponu napajanja. Na primjer, 12V izlaza, cigla se također mora isporučiti s najmanje 12V. 5V i VIN terminali mogu se spojiti za izlazne napone do 5V.

Opeka nema električnu izolaciju od Tinkerforge sustava. To znači da postoji direktna električna veza između priključnih terminala tvrtke Bricklet i ostatka sustava. Ako dovede do neželjenih veza, uzemljenja ili kratkih spojeva u odgovarajućoj aplikaciji, preporučljivo je koristiti izolacijsku ciglu.

Analog Out Bricklet 3.0 ima 7-pinski konektor za opeku i spojen je na Ciglu sa 7p-10p kablom za opeku.

Ovaj tekst je strojno preveden.
