Sučelje-Moduli

Mrežni poveznik Ethernet, RJ-45 Ixxat 9 V/DC, 12 V/DC, 24 V/DC, 36 V/DC

Kataloški br:: 1616322 - 62
Oznaka:: 1.01.0332.20000
EAN:: 4053199511822

(0)

Kataloški br:: 1616322 - 62
Oznaka:: 1.01.0332.20000
EAN:: 4053199511822

Dostupno online (Skladište: Njemačka)

Dostava: 29.11.2024 do 01.12.2024

Prodaja i slanje od: Architektengruppe S71 d.o.o.

1,990.00 KM

sa PDV Troškovi dostave

Komada

(0)

Prikaži recenzije

Izdvojeno & Detalji

Tehničke specifikacije

Maksimalna radna temperatura: + 85 °C

Minimalna radna temperatura: - 40 °C

Potrošnja energije: 110 mA

Proizvođački dio br.: 1.01.0332.20000

Radna temperatura: -40 do +85 °C

Radni napon: 24 V/DC
36 V/DC
9 V/DC
12 V/DC

Sučelja: ethernet
RJ-45
USB

Tip: HMS industrijske mreže

Vrsta proizvoda: CAN pretvarač

Opis

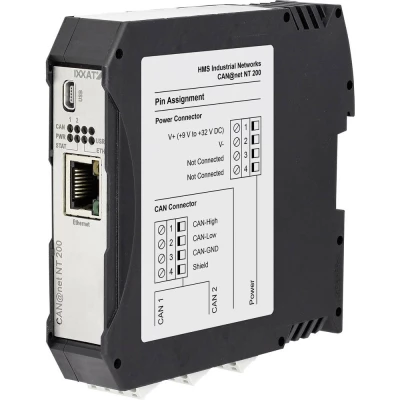

CAN @ net NT nudi se kao CAN @ net NT 200 s dva klasična CAN kanala, uređaji imaju tri načina rada i mogu se koristiti i kao sučelje računala, i kao most i pristupnik.

Funkcionalni princip CAN / CAN FD Ethernet pristupnika U načinu rada pristupnika, CAN @ net NT može se pristupiti iz različitih operativnih sustava (npr. Windows, Linux, VxWorks ili QNX) i iz ugrađenih sustava. To se radi pomoću standardne TCP / IP utičnice i jednostavnog ASCII protokola. Kao CAN Ethernet pristupnik, CAN @ net NT tako pruža jednostavan i fleksibilan pristup CAN sustavima putem LAN-a ili Interneta.

PC sučelje S VCI upravljačkim programom za Windows koji je uključen u opseg isporuke, CAN @ net NT može se upravljati kao i svim IXXAT CAN PC sučelnim karticama. To znači da se svi IXXAT alati temeljeni na VCI, poput canAnalyser, mogu koristiti s CAN @ net NT, ali i aplikacije specifične za kupca koje se kreiraju na temelju VCI pokretačkog programa. Vozač VCI CAN nudi mogućnost komunikacije s do 128 CAN @ net NT u isto vrijeme.

CAN-Ethernet-CAN-Bridge Pomoću dva CAN @ net NT 200, može se implementirati CAN-Ethernet-CAN-Bridge, koji povezuje do 2 neovisna CAN kanala po uređaju. Most omogućuje razmjenu CAN poruka između CAN sustava putem TCP / IP-a na velike udaljenosti - koristeći postojeće Ethernet infrastrukture. Segmentacija CAN sustava također povećava pouzdanost i sigurnost otkaza cjelokupnog sustava.

Uz pomoć tablica mapiranja, razmjena poruka između svih kanala može se izuzetno fleksibilno konfigurirati. Pravila filtra i implementacije mogu se primijeniti na CAN poruke. To može smanjiti opterećenje sabirnice u pojedinačnim mrežama, jer se prenose samo poruke koje su od interesa za drugu mrežu. Konfiguracija i ažuriranje firmvera.
Konfiguracija novog CAN @ net NT i prijenos firmvera izvršavaju se pomoću intuitivnog alata za konfiguraciju sustava Windows - putem USB-a ili Etherneta. Pomoću alata konfiguracija pravila filtra, mapiranja, multipleksera ili prijevoda može se izvršiti vrlo jednostavno, bez ikakvog znanja o programiranju.

Značajke: - Jednostavno spajanje CAN sustava i uređaja - Premošćavanje velike udaljenosti i jednostavan pristup sustavu putem Etherneta - Ušteda troškova jednostavnijim ožičenjem - Dva neovisna CAN kanala - Moćni filtri, prijevod ID-a, mapiranje podataka i multipleksiranje Funkcionalnost - Alat za konfiguraciju sustava Windows za jednostavnu konfiguraciju uređaja putem USB-a ili Etherneta - Pouzdana uporaba u surovim okruženjima.

Ovaj tekst je strojno preveden.
