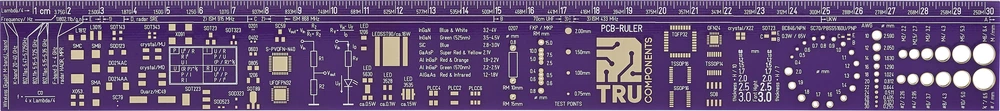

PCB ruler magenta 1 kom. PCB RULER TRU COMPONENTS (D x Š  x V) 300 x 34 x 1 mm

Na TRU Komponentima PCB Ruler prikazuju se lemonske pločice suvremenih aktivnih i pasivnih SMD komponenti i njihovih oznaka. Nadalje, detaljno se reproduciraju formule, simboli krugova i tablice konverzije iz područja elektronike i dizajna izgleda. Osim ljestvice u centimetrima i inčima, prednja je frekvencijska ljestvica za određivanje lambda / 4 valne duljine poznate frekvencije. Postoje i važne frekvencije kao što su WLAN i ISM frekvencije koje se mogu koristiti posebno za e-poštu. Voditelj PCB-a sadrži predloške za određivanje razmaka rešetke, kao i za određivanje promjera i tablica pretvorbe između mm, mil, AWG i M navoja.

učestalost ljestvica
Na cm razmjera unose se dodatne frekvencije. Dvije varijable frekvencije i valne duljine lambda međusobno se međusobno vežu i međusobno su povezane frekvencijom jednadžbe = 1/4 C0 / (lambda / 4), pri čemu je C0 vakuumska brzina svjetlosti. Na frekvencijskoj skali (M = Mega, G = Giga), lambda / 4 valna duljina elektromagnetnog vala u zračnom prostoru može se očitati izravno u cm. Primjer: Ako vam je potrebna Lambda / 4 antena za ISM frekvenciju 868MHz, antena ima duljinu od oko 8.65cm.

Volumen formule U - struja I - otpor R - snaga P
Postoje 4 polja, gdje zaglavljeno slovo formula predstavlja veličinu koju tražite. Može se izračunati iz preostalih količina za tri razdoblja.

djelilo napona
Izračunavanje djelomičnog napona od razdjelnika napona.

Izračun otpornika LED serije
Od datog željenog strujnog ID-a, naponskog napona UF i radnog napona Vin, može se izračunati serijski otpornik RV. Snaga koja se pretvara u toplinu u serijskom otporniku je RV ID 2. Ne smije prijeći maksimalnu dopuštenu snagu navedenu u listi podataka.

Tablica LED poluvodičkih materijala - dodijeljene boje i naponi
U tablici se dodjeljuju rasponi raspona boja i raspon napona navedenim poluvodičkim materijalima.

Font Hight
Postoje veličine fonta i debljine u svrhu usporedbe.
Ø mm Izbušite rupe s promjerom rupa u mm (na vrhu) i u mil (milij-inč, dno)

AWG - Ø mm
AWG označava American Wire Gauge i odnosi se na veličinu žica. Ovaj broj predstavlja promjer žice ponovno kodiran. Na PCB režimu su rupe od AWG 10 do AWG 30 s odgovarajućim promjerom podataka u mm (vrh) iu mil (dnu).

Kroz otvore za vijke
Rupa (prolazne rupe) za vijke M2 do M6, naznačeno u mm (vrh) i mil (dno).

Rupa za vijke
Rupa za vijke # 2 do # 10, u mm (na vrhu) i mil (dno).

lemni jastučići
Lijevanje otoka poznatih paketa tranzistora, dioda i IC. Konverzije (duljina, širina, visina) komponenti ovdje nisu navedene.

Prati širine
Slike mil i mm.

pretvorbe
mil - mm - u - cm - inčima.

porast temperature
Trake Tablica sadrži maksimalne struje od određenih bakrenih kolosijeka (debljina / μm i širina / mil) za slučaj gdje je rezultirajuća temperatura povećala Delta T u bakru 10 K.

Simbol FET
Povučeni su simboli transistora samouprave / iscrpljivih tipova / DEP terenskih efekata i samolokirajućih / poboljšanih tipova / ENH terenskih transistora za tipove N-kanala i P-kanala. Strelice sile pokazuju pozitivne trenutne smjernice.

Pitch za 0207 otpornika
S razmakom rupa od 10mm / 394mil i 15mm / 590mil i tipičnim promjerom svrdla od 0,8mm / 31,5mil.

Pitch za THT kondenzatore
Iznad pukotine (razmak otvora) ispod tipičnog promjera rupa (vrh: mm i dno: mil).

Simboli strujnog kruga za operacijska pojačala (Ops) s formulama
Osnovni krug visokog prolaza (HP) i niskopropusni (LP) s specifikacijom formule za izračunavanje frekvencije 3dB kutova. Osnovni krug pretvarača (vrh) i ne-inverting (dno) pojačalo s formulom za izračun napona dobitka A.

mikrostrip linije
Pokazatelj otpora vala polja Z / Ohm i kapacitivnost C '/ (pf / cm) i induktivnom premazom L' / (nH / cm)

Simboli kruga NPN i PNP
S računskim informacijama o trenutnom pojačanju. Strelice označavaju pozitivne trenutne upute.

Lötinselnzajednički SMD elektrolitički kondenzatori i SMD tantalni kondenzatori sa specifikacijama duljine i širine.

Lötinseltrimer za 1/4 W (cca.

RastermaßabständeICs, utikači itd. s indikacijom u mm i mil.

Dämpfungsmaßza izračun prigušenja u dB dvostrukog priključka s pozitivnim ulaznim naponom U1 i pozitivnim izlaznim naponom U2. Faktori konverzije za Neper (Np) i Decibel (dB).
