Raspberry Pi® USB HUB/pretvarač sučelja 1717242

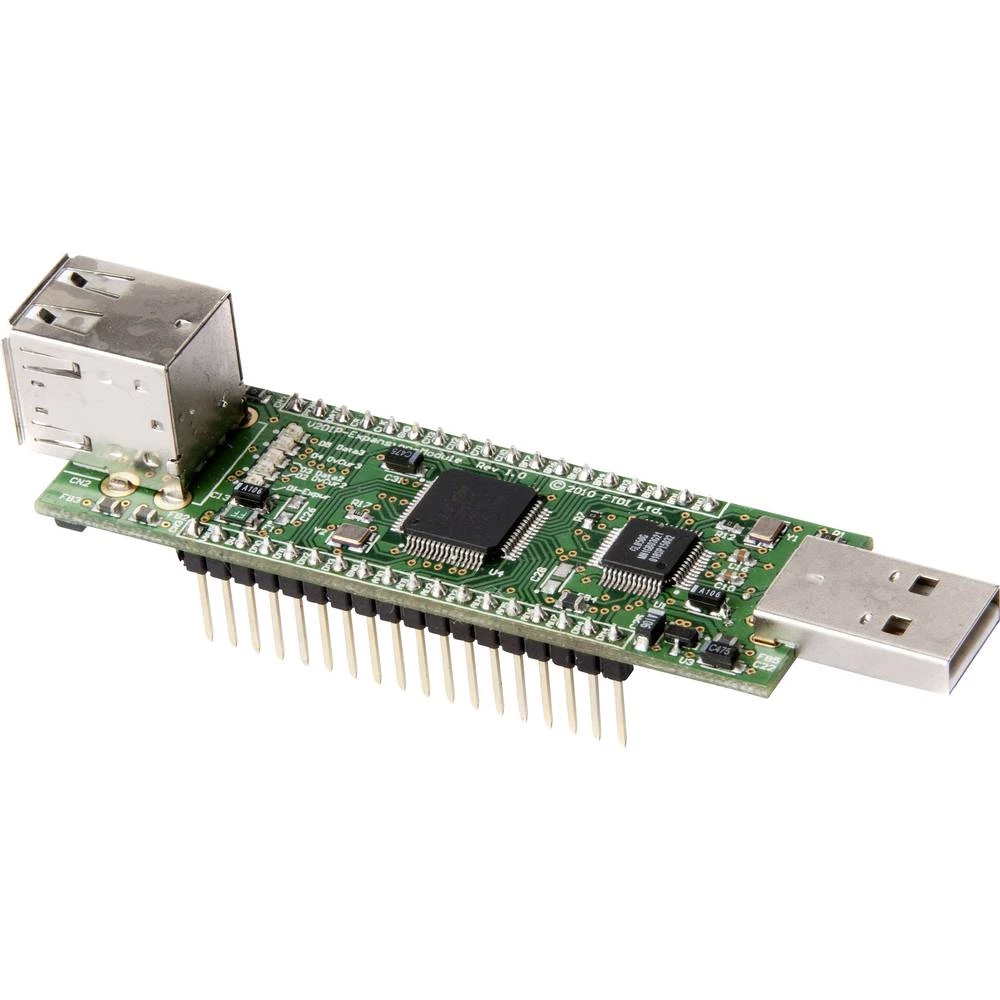

RPi-HUB modul utemeljen na FT2232H je modul za proširenje sučelja USB do UART / 245FIFO / SPI / I2C / JTAG / GPIO koji je dizajniran za povezivanje s računalom Raspberry Pi i proširiti broj sučelja. Međutim, nije ograničen na ovu aplikaciju. Može se koristiti i kao sastavni uređaj ili kao modul za procjenu FT2232H. Modul ima USB 2.0 Hi-Speed čip čvor koji podržava do tri vanjska USB priključka nizvodno: 2 putem dvostrukog USB priključka i 1 putem priključaka DIL. Korištenjem USB Hi-Speed čipa dvostrukog port FT2232H, koji obrađuje sve USB signale i protokole, modul može lako podržavati do dva fleksibilna sučelja. Idealno je za razvojne svrhe brzo dokazati funkcionalnost dodavanja USB-a ciljanom dizajnu.
Ovaj modul koristi GL850G USB 2.0 kontroler hub, koji nudi jeftino i široko korišteno rješenje USB 2.0 čvorišta koje pruža do 4 USB porta. GL850G je rješenje USB čvorišta s jednim čipom. GL850G je cjelovito rješenje koje podržava i pojedinačne / bandove načine upravljanja napajanjem i dvobojnu (zelenu / žutu) LED lampicu.
FT2232H koji se koristi na modulu peta je generacija FTDI USB uređaja. FT2232H je USB 2.0 hi-speed (480Mb / s) na UART / MPSSE IC. Uređaj ima dva sučelja koja se mogu konfigurirati za asinkronu ili sinkronu serijsku komunikaciju ili paralelno FIFO sučelje. Dva sučelja se također mogu podesiti neovisno jedan o drugom preko MPSSE motora. To omogućava FT2232H da radi kao dva UART / bit bang priključka ili dva MPSSE motora koji se mogu koristiti za oponašanje JTAG, SPI, I2C, bit bang ili drugih sinkronih serijskih načina. Svi I / Os RPi HUB modula rade s 3.3V TTL i 5V su sigurni.

1 standardni USB-A priključak za povezivanje s hostom

Vanjski priključak za napajanje dostupan je za napajanje vanjskih USB priključaka

Podržava hibernaciju i početak rada putem USB-a

UART brzine prijenosa podataka od 300 baud do 12 Mbaud pri razinama 3.3V TTL

Sinkroni, serijski (MPSSE) prijenos podataka s brzinom do 30Mbps putem JTAG, SPI i I2C

Dva neovisna UART sučelja kao standard

Svi I / O pinovi su zaštićeni do 5 V

Kompatibilan je s UHCI / OHCI / EHCI upravljačkim sklopom

Ugrađeni EEPROM 93LC56 za konfiguraciju FT2232H
Kompatibilan je s USB 2.0 velike brzine
