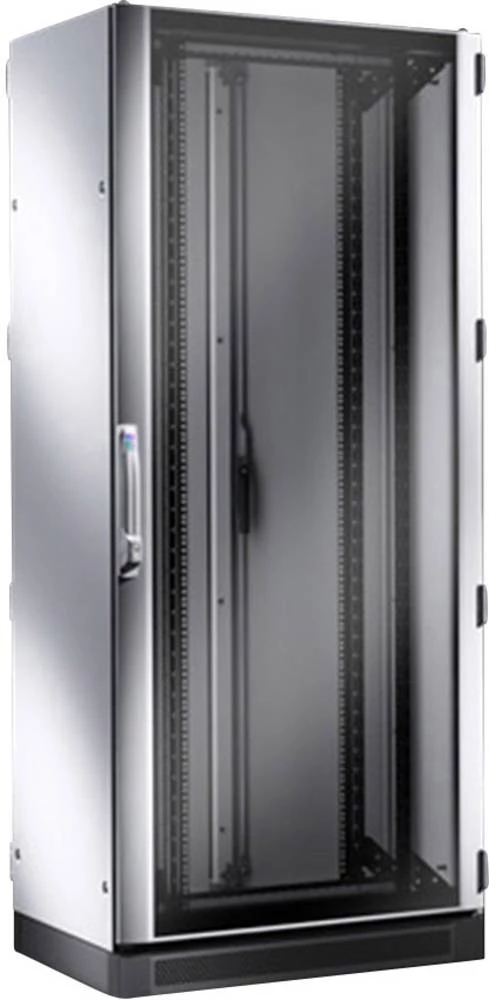

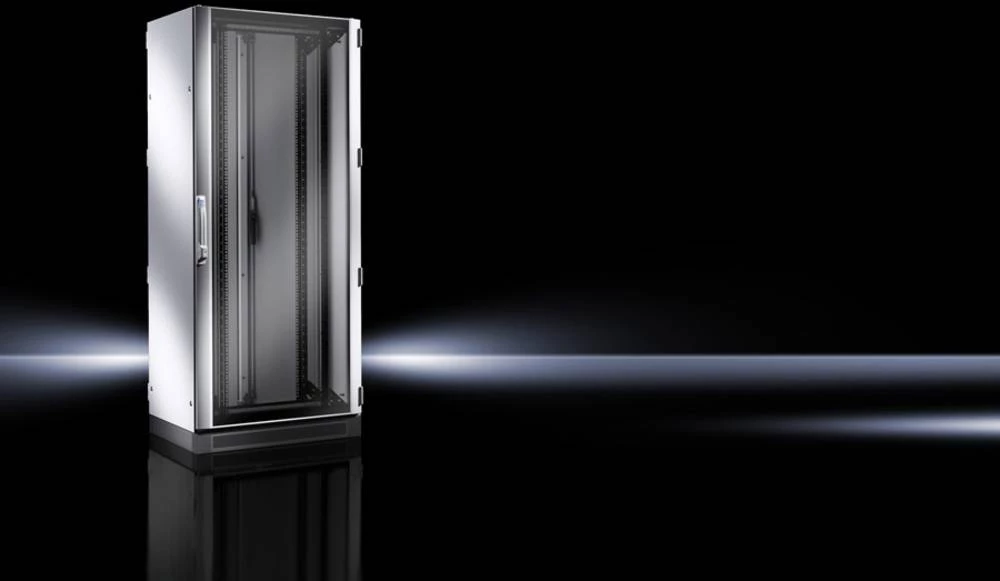

Rittal 5507.151 19 mrežni ormar (Š x V x D) 800 x 2100 x 800 mm 42 HE svijetlo sive boje (RAL 7035)

TS IT mrežna / poslužna ormarića s ostakljenim vratima za klimatizaciju stalka, s 19 "montažnim okvirom, osnovnim i bočnim pločama u predfabriciranom dizajnu

IT rack u predfabriciranom dizajnu za pojedinačno postavljanje sa bočnim zidovima i prednjim i stražnjim ventiliranim, 100 mm Flex-Block osnovnim sustavom, visinom 42 U, prednjim glaziranim vratima, dvodjelnim čeličnim čeličnim vratima na stražnjoj strani.

Predinstalirani IT stalak koji se sastoji od titranog i zavarenog simetričnog okvira koji se sastoji od valjanih i 16-puta preklopljenih vertikalnih profila povezanih s dva vodoravna okvira od valjanih 9-struka sklopljenih profila s integriranim kanalom za prihvaćanje susjednih plosnatih brtvila i zaštitu od oštećenja zbog mogućeg utovara agresivni mediji.

Svi profili okvira, s integriranim perforacijama sustava u rešetku DIN dimenzija 25 mm, omogućuju jednostavno postavljanje unutarnjih dijelova jednostavnim pričvršćivanjem i učvršćivanjem ekspanzijskih komponenti. Svi rubovi profila su zaobljeni. Vertikalni profili okvira imaju dva pomaknuta dubina i širina postavljenih ravnina za montažu, koja se mogu koristiti pojedinačno za fleksibilno pričvršćivanje komponenata.

Raspored ormara je moguć u svim smjerovima, prednje i stražnje strane, jedna strana, jedna iznad druge, čak i preko kuta.

Osnovni ormar već opremljen s ugrađenim, 100 mm visokim kutnim kutnim kutovima novog FlexBlock osnovnog sustava, bočni poklopci, zatvoreni i prozračeni na prednjoj strani, uključeni su u opseg isporuke za naknadnu instalaciju bez alata. To omogućava pojednostavljeni transport do mjesta korištenja pomoću kamiona ili viličara.

Prednja vrata, koja se sastoji od prozora za prozor, verzije 3 mm ojačanog sigurnosnog stakla (ESG), uokvirene u okvir izrađen od aluminijskih profila, s pjenastim brtvilom, 4-stupanjske brave, ručka za ugradnju poluautomatskog profila (30/10) mm, opremljena sigurnosnom bravom 3524 E. Četiri šarke, Zglobovi sa zupčastim štiftovima, zglobni kut otvaranja 180 ° kada se pojedinačno montiraju, šarke vrata se mogu izmjenjivati ​​bez uklanjanja šarki
Zaključavanje šipke.

Vrata od čeličnih limova, vertikalno podijeljena, za instalaciju ormara optimiziranih za prostor i za lakši pristup komponentama. Vrata s pjenastom brtvom. Glavna vrata s bravom od 4 točke, ručica za udobnost cilindra za pola profila (30/10) mm, opremljena sigurnosnom bravom 3524 E. Bočna vrata s dodatnom unutarnjom ručnom polugom i 2 baražnom bravom. Glavna i bočna vrata četiri puta su zglobno spojena, zglobne osovine sa zupčanicima, zglobni kut otvaranja za pojedinačno postavljanje 180 ° sa obje strane.

Višeslojna krovna ploča, za bočni ulaz kabela kroz traku četkica preko cijele dubine ormara. Krovna ploča za naknadnu ugradnju unatoč raskidanju već izvršenih kablova. Odjeljak za integraciju modula ventilatora već integriran i zatvoren pokrovnom pločom. Kako bi podržao pasivnu ventilaciju, pokrovna ploča može se postaviti na udaljenost pomoću vijaka.

Jednodijelne, zaključane bočne ploče s sigurnosnom bravom 3524 E uključene u opseg isporuke, opcionalno unutarnje zaključavanje dostupno je putem dodatne opreme. Podni okvir već opremljen produžnim tračnicama za montažu podnih ploča, unaprijed postavljenih jednodijelnim, zatvorenim podnim modulom kao zaslonom u najvažnijem položaju ugradnje. Ostali podni moduli ili
Funkcijski moduli mogu se naknadno ugraditi preko dodatnog programa.

Predinstaliran s dva 482,6 mm (19 ") prednja i stražnja montažna okvira. Ukupna statička nosivost obje razine montaže iznosi 10.000 N.

Okvir za montažu koji se sastoji od univerzalnih profila tračnica za poslužiteljske, mrežne i elektronske aplikacije zavarene pomoću vodoravnih priključnih profila na kružni okvir otporan na torziju. Dubina-varijabilna vijak pričvršćen pomoću utora s vodoravnim okvirom okvira ormara. Fiksiranje profilnih šina je fleksibilno, bez alata, preko brzog oslobađanja, s integriranim izjednačenjem, ili alternativno
zabrtvljene, s mogućnošću slobodnog spoja preko uzemljenja. Okvir za montažu prednje i stražnje strane, uključujući i dodatnu rupu (HE središnja montaža) prema standardnoj EIA 310 E. Sve visinske jedinice označene su na montažnoj ravnini, sprijeda i straga i brojevima u suprotnim smjerovima. HE oznaka razine montaže za jednostavnu montažu s obje strane izvana.

Montirajući profili prednjeg montažnog okvira, pripremljeni za besprijekorno postavljanje alata za upravljanje kabelom i organiziranje strukturiranog kabliranja u najvišoj gustoći pakiranja ili za opremanje senzorom za automatsku identifikaciju struktura pomoću RFID (RF Frequency Identification).

Montažni profili stražnjeg montažnog okvira, pripremljeni za montažu obje strane distribucijske jedinice (PDU) u 1U faktor formata za elektrifikaciju ormarića, bez potrošnje ekspanzijskog volumena zbog posebne bočne montaže između montažne ravnine i
Sidewall u Zero-U prostoru.

Područje isporuke uključujući dodatnu opremu za montažu, kao što su razmaknice za opcionalno podizanje pokrovne ploče, noge za izravnavanje, uključujući priključne utičnice za pričvršćenje na podnožju, 4 kabelske trake za montažu na vanjsku montažnu visinu pogodnu za dubinu kućišta, 10 nosača kabela u metalnoj izvedbi, pribor za montažu 19 "komponenata demontaže od 50 kom. Vijci s glavom, sa šestom glavicom, maticama za kavez i podlošcima u veličini navoja M5.

Verzija kabineta s predfabriciranom, središnjom točkom uzemljenja i ispitano izjednačenje potencijala svih komponenata prema EN 60950.

Ovaj tekst je strojno preveden.
