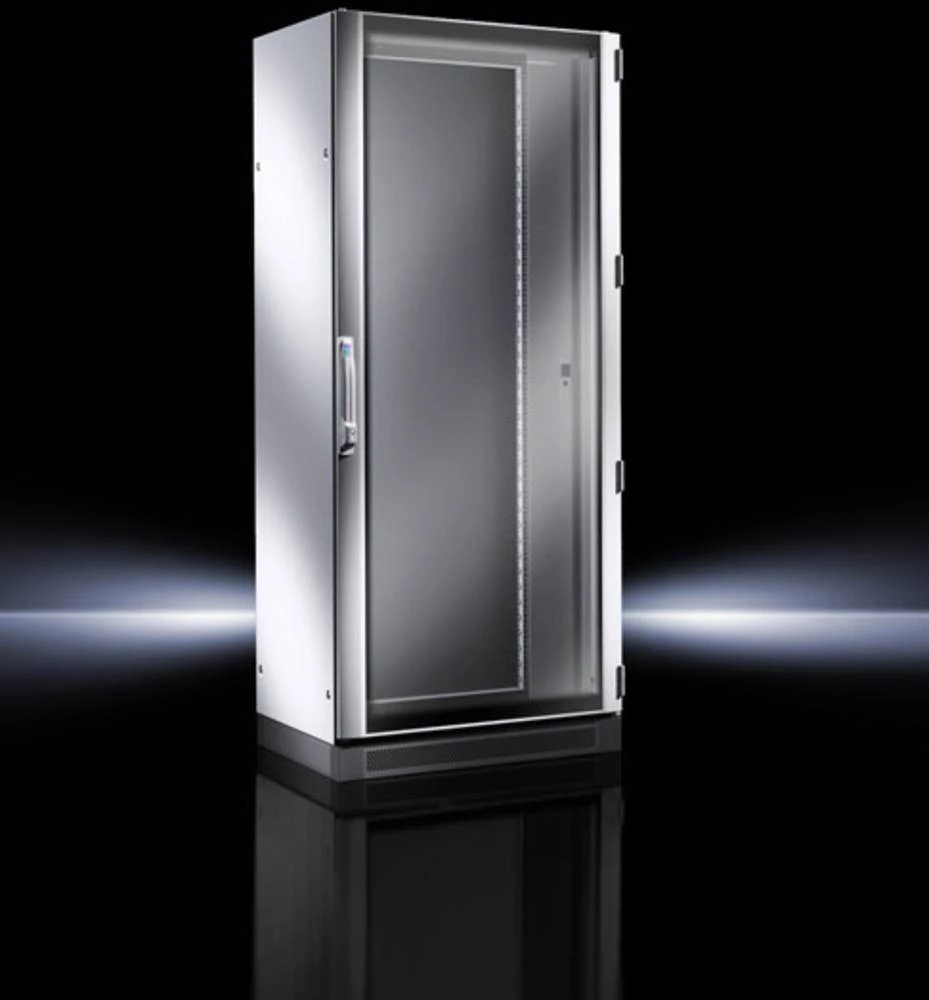

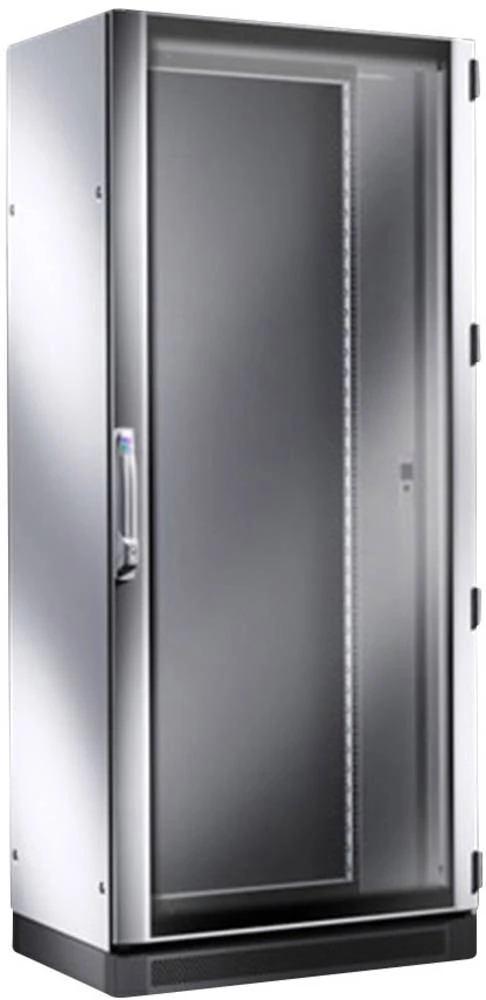

Rittal 5507.170 19 mrežni ormar (Š x V x D) 800 x 2100 x 800 mm 40 HE svijetlo sive boje (RAL 7035)

TS IT mrežna / poslužna ormarića s ostakljenim vratima i stražnjom pločom za klimatsku kontrolu, s 19 "velikim okretnim okvirom, osnovnim i bočnim pločama u unaprijed sastavljenom dizajnu

IT stalak u unaprijed montiranoj verziji za pojedinačno postavljanje sa bočnim zidovima i prednjim i stražnjim ventiliranim, 100 mm Flex-Block osnovnim sustavom, visinom 40 U, ​​prednjih zaslona, ​​jednodjelnim zatvorenim stražnjim zidom iza.

Predinstalirani IT stalak koji se sastoji od titranog i zavarenog simetričnog okvira koji se sastoji od valjanih i 16-puta preklopljenih vertikalnih profila povezanih s dva vodoravna okvira od valjanih 9-struka sklopljenih profila s integriranim kanalom za prihvaćanje susjednih plosnatih brtvila i zaštitu od oštećenja zbog mogućeg utovara agresivni mediji.

Svi profili okvira, s integriranim perforacijama sustava u rešetku DIN dimenzija 25 mm, omogućuju jednostavno postavljanje unutarnjih dijelova jednostavnim pričvršćivanjem i učvršćivanjem ekspanzijskih komponenti. Svi rubovi profila su zaobljeni. Vertikalni profili okvira imaju dva pomaknuta dubina i širina postavljenih ravnina za montažu, koja se mogu koristiti pojedinačno za fleksibilno pričvršćivanje komponenata.

Raspored ormara je moguć u svim smjerovima, prednje i stražnje strane, jedna strana, jedna iznad druge, čak i preko kuta.

Osnovni ormar već opremljen s ugrađenim, 100 mm visokim kutnim kutnim kutovima novog FlexBlock socket sustava. Bočne ploče, zatvorene i ventilacije na prednjoj strani, uključene su u opseg isporuke za naknadnu instalaciju bez alata. To omogućava pojednostavljeni transport do mjesta korištenja pomoću kamiona ili viličara.

Prednja vrata, koja se sastoji od prozora za prozor, verzije 3 mm ojačanog sigurnosnog stakla (ESG), uokvirene u okvir izrađen od aluminijskih profila, s pjenastim brtvilom, 4-stupanjske brave, ručka za ugradnju poluautomatskog profila (30/10) mm, opremljena sigurnosnom bravom 3524 E. Četiri šarke, Zglobovi s zareznim štiftovima, zglobni kut otvaranja 180 ° kada se pojedinačno montiraju, mogu se mijenjati šarke vrata bez skidanja šipki za zaključavanje.

Stražnja ploča od vijčanog čeličnog lima, jednodijelna, zatvorena, s pjenastom brtvom.

Višeslojna krovna ploča, za bočni ulaz kabela kroz traku četkica preko cijele dubine ormara. Krovna ploča za naknadnu ugradnju unatoč raskidanju već izvršenih kablova. Odjeljak za integraciju modula ventilatora već integriran i zatvoren pokrovnom pločom. Kako bi podržao pasivnu ventilaciju, pokrovna ploča može se postaviti na udaljenost pomoću vijaka.

Jednodijelne, zaključane bočne ploče s sigurnosnom bravom 3524 E uključene u opseg isporuke, opcionalno unutarnje zaključavanje dostupno je putem dodatne opreme. Podni okvir već opremljen produžnim tračnicama za postavljanje podnih ploča, unaprijed postavljenih jednodijelnim, ventilacijskim podnim pločama, uključujući Filter mat, s integriranim ulazom kabela preko četkica na stražnjoj strani.

Alternativni podni moduli ili funkcijski moduli mogu se zamijeniti preko dodatnog programa.

Predfabricirani s 482,6 mm (19 ") - 40 U velikim zakretnim okvirom s bočnim zatvaračem, uključujući 2-stupanjski bravar i sigurnosnu bravu 3524 E, izmjenjivi za poluobudžerski profil (30/10) mm, kut otvaranja šarke 180 °. Ukupna statička nosivost okretnog okvira iznosi 1500 N.

Okretni okvir se može pomaknuti u dubinu ormara u rešetki od 25 mm. Ugradne rupe s dodatnim uzorkom otvora (HE središnji nosač) prema EIA 310 E standardu.

Područje isporuke uključujući dodatnu opremu za montažu, kao što su razmaknice za opcionalno podizanje pokrovne ploče, noge za izravnavanje, uključujući priključne utičnice za pričvršćenje na podnožju, 4 kabelske trake za montažu na vanjsku montažnu visinu pogodnu za dubinu kućišta, 10 nosača kabela u metalnoj izvedbi, pribor za montažu 19 "komponenata demontaže od 50 kom. Vijci s glavom, sa šestom glavicom, maticama za kavez i podlošcima u veličini navoja M5.

Verzija kabineta s predfabriciranom, središnjom točkom uzemljenja i ispitano izjednačenje potencijala svih komponenata prema EN 60950
