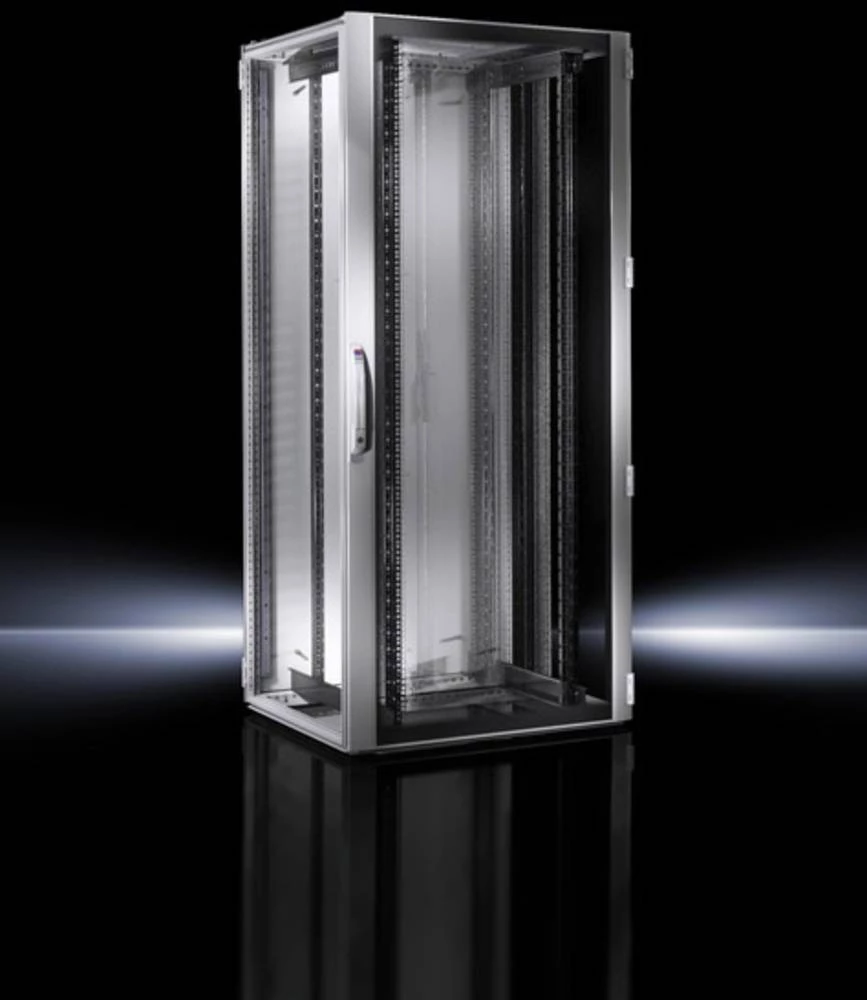

Rittal 5528.120 19 mrežni ormar (Š x V x D) 600 x 1800 x 800 mm 38 HE svijetlo sive boje (RAL 7035)

TS IT mrežni poslužiteljski stalak za klimatizaciju stalka

IT stalak za klimatizaciju na stalak. Visina proširenja 38 U, prednja vrata, podijeljena vrata od čeličnog lima zatvorena na stražnjoj strani, višeslojna krovna ploča za dvostrano usmjeravanje bočnih kabela, otvoreni podni okvir, bez bočnih stranica. S dvije razine od 482,6 mm (19 ") na prednjoj i stražnjoj strani dubine. 19 "pribora za ugradnju i ekvipotencijalni set za spajanje sa središnjom točkom uzemljenja i 5 uzemljenja za krovne ploče i vrata su priloženi isporuci. Zidne obloge, jednostruki vijčani ili dvodijelni elementi s osiguračem za brzo oslobađanje, sigurnosnom bravom i dodatnom unutarnjom bravom, za jednostavnu instalaciju od jednog čovjeka, podnu montažnu tračnicu, podne ploče u dostupnom programu.

Predinstalirani IT stalak koji se sastoji od titranog i zavarenog simetričnog okvira koji se sastoji od valjanih i 16-puta preklopljenih vertikalnih profila povezanih s dva vodoravna okvira od valjanih 9-struka sklopljenih profila s integriranim kanalom za prihvaćanje susjednih plosnatih brtvila i zaštitu od oštećenja zbog mogućeg utovara agresivni mediji.

Svi profili okvira, s integriranim perforacijama sustava u rešetku DIN dimenzija 25 mm, omogućuju jednostavno postavljanje unutarnjih dijelova jednostavnim pričvršćivanjem i učvršćivanjem ekspanzijskih komponenti. Svi rubovi profila su zaobljeni. Vertikalni profili okvira imaju dva pomaknuta dubina i širina postavljenih ravnina za montažu, koja se mogu koristiti pojedinačno za fleksibilno pričvršćivanje komponenata.

Raspored ormara je moguć u svim smjerovima, prednje i stražnje strane, jedna strana, jedna iznad druge, čak i preko kuta.

Prednje staklo s očvrsnutim staklom s ugrađenim sigurnosnim staklom od 3 mm (ESG), uokvireno okvirom od aluminijskih profila, s pjenastom brtvom, zaključavanje s 4 točke, ručica za udobnost polutonskog (30/10) mm, opremljena sigurnosnom bravom 3524 E. Četiri šarke, Zglobni igle, zglobni kut otvaranja 180 ° za pojedinačno postavljanje, zglobovi vrata se mogu izmjenjivati ​​bez uklanjanja šipki za zaključavanje.

Vrata od čeličnih limova, vertikalno podijeljena, za instalaciju ormara optimiziranih za prostor i za lakši pristup komponentama. Vrata s pjenastom brtvom. Glavna vrata s bravom od 4 točke, ručica za udobnost cilindra za pola profila (30/10) mm, opremljena sigurnosnom bravom 3524 E. Bočna vrata s dodatnom unutarnjom ručnom polugom i 2 baražnom bravom. Glavna i bočna vrata četiri puta su zglobno spojena, zglobne osovine sa zupčanicima, zglobni kut otvaranja za pojedinačno postavljanje 180 ° sa obje strane.

Višeslojna krovna ploča, za bočni ulaz kabela kroz traku četkica preko cijele dubine ormara. Krovna ploča za naknadnu ugradnju unatoč raskidanju već izvršenih kablova. Odjeljak za integraciju modula ventilatora već integriran i zatvoren pokrovnom pločom. Kako bi podržao pasivnu ventilaciju, pokrovna ploča može se postaviti na udaljenost pomoću vijaka.

Bočne ploče nisu uključene. Dostupna je kao jednodjelna vijčana ili dvodijelna inačica, s pričvrsnim elementom za brzo oslobađanje uključujući sigurnosnu bravu i dodatno unutarnje zaključavanje putem dodatnog programa. Otvoreni podni okvir, podne ploče, funkcionalni moduli mogu se naknadno ugraditi preko dodatnog programa. Svi dijelovi za pričvršćenje vijaka s automatskim izjednačenjem potencijala ili pripremljeni za pričvršćivanje trake za uzemljenje.

Predfabricirani s dvije 482,6 mm (19 ") montažne razine, prednje i stražnje. Ukupna statička nosivost obje razine montaže je 15.000 N.

Razina montaže koja se sastoji od univerzalnih profila tračnica za poslužiteljske, mrežne i elektroničke primjene, beskonačno dubinske varijable pričvršćene za dubinske potpornje. Fiksiranje profilnih šina je fleksibilno, bez alata, preko brzog otpuštanja ili alternativno vijak. Profilne tračnice prednje i stražnje strane uključujući i dodatnu rupu prema EIA 310 E standardu. Sve visinske jedinice označene su na profilnim tračnicama i označene su u suprotnim smjerovima. HE obilježavanje obje razine montaže za pojednostavljeni sklop s jednim čovjekom koji se može čitati s prednje strane. Svi dubinski ostaci s integriranom mrežom za dimenziju za brzo određivanje udaljenosti montaže i preostalog prednjeg slobodnog prostora.

Prednji profili su pripremljeni za montažu alata za vođenje kabela i organizaciju strukturnih kablova u najvišoj gustoći pakiranja, ili za opremu s senzorom za automatsku identifikaciju ekstenzija uporabom radiofrekvencijske identifikacije (RFID).

Profesionalne profilne tračnice pripremljene za montažu obje strane Jedinice za raspodjelu električne energije (PDU) u 1U faktoru za elektrificiranje armature, bez potrošnje ekspanzijskog volumena uslijed posebne bočne montaže između montažne ravnine i bočne stijenke u Zero-U prostoru.
