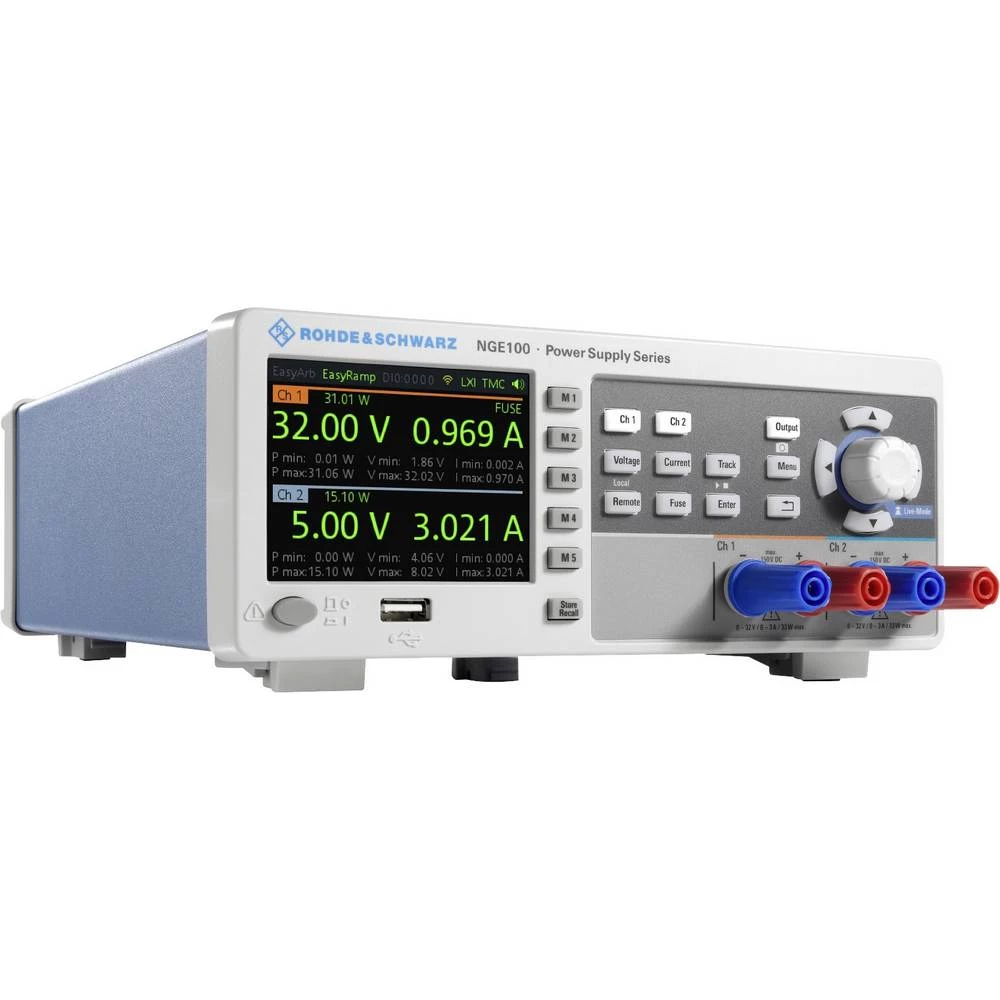

Rohde & Schwarz NGE-COM3A laboratorijsko napajanje, podesivo 0 - 32 V 3 A (max.) 100 W USB, lan, WLAN Broj izlaza 3 x

Galvanisch getrennte, erdfreie KanäleObitelj izvora napajanja tvrtke Rohde & Schwarz uključuje uređaje s do četiri kanala. Svi su kanali međusobno potpuno odvojeni i nemaju veze s masom kućišta. To omogućuje međusobno povezivanje kanala bez upadanja u masovne probleme sa složenim mjernim objektima. Na taj se način simetrični krugovi mogu napajati naponom koji zahtijeva, na primjer, +12 V / -12 V.

Kanäle mit gleichem SpannungsbereichVećina izvora napajanja tvrtke Rohde & Schwarz nudi isti raspon napona na svim kanalima. Odaberite bilo koji kanal za određenu aplikaciju. Svaki pojedinačni kanal može se promatrati kao zasebno napajanje.

Paralleler und serieller BetriebBudući da su svi kanali električno ekvivalentni, mogu se kombinirati u serijskom radu kako bi se postigli veći naponi. Primjerice, s R & S®HMP4040 može se postići do 128 V. Paralelnim radom, kanali se mogu međusobno povezati za veće struje. Kada se koristi R & S®HMP4040, moguće je do 40 A ako se sva četiri kanala međusobno kombiniraju.

Konstantspannungs- und KonstantstrombetriebPostavljanje izlaznog napona i regulacije na ovu vrijednost standardna je primjena za jedinice napajanja (rad s konstantnim naponom). Alternativno, sva napajanja tvrtke Rohde & Schwarz mogu se koristiti u načinu konstantne struje, svaki se kanal može zasebno konfigurirati. Ako se prekorači zadana vrijednost, samo trenutno navedena struja teče zahvaljujući trenutnom ograničenju. To smanjuje izlazni napon ispod konfigurirane vrijednosti i sprječava oštećenje ispitnog kruga u slučaju kvara.

Schutzfunktionen für Gerät und MessobjektČak je i izuzetno iskusan korisnik povremeno ometen - pa su izlazi preopterećeni i zaštićeni od kratkog spoja kako bi se napajanje napajalo od oštećenja.

Napajanja tvrtke Rohde & Schwarz nude univerzalne zaštitne funkcije. Ovisno o modelu, sljedeći se parametri mogu zasebno postaviti za svaki kanal: - maksimalna struja (elektronički osigurač, zaštita od prekomjerne struje, OCP) - maksimalni napon (zaštita od prenapona, OVP) - maksimalna snaga (zaštita od prekomjerne struje, OPP) Kada se dostigne takva granična vrijednost, pogođeni izlazni kanal automatski se prebacuje i prikazuje poruku.

Također se može postaviti vrijeme kašnjenja elektroničkih osigurača. To vam omogućuje prilagodbu ponašanja jedinice napajanja tako da se spriječi isključivanje kanala zbog kratkog vrha struje.

Napajanja tvrtke Rohde & Schwarz također imaju unutarnju zaštitu od prekomjerne temperature koja isključuje uređaj ako postoji opasnost od toplinskog preopterećenja.

Tracking- und Link-FunktionenAko se uređaj koristi, na primjer, za potporu simetričnih krugova, funkcija praćenja može se koristiti za prikladno paralelno podešavanje napona na svim kanalima.

Zaštita od prenapona može se povezati s drugim kanalima (funkcija FuseLink). Može se konfigurirati tako da se svi kanali isključe kad jedan od kanala dosegne svoju graničnu vrijednost. Također se može postaviti tako da određeni kanali ostanu aktivni, na primjer za održavanje napajanja ventilatora, koji je odgovoran za hlađenje mjernog objekta.

Farbcodierung der BetriebszuständeNa zaslonu su prikazane sve postavke i radna stanja, uključujući izlaznu snagu i status bilo kojih zaštitnih funkcija. Boje izmjerenih vrijednosti i gumbi kanala osvijetljeni bojom prepoznaju različita radna stanja: - aktivni kanal u načinu stalnog napona: zelena - aktivni kanal u načinu konstantne struje: crvena - gumb „Izlaz“ svijetli čim se odabrani izlazni kanal spoji na opterećenjeZugeschnitten für den Einsatz in Laboren und SystemracksNapajanja tvrtke Rohde & Schwarz pokrivaju širok spektar primjena - bilo na laboratorijskoj klupi ili integrirana u proizvodne ispitne sustave.
Funkcije daljinskog upravljanja i adapteri za stalke su neophodni u sistemskim aplikacijama. Spojevi na stražnjoj strani i, iznad svega, kompaktan dizajn važni su kriteriji za upotrebu u ispitnim sustavima.
Napajanja tvrtke Rohde & Schwarz udovoljavaju svim tim zahtjevima - posebno R & S®HMP4040, koji jedinstveno kombinira četiri elektronički ekvivalentna kanala visokih performansi u kompaktnom kućištu.

Remote Sensing für erhöhte GenauigkeitsanforderungenPogotovo u primjenama s velikom potrošnjom energije, često nema zanemariv pad napona na priključnim kabelima. Budući da jedinica napajanja obično održava svoj izlazni napon konstantnim, napon primijenjen na ispitni objekt niži je od napona prikazanog na uređaju. Daljinsko ispitivanje koristi se za nadoknađivanje ovog pada napona na opskrbnim vodovima. Napon koji se stvarno primjenjuje na potrošača mjeri se pomoću dvije dodatne osjetne crte. Ova se vrijednost koristi za regulaciju napona izravno na potrošaču. Ovisno o modelu, napajanja tvrtke Rohde & Schwarz nude daljinsko očitavanje za svaki izlazni kanal.

Zwei Quadranten: Betrieb als Quelle und SenkePosebni mrežni uređaji nude arhitekturu od dva kvadranta. Djeluju kao izvor i sudoper te simuliraju baterije ili potrošače. Jedinica napajanja automatski se mijenja iz napajanja u rad opterećenja. Ako vanjski primijenjeni napon premaši zadani ciljni napon, struja teče u jedinicu napajanja. To je označeno negativnim predznakom u trenutnom mjerenju.

Schnelle Regelung der AusgangsspannungMobilni uređaji poput mobitela ili IoT uređaja u načinu mirovanja zahtijevaju vrlo malo energije. Međutim, potreba za snagom raste poskokom čim prijeđete u način slanja. Jedinica napajanja koja se koristi za napajanje takvog uređaja koji se ispituje mora se nositi s trenutnim skokovima od nekoliko μA u područje ampera bez stvaranja padova ili prekoračenja. R & S®NGL / NGM napajanja pokazuju kontrolno ponašanje koje vrijeme taloženja od
Geringste Restwelligkeit und niedriges RauschenSuvremeni elektronički sklopovi često su vrlo složeni i osjetljivi na smetnje na opskrbnim vodovima. Da bi se tako osjetljivi ispitni objekti napajali naponom bez smetnji, potrebne su jedinice napajanja koje isporučuju izuzetno stabilne izlazne napone / struje. Treba izbjegavati bilo kakvu mreškanje ili buku. Posebna napajanja tvrtke Rohde & Schwarz linearno su regulirana i idealna za napajanje osjetljivih komponenata.
