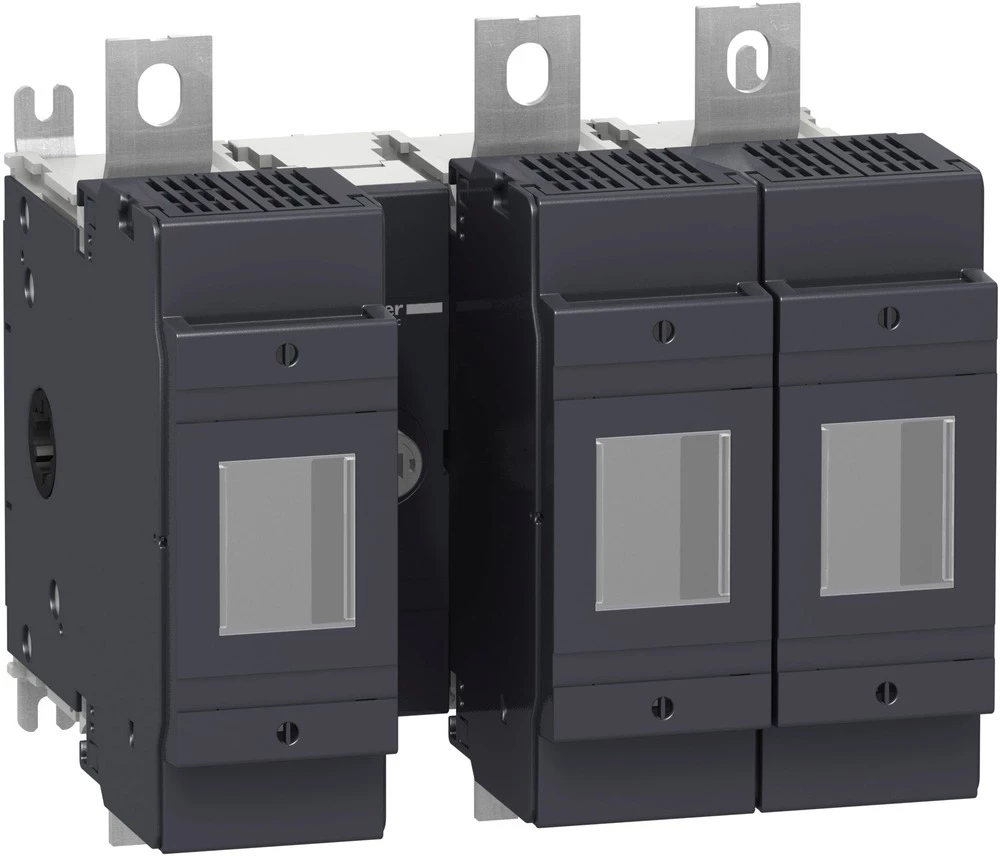

Sigurnosna teretna rastavna sklopka 250 A 1000 V Schneider Electric LV480503

Otpojite tijelo osigurača prekidača INFD 3p 3F, DIN, 250A-prednja ručka. Serija proizvoda: INF200 ... 800 - Tip proizvoda ili dijela: Prekidač-rastavljač - Primjena uređaja: Distribucija - Zaštićeni stup specifikacije: 3 F - Tip osigurača: DIN - Veličina osigurača: NH0, NH1 - Mrežni priključak: DC, AC - Mrežna frekvencija: 50/60 Hz - montažna poz. okretne ručice: Prednja - nazivna radna struja Ie: DC-22A: 250A DC 500V 3 pola u seriji, AC-22A: 250A AC 50/60 Hz 660 / 690V, AC-23A: 250A AC 50/60 Hz 440 / 480V, AC-22A: 250A AC 50/60 Hz 500 / 525V, AC-22A: 250A AC 50/60 Hz 380 / 415V, AC-23A: 250A AC 50/60 Hz 220/240 V, AC-22A: 250 A AC 50/60 Hz 480 V gema? NEMA, AC-22A: 250 A AC 50/60 Hz 220/240 V, DC-22A: 250 A DC 125 V 1 pol, AC-22A: 250 A AC 50/60 Hz 440/480 V, DC-23A: 250 A DC 500 V 3 pola u seriji, DC-23A: 250 A DC 250 V 2 pola u seriji, AC-23A: 250 A AC 50/60 Hz 500/525 V, DC-23A: 250 A DC 125 V 1 Pol, DC-22A: 250 A DC 250 V 2 pola u seriji, AC-23A: 250 A AC 50/60 Hz 380/415 V, AC-23A: 250 A AC 50/60 Hz 480 V Made ?? NEMA, AC-23A: 250 A AC 50/60 Hz 660/690 V - Konvencionalna toplinska struja slobodnog zraka (Ith): 250 A (40 ° C) Rasipanje snage po osiguraču: 23 W okomito, 241 A (40 ° C) horizontalno, 211 A (55 ° C) horizontalno, 189 A (65 ° C) vodoravno, 177 A (70 ° C) okomito, 189 A (65 ° C) okomito, 177 A (70 ° C) vodoravno, 231 A ( 45 ° C) vodoravno, 232 A (45 ° C) okomito, 211 A (55 ° C) okomito, 222 A (50 ° C) okomito, 200 A (60 ° C) okomito, 250 A (35 ° C) vodoravno , 200 A (60 ° C) vodoravno, 222 A (50 ° C) vodoravno - toplinska struja: 230 A (40 ° C) / rasipanje snage po osiguraču: 27 W 800 mm x 400 mm x 330 mm, 250 A (40 ° C) / gubitak snage po osiguraču: 20 W 800 mm x 400 mm x 330 mm - Nazivni izolacijski napon Ui: 1000 V AC 50/60 Hz, 1000 V DC - Nazivni radni napon Ue: 750 V DC, 1000 V AC 50/60 Hz AC-20, 690 V AC 50/60 Hz, 1000 V DC DC-20 - dodatni kontaktni zaslon: da.

Ovaj tekst je strojno preveden.
