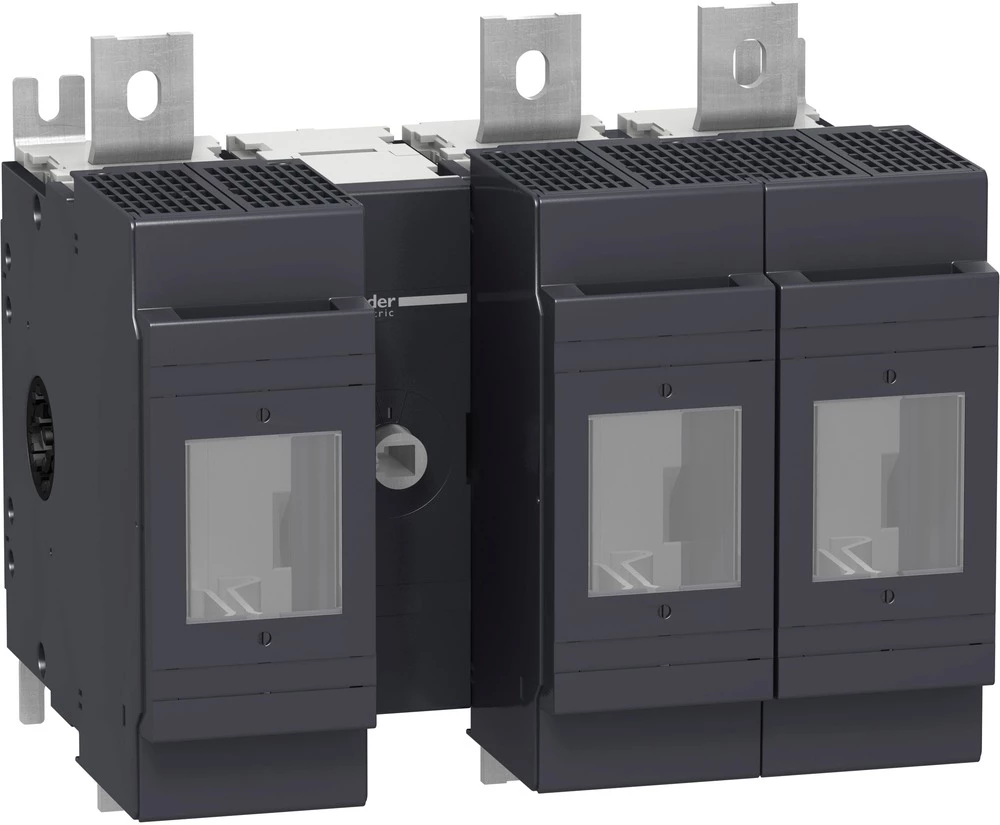

Sigurnosna teretna rastavna sklopka 630 A 1000 V Schneider Electric LV480509

Tijelo osigurača osigurača INFD 3p 3F, DIN, 630A - prednja ručka. Serija proizvoda: INF200 ... 800 - Tip proizvoda ili komponente: Prekidač za isključivanje - Primjena aparata: Distribucija - zaštićena polova Ocjena: 3 F - tip osigurača: DIN - veličina osigurača: NH3 - mrežna veza: DC, AC - frekvencija mreže: 50/60 Hz - ponedjeljak ep. okretanja: Prednja nazivna radna struja Ie: AC-22A: 630 A AC 50/60 Hz 380/415 V, DC-22A: 630 A DC 125 V 1 pol, AC-22A: 630 A AC 50/60 Hz 500/525 V, AC-22A: 630 A AC 50/60 Hz 660/690 V, AC-23A: 630 A AC 50/60 Hz 220/240 V, AC-23A: 630 A AC 50/60 Hz 380/415 V, AC-23A: 630 A AC 50/60 Hz 440/480 V, AC-22A: 630 A AC 50/60 Hz 440/480 V, AC-23A: 630 A AC 50/60 Hz 480 V acc. NEMA, DC-22A: 630A DC 500V 3 stupa u seriji, AC-22A: 630A AC 50/60 Hz 220 / 240V, AC-22A: 630A AC 50/60 Hz 480V NEMA, AC-23A: 630A AC 50/60 Hz 660 / 690V, AC-23A: 630A AC 50/60 Hz 500 / 525V, DC-23A: 630A DC 500V 3 stupa u seriji, DC 23A: 630A DC 125V 1 Pole, DC-22A: 630A DC 250V 2 pola u seriji, DC-23A: 630A DC 250V 2 pola u seriji - Konvencionalna toplinska struja slobodnog zraka (Ith): 403A (70 "C) vodoravno, 505 A (60 ° C) okomito, 549 A (40 ° C) vodoravno, 558 A (50 ° C) okomito, 482 A (55 ° C) vodoravno, 528 A (45 ° C) vodoravno, 476 A (65 C) okomito, 532 A (55 C) okomito, 630 A (40 C) rasipanje snage po osiguraču: 60 W okomito, 583 A (45 C) okomito, 570 A (35 C) vodoravno, 505 A (50 C) vodoravno, 431 A (65 C) vodoravno, 446 A (70 C) okomito, 457 A (60 C) vodoravna toplinska struja [Ithe]: 630 A (40 ° C) C) / rasipanje snage po osiguraču: 60 W, 570 A (40 ° C) / rasipanje snage po osiguraču: 50 W 800 mm x 1000 mm x 330 mm - nazivni izolacijski napon Ui: 1000 V AC 50/60 Hz, 1000 V DC - nazivni radni napon Ue : 690 V AC 50 / 60 Hz, 750 V DC, 1000 V AC 50/60 Hz AC-20, 1000 V DC DC-20 - Plus kontaktni zaslon: da.

Ovaj tekst je strojno preveden.
