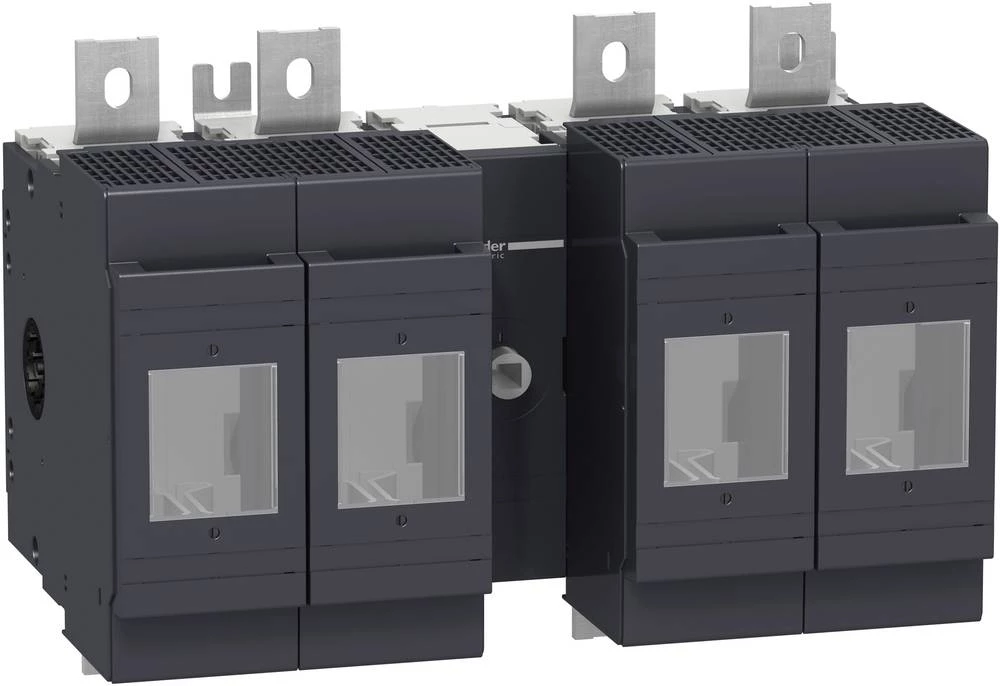

Sigurnosna teretna rastavna sklopka 630 A 1000 V Schneider Electric LV480510

Izolacijski prekidač Tijelo osigurača INFD 4p 3F, DIN, 630A - prednja ručka. Serija proizvoda: INF200 ... 800 - Tip proizvoda ili komponente: Prekidač za isključivanje - Primjena aparata: Distribucija - zaštićena polova Ocjena: 3 F - tip osigurača: DIN - veličina osigurača: NH3 - mrežna veza: DC, AC - frekvencija mreže: 50/60 Hz - ponedjeljak ep. okretanja: Prednja nazivna radna struja Ie: DC-23A: 630 A DC 125 V 1 pol, AC-23A: 630 A AC 50/60 Hz 500/525 V, DC-22A: 630 A DC 125 V 1 pol, AC 22A: 630 A AC 50/60 Hz 480 V gema? NEMA, AC-22A: 630A AC 50/60 Hz 220 / 240V, DC-22A: 630A DC 250V 2 pola u seriji, AC-22A: 630A AC 50/60 Hz 440 / 480V, DC 23A: 630A DC 250V 2 pola u seriji, DC-22A: 630A DC 500V 3 pola u seriji, AC-22A: 630A AC 50/60 Hz 380 / 415V, AC-23A: 630A AC 50 / 60 Hz 480 V prema NEMA, AC-22A: 630A AC 50/60 Hz 660 / 690V, AC-23A: 630A AC 50/60 Hz 440 / 480V, AC-23A: 630A AC 50/60 Hz 380 / 415V, AC-23A: 630 A AC 50/60 Hz 660/690 V, AC-23A: 630 A AC 50/60 Hz 220/240 V, AC-22A: 630 A AC 50/60 Hz 500/525 V, DC 23A: 630A DC 500V 3 pola u seriji - Konvencionalna toplinska struja slobodnog zraka (Ith): 457A (60 ° C) vodoravno, 532A (55 ° C) okomito, 528A (45 ° C) vodoravno, 431 A (65 ° C) vodoravno, 630A (40 ° C) rasipanje snage po osiguraču: 60W okomito, 476A (65 ° C) okomito, 558A (50 ° C) okomito, 505A (60 ° C) okomito, 570 A (35 ° C) vodoravno, 583 A (45 ° C) okomito, 549 A (40 ° C) vodoravno, 505 A (50 ° C) vodoravno, 482 A (55 ° C) vodoravno, 446 A (70 ° C) C) Vertikalno, 403 A (70 ° C) Horizontalno - toplinsko strujanje [Ithe]: 570 A (40 ° C) / snaga disipacije po osiguraču: 50 W 800 mm × 1000 mm × 330 mm, 630 A (40 ° C) / Rasipanje snage po osiguraču: 60 W - nazivni izolacijski napon Ui: 1000 V DC, 1000 V AC 50/60 Hz - bet Nazivni napon Ue: 1000 V DC DC-20, 1000 V AC 50/60 Hz AC-20, 690 V AC 50/60 Hz, 750 V DC - Plus kontaktni zaslon: da.

Ovaj tekst je strojno preveden.
