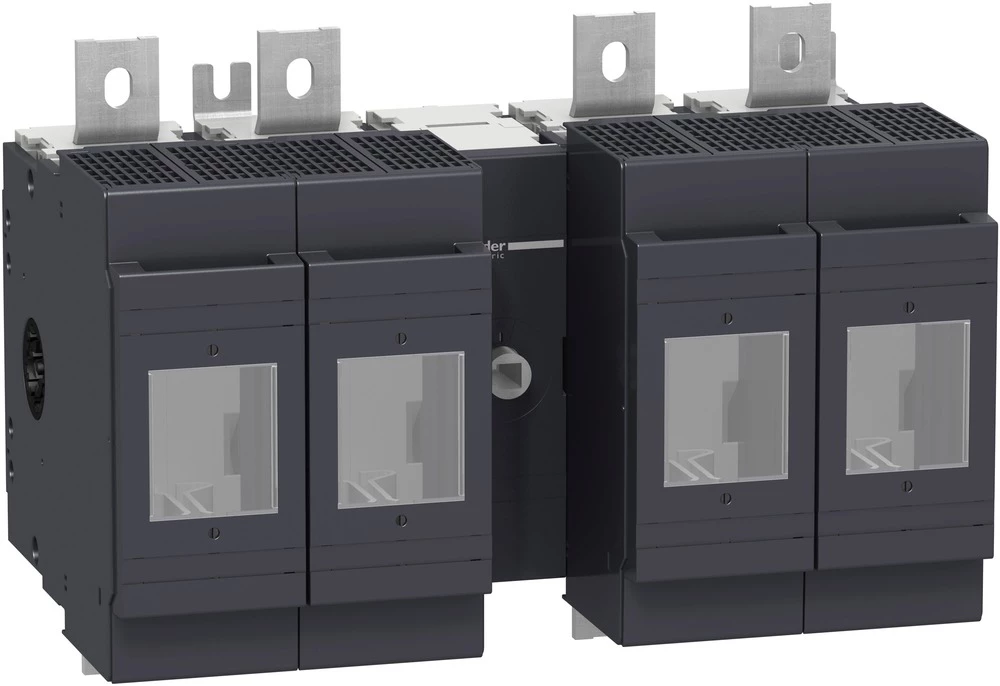

Sigurnosna teretna rastavna sklopka 630 A 1000 V Schneider Electric LV480511

Izolacijski prekidač Tijelo osigurača INFD 4p 4F, DIN, 630A - prednja ručka. Serija proizvoda: INF200 ... 800 - Tip proizvoda ili komponente: Prekidač - Primjena uređaja: Distribucija - Zaštićeni stup specifikacije: 4f - Tip osigurača: DIN - Veličina osigurača: NH3 - Mrežni priključak: DC, AC - Mrežna frekvencija: 50/60 Hz - Montažna pozicija , okretne ručice: Prednja - nazivna radna struja Ie: AC-22A: 630 A AC 50/60 Hz 480 V NEMA, AC-23A: 630A AC 50/60 Hz 500 / 525V, DC-23A: 630A DC 125V 1 Pol, AC-23A: 630A AC 50/60 Hz 380 / 415V, DC-22A: 630 A DC 750 V 4 pola u seriji, DC-22A: 630 A DC 250 V 2 pola u seriji, DC-23A: 630 A DC 500 V 3 pola u seriji, AC-23A: 630 A AC 50/60 Hz 660 / 690V, AC-22A: 630A AC 50/60 Hz 380 / 415V, AC-22A: 630A AC 50/60 Hz 500 / 525V, DC-23A: 630A DC 250V 2 pola u seriji, AC-22A: 630 A AC 50/60 Hz 660/690 V, AC-22A: 630 A AC 50/60 Hz 220/240 V, AC-23A: 630 A AC 50/60 Hz 220/240 V, DC 23A: 630 A DC 750 V 4 pola u seriji, AC-23A: 630 A AC 50/60 Hz 440/480 V, AC-23A: 630 A AC 50/60 Hz 480 V NEMA, DC-22A: 630A DC 500V 3 stupa u seriji, AC-22A: 630A AC 50/60 Hz 440 / 480V, DC-22A: 630A DC 125V 1 Pole - Konvencionalna toplinska snaga na otvorenom (I): 558 A (50 ° C) okomito, 549 A (40 ° C) vodoravno, 505 A (50 ° C) horizontalno, 505 A (60 ° C) okomito, 528 A (45 ° C) vodoravno, 476 A (65 C) okomito, 431 A (65 C) vodoravno, 403 A (70 C) vodoravno, 570 A (35 C) vodoravno, 482 A (55 C) vodoravno, 630 A (40 C) ) Rasipanje snage po osiguraču: 60 W okomito, 583 A (45 ° C) okomito, 457 A (60 ° C) vodoravno, 532 A (55 ° C) okomito, 446 A (70 ° C) okomito-toplinska struja [Ithe] : 570 A (40 ° C) / rasipanje snage po osiguraču: 50 W 800 mm x 1000 mm x 330 mm, 630 A (40 ° C) / rasipanje snage po osiguraču: 60 W - nazivni napon izolacije Ui: 1000 V DC, 1000 V AC 50 / 60 Hz - Nazivni radni napon Ue: 750 V DC, 690 V AC 50/60 Hz, 1000 V DC DC-20, 1000 V AC 50/60 Hz AC-20 - Plus kontaktni zaslon: da.
