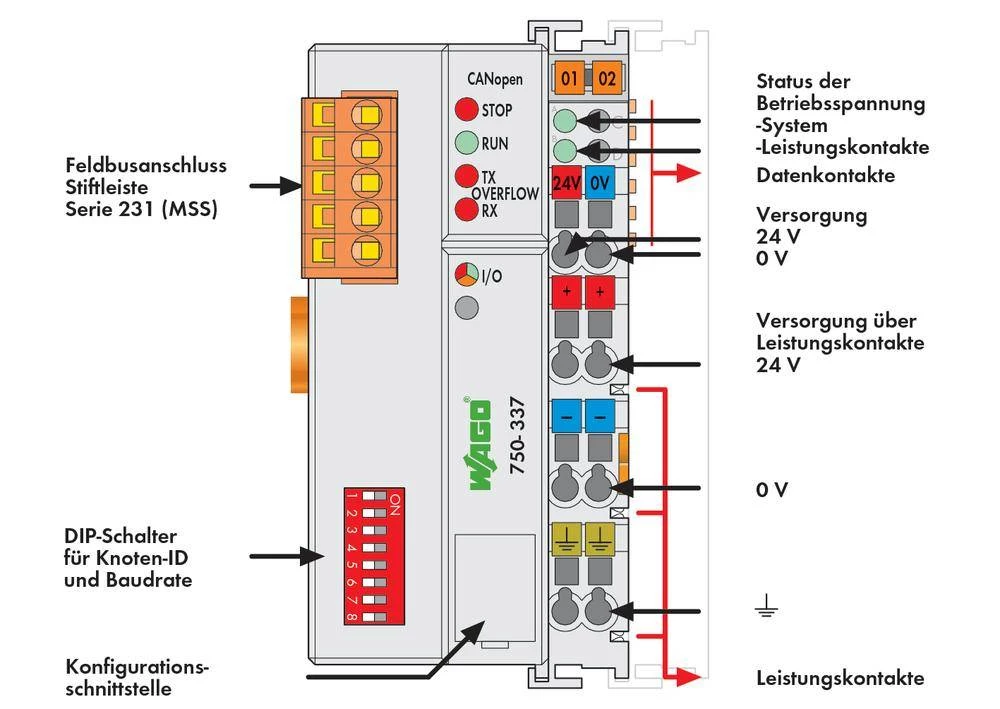

SPS-BUS priključak WAGO 750-337 24 V/DC

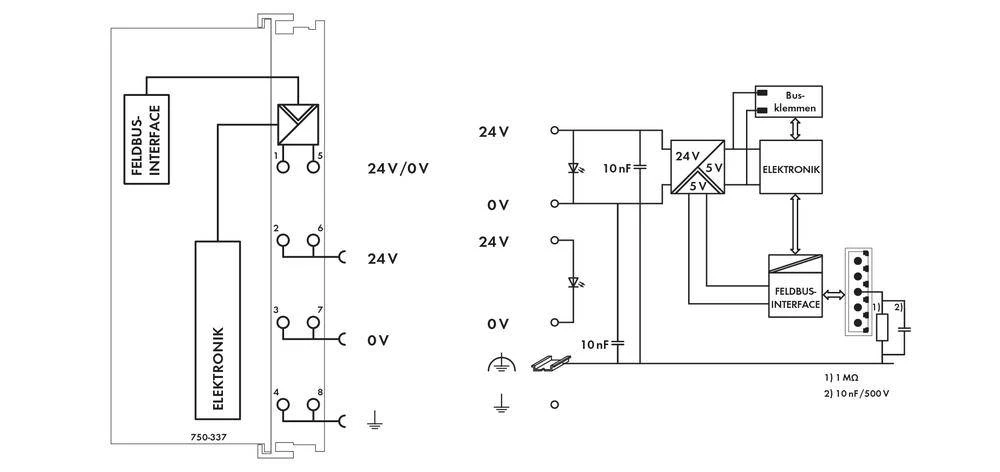

Unutarnja opskrba elektronikom se obično napaja u priključku sabirnice polja. Opskrba polja je električno izolirana, ili preko napajanog modula na sabirnici sabirnice ili preko zasebnog potencijalnog napajanog modula. Odvajanje omogućuje odvojeno napajanje senzora i pokretača. Kad su I / O moduli uključeni, naponi napajanja se automatski prosljeđuju (5 V istosmjerni sustav preko podatkovnih kontakata i napajanje putem neobavezno dostupnih naponskih kontakata). Moduli opskrbe dijagnostikom također omogućuju nadzor opskrbe. To osigurava fleksibilnu, opskrbljivačku strukturu za postaju. Napajanje elektronike ograničeno je na maksimum. Ova vrijednost ovisi o upotrijebljenom spojniku sabirnice polja. Ako ukupna unutarnja potrošnja struje svih I / O modula prelazi ovu vrijednost, potreban je dodatni modul napajanja sustava. Isto tako, opskrba na terenu ne smije biti veća od 10 A. Međutim, različiti potencijalni moduli za opskrbu omogućuju novu opskrbu, formiranje potencijalnih skupina i time provedbu koncepata zaustavljanja u nuždi. Nema reakcija u vezi sa sigurnošćuAnwendungen:Da bi se središnje i sigurno, jednostavno i jeftino isključilo čitave skupine pokretača, napajanje izvršnog pogona može se isključiti sigurnosnim sklopnim uređajem. To se može postići pojedinačno za svaki pokretač ili de-napajanjem upravljačkih izlaza grupiranih u grupi. Mora se pokazati da, u slučaju kvara, neće biti posljedica na drugim strujnim ili energetskim krugovima, čak i kada je upravljački napon isključen, a definirana svojstva sigurnosne funkcije (logika i vrijeme) ostaju nepromijenjena.

Ovaj tekst je strojno preveden.
