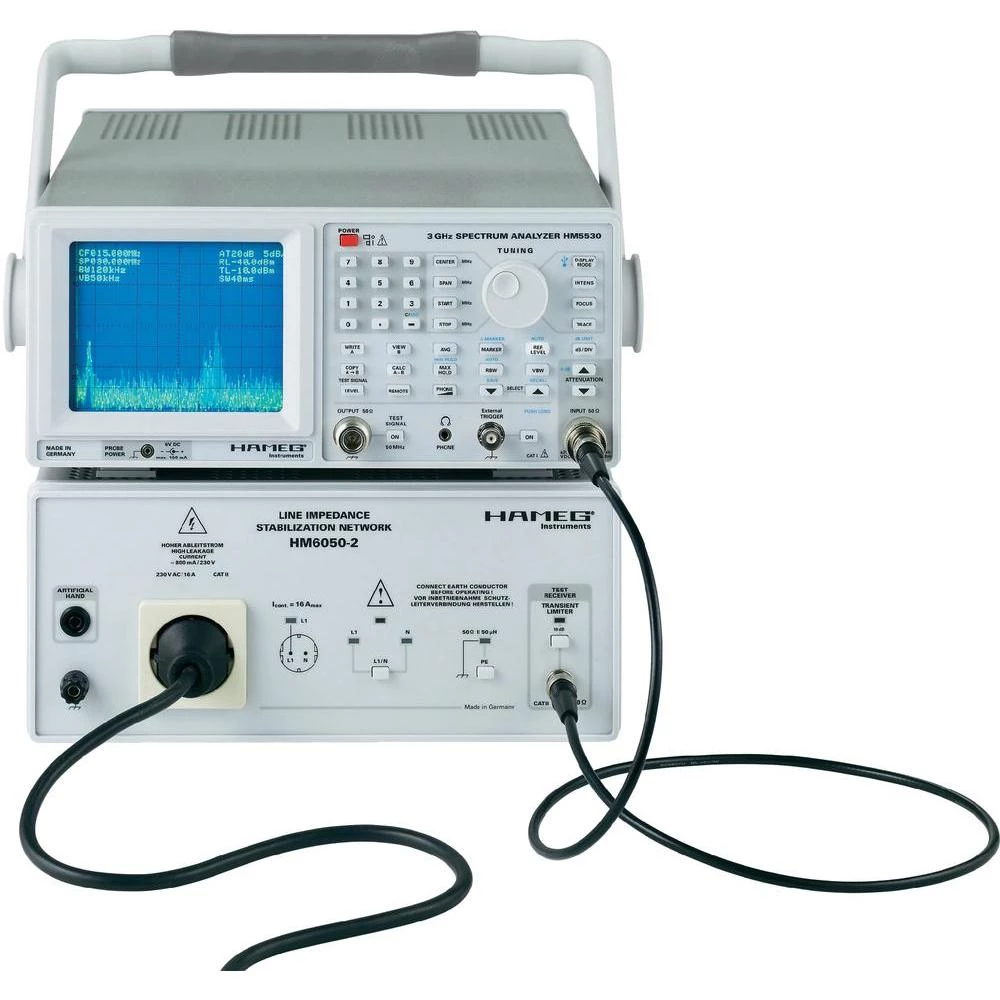

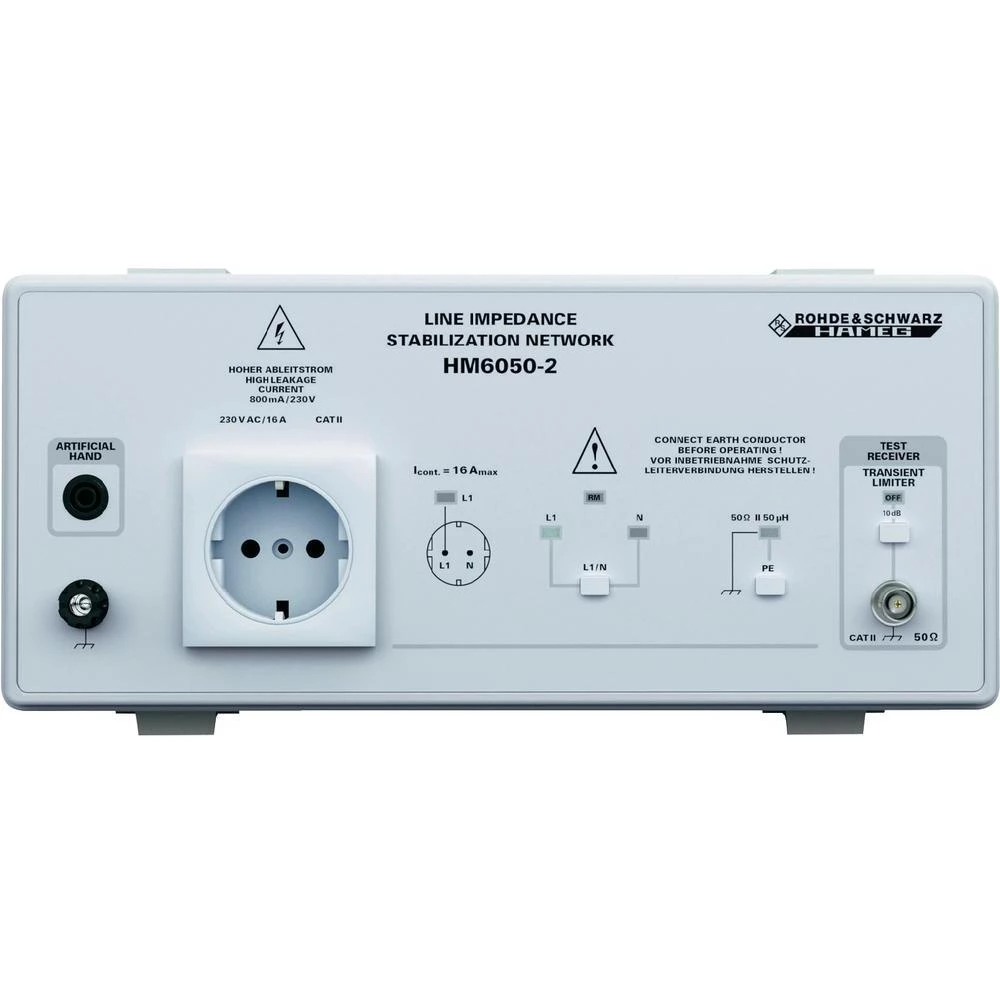

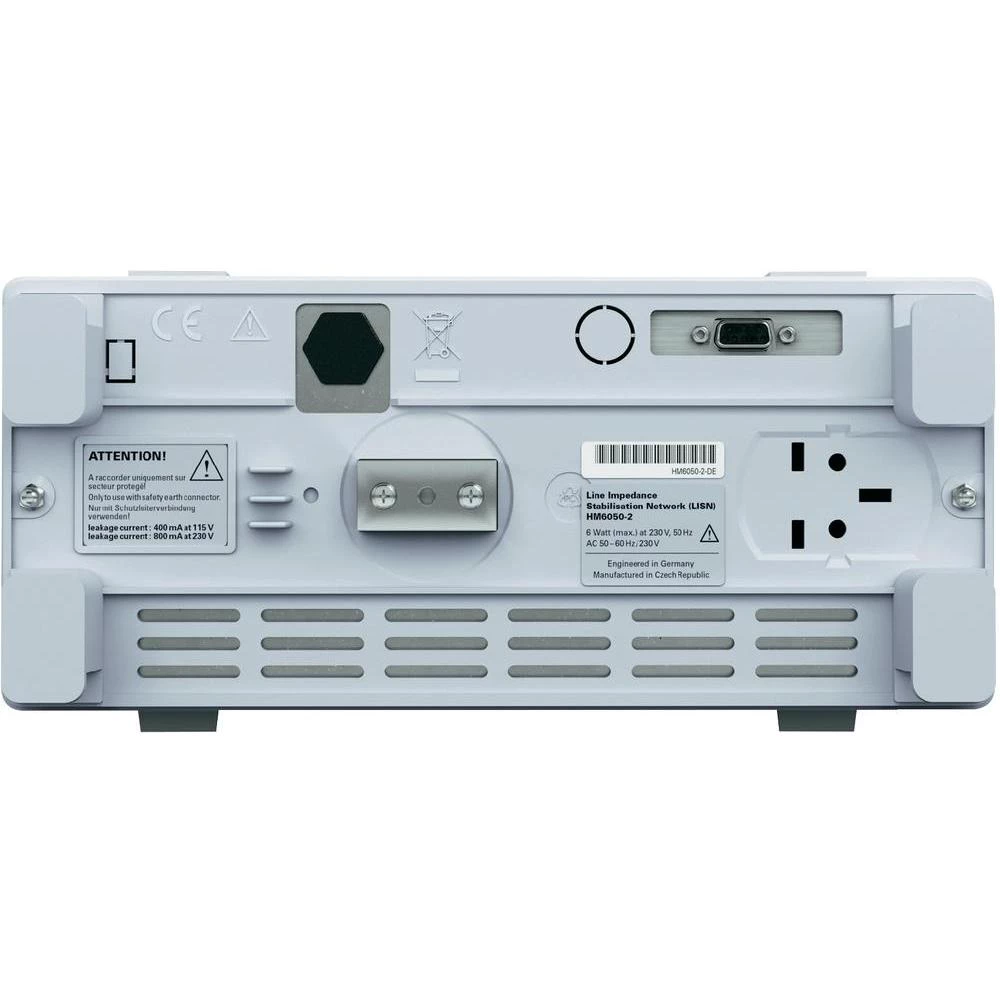

Umjetna mreža sa dvostrukim V-vodičem Hameg HM6050-2, 23-6050-2220

Mrežna replika HM6050-2 ima zadatak opskrbljivati napajanje električnog potrošača radnim naponom i sastoji se u načelu od sklopnika ovisnog o frekvenciji. Napajanje uređaja koji se testira vrši se filtrom niskog prolaza. Izlaz HM6050-2 se učitava u skladu sa standardom, a visokofrekventni interferencijski napon ispitnog uređaja dovodi se preko visokopropusnog filtra u spektralni analizator (mjerni prijemnik). Neuravnoteženi naponi interferencije vodiča L1 i N uređaja koji se ispituju povezani su na iste rezistentne otpornike, opcijski na mjerni izlaz HM6050-2. Otporni otpornici operativnog kruga raspoređeni su u V-obliku. Kao rezultat toga, takvi se aranžmani nazivaju replike V mreže. Prilikom mrežne simulacije, zajedno s analizatorom spektra (mjernim prijemnikom), apsolutno se preporučuje uporaba integriranog graničnika ulaznog napona (Privremeni graničnik).

Ovaj tekst je strojno preveden.
