WLAN i Bluetooth senzor WunderBar Internet of Things, osnovni komplet

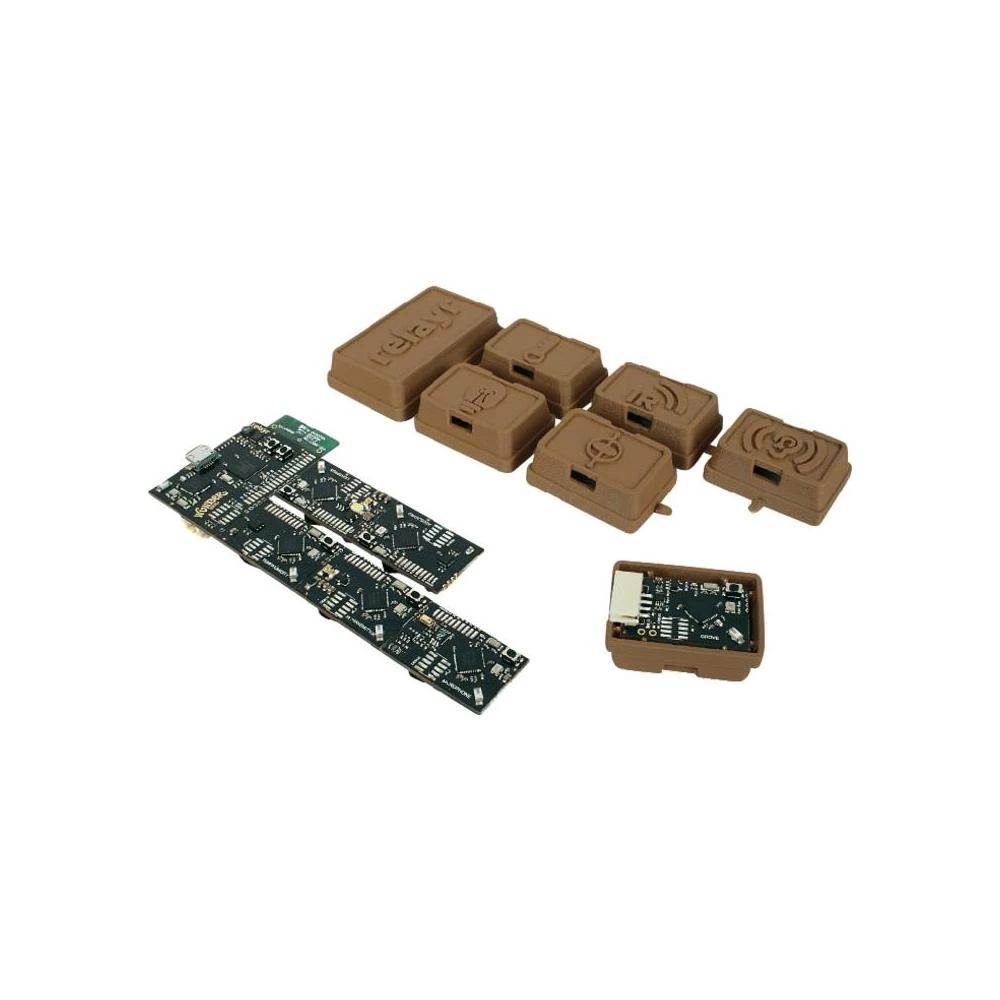

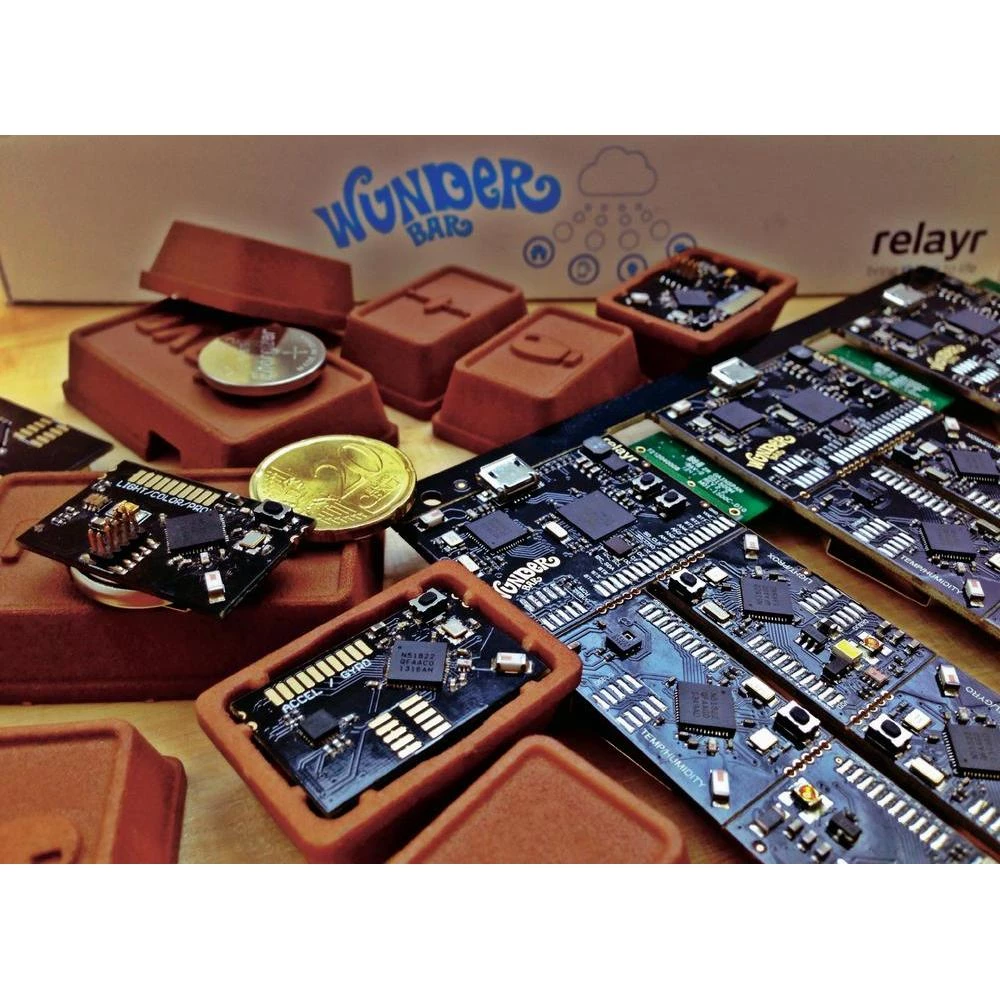

Osnovni komplet WunderBar Internet of Things proizvođača Relayr vidjeti je kao tablica čokolade sa sedam razdjeljaka, koje možete pojedinačno odlomiti, tako da dobijete Master modul, kompatibilan s WLAN-om, s Bluetooth Low Energy (BLE) i šest odvojivih mini modula s pametnim senzorom. Svaki modul ima Bluetooth Low Energy (BLE), senzor ili aktor i ugrađenu baterijo. Mini moduli mjere podatke kao što su svjetlost, boja, udaljenost, temperatura i vlaga. Sadrži senzor ubrzanja, giroskop i infracrveni daljinski upravljač. Na šestom modulu nalazi se senzor zvuka. S integracijom utikača Grove na petom modulu možete na platformu WunderBar priključiti ostale senzore i aktorje.

Proizvod WunderBar Internet of Things možete koristiti odmah kada ga uzmete iz ambalaže. Omogućuje vam da aplikacije za mjerenje pomoću programske opreme približite kompleksnim dizajnom bežične strojne opreme i na kraju svega, da nove ideje približite aktualnim prototipom za aplikacije Internet of Things.

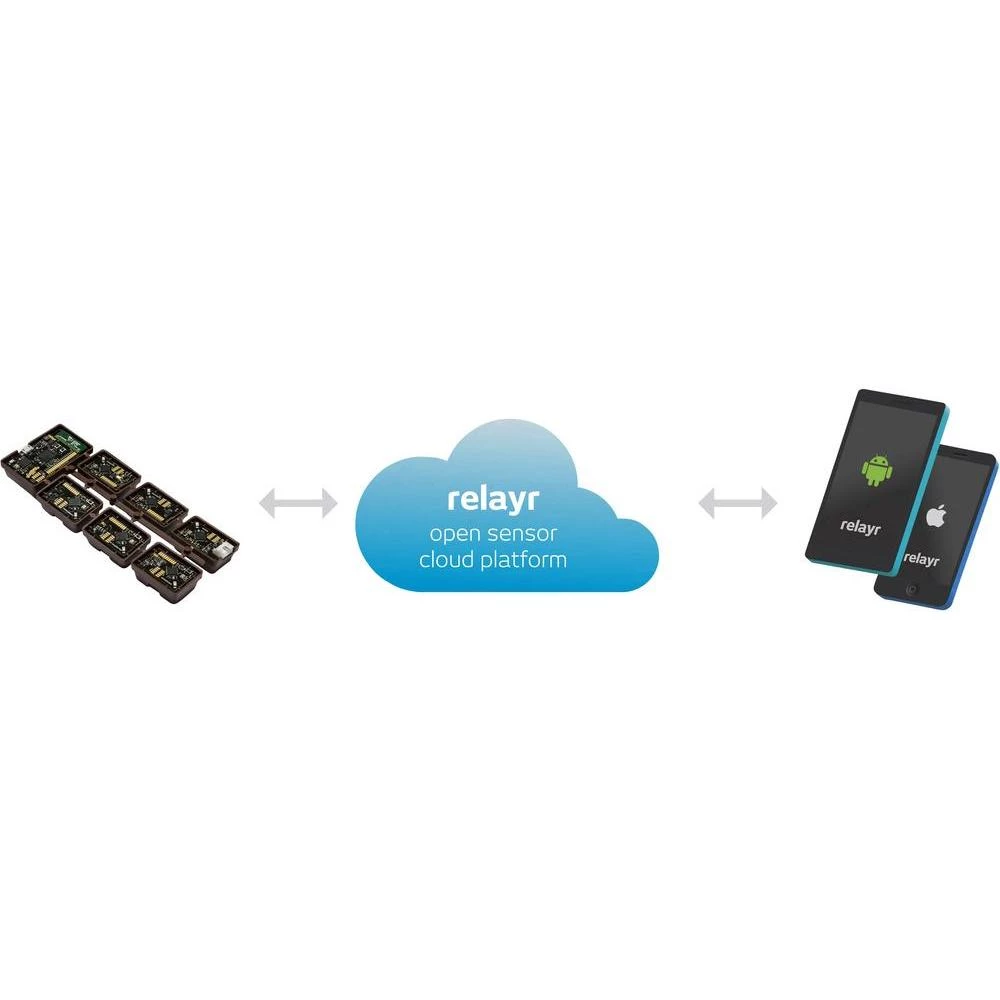

Osnovni komplet WunderBar Internet of Things u kombinaciji s platformom u oblaku s otvorenim senzorom proizvođača Relayrs razvijačima programske opreme omogućuje brz i jednostavan pokret projekta za bežične aplikacije i prototipe, koji temelji na podatcima koji su bili sakupljeni na otvorenom. Tako se razvijačima nije potrebno brinuti i o strojnoj opremi. Platforma uključuje SDK-je (SDK = Software Development Kit = komplet za razvoj programske opreme) za iOS, Android i Node.js., uključujući i testne aplikacije, koje možete prenijeti s web stranice relayr.io.

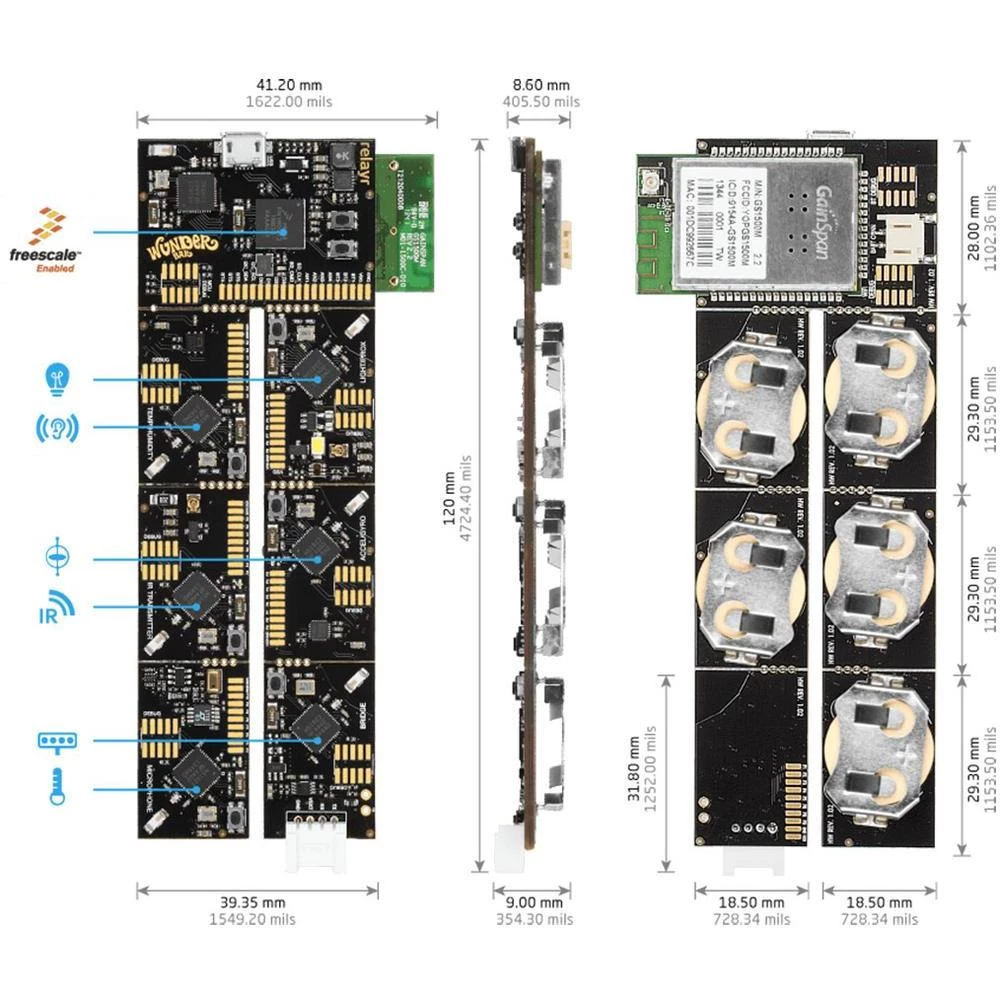

WLAN Master modul + Bluetooth Low Energy (BLE)
Mikrokontrolorska jezgra Freescale serije Kinetis, 32-bitni ARM Cortex-M4 s DSP-uputama MK24FN1M0VDC12
Brzina takta: 120 MHz
Flash memorija: 1024 KB
SRAM: 250 KB
WLAN-modul: Gainspan GS1500M IEEE 802.11b/g/n, WPA/WPA2, full TCP/IP, SSL/TLS
Bluetooth Low Energy (BLE): Nordic nRF51822 ARM Cortex-M0, Bluetooth 4.0
IO: 12 slobodnih priključaka za lemljenje GPIO, uključujući s 4 ADC, SPI, I2C i SDIO
Napajanje: 3,3 V regulator uključujući s Li-Ion/LiPo-punjačom
USB-priključak: Vrlo brzi USB z OTG-kontrolorom
32 kHz oscilator Xtal za RTC

Mini moduli sa senzorom BLE
Mikrokontrolorska jezgra: Nordic nRF51822 BLE (ARM Cortex-M0, Bluetooth 4.0 stack)
Taktna frekvencija: 16 MHz
RAM: 16 KB
Flash memorija: 256 KB
IO: 8 slobodnih priključaka za lemljenje GPIO, uključujući s SPI, I2C, TWI, UART in ADC.
32 kHz oscilator Xtal

Priloženi senzori:
Senzor za temperaturu/vlagu – opremljen je s niskoenergijskim digitalnim senzorom za relativnu vlažnost zraka i temperaturu HTU21D.
Senzor ubrzanja i giroskop – opremljen je s šestosnim (giroskop + mjerač ubrzanja) MEMS modulom za praćenje pokreta MPU-6500.
Senzor svjetlosti/približavanja – opremljen je s vrlo osjetljivom RGB senzorikom u boji i senzorom približavanja TCS37717.
IR-odašiljač – opremljen je z vrlo snažnim infracrvenim svjetlom SFH4441 z 950 nm, posebnim kućištem i polovičnim kotom otvaranja ±17°.
Mikrofon/senzor zvuka – opremljen je sa snažnim niskoenergijskim mini mikrofonom SPQ0410HR5H-B.
Adapter – opremljen je s 4-polnim priključkom za opremu i senzore Grove.
