Stezaljke za tiskane pločice

AWG maks. 14

AWG min. 26

Boja proizvođača plava

Broj polova 2

Broj polova po redu 2

Broj redaka 1

Duljina 9.00 mm

Kontaktni materijal Mjed

Materijal kućišta Poliamid 6.6

Nazivna struja 16 A

Nazivna struja - zaokruženo 16 A

Nazivni napon 250 V

Niz 101

Poprečni presjek fleksibilan (maks.) 2.08 mm²

Poprečni presjek fleksibilan (min.) 0.13 mm²

Poprečni presjek krut (maks.) 2.08 mm²

Poprečni presjek krut (min.) 0.13 mm²

Posebnosti Mogućnost slaganja

Rm 5 mm

Širina 16.40 mm

Smjer parenja Vodoravno u odnosu na tiskanu ploču

Tip WR-TBL 101

Veza Print

Veza vijčani terminal

Visina 11.20 mm

AWG maks. 14

AWG min. 26

Boja proizvođača plava

Broj polova 3.

Broj polova po redu 3.

Broj redaka 1

Duljina 9.00 mm

Kontaktni materijal Mjed

Materijal kućišta Poliamid 6.6

Nazivna struja 16 A

Nazivna struja - zaokruženo 16 A

Nazivni napon 250 V

Niz 101

Poprečni presjek fleksibilan (maks.) 2.08 mm²

Poprečni presjek fleksibilan (min.) 0.13 mm²

Poprečni presjek krut (maks.) 2.08 mm²

Poprečni presjek krut (min.) 0.13 mm²

Posebnosti Mogućnost slaganja

Rm 5 mm

Sadržaj 1 kom

Širina 16.40 mm

Smjer parenja Vodoravno u odnosu na tiskanu ploču

Tip WR-TBL 101

Veza Print

Veza vijčani terminal

Visina 16.20 mm

AWG maks. 14

AWG min. 22

Boja proizvođača plava

Broj polova 2

Broj polova po redu 2

Broj redaka 1

Duljina 7,50 mm

Kontaktni materijal Mjed

Materijal kućišta Poliamid 6.6

Nazivna struja 15A

Nazivna struja - zaokruženo 15A

Nazivni napon 300 V

Niz 102

Poprečni presjek fleksibilan (maks.) 0.33 mm²

Poprečni presjek fleksibilan (min.) 0.21 mm²

Poprečni presjek krut (maks.) 0.33 mm²

Poprečni presjek krut (min.) 0.21 mm²

Posebnosti Mogućnost slaganja

Rm 5 mm

Širina 13,40 mm

Smjer parenja Vodoravno u odnosu na tiskanu ploču

Tip WR-TBL 102

Veza Print

Veza vijčani terminal

Visina 11.20 mm

AWG maks. 14

AWG min. 22

Boja proizvođača plava

Broj polova 3.

Broj polova po redu 3.

Broj redaka 1

Duljina 7,50 mm

Kontaktni materijal Mjed

Materijal kućišta Poliamid 6.6

Nazivna struja 15A

Nazivna struja - zaokruženo 15A

Nazivni napon 300 V

Niz 102

Poprečni presjek fleksibilan (maks.) 0.33 mm²

Poprečni presjek fleksibilan (min.) 0.21 mm²

Poprečni presjek krut (maks.) 0.33 mm²

Poprečni presjek krut (min.) 0.21 mm²

Posebnosti Mogućnost slaganja

Rm 5 mm

Širina 16.20 mm

Smjer parenja Vodoravno u odnosu na tiskanu ploču

Tip WR-TBL 102

Veza Print

Veza vijčani terminal

Visina 13,40 mm

AWG maks. 16

AWG min. 26

Boja proizvođača plava

Broj polova 2

Broj polova po redu 2

Broj redaka 1

Duljina 7.00 mm

Kontaktni materijal Mjed

Materijal kućišta Poliamid 6.6

Nazivna struja 10 A

Nazivna struja - zaokruženo 10 A

Nazivni napon 125 V

Niz 1031

Poprečni presjek fleksibilan (maks.) 1.31 mm²

Poprečni presjek fleksibilan (min.) 0.13 mm²

Poprečni presjek krut (maks.) 1.31 mm²

Poprečni presjek krut (min.) 0.13 mm²

Posebnosti Mogućnost slaganja

Rm 3,50 mm

Širina 12.20 mm

Smjer parenja Vodoravno u odnosu na tiskanu ploču

Tip WR-TBL 1031

Veza Print

Veza vijčani terminal

Visina 8.00 mm

AWG maks. 16

AWG min. 26

Boja proizvođača plava

Broj polova 3.

Broj polova po redu 3.

Broj redaka 1

Duljina 7.00 mm

Kontaktni materijal Mjed

Materijal kućišta Poliamid 6.6

Nazivna struja 10 A

Nazivna struja - zaokruženo 10 A

Nazivni napon 125 V

Niz 1031

Poprečni presjek fleksibilan (maks.) 1.31 mm²

Poprečni presjek fleksibilan (min.) 0.13 mm²

Poprečni presjek krut (maks.) 1.31 mm²

Poprečni presjek krut (min.) 0.13 mm²

Posebnosti Mogućnost slaganja

Rm 3,50 mm

Širina 12.20 mm

Smjer parenja Vodoravno u odnosu na tiskanu ploču

Tip WR-TBL 1031

Veza Print

Veza vijčani terminal

Visina 11.50 mm

AWG maks. 14

AWG min. 26

Boja proizvođača zelena

Broj polova 3.

Broj polova po redu 3.

Broj redaka 1

Duljina 7.60 mm

Kontaktni materijal Mjed

Materijal kućišta Poliamid 6.6

Nazivna struja 8A

Nazivna struja - zaokruženo 8A

Nazivni napon 300 V

Niz 111

Poprečni presjek fleksibilan (maks.) 2.00 mm²

Poprečni presjek fleksibilan (min.) 0.13 mm²

Poprečni presjek krut (maks.) 2.00 mm²

Poprečni presjek krut (min.) 0.13 mm²

Posebnosti Mogućnost slaganja

Rm 5 mm

Sadržaj 1 kom

Širina 16.20 mm

Smjer parenja Vodoravno u odnosu na tiskanu ploču

Tip WR-TBL 111

Veza Print

Veza vijčani terminal

Visina 14.00 mm

AWG maks. 12

AWG min. 30

Boja proizvođača zelena

Broj polova 6

Broj polova po redu 6

Broj redaka 1

Duljina 18.60 mm

Kontaktni materijal Mjed

Materijal kućišta Poliamid 6.6

Nazivna struja 20 A

Nazivna struja - zaokruženo 20 A

Nazivni napon 300 V

Niz 126B

Poprečni presjek fleksibilan (maks.) 3.30 mm²

Poprečni presjek fleksibilan (min.) 0.05 mm²

Poprečni presjek krut (maks.) 3.30 mm²

Poprečni presjek krut (min.) 0.05 mm²

Posebnosti Mogućnost slaganja

Rm 5 mm

Širina 32.50 mm

Smjer parenja Vodoravno u odnosu na tiskanu ploču

Tip WR-TBL 126 B

Veza Print

Veza vijčani terminal

Visina 19.50 mm

AWG maks. 12

AWG min. 30

Boja proizvođača zelena

Broj polova 3.

Broj polova po redu 3.

Broj redaka 1

Duljina 17.50 mm

Kontaktni materijal Mjed

Materijal kućišta Poliamid 6.6

Nazivna struja 20 A

Nazivna struja - zaokruženo 20 A

Nazivni napon 300 V

Niz 127B

Poprečni presjek fleksibilan (maks.) 3.30 mm²

Poprečni presjek fleksibilan (min.) 0.05 mm²

Poprečni presjek krut (maks.) 3.30 mm²

Poprečni presjek krut (min.) 0.05 mm²

Posebnosti Mogućnost slaganja

Rm 5 mm

Širina 19.50 mm

Smjer parenja Okomito na tiskanu ploču

Tip WR-TBL 127 B

Veza Print

Veza vijčani terminal

Visina 18.60 mm

AWG maks. 12

AWG min. 24

Boja proizvođača zelena

Broj polova 2

Broj polova po redu 2

Broj redaka 1

Duljina 10.60 mm

Kontaktni materijal Mjed

Materijal kućišta Poliamid 6.6

Nazivna struja 10 A

Nazivna struja - zaokruženo 10 A

Nazivni napon 300 V

Niz 211

Poprečni presjek fleksibilan (maks.) 3.31 mm²

Poprečni presjek fleksibilan (min.) 0.21 mm²

Poprečni presjek krut (maks.) 3.31 mm²

Poprečni presjek krut (min.) 0.21 mm²

Posebnosti Mogućnost slaganja

Rm 5 mm

Sadržaj 1 kom

Širina 15.50 mm

Smjer parenja Schräg zur Leiterplatte

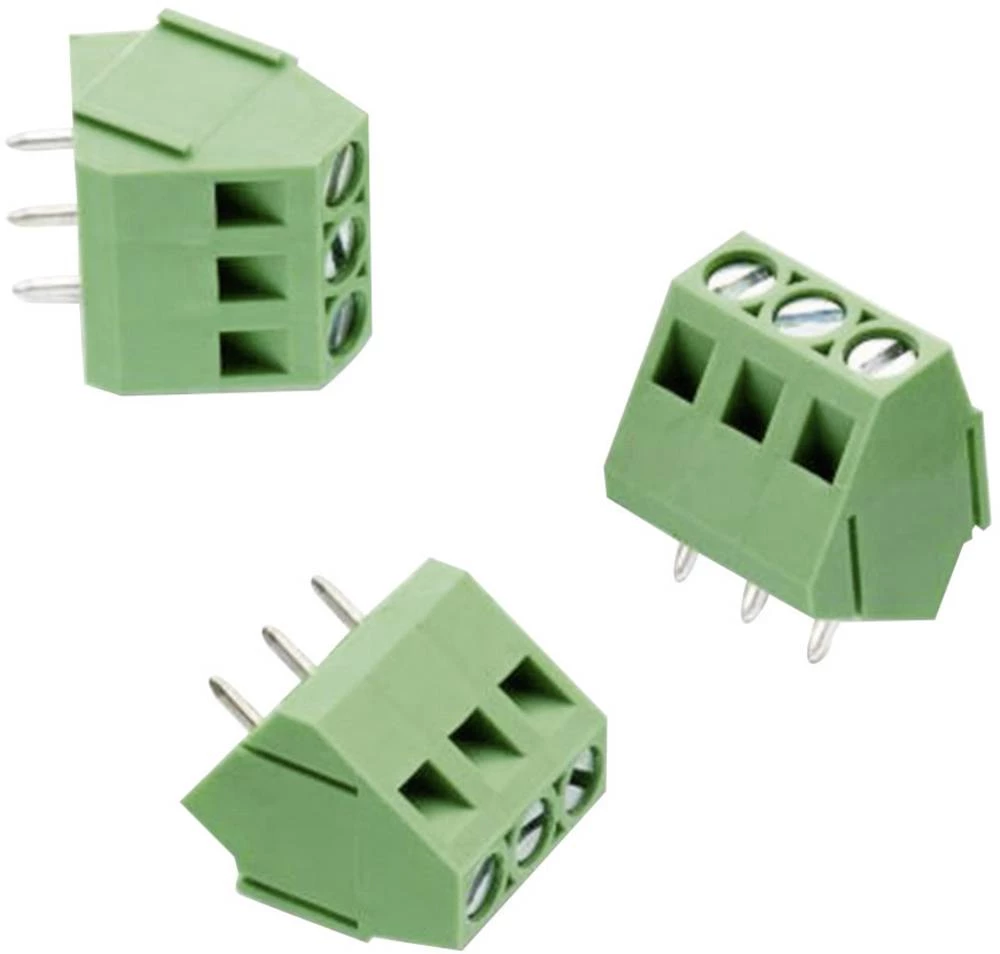

Tip WR-TBL 211

Veza Print

Veza vijčani terminal

Visina 13.70 mm

AWG maks. 12

AWG min. 24

Boja proizvođača zelena

Broj polova 3.

Broj polova po redu 3.

Broj redaka 1

Duljina 13.70 mm

Kontaktni materijal Mjed

Materijal kućišta Poliamid 6.6

Nazivna struja 10 A

Nazivna struja - zaokruženo 10 A

Nazivni napon 300 V

Niz 211

Poprečni presjek fleksibilan (maks.) 3.31 mm²

Poprečni presjek fleksibilan (min.) 0.21 mm²

Poprečni presjek krut (maks.) 3.31 mm²

Poprečni presjek krut (min.) 0.21 mm²

Posebnosti Mogućnost slaganja

Rm 5 mm

Širina 15.60 mm

Smjer parenja Schräg zur Leiterplatte

Tip WR-TBL 211

Veza Print

Veza vijčani terminal

Visina 15.50 mm

AWG maks. 16

AWG min. 26

Boja proizvođača zelena

Broj polova 2

Broj polova po redu 2

Broj redaka 1

Duljina 8.30 mm

Kontaktni materijal Mjed

Nazivna struja 10 A

Nazivna struja - zaokruženo 10 A

Nazivni napon 300 V

Niz 213

Poprečni presjek fleksibilan (maks.) 1.31 mm²

Poprečni presjek fleksibilan (min.) 0.13 mm²

Poprečni presjek krut (maks.) 1.31 mm²

Poprečni presjek krut (min.) 0.13 mm²

Posebnosti Mogućnost slaganja

Rm 5 mm

Širina 13.80 mm

Smjer parenja Vodoravno u odnosu na tiskanu ploču

Tip WR-TBL 213

Veza Print

Veza vijčani terminal

Visina 10.60 mm

AWG maks. 16

AWG min. 26

Boja proizvođača zelena

Broj polova 3.

Broj polova po redu 3.

Broj redaka 1

Duljina 8.30 mm

Kontaktni materijal Mjed

Materijal kućišta Poliamid 6.6

Nazivna struja 10 A

Nazivna struja - zaokruženo 10 A

Nazivni napon 300 V

Niz 213

Poprečni presjek fleksibilan (maks.) 1.31 mm²

Poprečni presjek fleksibilan (min.) 0.13 mm²

Poprečni presjek krut (maks.) 1.31 mm²

Poprečni presjek krut (min.) 0.13 mm²

Posebnosti Mogućnost slaganja

Rm 5 mm

Širina 15.60 mm

Smjer parenja Vodoravno u odnosu na tiskanu ploču

Tip WR-TBL 213

Veza Print

Veza vijčani terminal

Visina 13.80 mm

AWG maks. 16

AWG min. 24

Boja proizvođača zelena

Broj polova 2

Broj polova po redu 2

Broj redaka 1

Duljina 7.40 mm

Kontaktni materijal Mjed

Materijal kućišta Poliamid 6.6

Nazivna struja 10 A

Nazivna struja - zaokruženo 10 A

Nazivni napon 300 V

Niz 2141

Poprečni presjek fleksibilan (maks.) 1.50 mm²

Poprečni presjek fleksibilan (min.) 0.20 mm²

Poprečni presjek krut (maks.) 1.50 mm²

Poprečni presjek krut (min.) 0.20 mm²

Posebnosti Mogućnost slaganja

Rm 3,50 mm

Širina 12.20 mm

Smjer parenja Vodoravno u odnosu na tiskanu ploču

Tip WR-TBL 2141

Veza Print

Veza vijčani terminal

Visina 7.40 mm

AWG maks. 16

AWG min. 24

Boja proizvođača zelena

Broj polova 3.

Broj polova po redu 3.

Broj redaka 1

Duljina 7.40 mm

Kontaktni materijal Mjed

Materijal kućišta Poliamid 6.6

Nazivna struja 10 A

Nazivna struja - zaokruženo 10 A

Nazivni napon 300 V

Niz 2141

Poprečni presjek fleksibilan (maks.) 1.50 mm²

Poprečni presjek fleksibilan (min.) 0.20 mm²

Poprečni presjek krut (maks.) 1.50 mm²

Poprečni presjek krut (min.) 0.20 mm²

Posebnosti Mogućnost slaganja

Rm 3,50 mm

Širina 12.20 mm

Smjer parenja Vodoravno u odnosu na tiskanu ploču

Tip WR-TBL 2141

Veza Print

Veza vijčani terminal

Visina 10.90 mm

AWG maks. 14

AWG min. 22

Boja proizvođača plava

Broj polova 2

Broj polova po redu 2

Broj redaka 1

Duljina 10.70 mm

Kontaktni materijal Mjed

Nazivna struja 15A

Nazivna struja - zaokruženo 15A

Nazivni napon 300 V

Niz 301

Poprečni presjek fleksibilan (maks.) 3.50 mm²

Poprečni presjek fleksibilan (min.) 0.33 mm²

Poprečni presjek krut (maks.) 3.50 mm²

Poprečni presjek krut (min.) 0.33 mm²

Posebnosti Mogućnost slaganja

Rm 5 mm

Širina 13.60 mm

Tip 691301710002

Veza Utikač

Veza vijčani terminal

Visina 11.00 mm

AWG maks. 14

AWG min. 22

Boja proizvođača plava

Broj polova 3.

Broj polova po redu 3.

Broj redaka 1

Duljina 11.00 mm

Kontaktni materijal Mjed

Nazivna struja 15A

Nazivna struja - zaokruženo 15A

Nazivni napon 300 V

Niz 301

Poprečni presjek fleksibilan (maks.) 3.50 mm²

Poprečni presjek fleksibilan (min.) 0.33 mm²

Poprečni presjek krut (maks.) 3.50 mm²

Poprečni presjek krut (min.) 0.33 mm²

Posebnosti Mogućnost slaganja

Rm 5 mm

Širina 15.70 mm

Tip 691301710003

Veza Utikač

Veza vijčani terminal

Visina 13.60 mm

AWG maks. 14

AWG min. 28

Boja proizvođača bijela

Boja proizvođača Sivo

Broj polova 4

Broj polova po redu 4

Broj redaka 1

Duljina 12.90 mm

Kontaktni materijal Mjed

Nazivna struja 16 A

Nazivna struja - zaokruženo 16 A

Nazivni napon 300 V

Niz 4147

Poprečni presjek fleksibilan (maks.) 0.33 mm²

Poprečni presjek fleksibilan (min.) 0.08 mm²

Poprečni presjek krut (maks.) 0.33 mm²

Poprečni presjek krut (min.) 0.08 mm²

Rm 5 mm

Sadržaj 1 kom

Širina 21.00 mm

Smjer parenja Schräg zur Leiterplatte

Tip WR-TBL 4147 B

Veza opružna kopča

Veza Print

Visina 14.30 mm

Boja proizvođača naranča

Broj polova 1

Broj polova po redu 1

Duljina 11 mm

Sadržaj 20 kom.

Širina 7.6 mm

Težina 2.85 g

Tip TOP1.5GS BB OR

Tip TOP1.5GS BB OR

Visina 11 mm

AWG maks. 10

AWG min. 26

Boja proizvođača naranča

Broj polova 9

Broj polova po redu 9

Broj redaka 1

Duljina 26 mm

Kontaktni materijal Elektrolit bakar konzervirano

Nazivna struja 30 A

Nazivna struja - zaokruženo 30 A

Nazivni napon 300 V

Niz TOP

Poprečni presjek fleksibilan (maks.) 4 mm²

Poprečni presjek fleksibilan (min.) 0.5 mm²

Poprečni presjek krut (maks.) 6 mm²

Poprečni presjek krut (min.) 0.5 mm²

Rm 7.62 mm

Sadržaj 50 kom.

Širina 70.08 mm

Smjer parenja Okomito na tiskanu ploču

Težina 71.22 g

Tip TOP4GS9/180 7.62 OR

Tip TOP4GS9/180 7.62 OR

Veza Print

Veza vijčani terminal

Visina 29.5 mm

AWG maks. 14

AWG min. 26

Boja proizvođača naranča

Broj polova 5

Broj polova po redu 5

Broj redaka 1

Duljina 19.5 mm

Kontaktni materijal CuZn, pokositrena

Nazivna struja 10 A

Nazivna struja - zaokruženo 10 A

Nazivni napon 300 V

Niz TOP

Poprečni presjek fleksibilan (maks.) 2.5 mm²

Poprečni presjek fleksibilan (min.) 0.5 mm²

Poprečni presjek krut (maks.) 2.5 mm²

Poprečni presjek krut (min.) 0.5 mm²

Rm 5.08 mm

Sadržaj 50 kom.

Širina 27.2 mm

Smjer parenja Vodoravno u odnosu na tiskanu ploču

Težina 17.2 g

Tip TOP1.5GS5/90 5 2STI OR

Tip TOP1.5GS5/90 5 2STI OR

Veza Print

Veza vijčani terminal

Visina 22 mm

Duljina 10 mm

Sadržaj 50 kom.

Širina 70 mm

Težina 0.58 g

Tip TOP1.5GS AP/ZP OR

Tip TOP1.5GS AP/ZP OR

Visina 106 mm

AWG maks. 14

AWG min. 26

Boja proizvođača naranča

Broj polova 2

Broj polova po redu 2

Broj redaka 1

Duljina 14.46 mm

Kontaktni materijal CuZn, pokositrena

Nazivna struja 10 A

Nazivna struja - zaokruženo 10 A

Nazivni napon 300 V

Niz TOP

Poprečni presjek fleksibilan (maks.) 2.50 mm²

Poprečni presjek fleksibilan (min.) 0.50 mm²

Poprečni presjek krut (maks.) 2.50 mm²

Poprečni presjek krut (min.) 0.50 mm²

Rm 5.08 mm

Sadržaj 100 kom.

Širina 24.00 mm

Smjer parenja Okomito na tiskanu ploču

Težina 7.1 g

Tip TOP1.5GS2/180 5 2STI OR

Tip TOP1.5GS2/180 5 2STI OR

Veza Print

Veza vijčani terminal

Visina 18.50 mm

AWG maks. 14

AWG min. 26

Boja proizvođača naranča

Broj polova 3.

Broj polova po redu 3.

Broj redaka 1

Duljina 18.50 mm

Kontaktni materijal CuZn, pokositrena

Nazivna struja 10 A

Nazivna struja - zaokruženo 10 A

Nazivni napon 300 V

Niz TOP

Poprečni presjek fleksibilan (maks.) 2.50 mm²

Poprečni presjek fleksibilan (min.) 0.50 mm²

Poprečni presjek krut (maks.) 2.50 mm²

Poprečni presjek krut (min.) 0.50 mm²

Rm 5.08 mm

Sadržaj 100 kom.

Širina 24.00 mm

Smjer parenja Okomito na tiskanu ploču

Težina 11.1 g

Tip TOP1.5GS3/180 5 2STI OR

Tip TOP1.5GS3/180 5 2STI OR

Veza Print

Veza vijčani terminal

Visina 19.54 mm

AWG maks. 14

AWG min. 26

Boja proizvođača naranča

Broj polova 4

Broj polova po redu 4

Broj redaka 1

Duljina 18.50 mm

Kontaktni materijal CuZn, pokositrena

Nazivna struja 10 A

Nazivna struja - zaokruženo 10 A

Nazivni napon 300 V

Niz TOP

Poprečni presjek fleksibilan (maks.) 2.50 mm²

Poprečni presjek fleksibilan (min.) 0.50 mm²

Poprečni presjek krut (maks.) 2.50 mm²

Poprečni presjek krut (min.) 0.50 mm²

Rm 5.08 mm

Sadržaj 50 kom.

Širina 24.62 mm

Smjer parenja Okomito na tiskanu ploču

Težina 14.78 g

Tip TOP1.5GS4/180 5 2STI OR

Tip TOP1.5GS4/180 5 2STI OR

Veza Print

Veza vijčani terminal

Visina 24.00 mm

AWG maks. 14

AWG min. 26

Boja proizvođača naranča

Broj polova 10

Broj polova po redu 10

Broj redaka 1

Duljina 18.50 mm

Kontaktni materijal CuZn, pokositrena

Nazivna struja 10 A
