Stezaljke za tiskane pločice

AWG maks. 12

AWG min. 26

Boja proizvođača naranča

Broj polova 6

Broj polova po redu 6

Broj redaka 1

Duljina 11 mm

Kontaktni materijal Cu legura, pokositrena

Nazivna struja 20 A

Nazivna struja - zaokruženo 20 A

Nazivni napon 300 V

Niz LL

Poprečni presjek fleksibilan (maks.) 4 mm²

Poprečni presjek fleksibilan (min.) 0.5 mm²

Poprečni presjek krut (maks.) 6 mm²

Poprečni presjek krut (min.) 0.5 mm²

Rm 5.08 mm

Sadržaj 50 kom.

Širina 31.13 mm

Smjer parenja Vodoravno u odnosu na tiskanu ploču

Težina 9 g

Tip LL 5.08/06/90 3.2SN OR BX

Tip LL 5.08/06/90 3.2SN OR BX

Veza Print

Veza vijčani terminal

Visina 20.3 mm

AWG maks. 12

AWG min. 26

Boja proizvođača naranča

Broj polova 10

Broj polova po redu 10

Broj redaka 1

Duljina 11 mm

Kontaktni materijal Cu legura, pokositrena

Nazivna struja 20 A

Nazivna struja - zaokruženo 20 A

Nazivni napon 300 V

Niz LL

Poprečni presjek fleksibilan (maks.) 4 mm²

Poprečni presjek fleksibilan (min.) 0.5 mm²

Poprečni presjek krut (maks.) 6 mm²

Poprečni presjek krut (min.) 0.5 mm²

Rm 5.08 mm

Sadržaj 50 kom.

Širina 51.45 mm

Smjer parenja Vodoravno u odnosu na tiskanu ploču

Težina 16 g

Tip LL 5.08/10/90 3.2SN OR BX

Tip LL 5.08/10/90 3.2SN OR BX

Veza Print

Veza vijčani terminal

Visina 20.3 mm

AWG maks. 14

AWG min. 26

Boja proizvođača naranča

Broj polova 6

Broj polova po redu 6

Broj redaka 1

Duljina 18.50 mm

Kontaktni materijal CuZn, pokositrena

Nazivna struja 10 A

Nazivna struja - zaokruženo 10 A

Nazivni napon 300 V

Niz TOP

Poprečni presjek fleksibilan (maks.) 2.5 mm²

Poprečni presjek fleksibilan (min.) 0.5 mm²

Poprečni presjek krut (maks.) 2.5 mm²

Poprečni presjek krut (min.) 0.5 mm²

Rm 7.62 mm

Sadržaj 25 kom.

Širina 47.48 mm

Smjer parenja Okomito na tiskanu ploču

Težina 25.16 g

Tip TOP1.5GS6/180 7 2STI OR

Tip TOP1.5GS6/180 7 2STI OR

Veza Print

Veza vijčani terminal

Visina 24.00 mm

AWG maks. 14

AWG min. 26

Boja proizvođača naranča

Broj polova 7

Broj polova po redu 7

Broj redaka 1

Duljina 18.50 mm

Kontaktni materijal CuZn, pokositrena

Nazivna struja 10 A

Nazivna struja - zaokruženo 10 A

Nazivni napon 300 V

Niz TOP

Poprečni presjek fleksibilan (maks.) 2.5 mm²

Poprečni presjek fleksibilan (min.) 0.5 mm²

Poprečni presjek krut (maks.) 2.5 mm²

Poprečni presjek krut (min.) 0.5 mm²

Rm 7.62 mm

Sadržaj 25 kom.

Širina 55.10 mm

Smjer parenja Okomito na tiskanu ploču

Težina 28.64 g

Tip TOP1.5GS7/180 7 2STI OR

Tip TOP1.5GS7/180 7 2STI OR

Veza Print

Veza vijčani terminal

Visina 24.00 mm

AWG maks. 14

AWG min. 26

Boja proizvođača naranča

Broj polova 9

Broj polova po redu 9

Broj redaka 1

Duljina 18.50 mm

Kontaktni materijal CuZn, pokositrena

Nazivna struja 10 A

Nazivna struja - zaokruženo 10 A

Nazivni napon 300 V

Niz TOP

Poprečni presjek fleksibilan (maks.) 2.5 mm²

Poprečni presjek fleksibilan (min.) 0.5 mm²

Poprečni presjek krut (maks.) 2.5 mm²

Poprečni presjek krut (min.) 0.5 mm²

Rm 7.62 mm

Sadržaj 20 kom.

Širina 70.34 mm

Smjer parenja Okomito na tiskanu ploču

Težina 37.1 g

Tip TOP1.5GS9/180 7 2STI OR

Tip TOP1.5GS9/180 7 2STI OR

Veza Print

Veza vijčani terminal

Visina 24.00 mm

AWG maks. 14

AWG min. 26

Boja proizvođača naranča

Broj polova 11

Broj polova po redu 11

Broj redaka 1

Duljina 18.50 mm

Kontaktni materijal CuZn, pokositrena

Nazivna struja 10 A

Nazivna struja - zaokruženo 10 A

Nazivni napon 300 V

Niz TOP

Poprečni presjek fleksibilan (maks.) 2.5 mm²

Poprečni presjek fleksibilan (min.) 0.5 mm²

Poprečni presjek krut (maks.) 2.5 mm²

Poprečni presjek krut (min.) 0.5 mm²

Rm 7.62 mm

Sadržaj 20 kom.

Širina 85.58 mm

Smjer parenja Okomito na tiskanu ploču

Težina 45.3 g

Tip TOP1.5GS11/180 7 2ST OR

Tip TOP1.5GS11/180 7 2ST OR

Veza Print

Veza vijčani terminal

Visina 24.00 mm

Sadržaj 50 kom.

Tip LP2N5.08/4 3.2 OR

AWG maks. 8.

AWG min. 26

Boja proizvođača Sivog šljunka

Broj polova 4

Broj polova po redu 4

Broj redaka 1

Duljina 23.50 mm

Kontaktni materijal Elektrolit bakar konzervirano

Nazivna struja 40A

Nazivna struja - zaokruženo 40A

Nazivni napon 300 V

Niz GSE

Poprečni presjek fleksibilan (maks.) 10 mm²

Poprečni presjek fleksibilan (min.) 0.5 mm²

Poprečni presjek krut (maks.) 10 mm²

Poprečni presjek krut (min.) 0.5 mm²

Rm 10.16 mm

Sadržaj 20 kom.

Širina 41.64 mm

Smjer parenja Okomito na tiskanu ploču

Težina 38.85 g

Tip GSE 10/4/180 4.5GR

Tip GSE 10/4/180 4.5GR

Veza Print

Veza vijčani terminal

Visina 32.00 mm

AWG maks. 10

AWG min. 26

Boja proizvođača naranča

Broj polova 7

Broj polova po redu 7

Broj redaka 1

Duljina 26 mm

Kontaktni materijal Elektrolit bakar konzervirano

Nazivna struja 30 A

Nazivna struja - zaokruženo 30 A

Nazivni napon 300 V

Niz TOP

Poprečni presjek fleksibilan (maks.) 4 mm²

Poprečni presjek fleksibilan (min.) 0.5 mm²

Poprečni presjek krut (maks.) 6 mm²

Poprečni presjek krut (min.) 0.5 mm²

Rm 7.62 mm

Sadržaj 50 kom.

Širina 54.84 mm

Smjer parenja Vodoravno u odnosu na tiskanu ploču

Težina 55.36 g

Tip TOP4GS7/90 7.62 OR

Tip TOP4GS7/90 7.62 OR

Veza Print

Veza vijčani terminal

Visina 29.5 mm

AWG maks. 14

AWG min. 26

Boja proizvođača naranča

Broj polova 7

Broj polova po redu 7

Broj redaka 1

Duljina 19.5 mm

Kontaktni materijal CuZn, pokositrena

Nazivna struja 10 A

Nazivna struja - zaokruženo 10 A

Nazivni napon 300 V

Niz TOP

Poprečni presjek fleksibilan (maks.) 2.5 mm²

Poprečni presjek fleksibilan (min.) 0.5 mm²

Poprečni presjek krut (maks.) 2.5 mm²

Poprečni presjek krut (min.) 0.5 mm²

Rm 7.62 mm

Sadržaj 20 kom.

Širina 55.14 mm

Smjer parenja Vodoravno u odnosu na tiskanu ploču

Težina 29.45 g

Tip TOP1.5GS7/90 7 2STI OR

Tip TOP1.5GS7/90 7 2STI OR

Veza Print

Veza vijčani terminal

Visina 22 mm

AWG maks. 10

AWG min. 26

Boja proizvođača naranča

Broj polova 3.

Broj polova po redu 3.

Broj redaka 1

Duljina 26 mm

Kontaktni materijal Elektrolit bakar konzervirano

Nazivna struja 30 A

Nazivna struja - zaokruženo 30 A

Nazivni napon 300 V

Niz TOP

Poprečni presjek fleksibilan (maks.) 4 mm²

Poprečni presjek fleksibilan (min.) 0.5 mm²

Poprečni presjek krut (maks.) 6 mm²

Poprečni presjek krut (min.) 0.5 mm²

Rm 6.35 mm

Sadržaj 100 kom.

Širina 20.55 mm

Smjer parenja Vodoravno u odnosu na tiskanu ploču

Težina 23.53 g

Tip TOP4GS3/90 6.35 OR

Tip TOP4GS3/90 6.35 OR

Veza Print

Veza vijčani terminal

Visina 29.5 mm

AWG maks. 14

AWG min. 28

Boja proizvođača naranča

Broj polova 2

Broj polova po redu 2

Broj redaka 1

Duljina 8.3 mm

Kontaktni materijal Cu legura, pokositrena

Nazivna struja 10 A

Nazivna struja - zaokruženo 10 A

Nazivni napon 300 V

Niz LM

Poprečni presjek fleksibilan (maks.) 1.5 mm²

Poprečni presjek fleksibilan (min.) 0.5 mm²

Poprečni presjek krut (maks.) 1.5 mm²

Poprečni presjek krut (min.) 0.5 mm²

Rm 3.5 mm

Sadržaj 100 kom.

Širina 7.6 mm

Smjer parenja Vodoravno u odnosu na tiskanu ploču

Težina 1.15 g

Tip LM 3.50/02/90 3.2SN OR BX

Tip LM 3.50/02/90 3.2SN OR BX

Veza Print

Veza vijčani terminal

Visina 16 mm

AWG maks. 10

AWG min. 26

Boja proizvođača naranča

Broj polova 8.

Broj polova po redu 8.

Broj redaka 1

Duljina 26 mm

Kontaktni materijal Elektrolit bakar konzervirano

Nazivna struja 30 A

Nazivna struja - zaokruženo 30 A

Nazivni napon 300 V

Niz TOP

Poprečni presjek fleksibilan (maks.) 4 mm²

Poprečni presjek fleksibilan (min.) 0.5 mm²

Poprečni presjek krut (maks.) 6 mm²

Poprečni presjek krut (min.) 0.5 mm²

Rm 6.35 mm

Sadržaj 50 kom.

Širina 52.3 mm

Smjer parenja Vodoravno u odnosu na tiskanu ploču

Težina 61.44 g

Tip TOP4GS8/90 6.35 OR

Tip TOP4GS8/90 6.35 OR

Veza Print

Veza vijčani terminal

Visina 29.5 mm

AWG maks. 14

AWG min. 26

Boja proizvođača naranča

Broj polova 6

Broj polova po redu 6

Broj redaka 1

Duljina 19.5 mm

Kontaktni materijal CuZn, pokositrena

Nazivna struja 10 A

Nazivna struja - zaokruženo 10 A

Nazivni napon 300 V

Niz TOP

Poprečni presjek fleksibilan (maks.) 2.5 mm²

Poprečni presjek fleksibilan (min.) 0.5 mm²

Poprečni presjek krut (maks.) 2.5 mm²

Poprečni presjek krut (min.) 0.5 mm²

Rm 7.62 mm

Sadržaj 20 kom.

Širina 47.52 mm

Smjer parenja Vodoravno u odnosu na tiskanu ploču

Težina 25 g

Tip TOP1.5GS6/90 7 2STI OR

Tip TOP1.5GS6/90 7 2STI OR

Veza Print

Veza vijčani terminal

Visina 22 mm

AWG maks. 6

AWG min. 20

Boja proizvođača zelena

Broj polova 3.

Broj polova po redu 3.

Broj redaka 1

Duljina 18.40 mm

Kontaktni materijal Elektrolit bakar konzervirano

Materijal kućišta Poliamid 6.6

Nazivna struja 76 A

Nazivna struja - zaokruženo 76 A

Nazivni napon 1000 V

Niz MKDSP

Poprečni presjek fleksibilan (maks.) 10.00 mm²

Poprečni presjek fleksibilan (min.) 0.50 mm²

Poprečni presjek krut (maks.) 10.00 mm²

Poprečni presjek krut (min.) 0.50 mm²

Posebnosti s montažnom prirubnicom

Posebnosti S poteznom čahurom

Rm 10.16 mm

Sadržaj 50 kom.

Širina 34.30 mm

Smjer parenja Vodoravno u odnosu na tiskanu ploču

Tip MKDSP 10N/ 3-10,16SZSBDL1,L2,N

Veza Print

Veza vijčani terminal

Visina 30.48 mm

Sadržaj 10 kom.

Tip 2285506

AWG maks. 14

AWG min. 26

Boja proizvođača crna

Broj polova 3.

Broj polova po redu 3.

Broj redaka 1

Duljina 14.95 mm

Konektorski sustav žica do ploče

Kontaktni materijal Elektrolit bakar konzervirano

Materijal kućišta poliamid

Nazivna struja 24 A

Nazivna struja - zaokruženo 24 A

Nazivni napon 400 V

Niz MKDSO

Niz MKDSO

Poprečni presjek fleksibilan (maks.) 2.50 mm²

Poprečni presjek fleksibilan (min.) 0.14 mm²

Poprečni presjek krut (maks.) 2.50 mm²

Poprečni presjek krut (min.) 0.14 mm²

Posebnosti S poteznom čahurom

Rm 5 mm

Sadržaj 50 kom.

Širina 17.05 mm

Smjer parenja Vodoravno u odnosu na tiskanu ploču

Tip MKDSO 2,5/ 3-L BK

Veza Print

Veza vijčani terminal

Visina 15.30 mm

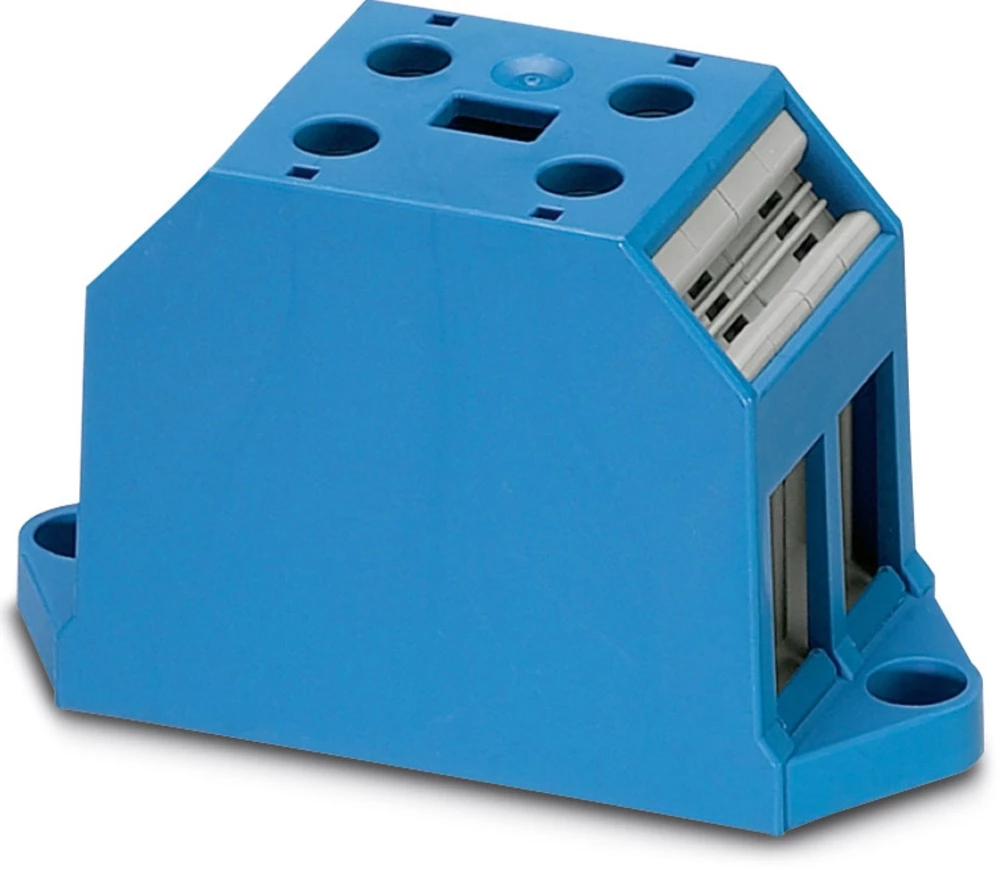

AWG maks. 6

AWG min. 20

Boja proizvođača plava

Broj polova 1

Broj polova po redu 2

Broj redaka 1

Duljina 24.80 mm

Kontaktni materijal elektrolitski bakar

Materijal kućišta poliamid

Nazivna struja 57 A

Nazivna struja - zaokruženo 57 A

Nazivni napon 1000 V

Niz GE

Poprečni presjek fleksibilan (maks.) 10.00 mm²

Poprečni presjek fleksibilan (min.) 0.50 mm²

Poprečni presjek krut (maks.) 16.00 mm²

Poprečni presjek krut (min.) 0.50 mm²

Posebnosti s montažnom prirubnicom

Sadržaj 15 sati

Širina 71.30 mm

Smjer parenja Vodoravno u odnosu na tiskanu ploču

Tip GE 10/2-BA BU

Veza Print

Veza vijčani terminal

Visina 40.00 mm

AWG maks. 8.

AWG min. 26

Boja proizvođača Sivog šljunka

Broj polova 2

Broj polova po redu 2

Broj redaka 1

Duljina 21.32 mm

Kontaktni materijal Elektrolit bakar konzervirano

Nazivna struja 40A

Nazivna struja - zaokruženo 40A

Nazivni napon 300 V

Niz GSE

Poprečni presjek fleksibilan (maks.) 10 mm²

Poprečni presjek fleksibilan (min.) 0.5 mm²

Poprečni presjek krut (maks.) 10 mm²

Poprečni presjek krut (min.) 0.5 mm²

Rm 10.16 mm

Sadržaj 20 kom.

Širina 32.00 mm

Smjer parenja Okomito na tiskanu ploču

Težina 21.6 g

Tip GSE 10/2/180 4.5GR

Tip GSE 10/2/180 4.5GR

Veza Print

Veza vijčani terminal

Visina 23.50 mm

AWG maks. 14

AWG min. 24

Boja proizvođača crna

Broj polova 5

Broj polova po redu 5

Broj redaka 1

Duljina 10 mm

Kontaktni materijal Cu legura, pokositrena

Nazivna struja 15A

Nazivna struja - zaokruženo 15A

Nazivni napon 300 V

Niz LM

Poprečni presjek fleksibilan (maks.) 2.5 mm²

Poprečni presjek fleksibilan (min.) 0.2 mm²

Poprečni presjek krut (maks.) 2.5 mm²

Poprečni presjek krut (min.) 0.2 mm²

Rm 5.08 mm

Sadržaj 50 kom.

Širina 25.95 mm

Smjer parenja Vodoravno u odnosu na tiskanu ploču

Težina 6.07 g

Tip LM 5.08/05/90 3.5SN BK BX

Tip LM 5.08/05/90 3.5SN BK BX

Veza Print

Veza vijčani terminal

Visina 17.3 mm

AWG maks. 14

AWG min. 24

Boja proizvođača naranča

Broj polova 7

Broj polova po redu 7

Broj redaka 1

Duljina 10 mm

Kontaktni materijal Cu legura, pokositrena

Nazivna struja 15A

Nazivna struja - zaokruženo 15A

Nazivni napon 300 V

Niz LM

Poprečni presjek fleksibilan (maks.) 2.5 mm²

Poprečni presjek fleksibilan (min.) 0.2 mm²

Poprečni presjek krut (maks.) 2.5 mm²

Poprečni presjek krut (min.) 0.2 mm²

Rm 5.08 mm

Sadržaj 50 kom.

Širina 36.11 mm

Smjer parenja Vodoravno u odnosu na tiskanu ploču

Težina 9.42 g

Tip LM 5.08/07/90 3.5SN OR BX

Tip LM 5.08/07/90 3.5SN OR BX

Veza Print

Veza vijčani terminal

Visina 17.3 mm

AWG maks. 2

AWG min. 20

Boja proizvođača zelena

Broj polova 3.

Broj polova po redu 3.

Broj redaka 1

Duljina 31.00 mm

Kontaktni materijal Elektrolit bakar konzervirano

Materijal kućišta Poliamid 6.6

Nazivna struja 125A

Nazivna struja - zaokruženo 125A

Nazivni napon 1000 V

Niz MKDSP

Poprečni presjek fleksibilan (maks.) 4 mm²

Poprečni presjek fleksibilan (min.) 0.50 mm²

Poprečni presjek krut (maks.) 35.00 mm²

Poprečni presjek krut (min.) 0.50 mm²

Posebnosti s montažnom prirubnicom

Posebnosti S poteznom čahurom

Rm 15 mm

Sadržaj 25 kom.

Širina 75.00 mm

Smjer parenja Vodoravno u odnosu na tiskanu ploču

Tip MKDSP 25/ 5-15,00 BD:NZ

Veza Print

Veza vijčani terminal

Visina 43.50 mm

AWG maks. 14

AWG min. 26

Boja proizvođača plava

Broj polova 2

Broj polova po redu 2

Duljina 10.00 mm

Kontaktni materijal konzerviran

Nazivna struja 17.5 A

Nazivna struja - zaokruženo 17.5 A

Nazivni napon 400 V

Niz PTA

Poprečni presjek fleksibilan (maks.) 2.50 mm²

Poprečni presjek fleksibilan (min.) 0.14 mm²

Poprečni presjek krut (maks.) 2.50 mm²

Poprečni presjek krut (min.) 0.14 mm²

Rm 5.00 mm

Sadržaj 250 kom

Širina 15.40 mm

Smjer parenja Schräg zur Leiterplatte

Tip PTA 1,5/ 2-5,0 BU

Veza Print

Veza vijčani terminal

Visina 12.80 mm

AWG maks. 6

AWG min. 20

Boja proizvođača zelena

Broj polova 4

Broj polova po redu 4

Broj redaka 1

Duljina 22.00 mm

Konektorski sustav žica do ploče

Kontaktni materijal Elektrolit bakar konzervirano

Materijal kućišta poliamid

Nazivna struja 76 A

Nazivna struja - zaokruženo 76 A

Nazivni napon 1000 V

Niz MKDSP

Niz MKDSP

Poprečni presjek fleksibilan (maks.) 10.00 mm²

Poprečni presjek krut (maks.) 10.00 mm²

Posebnosti S poteznom čahurom

Rm 12.70 mm

Sadržaj 50 kom.

Širina 48.26 mm

Smjer parenja Vodoravno u odnosu na tiskanu ploču

Tip MKDSP 10HV/ 4-12,7 H1L

Veza Print

Veza vijčani terminal

Visina 35.80 mm

AWG maks. 14

AWG min. 28

Boja proizvođača naranča

Broj polova 10

Broj polova po redu 10

Broj redaka 1

Duljina 8.1 mm

Kontaktni materijal Cu legura, pokositrena

Nazivna struja 15A

Nazivna struja - zaokruženo 15A

Nazivni napon 300 V

Niz LS

Poprečni presjek fleksibilan (maks.) 1.5 mm²

Poprečni presjek fleksibilan (min.) 0.08 mm²

Poprečni presjek krut (maks.) 1.5 mm²

Poprečni presjek krut (min.) 0.08 mm²

Rm 5.08 mm

Sadržaj 100 kom.

Širina 51.3 mm

Smjer parenja Vodoravno u odnosu na tiskanu ploču

Težina 8.825 g

Tip LS 5.08/10/90 3.5SN OR BX

Tip LS 5.08/10/90 3.5SN OR BX

Veza Print

Veza vijčani terminal

Visina 13.8 mm

Sadržaj 50 kom.

Tip LM 5.00/05/90 3.5SN GY BX

AWG maks. 14

AWG min. 26

Boja proizvođača naranča

Broj polova 7

Broj polova po redu 7

Broj redaka 1

Duljina 18.5 mm
