Sustavi višestrukih pinskih konektora, sustavi višestrukih ženskih konektora

Boja proizvođača Sivo

Broj polova po redu 3.

Broj redaka 1

Dim. (D x Š x V) 35 x 90 x 130 mm

Duljina 35 mm

Konektorski sustav žica do ploče

Kontaktni materijal CuZn, posrebreno

Maksimalni presjek 2.5 mm²

Materijal kućišta Poliamid 6.6

Minimalni presjek 0.5 mm²

Nazivna struja 17 A

Nazivna struja - zaokruženo 17 A

Nazivni napon 600 V

Oblikovati čep, ravno

Posebnosti s navojnom prirubnicom

Rm 7 mm

Sadržaj 10 kom.

Širina 90 mm

Smjer parenja Vodoravno u odnosu na tiskanu ploču

Tip STV S 3 LS90

Ukupan broj polova 3.

Veza vijčani terminal

Visina 130 mm

Boja proizvođača Sivo

Broj polova po redu 3.

Broj redaka 1

Dim. (D x Š x V) 37 x 92 x 126 mm

Duljina 37 mm

Konektorski sustav žica do ploče

Kontaktni materijal CuZn, posrebreno

Maksimalni presjek 2.5 mm²

Materijal kućišta Poliamid 6.6

Minimalni presjek 0.5 mm²

Nazivna struja 17 A

Nazivna struja - zaokruženo 17 A

Nazivni napon 600 V

Oblikovati čep, ravno

Posebnosti s navojnom prirubnicom

Rm 7 mm

Sadržaj 10 kom.

Širina 92 mm

Smjer parenja Vodoravno u odnosu na tiskanu ploču

Tip STV S 3 LB90

Ukupan broj polova 3.

Veza vijčani terminal

Visina 126 mm

Boja proizvođača Sivo

Broj polova po redu 4

Broj redaka 1

Dim. (D x Š x V) 40 x 75 x 150 mm

Duljina 40 mm

Konektorski sustav žica do ploče

Kontaktni materijal CuZn, posrebreno

Maksimalni presjek 2.5 mm²

Materijal kućišta Poliamid 6.6

Minimalni presjek 0.5 mm²

Nazivna struja 25A

Nazivna struja - zaokruženo 25A

Nazivni napon 600 V

Oblikovati čep, ravno

Posebnosti s navojnom prirubnicom

Rm 7 mm

Sadržaj 10 kom.

Širina 75 mm

Smjer parenja Vodoravno u odnosu na tiskanu ploču

Tip STV S 4 LS90

Ukupan broj polova 4

Veza vijčani terminal

Visina 150 mm

Boja proizvođača Sivo

Broj polova po redu 4

Broj redaka 1

Dim. (D x Š x V) 45 x 80 x 150 mm

Duljina 45 mm

Konektorski sustav žica do ploče

Kontaktni materijal CuZn, posrebreno

Maksimalni presjek 2.5 mm²

Materijal kućišta Poliamid 6.6

Minimalni presjek 0.5 mm²

Nazivna struja 25A

Nazivna struja - zaokruženo 25A

Nazivni napon 600 V

Oblikovati čep, ravno

Posebnosti s navojnom prirubnicom

Rm 7 mm

Sadržaj 10 kom.

Širina 80 mm

Smjer parenja Vodoravno u odnosu na tiskanu ploču

Tip STV S 4 LB90

Ukupan broj polova 4

Veza vijčani terminal

Visina 150 mm

Boja proizvođača Sivo

Broj polova po redu 5

Broj redaka 1

Dim. (D x Š x V) 39 x 105 x 140 mm

Duljina 39 mm

Konektorski sustav žica do ploče

Kontaktni materijal CuZn, posrebreno

Maksimalni presjek 2.5 mm²

Materijal kućišta Poliamid 6.6

Minimalni presjek 0.5 mm²

Nazivna struja 17 A

Nazivna struja - zaokruženo 17 A

Nazivni napon 600 V

Oblikovati čep, ravno

Posebnosti s navojnom prirubnicom

Rm 7 mm

Sadržaj 10 kom.

Širina 105 mm

Smjer parenja Vodoravno u odnosu na tiskanu ploču

Tip STV S 5 LB90

Ukupan broj polova 5

Veza vijčani terminal

Visina 140 mm

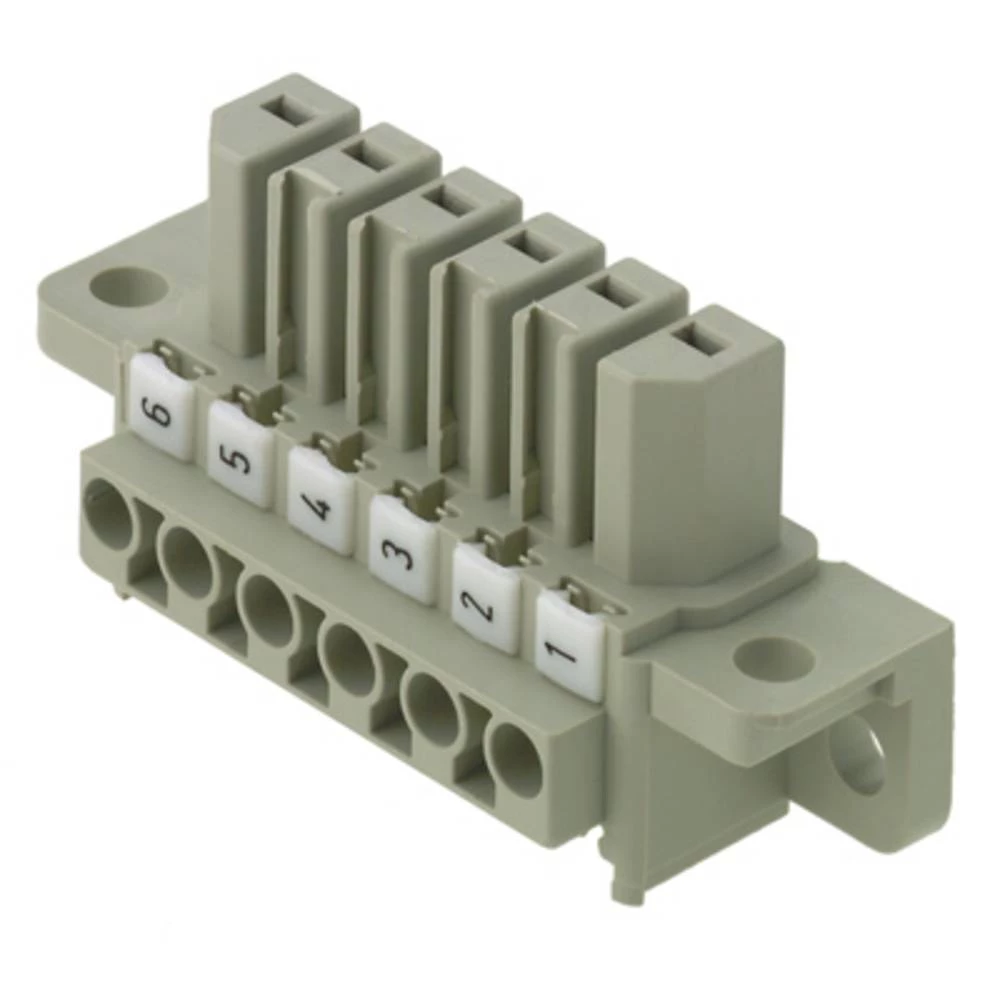

Boja proizvođača Sivo

Broj polova po redu 6

Broj redaka 1

Dim. (D x Š x V) 40 x 94 x 165 mm

Duljina 40 mm

Konektorski sustav žica do ploče

Kontaktni materijal CuZn, posrebreno

Maksimalni presjek 2.5 mm²

Materijal kućišta Poliamid 6.6

Minimalni presjek 0.5 mm²

Nazivna struja 17 A

Nazivna struja - zaokruženo 17 A

Nazivni napon 600 V

Oblikovati čep, ravno

Posebnosti s navojnom prirubnicom

Rm 7 mm

Sadržaj 10 kom.

Širina 94 mm

Smjer parenja Vodoravno u odnosu na tiskanu ploču

Tip STV S 6 LS90

Ukupan broj polova 6

Veza vijčani terminal

Visina 165 mm

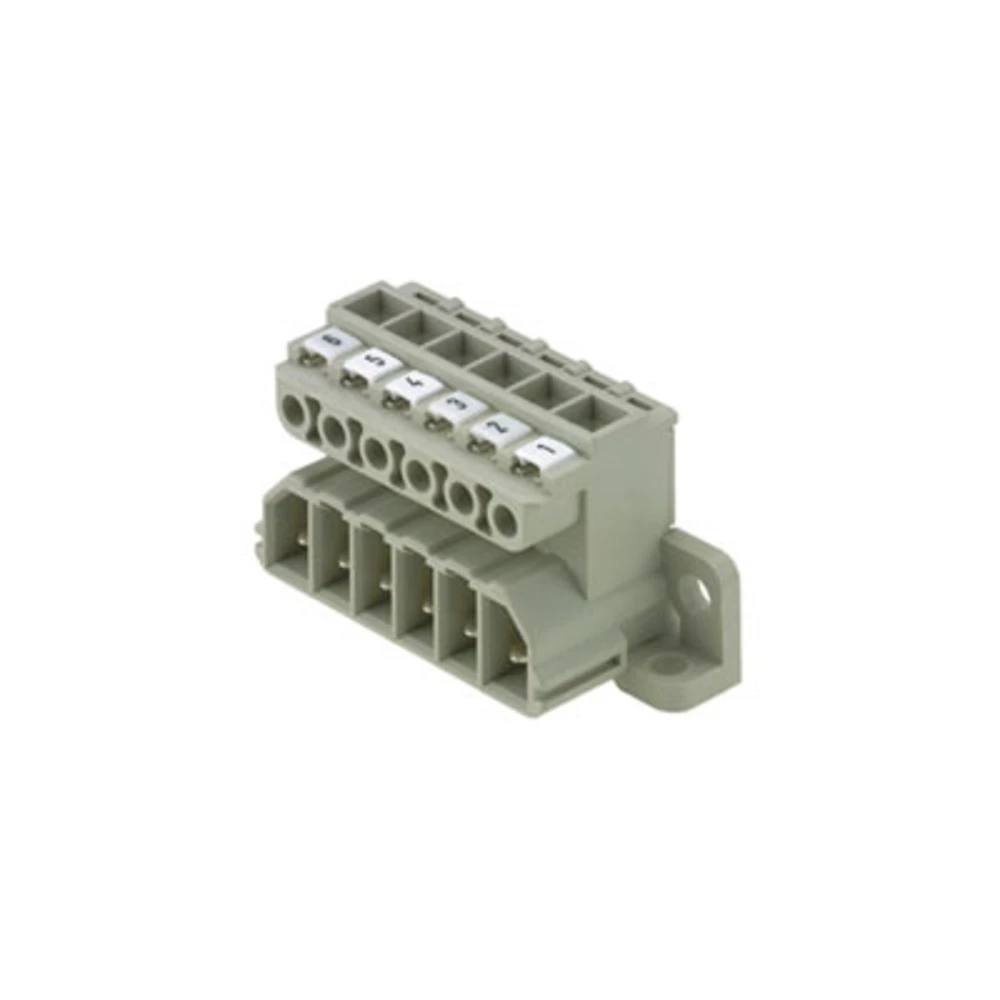

Boja proizvođača Sivo

Broj polova po redu 6

Broj redaka 1

Dim. (D x Š x V) 42 x 96 x 169 mm

Duljina 42 mm

Konektorski sustav žica do ploče

Kontaktni materijal CuZn, posrebreno

Maksimalni presjek 2.5 mm²

Materijal kućišta Poliamid 6.6

Minimalni presjek 0.5 mm²

Nazivna struja 25A

Nazivna struja - zaokruženo 25A

Nazivni napon 600 V

Oblikovati čep, ravno

Posebnosti s navojnom prirubnicom

Rm 7 mm

Sadržaj 10 kom.

Širina 96 mm

Smjer parenja Vodoravno u odnosu na tiskanu ploču

Tip STV S 6 LB90

Ukupan broj polova 6

Veza vijčani terminal

Visina 169 mm

Boja proizvođača Sivo

Broj polova po redu 7

Broj redaka 1

Dim. (D x Š x V) 40 x 105 x 185 mm

Duljina 40 mm

Konektorski sustav žica do ploče

Kontaktni materijal CuZn, posrebreno

Maksimalni presjek 2.5 mm²

Materijal kućišta Poliamid 6.6

Minimalni presjek 0.5 mm²

Nazivna struja 17 A

Nazivna struja - zaokruženo 17 A

Nazivni napon 600 V

Oblikovati čep, ravno

Posebnosti s navojnom prirubnicom

Rm 7 mm

Sadržaj 10 kom.

Širina 105 mm

Smjer parenja Vodoravno u odnosu na tiskanu ploču

Tip STV S 7 LS90

Ukupan broj polova 7

Veza vijčani terminal

Visina 185 mm

Boja proizvođača Sivo

Broj polova po redu 7

Broj redaka 1

Dim. (D x Š x V) 40 x 130 x 170 mm

Duljina 40 mm

Konektorski sustav žica do ploče

Kontaktni materijal CuZn, posrebreno

Maksimalni presjek 2.5 mm²

Materijal kućišta Poliamid 6.6

Minimalni presjek 0.5 mm²

Nazivna struja 25A

Nazivna struja - zaokruženo 25A

Nazivni napon 600 V

Oblikovati čep, ravno

Posebnosti s navojnom prirubnicom

Rm 7 mm

Sadržaj 10 kom.

Širina 130 mm

Smjer parenja Vodoravno u odnosu na tiskanu ploču

Tip STV S 7 LB90

Ukupan broj polova 7

Veza vijčani terminal

Visina 170 mm

Boja proizvođača Sivo

Broj polova po redu 8.

Broj redaka 1

Dim. (D x Š x V) 35 x 105 x 185 mm

Duljina 35 mm

Konektorski sustav žica do ploče

Kontaktni materijal CuZn, posrebreno

Maksimalni presjek 2.5 mm²

Materijal kućišta Poliamid 6.6

Minimalni presjek 0.5 mm²

Nazivna struja 17 A

Nazivna struja - zaokruženo 17 A

Nazivni napon 600 V

Oblikovati čep, ravno

Posebnosti s navojnom prirubnicom

Rm 7 mm

Sadržaj 10 kom.

Širina 105 mm

Smjer parenja Vodoravno u odnosu na tiskanu ploču

Tip STV S 8 LS90

Ukupan broj polova 8.

Veza vijčani terminal

Visina 185 mm

Boja proizvođača Sivo

Broj polova po redu 8.

Broj redaka 1

Dim. (D x Š x V) 67 x 88 x 143 mm

Duljina 67 mm

Konektorski sustav žica do ploče

Kontaktni materijal CuZn, posrebreno

Maksimalni presjek 2.5 mm²

Materijal kućišta Poliamid 6.6

Minimalni presjek 0.5 mm²

Nazivna struja 25A

Nazivna struja - zaokruženo 25A

Nazivni napon 600 V

Oblikovati čep, ravno

Posebnosti s navojnom prirubnicom

Rm 7 mm

Sadržaj 10 kom.

Širina 88 mm

Smjer parenja Vodoravno u odnosu na tiskanu ploču

Tip STV S 8 LB90

Ukupan broj polova 8.

Veza vijčani terminal

Visina 143 mm

Boja proizvođača Sivo

Broj polova po redu 9

Broj redaka 1

Dim. (D x Š x V) 40 x 135 x 190 mm

Duljina 40 mm

Konektorski sustav žica do ploče

Kontaktni materijal CuZn, posrebreno

Maksimalni presjek 2.5 mm²

Materijal kućišta Poliamid 6.6

Minimalni presjek 0.5 mm²

Nazivna struja 25A

Nazivna struja - zaokruženo 25A

Nazivni napon 600 V

Oblikovati čep, ravno

Posebnosti s navojnom prirubnicom

Rm 7 mm

Sadržaj 10 kom.

Širina 135 mm

Smjer parenja Vodoravno u odnosu na tiskanu ploču

Tip STV S 9 LS90

Ukupan broj polova 9

Veza vijčani terminal

Visina 190 mm

Boja proizvođača Sivo

Broj polova po redu 9

Broj redaka 1

Konektorski sustav žica do ploče

Kontaktni materijal CuZn, posrebreno

Maksimalni presjek 2.5 mm²

Materijal kućišta Poliamid 6.6

Minimalni presjek 0.5 mm²

Nazivna struja 17 A

Nazivna struja - zaokruženo 17 A

Nazivni napon 600 V

Oblikovati čep, ravno

Posebnosti s navojnom prirubnicom

Rm 7 mm

Sadržaj 10 kom.

Smjer parenja Vodoravno u odnosu na tiskanu ploču

Tip STV S 9 LB90

Ukupan broj polova 9

Veza vijčani terminal

Boja proizvođača Sivo

Broj polova po redu 10

Broj redaka 1

Dim. (D x Š x V) 67 x 106 x 136 mm

Duljina 67 mm

Konektorski sustav žica do ploče

Kontaktni materijal CuZn, posrebreno

Maksimalni presjek 2.5 mm²

Materijal kućišta Poliamid 6.6

Minimalni presjek 0.5 mm²

Nazivna struja 25A

Nazivna struja - zaokruženo 25A

Nazivni napon 600 V

Oblikovati čep, ravno

Posebnosti s navojnom prirubnicom

Rm 7 mm

Sadržaj 10 kom.

Širina 106 mm

Smjer parenja Vodoravno u odnosu na tiskanu ploču

Tip STV S 10 LS90

Ukupan broj polova 10

Veza vijčani terminal

Visina 136 mm

Broj polova po redu 10

Broj redaka 1

Dim. (D x Š x V) 67 x 106 x 136 mm

Duljina 67 mm

Konektorski sustav žica do ploče

Kontaktni materijal CuZn, posrebreno

Materijal kućišta PA

Nazivni napon 600 V

Niz ST

Oblikovati konektor, ravni

Posebnosti s montažnom prirubnicom

Rm 7 mm

Sadržaj 10 kom.

Širina 106 mm

Smjer parenja Vodoravno u odnosu na tiskanu ploču

Tip STV S 10 LB90

Ukupan broj polova 10

Veza Print

Visina 136 mm

Broj polova po redu 3.

Broj redaka 1

Dim. (D x Š x V) 40 x 90 x 130 mm

Duljina 40 mm

Konektorski sustav žica do ploče

Kontaktni materijal CuZn, posrebreno

Materijal kućišta PA

Nazivni napon 600 V

Niz ST

Oblikovati konektor, ravni

Posebnosti s montažnom prirubnicom

Rm 7 mm

Sadržaj 10 kom.

Širina 90 mm

Smjer parenja Okomito na tiskanu ploču

Tip STV S 3 LB180

Ukupan broj polova 3.

Veza Print

Visina 130 mm

Boja proizvođača Sivo

Broj polova po redu 4

Broj redaka 1

Dim. (D x Š x V) 45 x 80 x 154 mm

Duljina 45 mm

Konektorski sustav žica do ploče

Kontaktni materijal CuZn, posrebreno

Maksimalni presjek 2.5 mm²

Materijal kućišta Poliamid 6.6

Minimalni presjek 0.5 mm²

Nazivna struja 17 A

Nazivna struja - zaokruženo 17 A

Nazivni napon 600 V

Oblikovati čep, ravno

Posebnosti s navojnom prirubnicom

Rm 7 mm

Sadržaj 10 kom.

Širina 80 mm

Smjer parenja Okomito na tiskanu ploču

Tip STV S 4 LB180

Ukupan broj polova 4

Veza vijčani terminal

Visina 154 mm

Boja proizvođača Sivo

Broj polova po redu 5

Broj redaka 1

Dim. (D x Š x V) 39 x 105 x 140 mm

Duljina 39 mm

Konektorski sustav žica do ploče

Kontaktni materijal CuZn, posrebreno

Maksimalni presjek 2.5 mm²

Materijal kućišta Poliamid 6.6

Minimalni presjek 0.5 mm²

Nazivna struja 17 A

Nazivna struja - zaokruženo 17 A

Nazivni napon 600 V

Oblikovati čep, ravno

Posebnosti s navojnom prirubnicom

Rm 7 mm

Sadržaj 10 kom.

Širina 105 mm

Smjer parenja Okomito na tiskanu ploču

Tip STV S 5 LB180

Ukupan broj polova 5

Veza vijčani terminal

Visina 140 mm

Boja proizvođača Sivo

Broj polova po redu 6

Broj redaka 1

Dim. (D x Š x V) 42 x 96 x 169 mm

Duljina 42 mm

Konektorski sustav žica do ploče

Kontaktni materijal CuZn, posrebreno

Maksimalni presjek 2.5 mm²

Materijal kućišta Poliamid 6.6

Minimalni presjek 0.5 mm²

Nazivna struja 17 A

Nazivna struja - zaokruženo 17 A

Nazivni napon 600 V

Oblikovati čep, ravno

Posebnosti s navojnom prirubnicom

Rm 7 mm

Sadržaj 10 kom.

Širina 96 mm

Smjer parenja Okomito na tiskanu ploču

Tip STV S 6 LB180

Ukupan broj polova 6

Veza vijčani terminal

Visina 169 mm

Boja proizvođača Sivo

Broj polova po redu 10

Broj redaka 1

Dim. (D x Š x V) 136 x 106 x 67 mm

Duljina 136 mm

Konektorski sustav žica do ploče

Kontaktni materijal CuZn, posrebreno

Maksimalni presjek 2.5 mm²

Materijal kućišta Poliamid 6.6

Minimalni presjek 0.5 mm²

Nazivna struja 25A

Nazivna struja - zaokruženo 25A

Nazivni napon 600 V

Oblikovati čep, ravno

Posebnosti s navojnom prirubnicom

Rm 7 mm

Sadržaj 10 kom.

Širina 106 mm

Smjer parenja Okomito na tiskanu ploču

Tip STV S 10 LB180

Ukupan broj polova 10

Veza vijčani terminal

Visina 67 mm

AWG maks. 12

AWG min. 20

Broj polova po redu 4

Broj redaka 1

Dim. (D x Š x V) 24.00 x 50.00 x 32.50 mm

Duljina 24.00 mm

Konektorski sustav žica do ploče

Kontaktni materijal CuZn, posrebreno

Maksimalni presjek 4.00 mm²

Materijal kućišta PA

Minimalni presjek 0.50 mm²

Nazivna struja 25A

Nazivna struja - zaokruženo 25A

Nazivni napon 600 V

Niz ST

Oblikovati konektor, ravni

Posebnosti s montažnom prirubnicom

Rm 7 mm

Sadržaj 10 kom.

Širina 50.00 mm

Smjer parenja Okomito na tiskanu ploču

Tip STW S 4 SS GR

Ukupan broj polova 4

Veza Utikač

Veza vijčani terminal

Visina 32.50 mm

AWG maks. 12

AWG min. 20

Broj polova po redu 5

Broj redaka 1

Dim. (D x Š x V) 24.00 x 57.00 x 32.50 mm

Duljina 24.00 mm

Konektorski sustav žica do ploče

Kontaktni materijal CuZn, posrebreno

Maksimalni presjek 4.00 mm²

Materijal kućišta PA

Minimalni presjek 0.50 mm²

Nazivna struja 25A

Nazivna struja - zaokruženo 25A

Nazivni napon 600 V

Niz ST

Oblikovati konektor, ravni

Posebnosti s montažnom prirubnicom

Rm 7 mm

Sadržaj 10 kom.

Širina 57.00 mm

Smjer parenja Okomito na tiskanu ploču

Tip STW S 5 SS GR

Ukupan broj polova 5

Veza Utikač

Veza vijčani terminal

Visina 32.50 mm

AWG maks. 12

AWG min. 20

Broj polova po redu 6

Broj redaka 1

Dim. (D x Š x V) 24.00 x 64.00 x 32.50 mm

Duljina 24.00 mm

Konektorski sustav žica do ploče

Kontaktni materijal CuZn, posrebreno

Maksimalni presjek 4.00 mm²

Materijal kućišta PA

Minimalni presjek 0.50 mm²

Nazivna struja 25A

Nazivna struja - zaokruženo 25A

Nazivni napon 600 V

Niz ST

Oblikovati konektor, ravni

Posebnosti s montažnom prirubnicom

Rm 7 mm

Sadržaj 10 kom.

Širina 64.00 mm

Smjer parenja Okomito na tiskanu ploču

Tip STW S 6 SS GR

Ukupan broj polova 6

Veza Utikač

Veza vijčani terminal

Visina 32.50 mm

AWG maks. 12

AWG min. 20

Broj polova po redu 10

Broj redaka 1

Dim. (D x Š x V) 24.00 x 92.00 x 32.50 mm

Duljina 24.00 mm

Konektorski sustav žica do ploče

Kontaktni materijal CuZn, posrebreno

Maksimalni presjek 4.00 mm²

Materijal kućišta PA

Minimalni presjek 0.50 mm²

Nazivna struja 25A

Nazivna struja - zaokruženo 25A

Nazivni napon 600 V

Niz ST

Oblikovati konektor, ravni

Posebnosti s montažnom prirubnicom

Rm 7 mm

Sadržaj 10 kom.

Širina 92.00 mm

Smjer parenja Okomito na tiskanu ploču

Tip STW S 10 SS GR

Ukupan broj polova 10

Veza Utikač

Veza vijčani terminal

Visina 32.50 mm

AWG maks. 12

AWG min. 20

Broj polova po redu 2

Broj redaka 1

Dim. (D x Š x V) 24.00 x 36.00 x 32.50 mm

Duljina 24.00 mm

Konektorski sustav žica do ploče

Kontaktni materijal CuZn, posrebreno

Maksimalni presjek 4.00 mm²

Materijal kućišta PA

Minimalni presjek 0.50 mm²

Nazivna struja 25A

Nazivna struja - zaokruženo 25A

Nazivni napon 600 V

Niz ST

Oblikovati konektor, ravni

Posebnosti s montažnom prirubnicom

Rm 7 mm

Sadržaj 10 kom.

Širina 36.00 mm

Smjer parenja Vodoravno u odnosu na tiskanu ploču

Tip STW S 2 SB GR

Ukupan broj polova 2

Veza Utikač

Veza vijčani terminal

Visina 32.50 mm

AWG maks. 12

AWG min. 20

Broj polova po redu 3.

Broj redaka 1

Dim. (D x Š x V) 24.00 x 43.00 x 32.50 mm

Duljina 24.00 mm

Konektorski sustav žica do ploče

Kontaktni materijal CuZn, posrebreno

Maksimalni presjek 4.00 mm²

Materijal kućišta PA

Minimalni presjek 0.50 mm²

Nazivna struja 25A

Nazivna struja - zaokruženo 25A

Nazivni napon 600 V

Niz ST

Oblikovati konektor, ravni

Posebnosti s montažnom prirubnicom

Rm 7 mm

Sadržaj 10 kom.

Širina 43.00 mm

Smjer parenja Vodoravno u odnosu na tiskanu ploču

Tip STW S 3 SB GR

Ukupan broj polova 3.

Veza Utikač

Veza vijčani terminal

Visina 32.50 mm

AWG maks. 12

AWG min. 20

Broj polova po redu 4

Broj redaka 1

Dim. (D x Š x V) 24.00 x 50.00 x 32.50 mm

Duljina 24.00 mm

Konektorski sustav žica do ploče

Kontaktni materijal CuZn, posrebreno

Maksimalni presjek 4.00 mm²

Materijal kućišta PA

Minimalni presjek 0.50 mm²

Nazivna struja 25A

Nazivna struja - zaokruženo 25A

Nazivni napon 600 V

Niz ST

Oblikovati konektor, ravni

Posebnosti s montažnom prirubnicom

Rm 7 mm

Sadržaj 10 kom.

Širina 50.00 mm

Smjer parenja Vodoravno u odnosu na tiskanu ploču

Tip STW S 4 SB GR

Ukupan broj polova 4

Veza Utikač

Veza vijčani terminal

Visina 32.50 mm

Sadržaj 10 kom.

Tip Weidmüller
