Sustavi višestrukih pinskih konektora, sustavi višestrukih ženskih konektora

Boja proizvođača crna

Broj polova po redu 12

Broj redaka 1

Dim. (D x Š x V) 70 x 84 x 104 mm

Duljina 70 mm

Konektorski sustav žica do ploče

Kontaktni materijal konzerviran

Niz BL/SL

Oblikovati utikač, ugradnja vertikalno

Sadržaj 50 kom.

Širina 84 mm

Smjer parenja Okomito na tiskanu ploču

Tip SL 3.50/12/180G 4.5 SN BK BX

Ukupan broj polova 12

Visina 104 mm

Boja proizvođača crna

Broj polova po redu 2

Broj redaka 1

Dim. (D x Š x V) 39 x 91 x 101 mm

Duljina 39 mm

Konektorski sustav žica do ploče

Kontaktni materijal konzerviran

Niz BL/SL

Oblikovati utikač, ugradnja vertikalno

Posebnosti s vijčanim zaključavanjem

Sadržaj 100 kom.

Širina 91 mm

Smjer parenja Okomito na tiskanu ploču

Tip SL 3.50/02/180F 4.5 SN BK BX

Ukupan broj polova 2

Visina 101 mm

Boja proizvođača crna

Broj polova po redu 3.

Broj redaka 1

Dim. (D x Š x V) 39 x 91 x 128 mm

Duljina 39 mm

Konektorski sustav žica do ploče

Kontaktni materijal konzerviran

Niz BL/SL

Oblikovati utikač, ugradnja vertikalno

Posebnosti s vijčanim zaključavanjem

Sadržaj 100 kom.

Širina 91 mm

Smjer parenja Okomito na tiskanu ploču

Tip SL 3.50/03/180F 4.5 SN BK BX

Ukupan broj polova 3.

Visina 128 mm

Boja proizvođača crna

Broj polova po redu 12

Broj redaka 1

Dim. (D x Š x V) 82 x 88 x 100 mm

Duljina 82 mm

Konektorski sustav žica do ploče

Kontaktni materijal konzerviran

Niz BL/SL

Oblikovati utikač, ugradnja vertikalno

Posebnosti s vijčanim zaključavanjem

Sadržaj 50 kom.

Širina 88 mm

Smjer parenja Okomito na tiskanu ploču

Tip SL 3.50/12/180F 4.5 SN BK BX

Ukupan broj polova 12

Visina 100 mm

Boja proizvođača crna

Broj polova po redu 24

Broj redaka 1

Dim. (D x Š x V) 129 x 111 x 29 mm

Duljina 129 mm

Konektorski sustav žica do ploče

Kontaktni materijal konzerviran

Niz BL/SL

Oblikovati utikač, ugradnja vertikalno

Sadržaj 20 kom.

Širina 111 mm

Smjer parenja Okomito na tiskanu ploču

Tip SL 3.50/24/180G 4.5 SN BK BX

Ukupan broj polova 24

Visina 29 mm

Boja proizvođača naranča

Broj polova po redu 24

Broj redaka 1

Dim. (D x Š x V) 10.70 x 85.40 x 11.10 mm

Duljina 10.70 mm

Konektorski sustav žica do ploče

Kontaktni materijal kalajisana bronca

Materijal kućišta PBT

Nazivna struja 10 A

Nazivna struja - zaokruženo 10 A

Nazivni napon 300 V

Niz BL/SL

Oblikovati Spojnica, vodoravna ugradnja

Rm 3,50 mm

Sadržaj 20 kom.

Širina 85.40 mm

Smjer parenja Vodoravno u odnosu na tiskanu ploču

Tip SL 3.50/24/90G 3.2SN OR BX

Ukupan broj polova 24

Veza Print

Visina 11.10 mm

Boja proizvođača naranča

Broj polova po redu 18

Broj redaka 1

Dim. (D x Š x V) 10.70 x 70.00 x 11.10 mm

Duljina 10.70 mm

Konektorski sustav žica do ploče

Kontaktni materijal kalajisana bronca

Materijal kućišta PBT

Nazivna struja 10 A

Nazivna struja - zaokruženo 10 A

Nazivni napon 300 V

Niz BL/SL

Oblikovati Spojnica, vodoravna ugradnja

Posebnosti s vijčanim zaključavanjem

Rm 3,50 mm

Sadržaj 20 kom.

Širina 70.00 mm

Smjer parenja Vodoravno u odnosu na tiskanu ploču

Tip SL 3.50/18/90F 3.2SN OR BX

Ukupan broj polova 18

Veza Print

Visina 11.10 mm

Boja proizvođača naranča

Broj polova po redu 23

Broj redaka 1

Dim. (D x Š x V) 10.70 x 87.50 x 11.10 mm

Duljina 10.70 mm

Konektorski sustav žica do ploče

Kontaktni materijal kalajisana bronca

Materijal kućišta PBT

Nazivna struja 10 A

Nazivna struja - zaokruženo 10 A

Nazivni napon 300 V

Niz BL/SL

Oblikovati Spojnica, vodoravna ugradnja

Posebnosti s vijčanim zaključavanjem

Rm 3,50 mm

Sadržaj 20 kom.

Širina 87.50 mm

Smjer parenja Vodoravno u odnosu na tiskanu ploču

Tip SL 3.50/23/90F 3.2SN OR BX

Ukupan broj polova 23

Veza Print

Visina 11.10 mm

Boja proizvođača naranča

Broj polova po redu 24

Broj redaka 1

Dim. (D x Š x V) 10.70 x 91.00 x 11.10 mm

Duljina 10.70 mm

Konektorski sustav žica do ploče

Kontaktni materijal kalajisana bronca

Materijal kućišta PBT

Nazivna struja 10 A

Nazivna struja - zaokruženo 10 A

Nazivni napon 300 V

Niz BL/SL

Oblikovati Spojnica, vodoravna ugradnja

Posebnosti s vijčanim zaključavanjem

Rm 3,50 mm

Sadržaj 20 kom.

Širina 91.00 mm

Smjer parenja Vodoravno u odnosu na tiskanu ploču

Tip SL 3.50/24/90F 3.2SN OR BX

Ukupan broj polova 24

Veza Print

Visina 11.10 mm

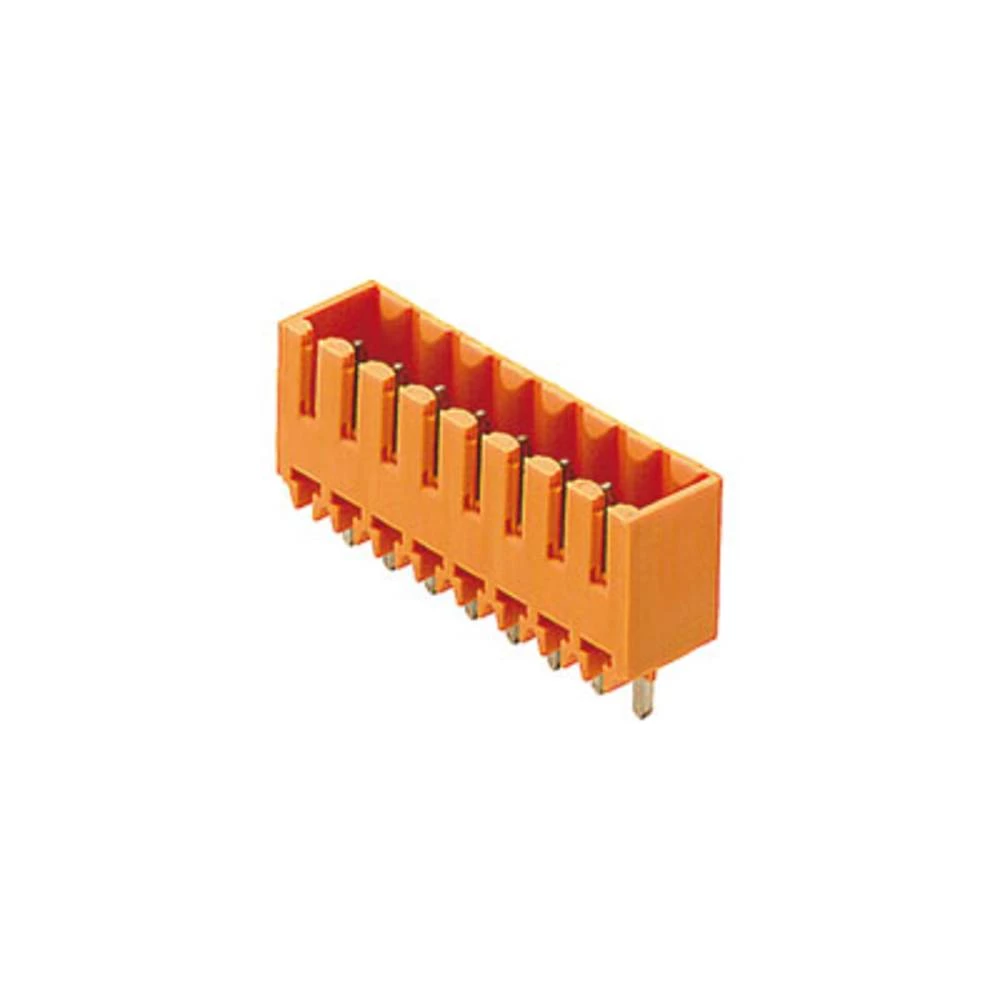

Boja proizvođača naranča

Broj polova po redu 20

Broj redaka 1

Dim. (D x Š x V) 7.50 x 71.40 x 14.30 mm

Duljina 7,50 mm

Konektorski sustav žica do ploče

Kontaktni materijal kalajisana bronca

Materijal kućišta PBT

Nazivna struja 10 A

Nazivna struja - zaokruženo 10 A

Nazivni napon 300 V

Niz BL/SL

Oblikovati utikač, ugradnja vertikalno

Rm 3,50 mm

Sadržaj 20 kom.

Širina 71.40 mm

Smjer parenja Okomito na tiskanu ploču

Tip SL 3.50/20/180G 3.2SN OR BX

Ukupan broj polova 20

Veza Print

Visina 14.30 mm

Boja proizvođača naranča

Broj polova po redu 19

Broj redaka 1

Dim. (D x Š x V) 7.50 x 73.50 x 14.30 mm

Duljina 7,50 mm

Konektorski sustav žica do ploče

Kontaktni materijal kalajisana bronca

Materijal kućišta PBT

Nazivna struja 10 A

Nazivna struja - zaokruženo 10 A

Nazivni napon 300 V

Niz BL/SL

Oblikovati utikač, ugradnja vertikalno

Posebnosti s vijčanim zaključavanjem

Rm 3,50 mm

Sadržaj 20 kom.

Širina 73.50 mm

Smjer parenja Okomito na tiskanu ploču

Tip SL 3.50/19/180F 3.2SN OR BX

Ukupan broj polova 19

Veza Print

Visina 14.30 mm

Boja proizvođača naranča

Broj polova po redu 22

Broj redaka 1

Dim. (D x Š x V) 7.50 x 84.00 x 14.30 mm

Duljina 7,50 mm

Konektorski sustav žica do ploče

Kontaktni materijal kalajisana bronca

Materijal kućišta PBT

Nazivna struja 10 A

Nazivna struja - zaokruženo 10 A

Nazivni napon 300 V

Niz BL/SL

Oblikovati utikač, ugradnja vertikalno

Posebnosti s vijčanim zaključavanjem

Rm 3,50 mm

Sadržaj 20 kom.

Širina 84.00 mm

Smjer parenja Okomito na tiskanu ploču

Tip SL 3.50/22/180F 3.2SN OR BX

Ukupan broj polova 22

Veza Print

Visina 14.30 mm

Boja proizvođača naranča

Broj polova po redu 6

Broj redaka 1

Dim. (D x Š x V) 13.50 x 30.48 x 20.30 mm

Duljina 13.50 mm

Konektorski sustav žica do ploče

Kontaktni materijal Cu legura, pokositrena

Materijal kućišta PBT GF

Nazivna struja 15A

Nazivna struja - zaokruženo 15A

Nazivni napon 300 V

Niz BL/SL

Oblikovati Konektor, ugradnja horizontalna

Rm 5.08 mm

Sadržaj 60 kom

Širina 30.48 mm

Smjer parenja Vodoravno u odnosu na tiskanu ploču

Tip BLL 5.08/06/90 3.2 SN OR BX

Ukupan broj polova 6

Veza Print

Visina 20.30 mm

Sadržaj 100 kom.

Tip BLZ 7.62/04/180 SN OR BX

AWG maks. 12

AWG min. 26

Broj polova po redu 7

Broj redaka 1

Dim. (D x Š x V) 15.20 x 51.34 x 20.10 mm

Duljina 15.20 mm

Konektorski sustav žica do ploče

Kontaktni materijal Cu legura, pokositrena

Maksimalni presjek 2.50 mm²

Materijal kućišta PBT

Minimalni presjek 0.20 mm²

Nazivna struja 15A

Nazivna struja - zaokruženo 15A

Nazivni napon 300 V

Niz BL

Oblikovati konektor, ravni

Rm 7.62 mm

Sadržaj 40 kom

Širina 51.34 mm

Smjer parenja Okomito na tiskanu ploču

Tip BLZ 7.62/07/180 SN OR BX

Ukupan broj polova 7

Veza Utikač

Veza vijčani terminal

Visina 20.10 mm

Broj polova po redu 1

Broj redaka 1

Dim. (D x Š x V) 40 x 70 x 90 mm

Duljina 40 mm

Konektorski sustav žica do ploče

Niz BL/SL

Oblikovati konektor, ravni

Sadržaj 250 kom

Širina 70 mm

Tip DFFC1.5-2.5AG E MES=0.8

Ukupan broj polova 1

Visina 90 mm

AWG maks. 12

AWG min. 26

Broj polova po redu 2

Broj redaka 1

Dim. (D x Š x V) 10.00 x 20.10 x 15.20 mm

Duljina 10.00 mm

Konektorski sustav žica do ploče

Kontaktni materijal Cu legura, pokositrena

Maksimalni presjek 2.50 mm²

Materijal kućišta PBT

Minimalni presjek 0.50 mm²

Nazivna struja 15A

Nazivna struja - zaokruženo 15A

Nazivni napon 300 V

Niz BL

Oblikovati konektor, ravni

Rm 5 mm

Sadržaj 100 kom.

Širina 20.10 mm

Smjer parenja Okomito na tiskanu ploču

Tip BLZ 5.00/02/180 SN BK BX

Ukupan broj polova 2

Veza Utikač

Veza vijčani terminal

Visina 15.20 mm

AWG maks. 12

AWG min. 26

Broj polova po redu 3.

Broj redaka 1

Dim. (D x Š x V) 15.00 x 20.10 x 15.20 mm

Duljina 15.00 mm

Konektorski sustav žica do ploče

Kontaktni materijal Cu legura, pokositrena

Maksimalni presjek 2.50 mm²

Materijal kućišta PBT

Minimalni presjek 0.50 mm²

Nazivna struja 15A

Nazivna struja - zaokruženo 15A

Nazivni napon 300 V

Niz BL

Oblikovati konektor, ravni

Rm 5 mm

Sadržaj 100 kom.

Širina 20.10 mm

Smjer parenja Okomito na tiskanu ploču

Tip BLZ 5.00/03/180 SN BK BX

Ukupan broj polova 3.

Veza Utikač

Veza vijčani terminal

Visina 15.20 mm

AWG maks. 12

AWG min. 26

Broj polova po redu 5

Broj redaka 1

Dim. (D x Š x V) 15.20 x 25.00 x 20.10 mm

Duljina 15.20 mm

Konektorski sustav žica do ploče

Kontaktni materijal Cu legura, pokositrena

Maksimalni presjek 2.50 mm²

Materijal kućišta PBT

Minimalni presjek 0.50 mm²

Nazivna struja 15A

Nazivna struja - zaokruženo 15A

Nazivni napon 300 V

Niz BL

Oblikovati konektor, ravni

Rm 5 mm

Sadržaj 50 kom.

Širina 25.00 mm

Smjer parenja Okomito na tiskanu ploču

Tip BLZ 5.00/05/180 SN BK BX

Ukupan broj polova 5

Veza Utikač

Veza vijčani terminal

Visina 20.10 mm

AWG maks. 12

AWG min. 26

Broj polova po redu 9

Broj redaka 1

Dim. (D x Š x V) 15.20 x 45.00 x 20.10 mm

Duljina 15.20 mm

Konektorski sustav žica do ploče

Kontaktni materijal Cu legura, pokositrena

Maksimalni presjek 2.50 mm²

Materijal kućišta PBT

Minimalni presjek 0.50 mm²

Nazivna struja 15A

Nazivna struja - zaokruženo 15A

Nazivni napon 300 V

Niz BL

Oblikovati konektor, ravni

Rm 5 mm

Sadržaj 50 kom.

Širina 45.00 mm

Smjer parenja Okomito na tiskanu ploču

Tip BLZ 5.00/09/180 SN BK BX

Ukupan broj polova 9

Veza Utikač

Veza vijčani terminal

Visina 20.10 mm

AWG maks. 12

AWG min. 26

Broj polova po redu 18

Broj redaka 1

Dim. (D x Š x V) 15.20 x 90.00 x 20.10 mm

Duljina 15.20 mm

Konektorski sustav žica do ploče

Kontaktni materijal Cu legura, pokositrena

Maksimalni presjek 2.50 mm²

Materijal kućišta PBT

Minimalni presjek 0.50 mm²

Nazivna struja 15A

Nazivna struja - zaokruženo 15A

Nazivni napon 300 V

Niz BL

Oblikovati konektor, ravni

Rm 5 mm

Sadržaj 20 kom.

Širina 90.00 mm

Smjer parenja Okomito na tiskanu ploču

Tip BLZ 5.00/18/180 SN BK BX

Ukupan broj polova 18

Veza Utikač

Veza vijčani terminal

Visina 20.10 mm

AWG maks. 12

AWG min. 26

Broj polova po redu 20

Broj redaka 1

Dim. (D x Š x V) 15.20 x 100.00 x 20.10 mm

Duljina 15.20 mm

Konektorski sustav žica do ploče

Kontaktni materijal Cu legura, pokositrena

Maksimalni presjek 2.50 mm²

Materijal kućišta PBT

Minimalni presjek 0.50 mm²

Nazivna struja 15A

Nazivna struja - zaokruženo 15A

Nazivni napon 300 V

Niz BL

Oblikovati konektor, ravni

Rm 5 mm

Sadržaj 20 kom.

Širina 100.00 mm

Smjer parenja Okomito na tiskanu ploču

Tip BLZ 5.00/20/180 SN BK BX

Ukupan broj polova 20

Veza Utikač

Veza vijčani terminal

Visina 20.10 mm

Boja proizvođača crna

Broj polova po redu 12

Broj redaka 1

Dim. (D x Š x V) 12 x 60 x 12.9 mm

Duljina 12 mm

Izolacijski materijal PBT

Konektorski sustav žica do ploče

Kontaktni materijal slitina bakra

Maksimalna temperatura +100 °C

Materijal kućišta PBT

Minimalna temperatura -50 °C

Nazivna struja 18 A

Nazivna struja - zaokruženo 18 A

Nazivni napon 400 V

Niz BL/SL 5.00

Oblik olovke Pravougli

Oblikovati utikač, kutni

Rm 5 mm

Sadržaj 50 kom.

Širina 60 mm

Smjer parenja Vodoravno u odnosu na tiskanu ploču

Stupanj zaštite IP20 (spareno stanje)

Tip SL 5.00/12/90 4.5SN BK BX

Ukupan broj polova 12

Veza Print

Visina 12,9 mm

Zatik Ø 1,2 mm

AWG maks. 12

AWG min. 26

Boja proizvođača naranča

Broj polova po redu 2

Broj redaka 1

Dim. (D x Š x V) 10.16 x 22.2 x 15.3 mm

Duljina 10.16 mm

Izolacijski materijal PBT

Konektorski sustav žica do ploče

Kontaktni materijal slitina bakra

Maksimalna temperatura +100 °C

Maksimalni presjek 2.50 mm²

Materijal kućišta PBT

Minimalna temperatura -50 °C

Minimalni presjek 0.20 mm²

Nazivna struja 21.50 A

Nazivna struja - zaokruženo 21.5 A

Nazivni napon 400 V

Niz BL/SL 5.08

Oblikovati čep, ravno

Rm 5.08 mm

Sadržaj 180 sati

Širina 22,2 mm

Tip SLS 5.08/02/180 SN OR BX

Ukupan broj polova 2

Veza vijčani terminal

Visina 15.3 mm

AWG maks. 12

AWG min. 26

Boja proizvođača naranča

Broj polova po redu 4

Broj redaka 1

Dim. (D x Š x V) 15.3 x 22.2 x 20.32 mm

Duljina 15.3 mm

Izolacijski materijal PBT

Konektorski sustav žica do ploče

Kontaktni materijal slitina bakra

Maksimalna temperatura +100 °C

Maksimalni presjek 2.50 mm²

Materijal kućišta PBT

Minimalna temperatura -50 °C

Minimalni presjek 0.20 mm²

Nazivna struja 21.50 A

Nazivna struja - zaokruženo 21.5 A

Nazivni napon 400 V

Niz BL/SL 5.08

Oblikovati čep, ravno

Rm 5.08 mm

Sadržaj 90 sati

Širina 22,2 mm

Tip SLS 5.08/04/180 SN OR BX

Ukupan broj polova 4

Veza vijčani terminal

Visina 20.32 mm

Boja proizvođača naranča

Broj polova po redu 1

Broj redaka 1

Dim. (D x Š x V) 11.7 x 132.08 x 12 mm

Duljina 11.7 mm

Izolacijski materijal poliamid

Konektorski sustav žica do ploče

Kontaktni materijal slitina bakra

Maksimalna temperatura +100 °C

Materijal kućišta poliamid

Minimalna temperatura -50 °C

Nazivna struja 24 A

Nazivna struja - zaokruženo 24 A

Nazivni napon 400 V

Niz BL/SL 5.08

Oblik olovke Pravougli

Oblikovati utikač, kutni

Rm 5.08 mm

Sadržaj 20 kom.

Širina 132.08 mm

Smjer parenja Vodoravno u odnosu na tiskanu ploču

Tip SL 5.08HC/24/90F 3.2SN OR BX

Ukupan broj polova 24

Veza Print

Visina 12 mm

Boja proizvođača naranča

Broj polova po redu 1

Broj redaka 1

Dim. (D x Š x V) 11.7 x 20.0 x 12.0 mm

Duljina 11.7 mm

Izolacijski materijal poliamid

Konektorski sustav žica do ploče

Kontaktni materijal slitina bakra

Maksimalna temperatura +100 °C

Materijal kućišta poliamid

Minimalna temperatura -50 °C

Nazivna struja 24 A

Nazivna struja - zaokruženo 24 A

Nazivni napon 400 V

Niz BL/SL 5.08

Oblik olovke Pravougli

Oblikovati utikač, kutni

Rm 5.08 mm

Sadržaj 100 kom.

Širina 20.0 mm

Smjer parenja Vodoravno u odnosu na tiskanu ploču

Tip SL 5.08HC/02/90LF 3.2SN OR BX

Ukupan broj polova 2

Veza Print

Visina 12.0 mm
