Sustavi višestrukih pinskih konektora, sustavi višestrukih ženskih konektora

Boja proizvođača crna

Broj polova po redu 11

Broj redaka 1

Dim. (D x Š x V) 9.00 x 39.90 x 11.10 mm

Duljina 9.00 mm

Konektorski sustav žica do ploče

Kontaktni materijal kalajisana bronca

Materijal kućišta LCP GF

Nazivna struja 10 A

Nazivna struja - zaokruženo 10 A

Nazivni napon 300 V

Niz BL/SL

Oblikovati Spojnica, vodoravna ugradnja

Rm 3,50 mm

Sadržaj 385 sati

Širina 39.90 mm

Smjer parenja Vodoravno u odnosu na tiskanu ploču

Tip SL-SMT 3.50/11/90G 1.5SN BK RL

Ukupan broj polova 11

Veza Print

Visina 11.10 mm

Boja proizvođača crna

Broj polova po redu 21

Broj redaka 1

Dim. (D x Š x V) 9.00 x 74.90 x 11.10 mm

Duljina 9.00 mm

Konektorski sustav žica do ploče

Kontaktni materijal kalajisana bronca

Materijal kućišta LCP GF

Nazivna struja 10 A

Nazivna struja - zaokruženo 10 A

Nazivni napon 300 V

Niz BL/SL

Oblikovati Spojnica, vodoravna ugradnja

Rm 3,50 mm

Sadržaj 20 kom.

Širina 74.90 mm

Smjer parenja Vodoravno u odnosu na tiskanu ploču

Tip SL-SMT 3.50/21/90G 1.5SN BK BX

Ukupan broj polova 21

Veza Print

Visina 11.10 mm

AWG maks. 8.

AWG min. 24

Broj polova po redu 2

Broj redaka 1

Dim. (D x Š x V) 21.50 x 44.70 x 24.12 mm

Duljina 21.50 mm

Konektorski sustav žica do ploče

Kontaktni materijal Cu legura, pokositrena

Maksimalni presjek 10.00 mm²

Materijal kućišta PA GF

Minimalni presjek 0.50 mm²

Nazivna struja 33 A

Nazivna struja - zaokruženo 33 A

Nazivni napon 600 V

Niz BV/SV

Oblikovati konektor, ravni

Rm 7.62 mm

Sadržaj 50 kom.

Širina 44.70 mm

Smjer parenja Okomito na tiskanu ploču

Tip BVF 7.62HP/02/180 BCF/08R SN BK BX

Ukupan broj polova 2

Veza opružna kopča

Veza Utikač

Visina 24.12 mm

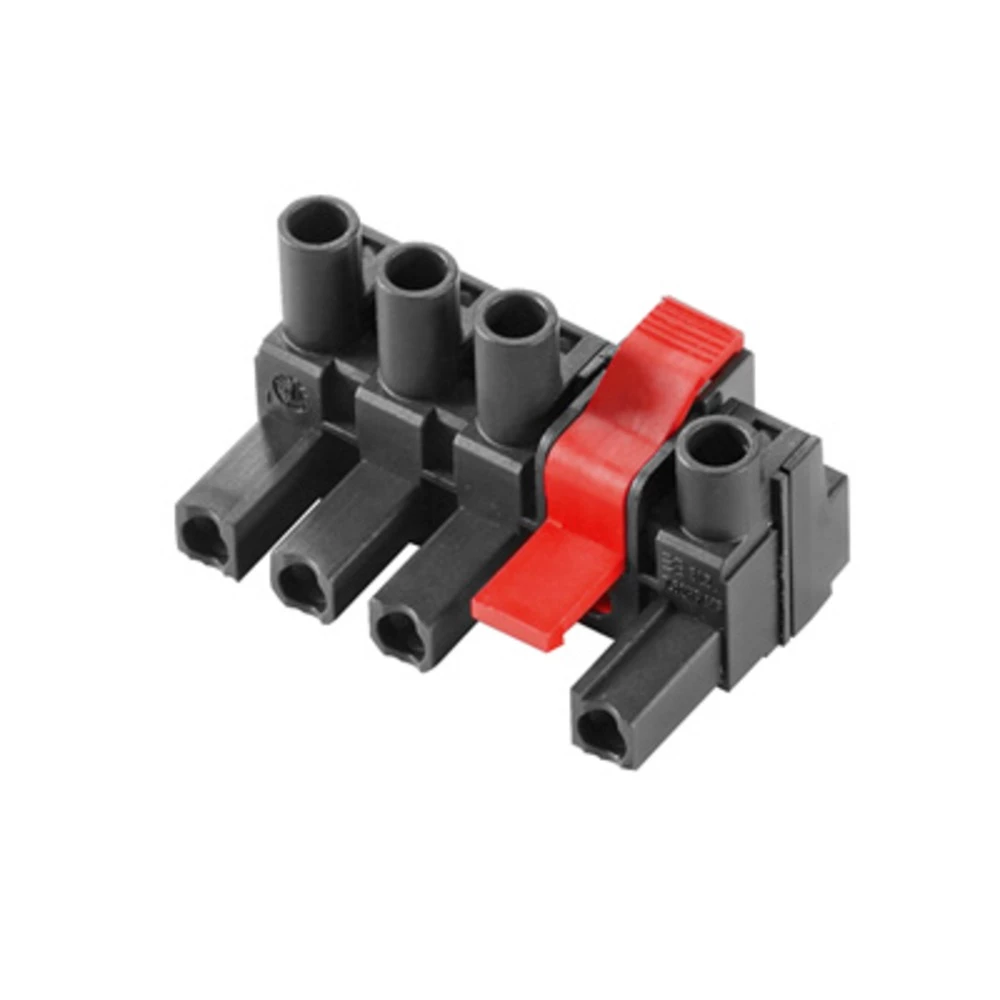

AWG maks. 8.

AWG min. 24

Broj polova po redu 3.

Broj redaka 1

Dim. (D x Š x V) 21.50 x 44.70 x 31.74 mm

Duljina 21.50 mm

Konektorski sustav žica do ploče

Kontaktni materijal Cu legura, pokositrena

Maksimalni presjek 10.00 mm²

Materijal kućišta PA GF

Minimalni presjek 0.50 mm²

Nazivna struja 33 A

Nazivna struja - zaokruženo 33 A

Nazivni napon 600 V

Niz BV/SV

Oblikovati konektor, ravni

Rm 7.62 mm

Sadržaj 40 kom

Širina 44.70 mm

Smjer parenja Okomito na tiskanu ploču

Tip BVF 7.62HP/03/180 BCF/08R SN BK BX

Ukupan broj polova 3.

Veza opružna kopča

Veza Utikač

Visina 31.74 mm

AWG maks. 8.

AWG min. 24

Broj polova po redu 5

Broj redaka 1

Dim. (D x Š x V) 21.50 x 46.98 x 44.70 mm

Duljina 21.50 mm

Konektorski sustav žica do ploče

Kontaktni materijal Cu legura, pokositrena

Maksimalni presjek 10.00 mm²

Materijal kućišta PA GF

Minimalni presjek 0.50 mm²

Nazivna struja 33 A

Nazivna struja - zaokruženo 33 A

Nazivni napon 600 V

Niz BV/SV

Oblikovati konektor, ravni

Rm 7.62 mm

Sadržaj 25 kom.

Širina 46.98 mm

Smjer parenja Okomito na tiskanu ploču

Tip BVF 7.62HP/05/180 BCF/08R SN BK BX

Ukupan broj polova 5

Veza opružna kopča

Veza Utikač

Visina 44.70 mm

AWG maks. 4

AWG min. 22

Broj polova po redu 2

Broj redaka 1

Dim. (D x Š x V) 31.62 x 52.30 x 35.90 mm

Duljina 31.62 mm

Konektorski sustav žica do ploče

Kontaktni materijal Cu legura, posrebrena

Maksimalni presjek 16.00 mm²

Materijal kućišta PA GF

Minimalni presjek 0.50 mm²

Nazivna struja 60A

Nazivna struja - zaokruženo 60A

Nazivni napon 600 V

Niz BU/SU

Oblikovati konektor, ravni

Rm 10.16 mm

Sadržaj 30 sati

Širina 52.30 mm

Smjer parenja Okomito na tiskanu ploču

Tip BUZ 10.16IT/02/180MF AG BK BX

Ukupan broj polova 2

Veza Utikač

Veza vijčani terminal

Visina 35.90 mm

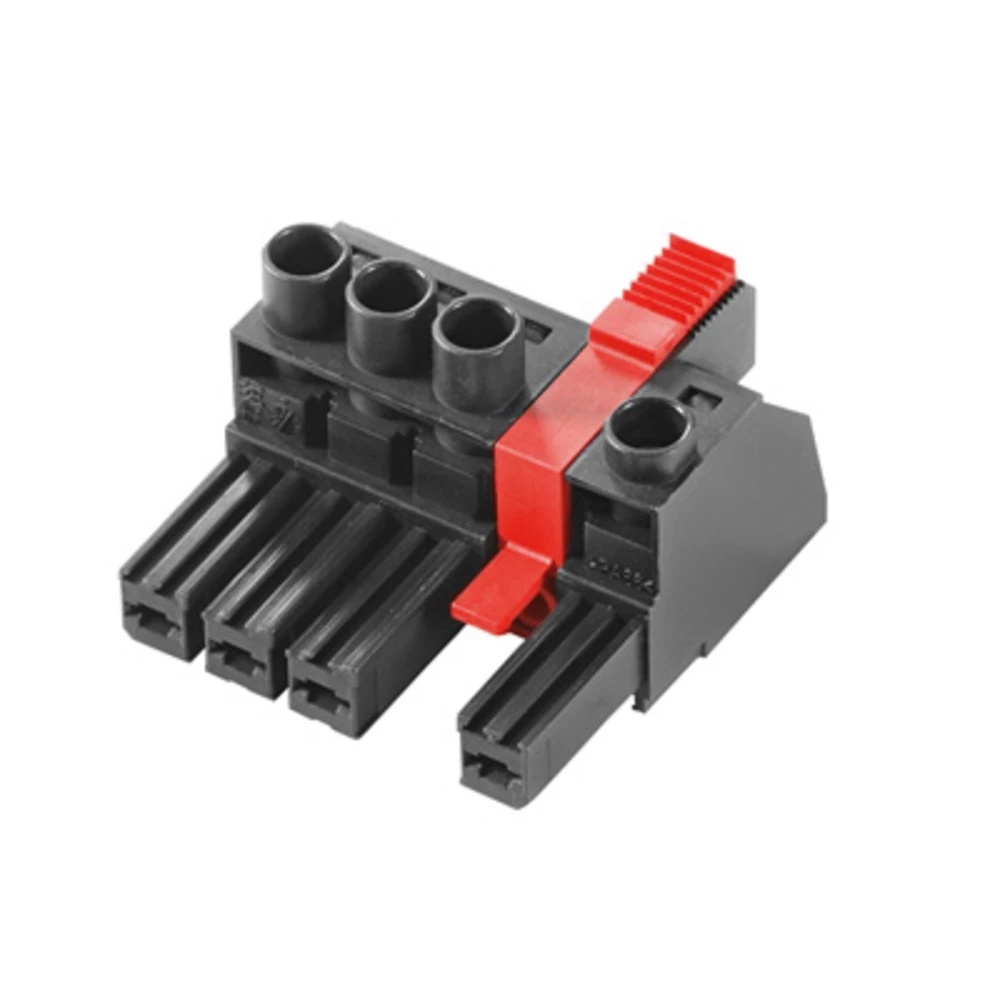

AWG maks. 8.

AWG min. 24

Broj polova po redu 4

Broj redaka 1

Dim. (D x Š x V) 26.10 x 43.20 x 38.10 mm

Duljina 26.10 mm

Konektorski sustav žica do ploče

Kontaktni materijal Cu legura, pokositrena

Maksimalni presjek 6.00 mm²

Materijal kućišta PA GF

Minimalni presjek 0.50 mm²

Nazivna struja 40.50 A

Nazivna struja - zaokruženo 40.5 A

Nazivni napon 600 V

Niz BV/SV

Oblikovati konektor, ravni

Posebnosti sa zaporkom

Rm 7.62 mm

Sadržaj 32 kom.

Širina 43.20 mm

Smjer parenja Okomito na tiskanu ploču

Tip BVZ 7.62IT/04/180MF2 SN BK BX

Ukupan broj polova 4

Veza Utikač

Veza vijčani terminal

Visina 38.10 mm

AWG maks. 8.

AWG min. 24

Broj polova po redu 3.

Broj redaka 1

Dim. (D x Š x V) 24.30 x 44.70 x 39.36 mm

Duljina 24.30 mm

Konektorski sustav žica do ploče

Kontaktni materijal Cu legura, pokositrena

Maksimalni presjek 10.00 mm²

Materijal kućišta PA GF

Minimalni presjek 0.50 mm²

Nazivna struja 33 A

Nazivna struja - zaokruženo 33 A

Nazivni napon 600 V

Niz BV/SV

Oblikovati konektor, ravni

Rm 7.62 mm

Sadržaj 30 sati

Širina 44.70 mm

Smjer parenja Okomito na tiskanu ploču

Tip BVF 7.62HP/03/180MF3 BCF/08R SN BK BX

Ukupan broj polova 3.

Veza opružna kopča

Veza Utikač

Visina 39.36 mm

AWG maks. 8.

AWG min. 24

Broj polova po redu 3.

Broj redaka 1

Dim. (D x Š x V) 24.30 x 44.70 x 39.36 mm

Duljina 24.30 mm

Konektorski sustav žica do ploče

Kontaktni materijal Cu legura, pokositrena

Maksimalni presjek 10.00 mm²

Materijal kućišta PA GF

Minimalni presjek 0.50 mm²

Nazivna struja 33 A

Nazivna struja - zaokruženo 33 A

Nazivni napon 600 V

Niz BV/SV

Oblikovati konektor, ravni

Rm 7.62 mm

Sadržaj 30 sati

Širina 44.70 mm

Smjer parenja Okomito na tiskanu ploču

Tip BVF 7.62HP/03/180MSF3 BCF/08R SN BK BX

Ukupan broj polova 3.

Veza opružna kopča

Veza Utikač

Visina 39.36 mm

AWG maks. 8.

AWG min. 24

Broj polova po redu 5

Broj redaka 1

Dim. (D x Š x V) 24.30 x 54.60 x 44.70 mm

Duljina 24.30 mm

Konektorski sustav žica do ploče

Kontaktni materijal Cu legura, pokositrena

Maksimalni presjek 10.00 mm²

Materijal kućišta PA GF

Minimalni presjek 0.50 mm²

Nazivna struja 33 A

Nazivna struja - zaokruženo 33 A

Nazivni napon 600 V

Niz BV/SV

Oblikovati konektor, ravni

Rm 7.62 mm

Sadržaj 25 kom.

Širina 54.60 mm

Smjer parenja Okomito na tiskanu ploču

Tip BVF 7.62HP/05/180MSF4 BCF/08R SN BK BX

Ukupan broj polova 5

Veza opružna kopča

Veza Utikač

Visina 44.70 mm

Boja proizvođača crna

Broj polova po redu 3.

Broj redaka 1

Dim. (D x Š x V) 17.10 x 40.64 x 32.00 mm

Duljina 17.10 mm

Konektorski sustav žica do ploče

Kontaktni materijal Cu legura, posrebrena

Materijal kućišta PA GF

Nazivna struja 60A

Nazivna struja - zaokruženo 60A

Nazivni napon 300 V

Niz BU/SU

Oblikovati Spojnica, vodoravna ugradnja

Posebnosti sa zaporkom

Rm 10.16 mm

Sadržaj 42 sata

Širina 40.64 mm

Smjer parenja Vodoravno u odnosu na tiskanu ploču

Tip SU 10.16IT/03/270MF2 3.5AG BK BX

Ukupan broj polova 3.

Veza Print

Visina 32.00 mm

AWG maks. 8.

AWG min. 24

Broj polova po redu 3.

Broj redaka 1

Dim. (D x Š x V) 24.30 x 44.70 x 39.36 mm

Duljina 24.30 mm

Konektorski sustav žica do ploče

Kontaktni materijal Cu legura, pokositrena

Maksimalni presjek 10.00 mm²

Materijal kućišta PA GF

Minimalni presjek 0.50 mm²

Nazivna struja 33 A

Nazivna struja - zaokruženo 33 A

Nazivni napon 600 V

Niz BV/SV

Oblikovati konektor, ravni

Rm 7.62 mm

Sadržaj 40 kom

Širina 44.70 mm

Smjer parenja Okomito na tiskanu ploču

Tip BVF 7.62HP/03/180MSF2 BCF/04R SN BK BX

Ukupan broj polova 3.

Veza opružna kopča

Veza Utikač

Visina 39.36 mm

Boja proizvođača crna

Broj polova po redu 5

Broj redaka 1

Dim. (D x Š x V) 35 x 70 x 85 mm

Duljina 35 mm

Konektorski sustav žica do ploče

Kontaktni materijal konzerviran

Niz BL/SL

Oblikovati Spojnica, vodoravna ugradnja

Sadržaj 50 kom.

Širina 70 mm

Smjer parenja Vodoravno u odnosu na tiskanu ploču

Tip SL 3.50/05/90G 3.2SN BK BX

Ukupan broj polova 5

Visina 85 mm

Broj polova po redu 4

Broj redaka 1

Dim. (D x Š x V) 45 x 60 x 220 mm

Duljina 45 mm

Konektorski sustav žica do ploče

Niz ST

Oblikovati konektor, ravni

Posebnosti s montažnom prirubnicom

Sadržaj 10 kom.

Širina 60 mm

Tip STV S 4 SB BUCHSE BEZ

Ukupan broj polova 4

Visina 220 mm

AWG maks. 12

AWG min. 26

Boja proizvođača naranča

Broj polova po redu 20

Broj redaka 1

Dim. (D x Š x V) 104 x 42.9 x 42.6 mm

Duljina 104 mm

Izolacijski materijal PBT GF

Konektorski sustav žica do ploče

Kontaktni materijal slitina bakra

Maksimalna temperatura +120 °C

Maksimalni presjek 3.3088 mm²

Materijal kućišta PBT GF

Minimalna temperatura -50 °C

Minimalni presjek 0.1288 mm²

Nazivna struja 10 A

Nazivna struja - zaokruženo 10 A

Nazivni napon 300 V

Niz BLA/SLA 5.08

Oblikovati konektor, ugradnja

Rm 5.08 mm

Sadržaj 9 sati

Širina 42.9 mm

Tip SLAS 20B KF SN OR

Ukupan broj polova 20

Veza vijčani terminal

Visina 42.6 mm

AWG maks. 12

AWG min. 20

Broj polova po redu 10

Broj redaka 1

Dim. (D x Š x V) 18.30 x 85.18 x 23.20 mm

Duljina 18.30 mm

Konektorski sustav žica do ploče

Maksimalni presjek 4.00 mm²

Minimalni presjek 0.20 mm²

Nazivna struja 20 A

Nazivna struja - zaokruženo 20 A

Nazivni napon 600 V

Niz BL/SL

Oblikovati konektor, ravni

Posebnosti sa zaporkom

Rm 7.62 mm

Sadržaj 15 sati

Širina 85.18 mm

Smjer parenja Okomito na tiskanu ploču

Tip BLZ 7.62HP/10/180LR SN BK BX

Ukupan broj polova 10

Veza Utikač

Veza vijčani terminal

Visina 23.20 mm

AWG maks. 12

AWG min. 20

Broj polova po redu 11

Broj redaka 1

Dim. (D x Š x V) 18.30 x 92.80 x 23.20 mm

Duljina 18.30 mm

Konektorski sustav žica do ploče

Maksimalni presjek 4.00 mm²

Minimalni presjek 0.20 mm²

Nazivna struja 20 A

Nazivna struja - zaokruženo 20 A

Nazivni napon 600 V

Niz BL/SL

Oblikovati konektor, ravni

Posebnosti sa zaporkom

Rm 7.62 mm

Sadržaj 15 sati

Širina 92.80 mm

Smjer parenja Okomito na tiskanu ploču

Tip BLZ 7.62HP/11/180LR SN BK BX

Ukupan broj polova 11

Veza Utikač

Veza vijčani terminal

Visina 23.20 mm

AWG maks. 12

AWG min. 20

Broj polova po redu 2

Broj redaka 1

Dim. (D x Š x V) 21.20 x 23.40 x 22.14 mm

Duljina 21.20 mm

Konektorski sustav žica do ploče

Kontaktni materijal Cu legura, pokositrena

Maksimalni presjek 4.00 mm²

Materijal kućišta PBT

Minimalni presjek 0.08 mm²

Nazivna struja 20 A

Nazivna struja - zaokruženo 20 A

Nazivni napon 600 V

Niz BL

Oblikovati konektor, ravni

Posebnosti Sa zaključavanjem

Rm 7.62 mm

Sadržaj 70 kom

Širina 23.40 mm

Smjer parenja Okomito na tiskanu ploču

Tip BLZ 7.62IT/02/180MF2 SN BK BX

Ukupan broj polova 2

Veza Utikač

Veza vijčani terminal

Visina 22.14 mm

AWG maks. 12

AWG min. 20

Broj polova po redu 3.

Broj redaka 1

Dim. (D x Š x V) 21.20 x 29.76 x 23.40 mm

Duljina 21.20 mm

Konektorski sustav žica do ploče

Kontaktni materijal Cu legura, pokositrena

Maksimalni presjek 4.00 mm²

Materijal kućišta PBT

Minimalni presjek 0.08 mm²

Nazivna struja 20 A

Nazivna struja - zaokruženo 20 A

Nazivni napon 600 V

Niz BL/SL

Oblikovati konektor, ravni

Posebnosti sa zaporkom

Rm 7.62 mm

Sadržaj 50 kom.

Širina 29.76 mm

Smjer parenja Okomito na tiskanu ploču

Tip BLZ 7.62IT/03/180MF3 SN BK BX

Ukupan broj polova 3.

Veza Utikač

Veza vijčani terminal

Visina 23.40 mm

AWG maks. 12

AWG min. 20

Broj polova po redu 4

Broj redaka 1

Dim. (D x Š x V) 21.20 x 37.38 x 23.40 mm

Duljina 21.20 mm

Konektorski sustav žica do ploče

Kontaktni materijal Cu legura, pokositrena

Maksimalni presjek 4.00 mm²

Materijal kućišta PBT

Minimalni presjek 0.08 mm²

Nazivna struja 20 A

Nazivna struja - zaokruženo 20 A

Nazivni napon 600 V

Niz BL/SL

Oblikovati konektor, ravni

Posebnosti sa zaporkom

Rm 7.62 mm

Sadržaj 40 kom

Širina 37.38 mm

Smjer parenja Okomito na tiskanu ploču

Tip BLZ 7.62IT/04/180MF2 SN BK BX

Ukupan broj polova 4

Veza Utikač

Veza vijčani terminal

Visina 23.40 mm

AWG maks. 8.

AWG min. 24

Boja proizvođača crna

Broj polova po redu 7

Broj redaka 1

Dim. (D x Š x V) 20.00 x 68.62 x 44.70 mm

Duljina 20.00 mm

Konektorski sustav žica do ploče

Kontaktni materijal Cu legura, pokositrena

Maksimalni presjek 10 mm²

Minimalni presjek 0.5 mm²

Nazivna struja 36 A

Nazivna struja - zaokruženo 36 A

Nazivni napon 600 V

Oblikovati konektor, ravni

Posebnosti s bočnom polugom za zaključavanje

Rm 7.62 mm

Sadržaj 20 kom.

Širina 68.62 mm

Smjer parenja Okomito na tiskanu ploču

Tip BVF 7.62HP/07/180SF SN BK BX

Ukupan broj polova 7

Veza opružna kopča

Visina 44.70 mm

Boja proizvođača crna

Broj polova po redu 16

Broj redaka 1

Izolacijski materijal PBT GF

Konektorski sustav žica do ploče

Kontaktni materijal slitina bakra

Maksimalna temperatura +100 °C

Materijal kućišta PBT GF

Minimalna temperatura -50 °C

Nazivna struja 18 A

Nazivna struja - zaokruženo 18 A

Nazivni napon 320 V

Niz BL/SL 5.08

Sadržaj 10 kom.

Tip SLH-THR5.08/16/180F 3.2SN BK BX

Ukupan broj polova 16

Veza Print

Zatik Ø 1,2 mm

AWG maks. 12

AWG min. 26

Boja proizvođača naranča

Broj polova po redu 12

Broj redaka 1

Dim. (D x Š x V) 15.3 x 60.96 x 22.2 mm

Duljina 15.3 mm

Izolacijski materijal PBT

Konektorski sustav žica do ploče

Kontaktni materijal slitina bakra

Maksimalna temperatura +100 °C

Maksimalni presjek 2.50 mm²

Materijal kućišta PBT

Minimalna temperatura -50 °C

Minimalni presjek 0.20 mm²

Nazivna struja 21.50 A

Nazivna struja - zaokruženo 21.5 A

Nazivni napon 400 V

Niz BL/SL 5.08

Oblikovati čep, ravno

Rm 5.08 mm

Sadržaj 30 sati

Širina 60.96 mm

Tip SLS 5.08/12/180 SN OR BX

Ukupan broj polova 12

Veza vijčani terminal

Visina 22,2 mm

AWG maks. 12

AWG min. 26

Boja proizvođača naranča

Broj polova po redu 2

Broj redaka 1

Dim. (D x Š x V) 12.16 x 22.3 x 15.2 mm

Duljina 12.16 mm

Izolacijski materijal PBT

Konektorski sustav žica do ploče

Kontaktni materijal slitina bakra

Maksimalna temperatura +100 °C

Maksimalni presjek 2.50 mm²

Materijal kućišta PBT

Minimalna temperatura -50 °C

Minimalni presjek 0.20 mm²

Nazivna struja 21.50 A

Nazivna struja - zaokruženo 21.5 A

Nazivni napon 400 V

Niz BL/SL 5.08

Oblikovati čep, ravno

Rm 5.08 mm

Sadržaj 150 kom

Širina 22.3 mm

Tip SLS 5.08/02/180B SN OR BX

Ukupan broj polova 2

Veza vijčani terminal

Visina 15.2 mm

AWG maks. 12

AWG min. 26

Boja proizvođača naranča

Broj polova po redu 3.

Broj redaka 1

Dim. (D x Š x V) 15.2 x 22.3 x 17.24 mm

Duljina 15.2 mm

Izolacijski materijal PBT

Konektorski sustav žica do ploče

Kontaktni materijal slitina bakra

Maksimalna temperatura +100 °C

Maksimalni presjek 2.50 mm²

Materijal kućišta PBT

Minimalna temperatura -50 °C

Minimalni presjek 0.20 mm²

Nazivna struja 21.50 A

Nazivna struja - zaokruženo 21.5 A

Nazivni napon 400 V

Niz BL/SL 5.08

Oblikovati čep, ravno

Rm 5.08 mm

Sadržaj 108 kom

Širina 22.3 mm

Tip SLS 5.08/03/180B SN OR BX

Ukupan broj polova 3.

Veza vijčani terminal

Visina 17.24 mm

AWG maks. 12

AWG min. 26

Boja proizvođača naranča

Broj polova po redu 4

Broj redaka 1

Dim. (D x Š x V) 15.2 x 22.32 x 22.3 mm

Duljina 15.2 mm

Izolacijski materijal PBT

Konektorski sustav žica do ploče

Kontaktni materijal slitina bakra

Maksimalna temperatura +100 °C

Maksimalni presjek 2.50 mm²

Materijal kućišta PBT

Minimalna temperatura -50 °C

Minimalni presjek 0.20 mm²

Nazivna struja 21.50 A

Nazivna struja - zaokruženo 21.5 A

Nazivni napon 400 V

Niz BL/SL 5.08

Oblikovati čep, ravno

Rm 5.08 mm

Sadržaj 84 sata

Širina 22.32 mm

Tip SLS 5.08/04/180B SN OR BX

Ukupan broj polova 4

Veza vijčani terminal

Visina 22.3 mm

AWG maks. 12

AWG min. 26

Boja proizvođača naranča

Broj polova po redu 6

Broj redaka 1

Dim. (D x Š x V) 15.2 x 32.48 x 22.3 mm

Duljina 15.2 mm

Izolacijski materijal PBT

Konektorski sustav žica do ploče

Kontaktni materijal slitina bakra

Maksimalna temperatura +100 °C

Maksimalni presjek 2.50 mm²

Materijal kućišta PBT

Minimalna temperatura -50 °C

Minimalni presjek 0.20 mm²

Nazivna struja 21.50 A

Nazivna struja - zaokruženo 21.5 A

Nazivni napon 400 V

Niz BL/SL 5.08

Oblikovati čep, ravno

Rm 5.08 mm

Sadržaj 54 kom.

Širina 32.48 mm

Tip SLS 5.08/06/180B SN OR BX

Ukupan broj polova 6

Veza vijčani terminal

Visina 22.3 mm

AWG maks. 12

AWG min. 26

Boja proizvođača naranča
