Espressif razvojna ploča ESP32-DevKitC-VE

ESP32-DevKitC V4 je mala Espressifova razvojna ploča zasnovana na ESP32. Većina U / I pinova izlomljena je na zaglavlja s jedne i s druge strane radi jednostavnog povezivanja. Razvojni programeri mogu spojiti periferne uređaje džamperima ili postaviti ESP32-DevKitC V4 na ploču.

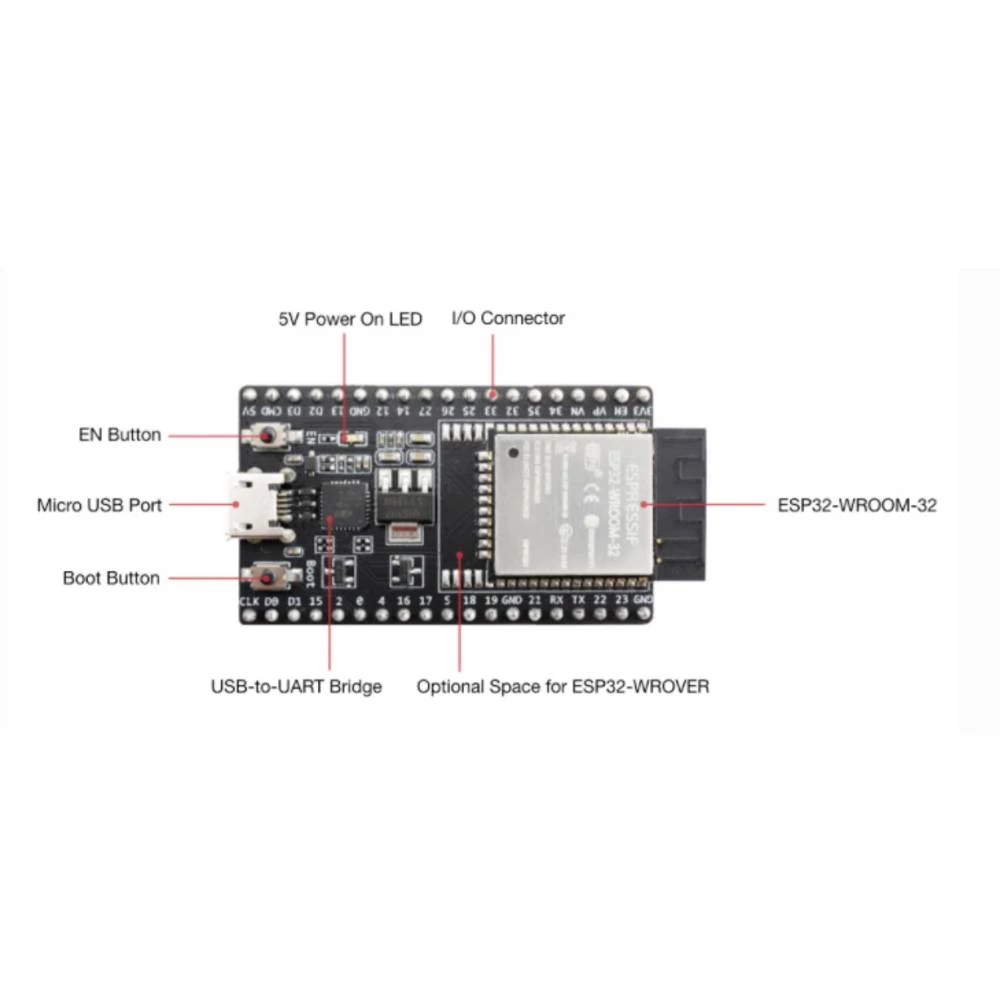

Pregled najvažnijih komponenata, sučelja i radnih elemenata ploče ESP32-DevKitC V4:
ESP32-WROOM-32: modul s ESP32
EN: gumb za resetiranje
Dizanje: gumb za preuzimanje. Držite Boot, a zatim pritisnite EN za ulazak u način preuzimanja za preuzimanje firmvera kroz serijski priključak.
USB-to-UART-most: Jedan USB-UART-Bridge-čip nudi brzinu prijenosa do 3 Mbit / s.
Mikro USB veza: USB sučelje. Napajanje ploče, kao i komunikacijsko sučelje između računala i ESP32 modula.
LED za rad od 5 V: Svijetli kad je na ploču spojen USB ili vanjsko napajanje od 5 V. Za detalje pogledajte sheme sklopova u povezanim dokumentima.

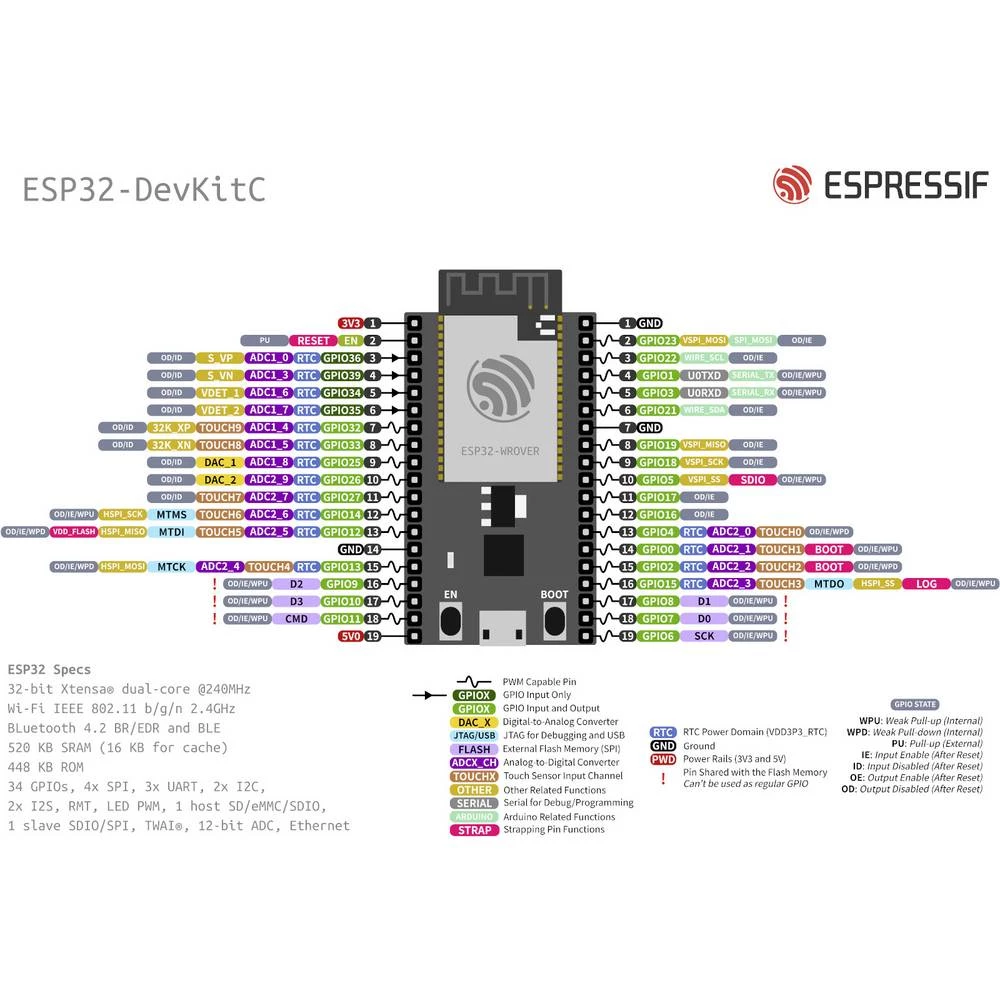

I / O: Većina pinova na ESP modulu izbila je na zaglavlja pinova na pločici. Možete programirati ESP32 za aktiviranje više funkcija poput PWM, ADC, DAC, I2C, I2S, SPI itd.

Opcije napajanja
Postoje tri međusobno isključiva načina napajanja ploče:
- Micro USB veza, standardno napajanje
- 5V / GND zaglavlje
- zatiči zaglavlja 3V3 / GND

Ovaj tekst je strojno preveden.
