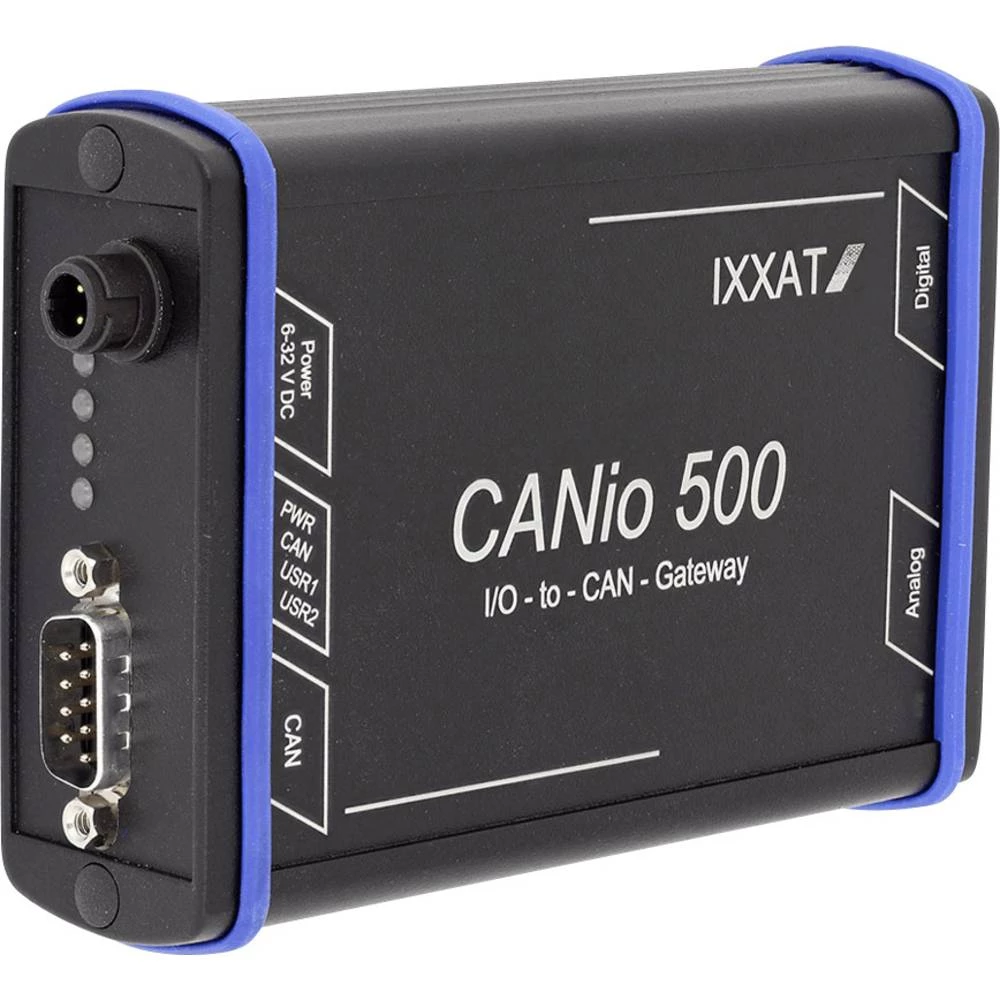

I/O pretvornik CAN Bus, DI/O, Analogna Ixxat 1.01.0098.00000 Broj ulaza: 8 x Broj izlaza: 8 x 12 V/DC, 24 V/DC

CANio 500 omogućuje brzo i jednostavno povezivanje različitih analognih i digitalnih signala na CAN ili CANopen mrežu - bilo u testnim postavkama, komponentnim testnim klupama ili vozilima.

Uređaj ima i digitalne i analogne ulaze i izlaze, što se može vrlo fleksibilno konfigurirati. Četiri analogna ulaza i izlaza imaju rezoluciju 12 bita. Analogni ulazi imaju raspon napona od -5V do + 5V; raspon izlaznog napona može se pojedinačno programirati u rasponu od -10 V do +10 V za svaki analogni izlaz.

Pored toga, uređaj ima 4 digitalna ulaza i 4 izlaza. Namazanje digitalnih izlaza slobodno se bira, prekidački se prag ulaza automatski prilagođava odabranom zamahu napona, a izlazi su otporni na kratki spoj.

Tijekom razvoja CANio 500 posebna se pozornost posvetila primjenjivosti uređaja i u CANopen i u čistim CAN sustavima. Iz tog razloga, CANio 500 je dizajniran kao samopokretanje CANopen slave, u kojem su svi važni parametri, poput ID-a čvora ili stope uzorkovanja analognih ulaza, pohranjeni na uređaj kao zadane vrijednosti. Kao rezultat toga, uređaj može početi s radom odmah nakon uključivanja, čak i bez daljnjih postavki, što omogućava jednostavnu upotrebu čak i u čistim CAN mrežama.

Pojedinačna parametrizacija CANio 500 za različite svrhe može se obaviti bilo učitavanjem konfiguracijskih podataka preko CANopen master-a, slanjem konfiguracijskih poruka u čistoj CAN mreži ili izvan mreže pomoću besplatnog alata za konfiguraciju CANio. Konfiguracije koje su stvorene pomoću alata za konfiguraciju CANio mogu se spremiti kao projekt i po želji se mogu unaprijed instalirati na uređaje za druge isporuke CANio 500.

CANio alat za konfiguraciju:
- Konfiguracijski alat CANio uključen je u isporuku radi jednostavne i brze konfiguracije CANio 250 i CANio 500. Za preuzimanje konfiguracije, npr. USB-to-CAN compact potreban je CAN-sučelje.
- raspon funkcija Windows softvera uključuje:
- konfiguracija CAN parametara (brzina prijenosa, ID-ovi poruke, vremena ciklusa)
- Konfiguracija digitalnih ulaza (sposobnost prekida, vrijeme odvajanja) i (samo CANio 500) analognih ulaza (sposobnost prekida, delta vrijednost)
- Konfiguracija digitalnih izlaza (zadana vrijednost) i (samo CANio 500) analognih izlaza (raspon izlaznog napona, zadana vrijednost)
- Ažuriranje upravljačkog softvera
- Preuzimanje ADK aplikacija
- Spremite konfiguraciju u konfiguracijsku datoteku ili učitajte konfiguraciju

Ovaj tekst je strojno preveden.
