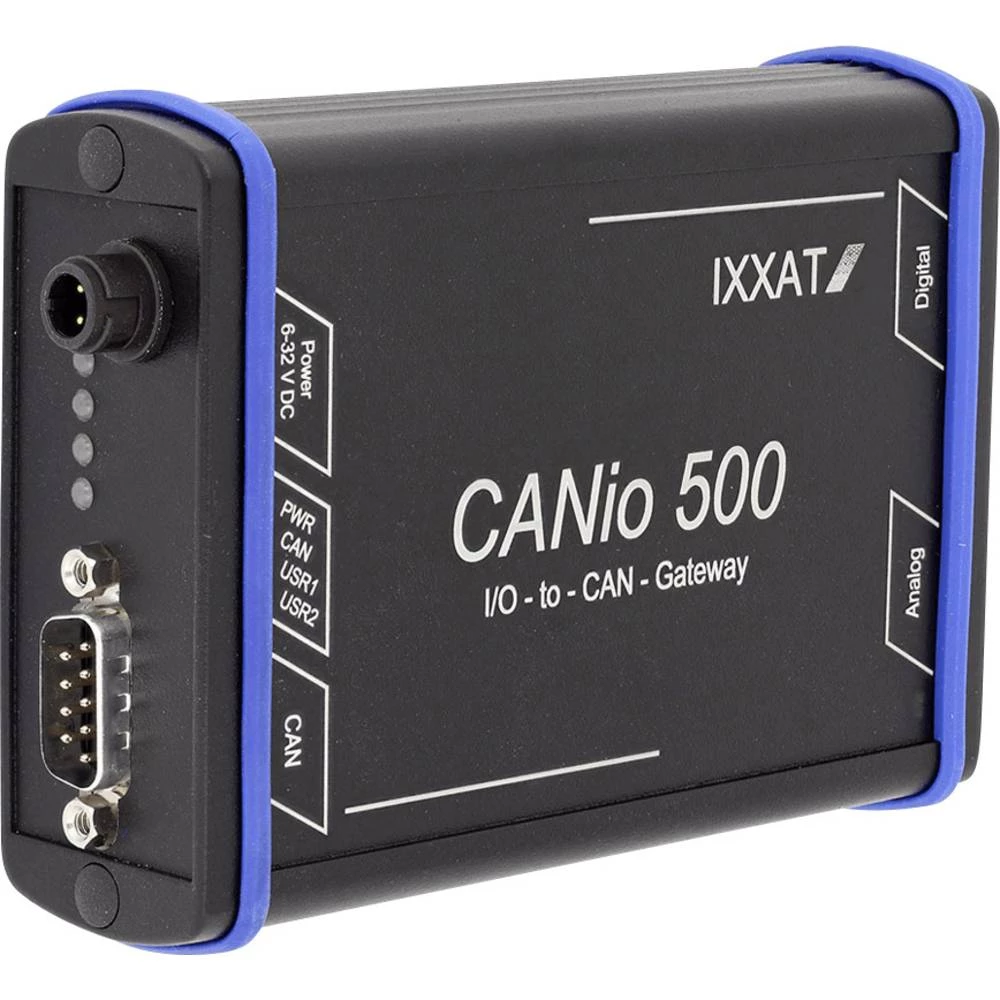

I/O pretvornik CAN Bus, DI/O, Analogna Ixxat 1.01.0098.00001 Broj ulaza: 8 x Broj izlaza: 8 x 12 V/DC, 24 V/DC

CANio 500 omogućuje brzo i jednostavno povezivanje različitih analognih i digitalnih signala na CAN ili CANopen mrežu - bilo u testnim postavkama, komponentnim testnim klupama ili vozilima.

Uređaj ima digitalni i analogni ulaz i izlaz koji se mogu konfigurirati izuzetno fleksibilno. Četiri analogna ulaza i izlaza imaju rezoluciju 12 bita. Analogni ulazi imaju raspon napona od -5 V do + 5 V; Raspon izlaznog napona može se programirati pojedinačno za svaki analogni izlaz u rasponu od -10 V do +10 V.

Pored toga, uređaj ima 4 digitalna ulaza i izlaza. Zamah napona digitalnih izlaza može se slobodno odabrati u širokim granicama, pri čemu se prekidački prag ulaza automatski prilagođava odabranom zamahu napona, a izlazi su dizajnirani tako da budu zaštićeni kratkim spojem.

Pri razvoju CANio 500 posebna se pozornost posvetila primjenjivosti uređaja i u CANopen i u čistim CAN sustavima. Zbog toga je CANio 500 dizajniran kao samopokretanje CANopen slave u kojem su svi važni parametri, poput ID-a čvora ili stope uzorkovanja analognih ulaza, pohranjeni kao zadane vrijednosti na uređaju. Kao rezultat toga, uređaj može početi s radom odmah nakon uključivanja bez ikakvih daljnjih postavki, što ga čini jednostavnim za korištenje čak i u čistim CAN mrežama.

Pojedinačna parametrizacija CANio 500 u različite svrhe može se obaviti učitavanjem konfiguracijskih podataka preko CANopen master-a, slanjem konfiguracijskih poruka u čistoj CAN mreži ili izvan mreže pomoću besplatnog alata za konfiguraciju CANio. Konfiguracije koje su stvorene pomoću alata za konfiguraciju CANio mogu se spremiti kao projekt, a po želji i preinstalirati na drugim isporukama CANio 500 na uređajima.

CANio alat za konfiguraciju:
- Za jednostavnu i brzu konfiguraciju CANio 250 i CANio 500, alat za konfiguraciju CANio uključen je u opseg isporuke. Za preuzimanje konfiguracije potrebno je CAN sučelje, npr. USB-to-CAN compact.
- Funkcionalnost softvera Windows uključuje:
- Konfiguracija CAN parametara (brzina prijenosa, ID-ovi poruke, vremena ciklusa)
- Konfiguracija digitalnih ulaza (sposobnost prekida, vrijeme odvajanja) i (samo CANio 500) analognih ulaza (sposobnost prekida, delta vrijednost)
- Konfiguracija digitalnih izlaza (zadana vrijednost) i (samo CANio 500) analognih izlaza (raspon izlaznog napona, zadana vrijednost)
- Ažuriranje upravljačkog softvera
- Preuzimanje ADK aplikacija
- Spremite konfiguraciju u konfiguracijsku datoteku ili učitajte konfiguraciju

Ovaj tekst je strojno preveden.
