MAKERFACTORYM5Stack sučelje za vaganje
- Kataloški br:
- 2108266 - 62
- Oznaka:
- MF-6324798
- EAN:
- 4053199960378
- Kataloški br:
- 2108266 - 62
- Oznaka:
- MF-6324798
- EAN:
- 4053199960378
MAKERFACTORYM5Stack sučelje za vaganje
Cijena na upit
0.00 KM
Komada
Alternativno dostupni proizvodi:
Prikaži alternativne proizvode
Prodaja i slanje od:
Architektengruppe S71 d.o.o.
Komada
Izdvojeno & Detalji
- Dva različita ulazna kanala
- Aktivni PGA s niskim šumom na čipu s mogućnošću dobitka od 32, 64 i 128
- Ugrađeni regulator napajanja za analogno opterećenje i ADC napajanje
- Oscilator na čipu koji ne zahtijeva vanjsku komponentu s opcijskim vanjskim kristalom
- Poništavanje napajanja na čipu
- Jednostavno digitalno upravljanje i serijsko sučelje: Pin-kontrolirano upravljanje, programiranje nije potrebno
- Odabir brzine izlaznih podataka od 10 PLC ili 80 PLC
- Istodobna odbijanja napajanja od 50 i 60 Hz
- Potrošnja energije, uključujući analogni regulator napajanja na čipu: normalan rad<1.5 mA, nestanak struje<1 uA
- Raspon radnog napona: 2,6 - 5,5 V
- Raspon radne temperature: -40 - + 85 ℃
- 16-pinski paket SOP-16
- Programska platforma: Arduino, UIFlow (Block, Python)
- Dvije rupe kompatibilne sa Lego
Tehničke specifikacije
Tehničke specifikacije
Duljina
32 mm
Pogodan za
Arduino
Širina
24 mm
Sučelja
šumarak
Težina
4.9 g
Visina
8 mm
Vrsta pakiranja
Bulk
Opis
Opis

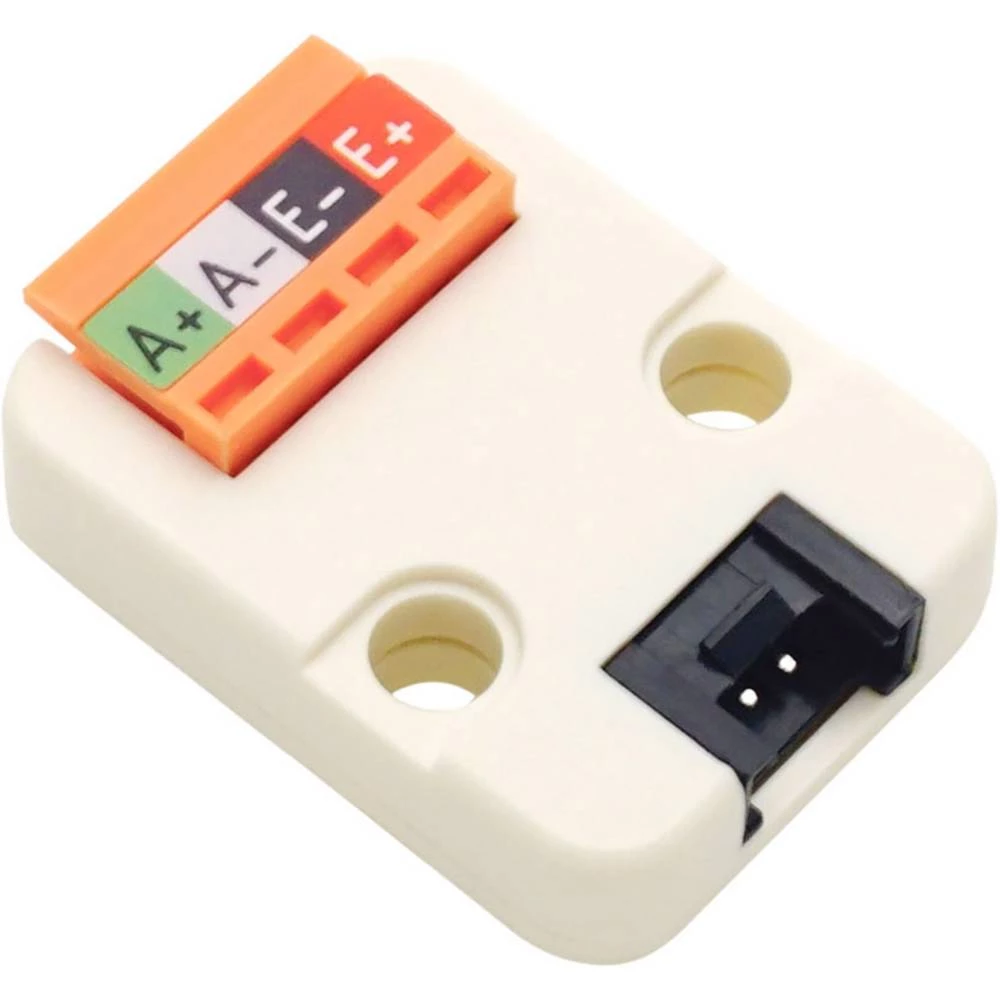

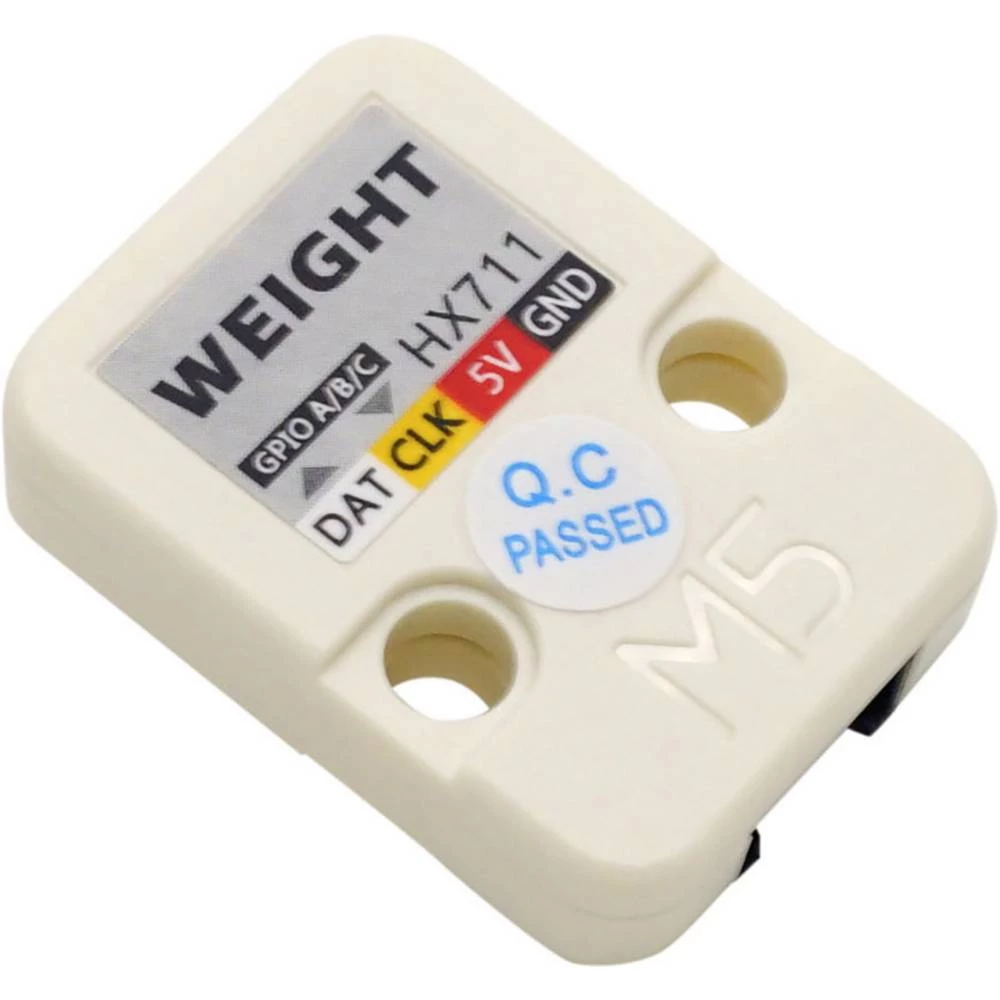

M5Stack sučelje za vaganje ima ugrađeni HX711 24-bitni A / D čip dizajniran posebno za elektroničku vagu.
Ulazni multiplekser odabire ili diferencijalni ulaz kanala A ili B za pojačalo niskog šuma programabilnog pojačanja (PGA). Kanal A može se programirati s pojačanjem 128 ili 64, što odgovara diferencijalnom ulaznom naponu od ± 20 mV ili ± 40 mV kada je 5 V napajanje priključeno na analogni električni pin AVDD. Kanal B ima fiksni dobitak 32. Nije potrebno programiranje za interne registre. Sve kontrole na HX711 povezane su putem pinova.

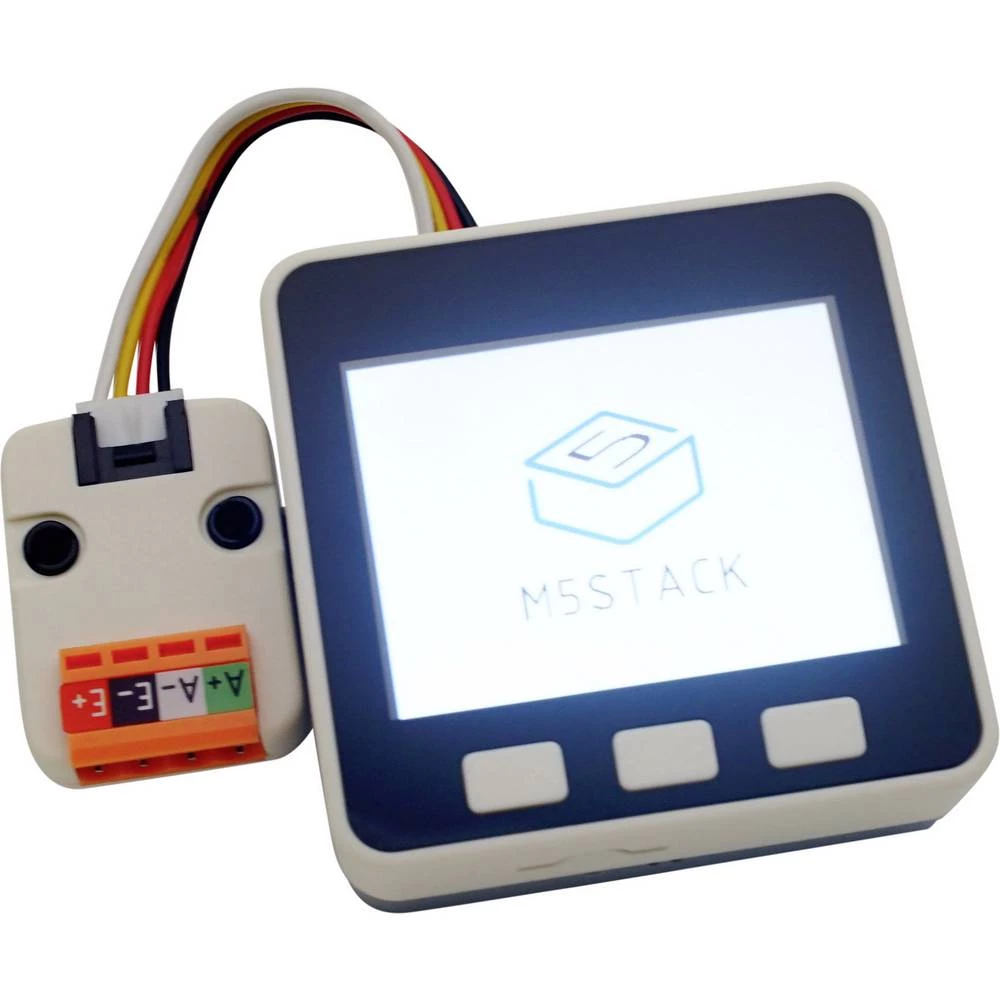

Na primjer, spojite tlačni senzor na kanal A, a zatim upotrijebite M5Core zaslon za prikaz podataka o težini.
Ovaj tekst je strojno preveden.
Ulazni multiplekser odabire ili diferencijalni ulaz kanala A ili B za pojačalo niskog šuma programabilnog pojačanja (PGA). Kanal A može se programirati s pojačanjem 128 ili 64, što odgovara diferencijalnom ulaznom naponu od ± 20 mV ili ± 40 mV kada je 5 V napajanje priključeno na analogni električni pin AVDD. Kanal B ima fiksni dobitak 32. Nije potrebno programiranje za interne registre. Sve kontrole na HX711 povezane su putem pinova.
Na primjer, spojite tlačni senzor na kanal A, a zatim upotrijebite M5Core zaslon za prikaz podataka o težini.
Ovaj tekst je strojno preveden.

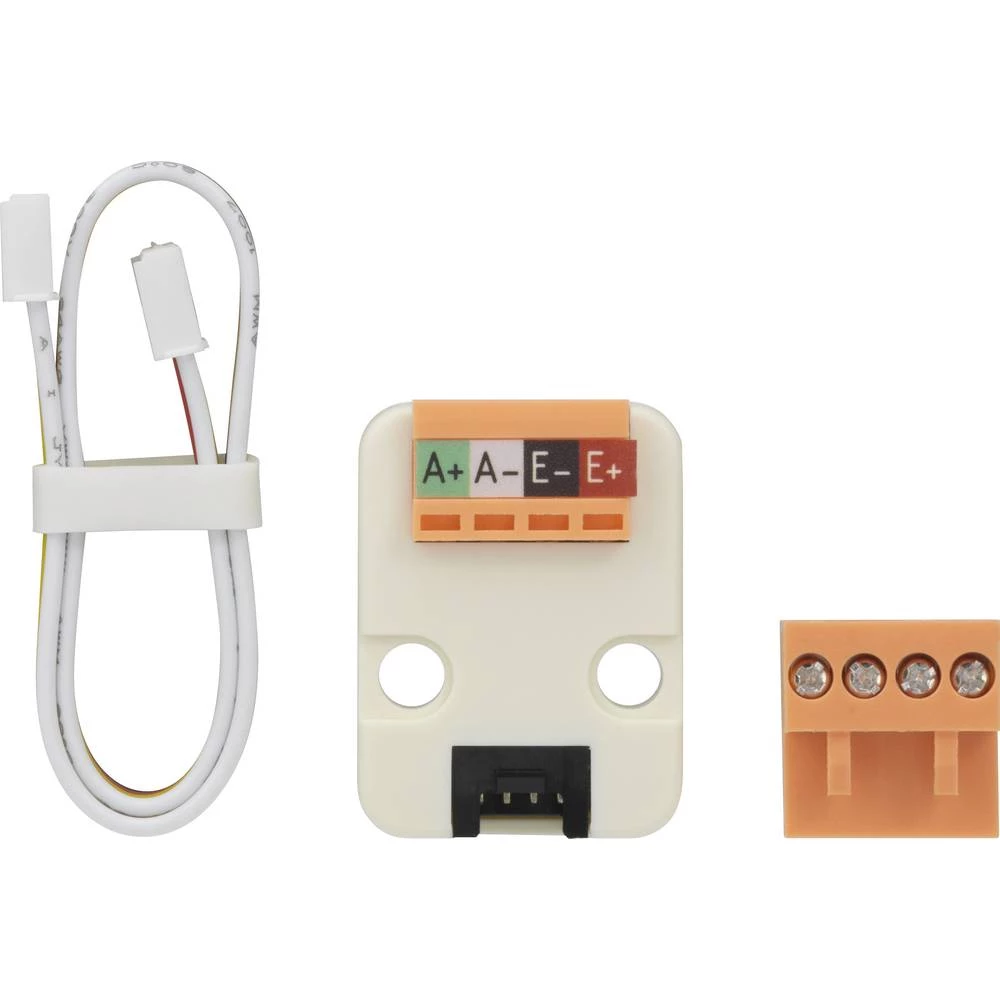

Opseg isporuke
- 1x sučelje za vaganje
- 1x kabelski kanal
