Micro Bit paket za proširenje KI-5653

Naučite logično razmišljati pomoću dodatka Digital Logic za naš Inventor Kit za mikro: bit! Zajedno s Inventor kitom, ovaj komplet služi kao uvod u logička vrata i njihovu upotrebu u vezi s mikrobitom. Sedam uključenih eksperimenata obuhvaća i nastavni plan i program za digitalnu osnovnu logiku na KS3 (UK Design & Technology Curriculum).

Logička vrata osnovni su građevni blokovi digitalnih integriranih krugova, čipova koji se danas nalaze u većini elektroničkih proizvoda. Iako ovi eksperimenti istražuju kako pojedinačna logička vrata funkcioniraju, možda postoji milijun pojedinačnih logičkih vrata u čipovima, ovisno o veličini i složenosti čipa. Na primjer, u četverojezgrenom i7 postoji tranzistori od približno 1,4 milijarde. Pod pretpostavkom da prosječna vrata trebaju tri tranzistora, to bi bilo otprilike 450 milijuna kapija.

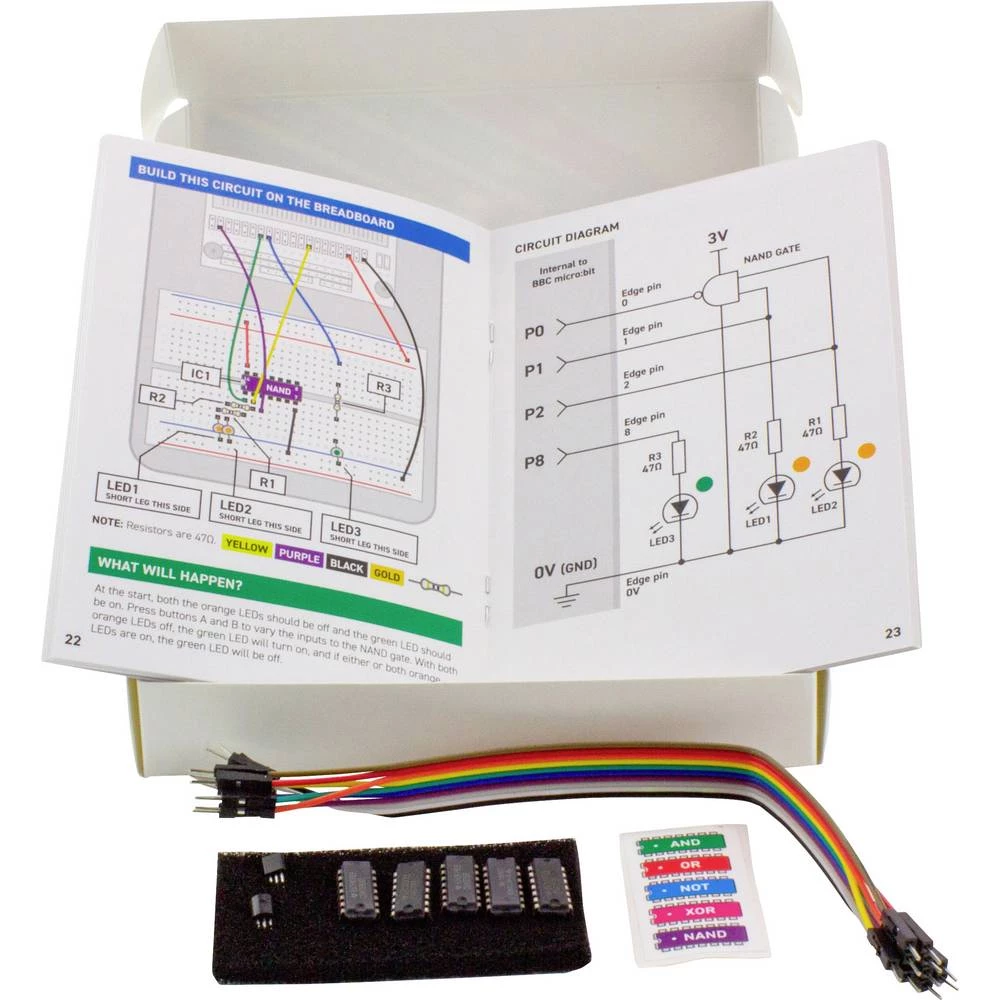

Ovaj komplet uključuje 5 IC-ova, svaki s različitim tipovima logičkih vrata. Jesi; I, ILI, XOR, NAND i NE vrata. Na dijagramima krugova nalaze se i naljepnice u boji koje se koriste u brošuri. Komplet također uključuje 2 x 2N7000 FET-ove i paket od 10 skakača od čepa do čepa. Dijelovi iz našeg Micro Bit LED Inventor Kit-a, često LED-ovi, koriste se u svakom eksperimentu jer omogućuju vizualni i neposredni pokazatelj "stanja" ulaznih i izlaznih vrata.

Kôd je stvoren u programu Microsoft MakeCode Editor i kôd za svaki eksperiment može se preuzeti iz odjeljka Resursi u nastavku. Također smo stvorili uzorke koda Python za svaki od eksperimenata. Oni su također dostupni za preuzimanje u području resursa.

značajke:
Pruža lako razumljiv uvod u digitalne logičke prolaze i kombinaciju tih vrata sa micro: bitom.
Ovaj se komplet može koristiti kao nastavno sredstvo za nastavni plan i program za digitalnu osnovnu logiku na KS3.
Zabavan i praktičan uvod u sastavne dijelove internetskih stranica.
Kôd se može stvoriti pomoću uređivača Microsoft MakeCode i također u uređivaču Pythona.
Uzorci koda također su osigurani za preuzimanje iz odjeljka Resursi u nastavku. Odaberite između blokova ili pythona.
Teme koje obuhvaćaju uključuju: tablice istine, poluvodiče i državnu električnu energiju, te korištenje prolaza u suradnji s mikro: bitom putem koda.

Saznajte kako stvoriti i kodirati 7 eksperimenata u nastavku.
EXP.1 - Uvod u NE vrata.
EXP.2 - Uvod u vrata i vrata.
EXP.3 - Uvod u ILI vrata.
EXP.4 - Uvod u NAND kapije.
EXP.5 - Uvod u XOR kapije.
EXP.6 - pola sklopnog kruga.
EXP.7 - puni zbrojni sklop s binarnim decimalnim pretvaračem.

Ovaj tekst je strojno preveden.
