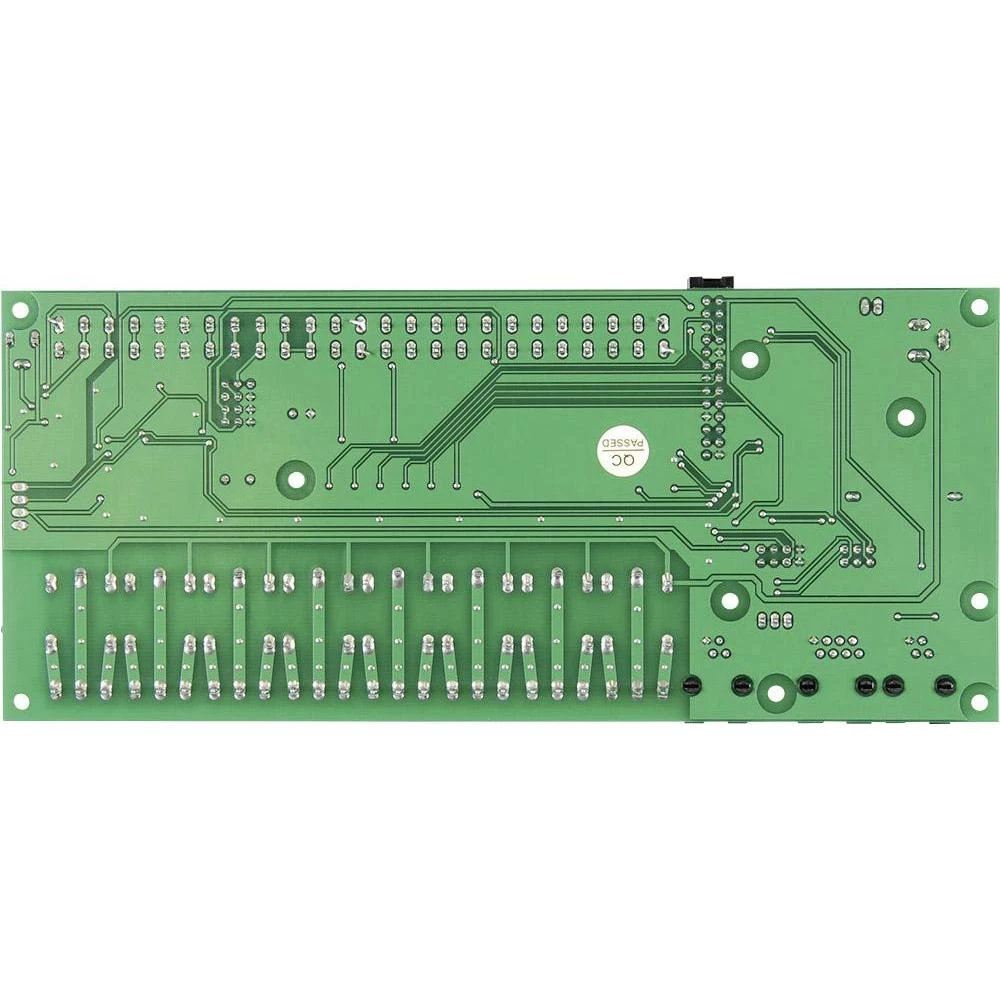

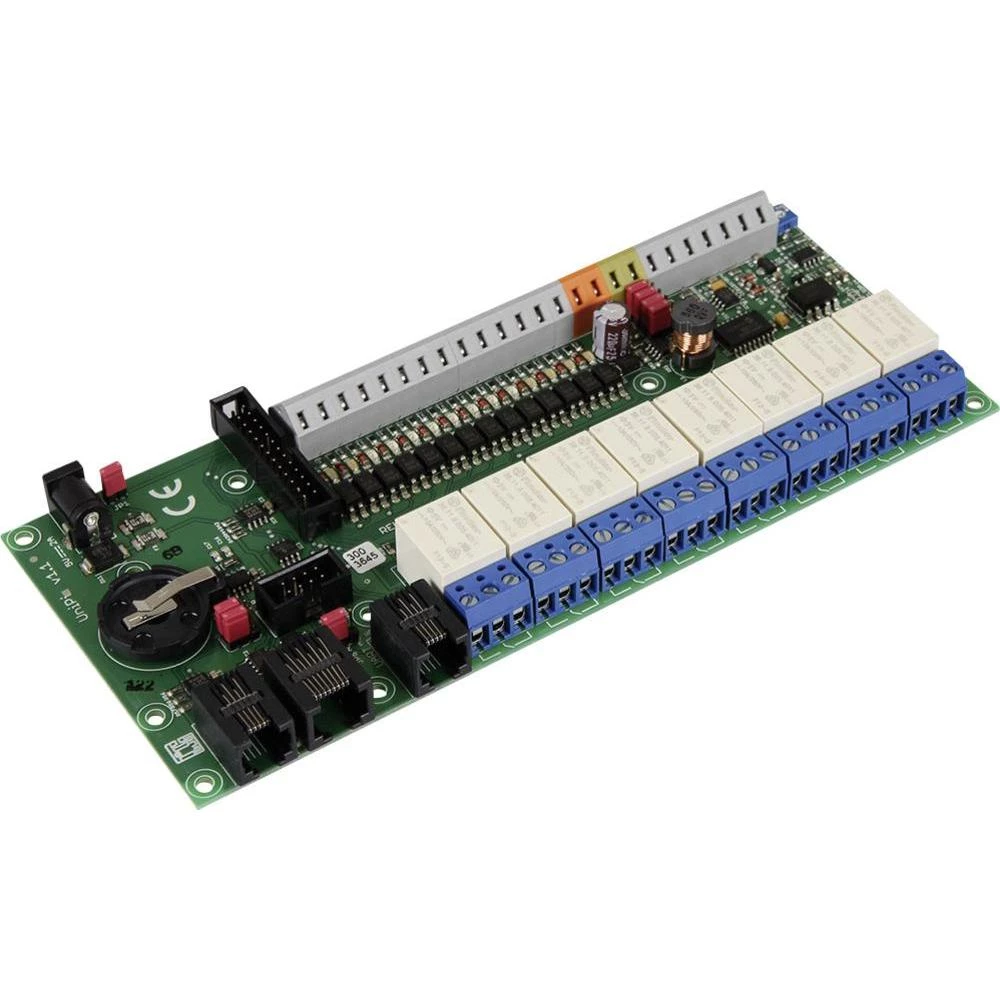

Ploča za nadogradnju za Raspberry Pi® šarena RB-UNIPI Raspberry Pi® A, B, B+

Novi UNIPI modul kompatibilan je s malinama B, B + i 2B. To je visokokvalitetni upravljački modul koji vam omogućuje obavljanje različitih kontrolnih zadataka. Budući da postoje i analogni i digitalni ulazi i izlazi, može se kontrolirati širok raspon sklopki, senzora i motora, što UNIPI, primjerice, čini vrlo zanimljivim za pametne aplikacije. Dostupne su slijedeće veze: 8x preklopni kontaktni releji - upravlja se preko I²C sabirnice preko MCP23008 | 230VAC / 5A | 24VDC / 5A za upravljanje npr. Prekidači svjetla, motori, brave na vratima; 4x digitalni ulazi - galvanski odvojeni opto-spojnicama 5-20V raspon ulaza za ocjenu senzora ili sklopki za upravljanje programskim nizovima; 2x analogni ulazi - raspon ulaza 0-10V | ADC: MCP3422 Procjena promjenjivih napona, poput okretnih sklopki / dimmera ili, na primjer, analognih senzora poput mikrofona ili svjetlosnih senzora; 1x analogni izlaz - raspon izlaza 0-10V / 20mA | jednostavna regulacija PWM signalom kontroliranim izlazom vlastitih napona; 1x spajanje jednožilne magistralne veze - RJ45 izlaz s 5V / 0.2A napajanjem industrijskih standardnih jednožilnih senzora; poput senzora temperature; 2x izlaz I2C sabirnice - 1x RJ45 i 1x pin pin komunikacijsko sučelje s ostalim komponentama; 1x Uart izlaz - RJ45 omogućuje pristup sustavu, npr. Za konfiguraciju; RTC - Modul sata u stvarnom vremenu - aplikacije ovisno o vremenu mogu se osigurati uspoređujući ih s trenutnim vremenom.

Ovaj tekst je strojno preveden.
