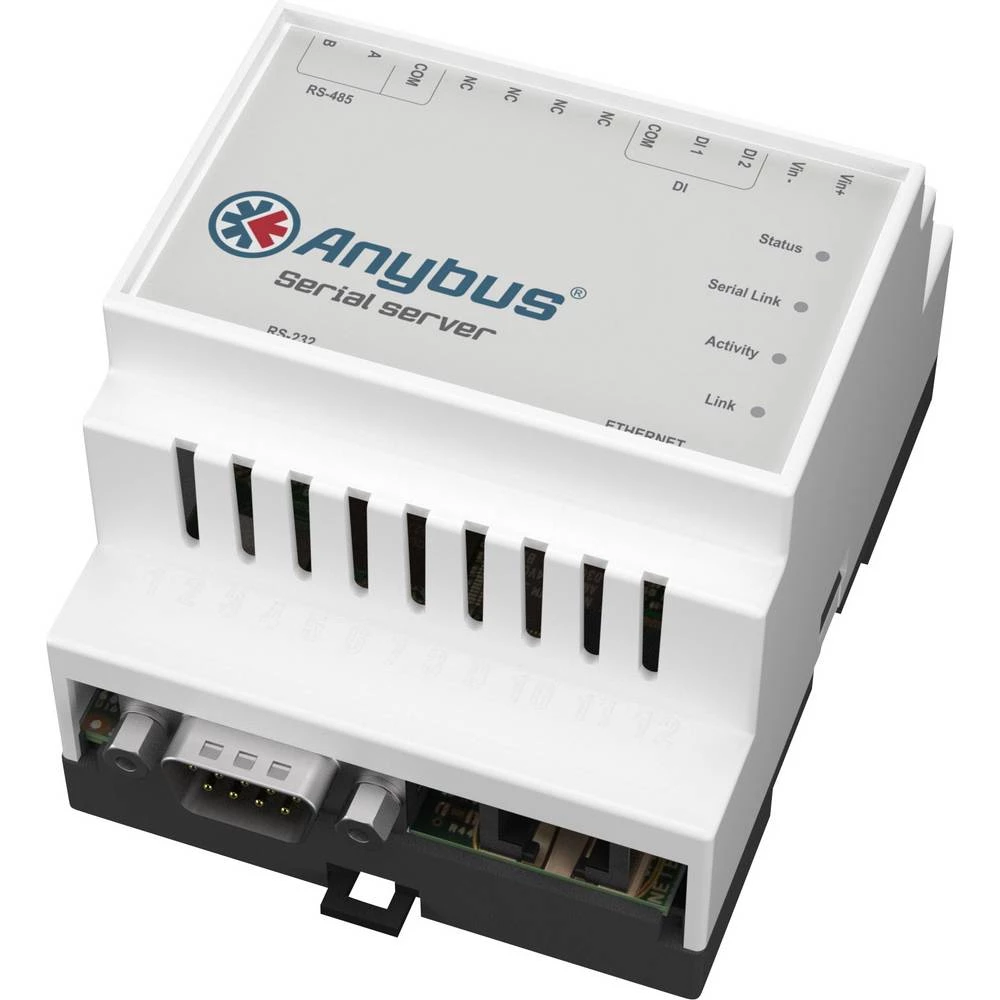

Serijski poslužitelj LAN, RS-232, RS-485 Anybus AB7701 Radni napon (broj): 12 V/DC, 24 V/DC
- Kataloški br:
- 1386516 - 62
- Oznaka:
- AB7701
- EAN:
- 4016139001142
- Kataloški br:
- 1386516 - 62
- Oznaka:
- AB7701
- EAN:
- 4016139001142
Serijski poslužitelj LAN, RS-232, RS-485 Anybus AB7701 Radni napon (broj): 12 V/DC, 24 V/DC
Cijena na upit
0.00 KM
Komada
Prikaži alternativne proizvode
Prodaja i slanje od:
Architektengruppe S71 d.o.o.
Komada
Izdvojeno & Detalji
- Stvara virtualni serijski COM port na računalu
- Uključen je pogonitelj za sve verzije sustava Windows
- 24-voltna opskrba, ugradnja DIN šine
- Ethernet prijenos 10/100 MBits
- Potpuno transparentan prijenos putem Ethernet mreže
Tehničke specifikacije
Tehničke specifikacije
Dim.
(Š x V) 86 mm x 70 mm
Maksimalna radna temperatura
55 °C
Minimalna radna temperatura
0 °C
Potrošnja energije
70 mA
Proizvođački dio br.
AB7701
Radna temperatura
od 0 do 55 °C
Radni napon
24 V/DC
12 V/DC
Širina
86 mm
Sučelja
RS-232
RS-485
LAN
Tip
AB7701
Visina
70 mm
Vrsta proizvoda
serijski poslužitelji
Opis
Opis
Anybus serijski poslužitelj povezuje uređaje putem RS-232 ili RS-485 sučelja putem Ethernet TCP / IP na Windows računala. Prijenos putem Etherneta potpuno je transparentan tako da se uređaji ponašaju kao da su povezani izravno na serijski COM port računala. Stoga se serijski poslužitelj često naziva virtualnim COM priključkom.
Serijski poslužitelj preuzima zadatak pretvarača protokola i pretvarača sučelja. Na strani PC-a poseban upravljački softver preuzima preusmjeravanje paketa podataka s serijskog COM ulaza na Ethernet port računala. Jednostavno rečeno, serijski poslužitelj u kombinaciji s Ethernet mrežom može se smatrati vrlo dugim serijskim kabelom.
djelokrug
Serijski poslužitelj koristi se tamo gdje uređaji koji nemaju vlastito Ethernet sučelje, ali imaju serijski RS-232 ili RS-485 sučelje, trebaju biti povezani na Windows PC računala na velike udaljenosti. Uobičajene aplikacije uključuju pisače, skenere, uređaje za prikupljanje podataka te uređaje za upravljanje i prikaz. Posebno je korisno što uređaje nije potrebno mijenjati za rad sa serijskim poslužiteljem i na taj se način lako mogu integrirati u mrežnu mrežu tvrtke (LAN).
Ethernet TCP / IP funkcionira
Serijski poslužitelj Anybus-X podržava Ethernet brzinu prijenosa od 10 ili 100 Mbps. Spajanje na Ethernet mrežu uspostavlja se putem standardnog Ethernet kabela i RJ45 utičnice. Konfiguracija se vrši putem integriranog web poslužitelja ili jednostavnog konfiguracijskog alata. IP adresa može se postaviti putem integriranog web poslužitelja, konfiguracijskog programa ili putem DHCP-a.
Serijski RS-232 i RS-485 sučelje
Serijska sučelja podržavaju brzinu prijenosa podataka do 115 kbit / s. RS-232 veza ostvaruje se preko 9-polnog D-Sub konektora. RS-485 veza vrši se preko 6-polne R12 utičnice. Oba sučelja mogu se istovremeno upravljati.
Podrška za Modbus RTU, Siemens MPI i Allen-Bradley DF1 protokol
Za aplikacije koje koriste protokol Modbus RTU, Siemens MPI ili Allen-Bradley DF1, Anybus serijski poslužitelj pruža mogućnosti protokola optimiziranog za performanse. To omogućava, na primjer, provođenje daljinskog održavanja i programiranja za Simatic S7 kontrolere putem Interneta.
Upravljački program za Windows
Da biste koristili funkcije serijskog poslužitelja s Windows računala, mora biti instaliran poseban pogonitelj (Serial / IP). Ovaj upravljački program prosljeđuje pakete podataka s COMx porta računala na Ethernet port PC-a, a odatle na serijski poslužitelj Anybus-X. Softver za upravljačke programe potreban je jednom po računalu i uključen je u isporuku.
Ovaj tekst je strojno preveden.
Serijski poslužitelj preuzima zadatak pretvarača protokola i pretvarača sučelja. Na strani PC-a poseban upravljački softver preuzima preusmjeravanje paketa podataka s serijskog COM ulaza na Ethernet port računala. Jednostavno rečeno, serijski poslužitelj u kombinaciji s Ethernet mrežom može se smatrati vrlo dugim serijskim kabelom.
djelokrug
Serijski poslužitelj koristi se tamo gdje uređaji koji nemaju vlastito Ethernet sučelje, ali imaju serijski RS-232 ili RS-485 sučelje, trebaju biti povezani na Windows PC računala na velike udaljenosti. Uobičajene aplikacije uključuju pisače, skenere, uređaje za prikupljanje podataka te uređaje za upravljanje i prikaz. Posebno je korisno što uređaje nije potrebno mijenjati za rad sa serijskim poslužiteljem i na taj se način lako mogu integrirati u mrežnu mrežu tvrtke (LAN).
Ethernet TCP / IP funkcionira
Serijski poslužitelj Anybus-X podržava Ethernet brzinu prijenosa od 10 ili 100 Mbps. Spajanje na Ethernet mrežu uspostavlja se putem standardnog Ethernet kabela i RJ45 utičnice. Konfiguracija se vrši putem integriranog web poslužitelja ili jednostavnog konfiguracijskog alata. IP adresa može se postaviti putem integriranog web poslužitelja, konfiguracijskog programa ili putem DHCP-a.
Serijski RS-232 i RS-485 sučelje
Serijska sučelja podržavaju brzinu prijenosa podataka do 115 kbit / s. RS-232 veza ostvaruje se preko 9-polnog D-Sub konektora. RS-485 veza vrši se preko 6-polne R12 utičnice. Oba sučelja mogu se istovremeno upravljati.
Podrška za Modbus RTU, Siemens MPI i Allen-Bradley DF1 protokol
Za aplikacije koje koriste protokol Modbus RTU, Siemens MPI ili Allen-Bradley DF1, Anybus serijski poslužitelj pruža mogućnosti protokola optimiziranog za performanse. To omogućava, na primjer, provođenje daljinskog održavanja i programiranja za Simatic S7 kontrolere putem Interneta.
Upravljački program za Windows
Da biste koristili funkcije serijskog poslužitelja s Windows računala, mora biti instaliran poseban pogonitelj (Serial / IP). Ovaj upravljački program prosljeđuje pakete podataka s COMx porta računala na Ethernet port PC-a, a odatle na serijski poslužitelj Anybus-X. Softver za upravljačke programe potreban je jednom po računalu i uključen je u isporuku.
Ovaj tekst je strojno preveden.
